木质骨架结构滑翔机实体建模设计

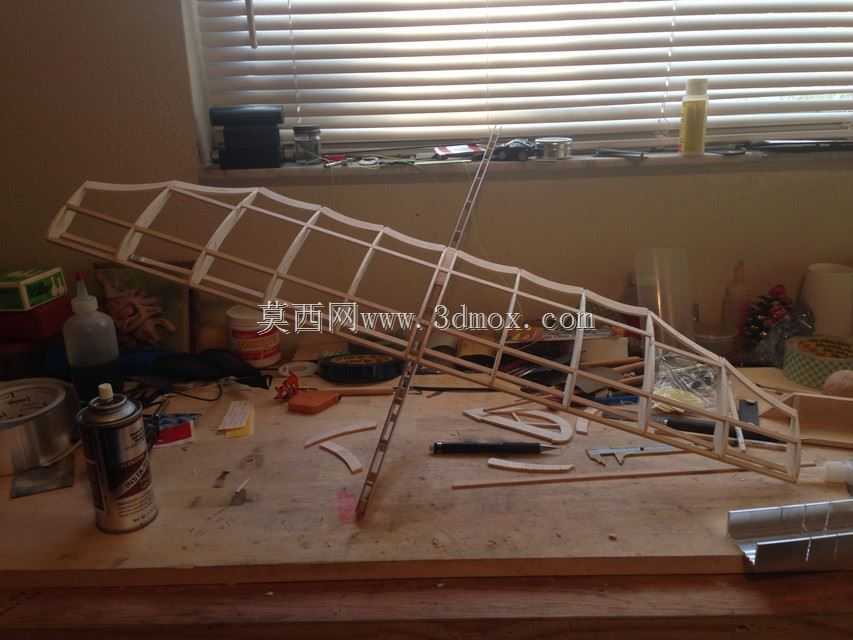

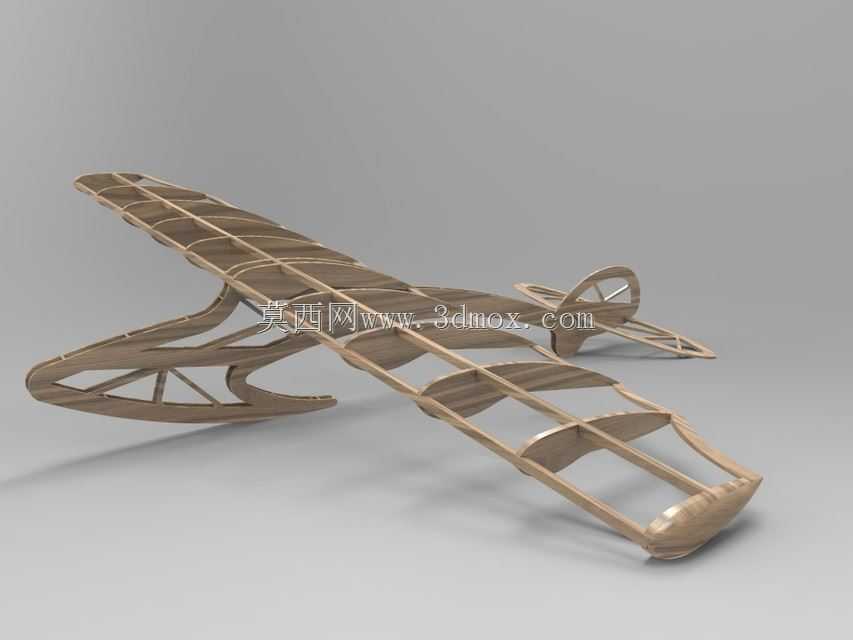

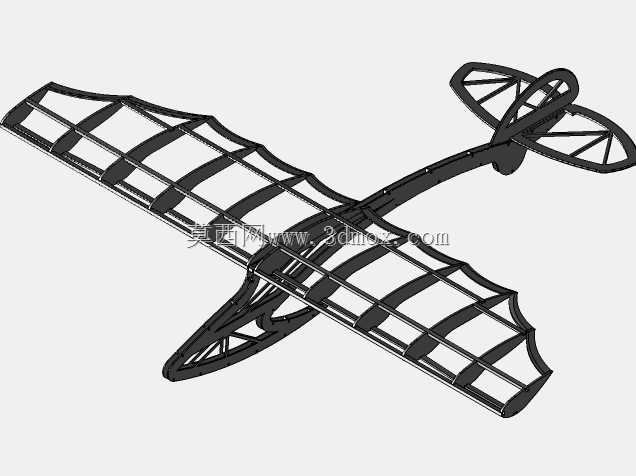

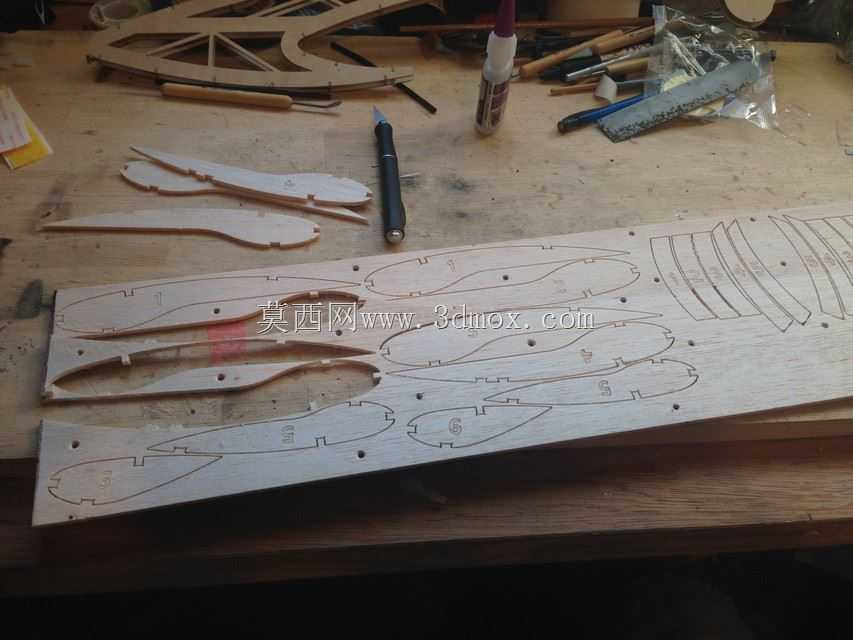

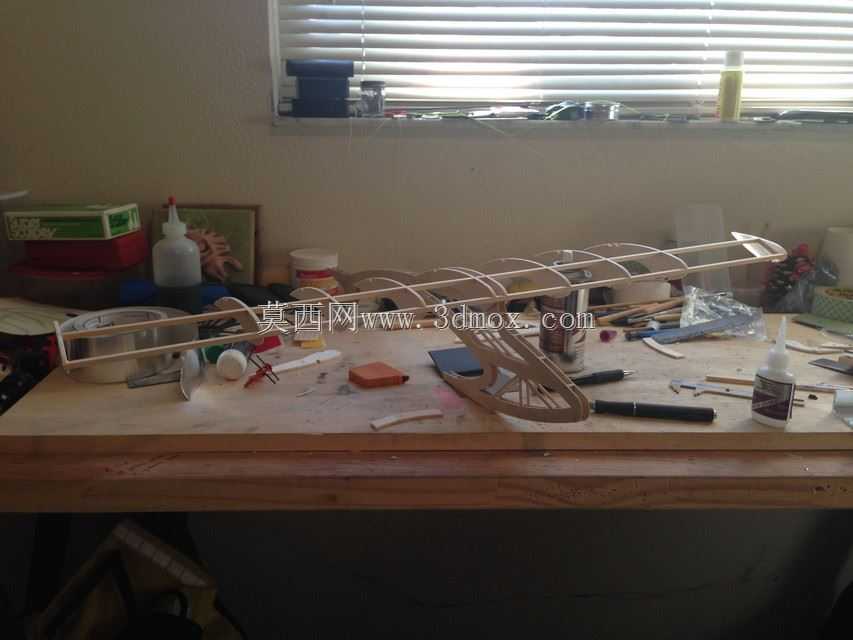

这款滑翔机采用全木质桁架骨架结构设计，核心应用场景覆盖航模教学演示、低速气动性能验证、手工航模制作参考等领域，区别于蒙皮覆盖的成品航模，该模型完整呈现了滑翔机内部的支撑受力逻辑，可直接用于航空科普场景下的结构展示，也能作为轻量飞行器结构设计的参考样件。从实际用途来看，该骨架结构可直接作为轻木航模的加工制作基准，省去前期结构放样的步骤，各杆件的连接节点均做了贴合木质粘接工艺的让位设计，不需要额外定制金属连接件，仅靠木质杆件的插接与航空胶粘接即可完成组装，适配手工航模爱好者的加工条件。功能特性上，整体结构采用等强度桁架布局，机翼段的翼肋按照选定的低速翼型等距排布，翼梁采用贯通式设计承担飞行过程中的弯曲载荷，机身段的纵向长桁与横向隔框形成封闭的盒式受力结构，既能够承受着陆时的冲击载荷，也能为后续加装遥控设备、动力模块预留足够的安装空间，尾翼段的支撑骨架做了角度预设，平尾与垂尾的安装角符合低速滑翔的配平要求，不需要后期反复调整角度即可满足基本的滑翔稳定性要求。设计思路上优先考虑了减重需求，所有非受力区域的杆件均做了镂空处理，在保证结构刚度的前提下尽可能降低整体自重，翼肋上的预留缺口既可以走操纵拉线，也能降低机翼段的空气阻力，机身头部的骨架预留了配重金属块的安装位，可根据实际飞行时的重心位置灵活调整配重，避免出现头轻或头重导致的飞行姿态失稳。外形尺寸方面，整机翼展与机身长度的比例控制在1.8:1，符合低速滑翔机的常规尺寸比例，机翼的上反角预设为3度，能够提升飞行过程中的横向稳定性，各杆件的截面尺寸均按照轻木材料的许用应力做了匹配，最薄的翼肋厚度仅2mm，主翼梁的截面尺寸满足1.5米翼展下的弯曲强度要求，安装边界上，机身底部的骨架预留了弹射挂钩的安装位置，既可以手掷起飞，也能配合弹射架完成起飞操作，机翼与机身的连接节点做了快拆设计，不需要拆解整体结构即可完成机翼的拆卸，方便日常携带与存放。
