带安装配件的斜顶式仪表防护塑料壳体

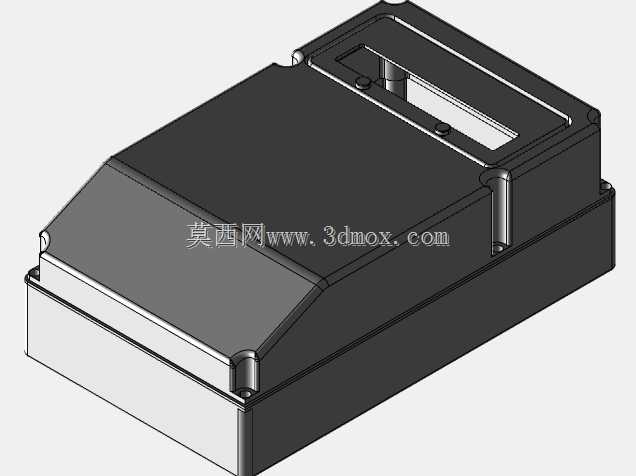

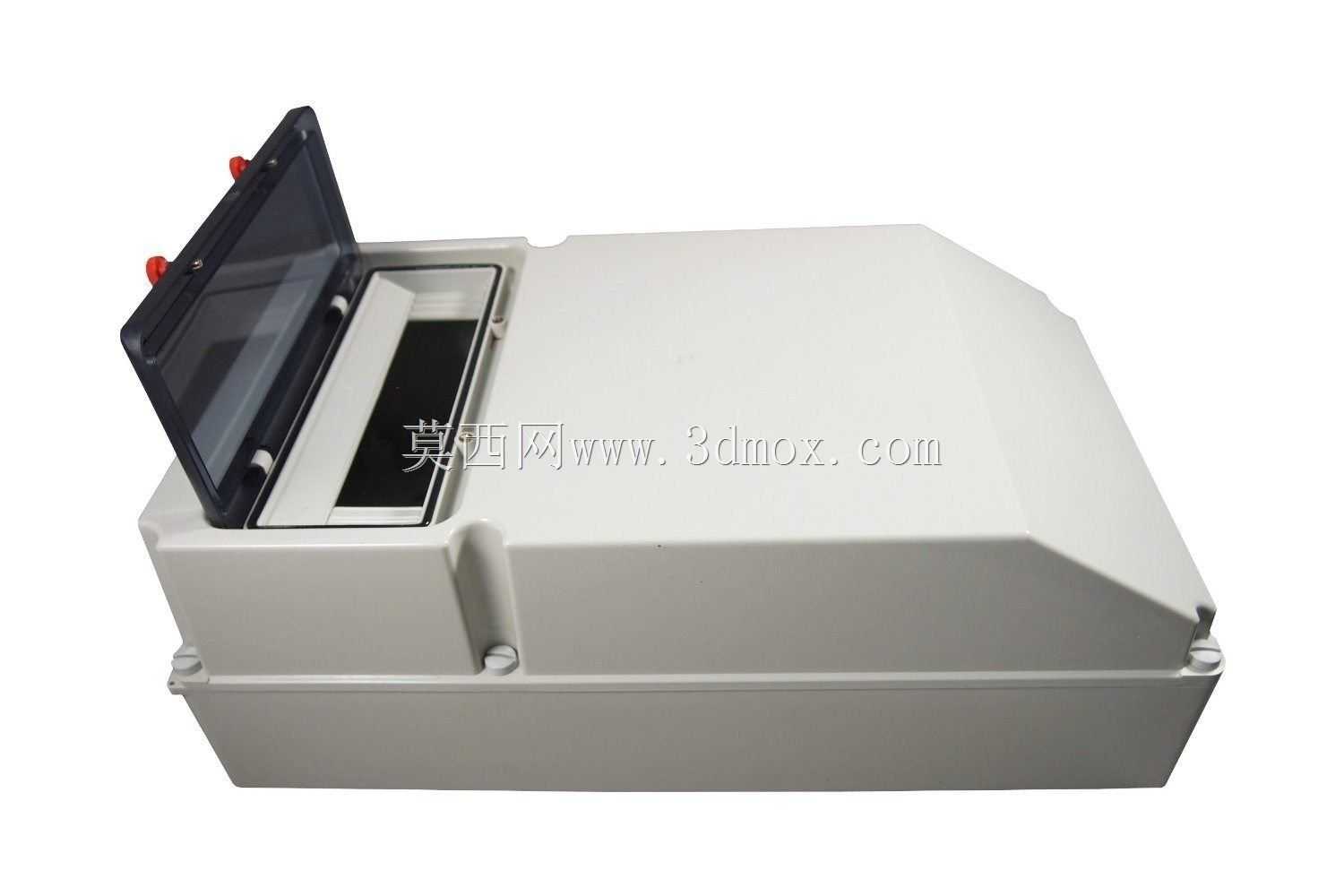

　　这款斜顶式塑料防护壳体，主要面向工业现场的仪表安装、小型控制模块封装场景设计，在户外计量设备、厂区分布式传感节点、低压信号采集终端的布设中应用广泛，能够为内部的电路板、接线端子、显示模块提供可靠的物理防护，隔绝现场的粉尘、溅水以及意外磕碰损伤。从结构设计来看，上盖采用斜切面造型，并非传统的平盖结构，这种设计首先考虑了现场操作人员的观察视角，当壳体安装在离地1.2-1.5米的墙面或支架上时，斜面上嵌入的显示窗口刚好正对站立人员的视线范围，无需弯腰或垫脚就能清晰读取窗口内的数值、指示灯状态，避免了平盖壳体需要刻意调整视角才能看清显示内容的问题。上盖与下盒的配合采用嵌套式止口结构，合盖后止口处形成弯折的配合缝隙，

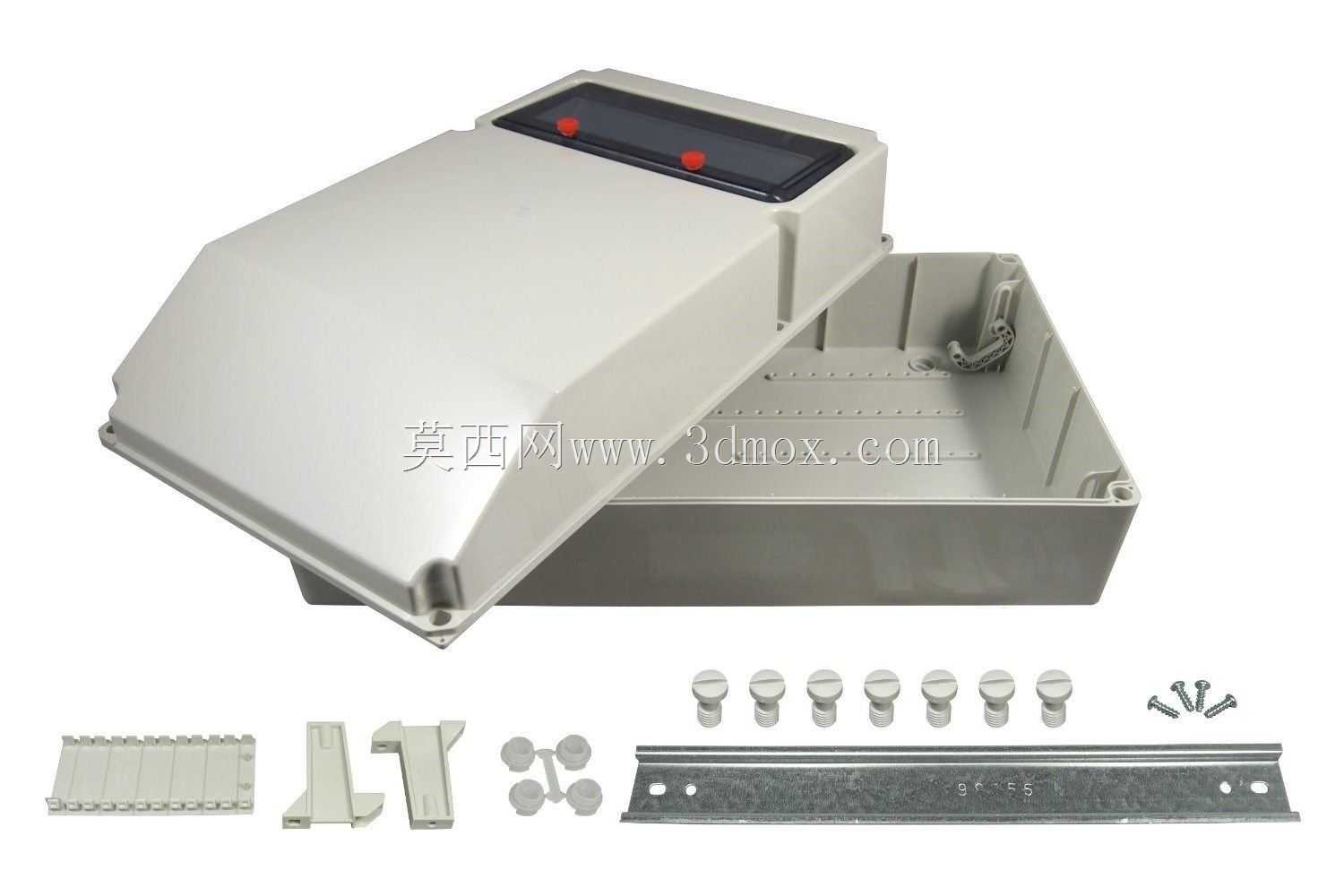

　　能够阻挡大部分飞溅的液体和飘落的粉尘直接进入壳体内部，配合边角处的螺丝锁紧结构，整体防护等级可以满足常规工业现场的使用要求，不需要额外增加密封胶条就能适配多数非强腐蚀、非长期浸水的室内外场景。下盒的内部预留了统一的安装柱位，柱位的高度经过精准核算，既可以直接固定标准尺寸的PCB板，也能通过配套的导轨安装配件，将整套壳体卡装在标准电气安装导轨上，适配现有电控柜内的安装空间，不需要额外打孔固定。配套的配件包含了导轨安装金属条、内部隔层塑料件、全套锁紧螺丝，现场安装时不需要额外采购适配的紧固件，拆开包装就能完成内部模块的装配和外部的固定。从安装边界来看，下盒的底部预留了壁挂安装的固定孔位，孔位的间距符合常规墙面安装的尺寸规范，

　　既可以用膨胀螺丝直接固定在水泥墙面上，也能通过抱箍配件固定在管道、支架上，安装方式灵活多变。上盖的两个红色指示灯预留孔位，刚好对应内部电路板的电源、信号状态指示灯，不需要后期自行开孔打磨，装配时直接将指示灯卡在孔位即可，孔位的尺寸公差控制在合理范围，既不会因为间隙过大导致指示灯晃动，也不会因为尺寸过小出现装配卡滞的问题。壳体的边角全部做了圆弧过渡处理，没有尖锐的棱角，一方面是注塑生产时能够减少应力集中，提升壳体的抗冲击强度，避免跌落或磕碰时边角开裂，另一方面也能防止安装维护人员被尖锐边角划伤。内部的空间做了分区设计，靠近接线口的位置预留了接线端子的安装空间，和电路板安装区域之间通过配套的塑料隔层隔开，

　　避免接线时导线误碰到电路板上的元件造成短路，隔层上预留了穿线缺口，方便电路板和端子之间的走线规整布置，不会出现导线杂乱堆叠的情况。配套的金属安装条做了镀锌防锈处理，即使在潮湿的户外环境下使用，也不会轻易生锈导致安装松动，安装条上的定位孔和下盒底部的定位柱精准配合，卡装到导轨上之后不会出现左右滑动的情况，拆卸时只需要拨动导轨卡扣就能轻松取下壳体，维护十分方便。整套壳体的壁厚设计均匀，注塑成型时不容易出现缩痕、翘曲的问题，合盖之后上下盒体的配合缝隙均匀，不会出现一边宽一边窄的错位情况，外观整洁规整，安装在现场不会显得突兀。斜顶的造型除了优化观察视角之外，还能让落在壳体顶部的积水、灰尘顺着斜面自然滑落，不会在顶部堆积，减少积水渗入壳体的风险，相比平盖壳体更适合户外露天的安装场景。
