ComputarM8513工业镜头机械结构参考模型

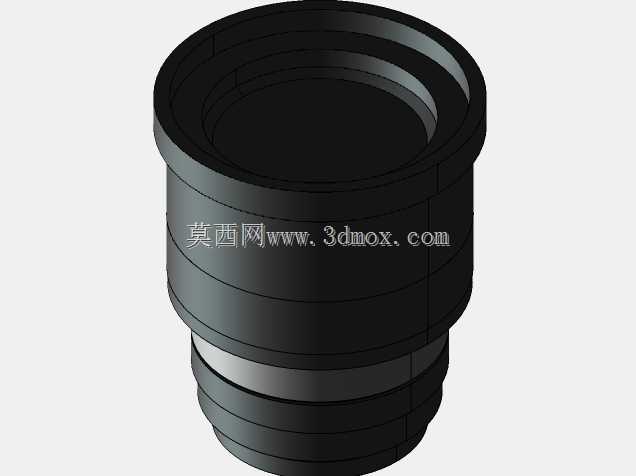

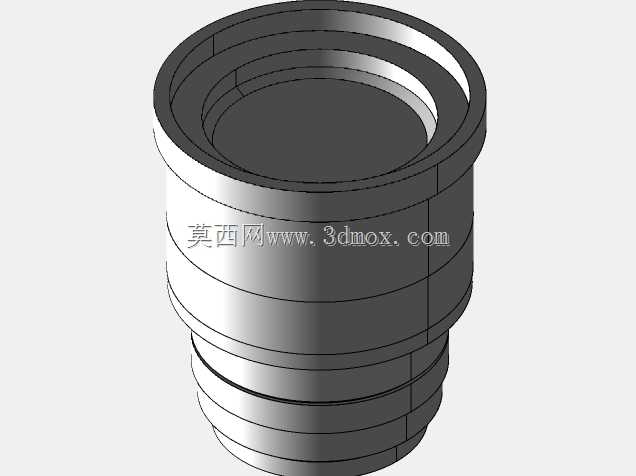

　　在机器视觉检测系统的搭建过程中，工业镜头的安装适配往往是结构设计环节容易被忽略却直接影响成像精度的部分，不少初次接触视觉工位设计的工程师，会因为对镜头实际外形尺寸、安装接口的公差把控不到位，出现镜头与光源支架干涉、对焦行程被结构件限制、C口安装面同轴度偏差导致成像边缘虚焦等问题，这个ComputarM8513镜头的三维结构模型，正是为解决这类结构适配问题提供精准的实体参考。从实际应用场景来看，这类定焦工业镜头常被部署在3C产品外观检测工位、印刷品缺陷在线筛查、精密零件尺寸测量等视觉系统中，作为光学成像的核心硬件，它的壳体承担着固定内部镜片组、隔绝外界粉尘与杂散光、提供稳定安装基准的作用，模型完整还原了镜头外部的阶梯式柱面结构，

　　前端的滤镜安装螺纹段、中部的调焦环防滑结构、后端的C型安装接口都做了等比例复刻，能直接导入装配体中做干涉检查。做结构设计时，很多人习惯直接套用镜头厂商提供的二维尺寸图，但二维图往往无法完整表达调焦环转动时的突出边界、镜头壳体上的防滑筋凸起尺寸，实际装配时才发现调焦时手指会碰到旁边的光源固定座，或是镜头护罩的内径留小了卡到调焦环，这个三维模型把这些容易被二维图忽略的细节都做了还原，调焦环的外径、前后段壳体的直径差、安装法兰的定位面厚度都和实物保持一致，在做视觉工位的支架设计时，可以直接把模型调入装配环境，模拟镜头在不同对焦距离下的位置状态，确认安装空间的预留量是否足够。从设计思路上看，这类工业镜头的壳体采用阶梯式柱面结构并非随意设计，

　　靠近安装端的小直径段是为了适配标准C口的安装空间，避免和相机机身的安装凸台产生干涉，中部直径更大的段是内部镜片组的容纳腔，因为这款镜头的镜片组最大通光孔径要匹配靶面尺寸，壳体直径必须留出足够的镜片固定与隔圈安装空间，前端的螺纹段除了用来安装滤镜、偏振镜等光学附件，也能在加装镜头护罩时提供连接基准，模型上还原的两道环形凹槽，是镜头内部密封圈的安装位置，这部分结构在做防尘防护设计时也能作为参考，比如在有切削液飞溅的机加工视觉检测工位，给镜头加装防护套筒时，可以对应凹槽位置设置密封结构，避免切削液雾气进入镜头内部污染镜片。在安装边界的把控上，模型的后端安装面到镜头最前端的总长度，是镜头对焦到无穷远时的尺寸，当对焦距离变近时，

　　前端的镜筒会向前伸出一定距离，不少工程师做设计时只记得静态总长度，忘了预留对焦时的伸出量，导致镜头前端碰到被测工件或是透明防护板，这个模型可以通过调整镜筒的相对位置，模拟最近对焦距离下的总长度，方便设计时预留足够的安全距离。另外，镜头壳体上的防滑滚花结构虽然是外观细节，但在做手动调焦的操作空间校核时也很重要，如果镜头周围的结构件离调焦环太近，即使不产生硬干涉，也会导致手指无法捏住调焦环完成对焦操作，模型里还原的防滑筋凸起高度，能用来校核调焦操作的最小空间需求。对于做光学设备结构设计的工程师来说，这类精准的镜头外部结构模型，不需要还原内部复杂的镜片组结构，只要把外部的安装接口、运动边界、外形尺寸做准确，就能大幅减少结构设计阶段的错漏，不用等实物镜头采购回来才发现结构干涉问题，缩短视觉设备的开发迭代周期，在做标准化视觉模组设计时，也可以基于这个模型的尺寸，设计通用的镜头快装支架、防护外壳等配件，保证不同批次镜头安装时的互换性。
