方形密封式塑料电气接线防护外壳结构

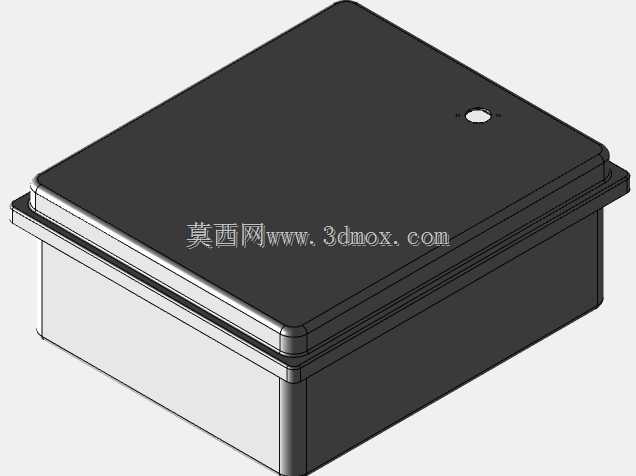

　　这类方形塑料电气外壳，在低压电气布线、户外小型传感模块安装、工业现场分布式IO节点防护场景中应用十分普遍，相比金属壳体，它的绝缘性能更优，不会出现壳体带电的安全隐患，同时自重更轻，在壁挂、设备侧壁挂载等安装场景下，对安装固定件的载荷要求更低，也不会像金属壳体那样在潮湿、轻度腐蚀的工况下出现锈迹剥落的问题，日常运维中不需要额外做表面防腐补漆处理。从结构设计来看，这款壳体采用上下扣合的装配形式，上盖与下盒的配合边缘做了阶梯式止口结构，扣合后能形成弯折的配合缝隙，既可以阻挡日常飞溅的水滴、粉尘直接进入壳体内部，也能提升上下壳体配合的定位精度，装配时不需要额外做对位调整，只要对准止口扣合即可完成初步定位，后续可以通过上盖预留的固定孔位，

　　加装螺丝实现上下壳体的锁紧，避免受外力振动出现上盖松脱的情况。上盖顶面预留的单个小孔位，是为状态指示灯预留的透出窗口，安装时可以将PCB板上的指示灯对准该孔位，不需要额外在壳体上开孔加工，就能直接观察内部模块的运行状态，省去了现场二次加工的工序，也避免了自行开孔破坏壳体整体防护性能的问题。下盒的侧壁预留了足够的壁厚余量，现场布线时可以根据进出线的方向、线缆的数量，在对应侧壁位置开孔安装电缆防水接头，壁厚尺寸能够满足常规M12、M16、M20规格防水接头的螺纹咬合长度要求，不会因为壁厚过薄导致接头安装后松动、密封失效的问题。壳体内部的腔体边角做了圆弧过渡处理，没有尖锐的内角结构，一方面是注塑生产时能够改善塑料熔体的流动填充效果，

　　减少注塑件内部应力集中导致的变形、开裂问题，另一方面在内部安装PCB板、接线端子时，圆弧边角不会刮伤线缆的绝缘层，也方便操作人员在腔体内布设导线，不会出现边角卡线的情况。从安装边界来看，这款壳体的底部平整，既可以通过背部挂孔实现壁挂式安装，也可以在底部打孔使用螺丝固定在设备安装平面上，整体外形为规整的长方体，没有外凸的结构，多台并排安装时可以紧密排布，不会因为外形不规则浪费安装空间，适合在电控箱内部、设备机架侧面、户外墙面的小型电气安装位使用。上下壳体的扣合面预留了密封胶条的安装槽，有更高防护等级需求的场景下，可以在槽内嵌入对应尺寸的发泡橡胶密封胶条，扣合锁紧后就能达到IP65级别的防护能力，能够应对户外短时淋雨、车间粉尘飞溅的工况，不需要额外定制高防护等级的专用壳体。壳体的内部腔体高度做了合理分配，既可以容纳常规厚度的PCB板、接线端子排，也预留了导线弯折的空间，不会出现内部元器件顶到上盖的情况，同时上盖内表面做了均匀的加强筋布局，既能够提升上盖的结构强度，避免受外力按压出现凹陷变形，也不会因为加强筋过高侵占内部的有效安装空间，加强筋的位置也避开了常规PCB板的安装柱位置，不会和内部安装的元器件产生干涉。在注塑材料的选择适配性上，这类壳体通常采用ABS或者PC+ABS合金材料生产，材料本身具备良好的抗冲击性能，日常安装运维过程中受到轻微磕碰不会出现开裂，同时材料的耐温范围能够覆盖-20℃到70℃的常规工业场景使用需求，

　　不会在夏季高温暴晒或者冬季低温环境下出现材料脆化、变形的问题。相比同尺寸的金属压铸壳体，这款塑料外壳的加工一致性更好，批量生产时的尺寸公差更容易控制，上下壳体的配合间隙均匀，不会出现金属壳体常见的配合错位、缝隙不均的问题，装配后的外观更规整，也不需要后续的表面打磨、喷涂处理，生产效率更高。在实际选型使用时，需要注意根据内部安装的元器件发热功率确认壳体的散热能力，如果内部模块的发热功率较高，可以在上盖对应位置加装小型散热片，或者选择带有透气阀结构的改装方案，避免壳体内部温度过高影响元器件的使用寿命，常规的继电器模块、小型信号转换模块、接线端子分线节点这类低发热元器件，直接使用这款壳体就可以满足长期运行的防护需求。
