五缸径向发动机主连杆结构设计

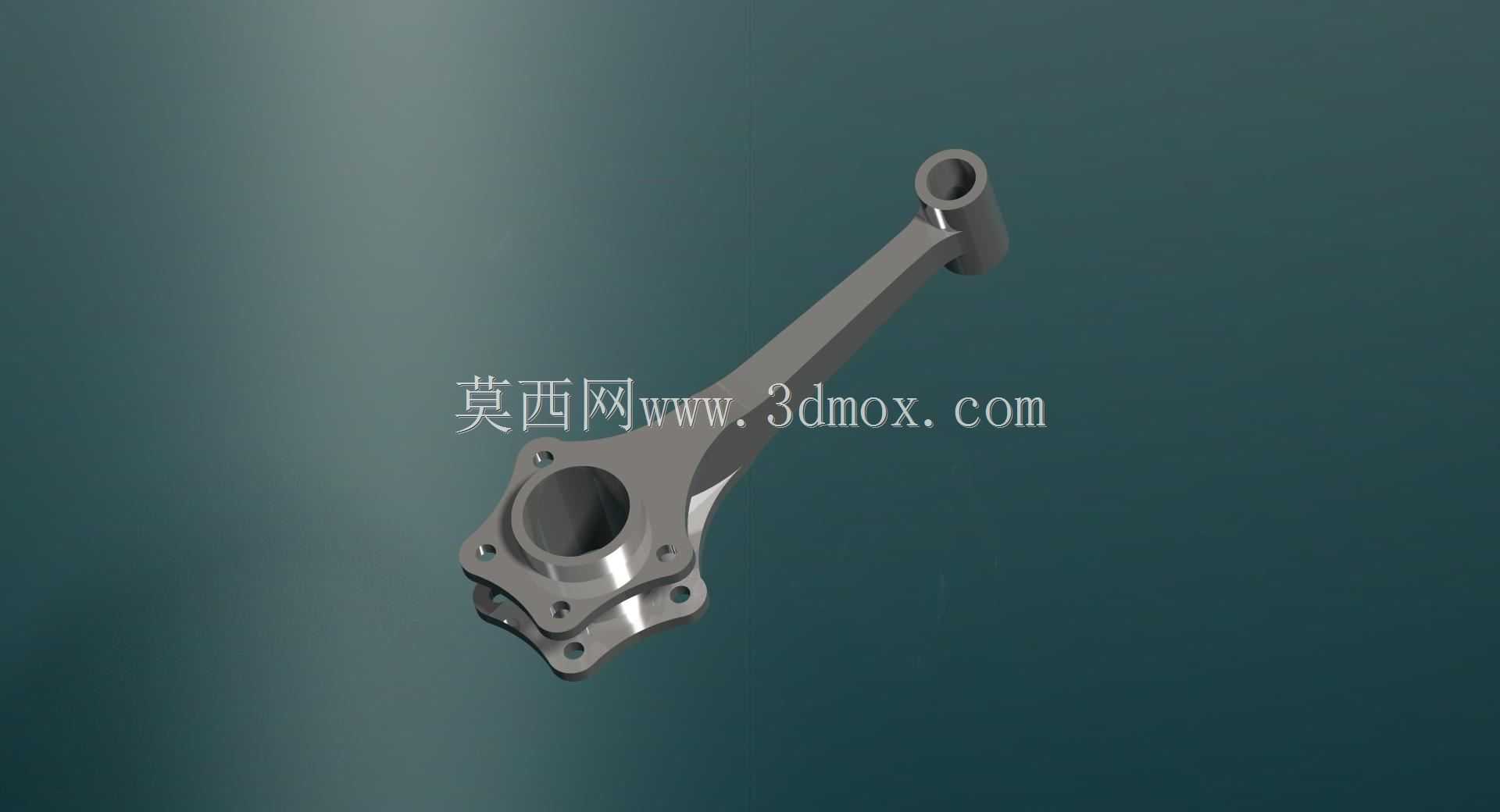

在星型布局的航空活塞动力、小型固定式动力机组中，径向发动机的主连杆是整套曲柄连杆机构的核心承载构件，区别于直列、V型发动机的并列连杆布局，五缸径向发动机的主连杆需要直接承接其余四根副连杆的铰接载荷，将五个活塞的往复直线运动统一转化为曲轴的旋转扭矩输出，其结构合理性直接决定整套动力单元的运行可靠性与疲劳寿命。从实际装机场景来看，这类主连杆多应用于小排量风冷径向发动机，常见于轻型通航飞机、老式农用动力机组、小型航改型应急发电设备中，工作时需要承受周期性爆发压力带来的交变拉压载荷、活塞换向带来的惯性冲击载荷，同时还要兼顾不同缸体做功时的载荷传递均匀性，避免出现应力集中导致的连杆断裂、轴瓦偏磨等故障。从结构设计逻辑来看，该主连杆的大端采用分体式法兰安装结构，大端内孔直接与曲轴曲柄销配合，法兰端面上均匀布置的螺栓孔用于固定连杆盖，保证大端与曲柄销的配合精度，同时大端外圈预留的四个铰接凸台，分别对应其余四个气缸的副连杆铰接位，每个凸台上的销孔需要保证同轴度、位置度公差，确保副连杆摆动过程中无卡滞、载荷传递无偏斜。主杆身采用变截面工字形结构，在保证纵向抗弯、抗扭刚度的前提下，尽可能降低连杆自身的往复运动质量，减少曲轴旋转过程中的惯性力载荷，杆身与大端、小端的过渡位置均采用大圆角平滑过渡，避免截面突变带来的应力集中问题。小端采用整体式衬套安装结构，内孔用于安装活塞销衬套，直接承接对应主缸活塞的往复载荷，小端的外径尺寸、衬套孔的公差配合需要与活塞销内径、活塞销座的尺寸匹配，保证热态工作间隙处于合理区间，避免出现拉缸、衬套松脱等问题。在安装边界层面，主连杆大端的法兰螺栓孔分布圆直径需要与连杆盖的安装孔位完全匹配，大端内孔的直径公差、圆柱度公差需要匹配对应规格的曲柄销尺寸，保证轴瓦安装后的过盈量符合设计要求；小端的宽度尺寸需要适配主缸活塞的销座间距，避免活塞运动过程中小端与活塞销座发生运动干涉；杆身的外轮廓尺寸需要预留足够的曲轴箱运动避让空间，确保曲轴旋转至任意角度时，连杆杆身都不会与曲轴箱内壁、相邻气缸的副连杆发生碰撞。设计过程中需要反复校核不同曲轴转角下的连杆摆角、各副连杆的铰接点运动轨迹，同时通过有限元分析校核最大爆发压力工况下的杆身应力分布、大端法兰的螺栓连接强度、小端衬套的比压值，确保全工况下各部位的安全系数满足动力单元的设计寿命要求，另外还要考虑连杆毛坯的锻造工艺性，杆身的拔模斜度、大端与小端的加工余量设置要适配批量锻造生产的工艺要求，减少后续机加工的工序难度。
