小型家用涡轮螺旋桨动力装置结构设计

这套动力结构的设计初衷，是面向小型低空轻型飞行器、实验类自制航空器以及小型无人动力平台的动力需求，填补小功率段轻量化航空动力的结构参考空白。从实际应用场景来看，这类小尺寸涡轮螺旋桨动力，既可以作为轻型载人实验飞机的主动力单元，也能适配大载荷长航时固定翼无人机的动力配置，相比同功率等级的活塞式航空发动机，它的振动量级更低、高海拔工况下的功率衰减更小，连续运转的稳定性更具优势。

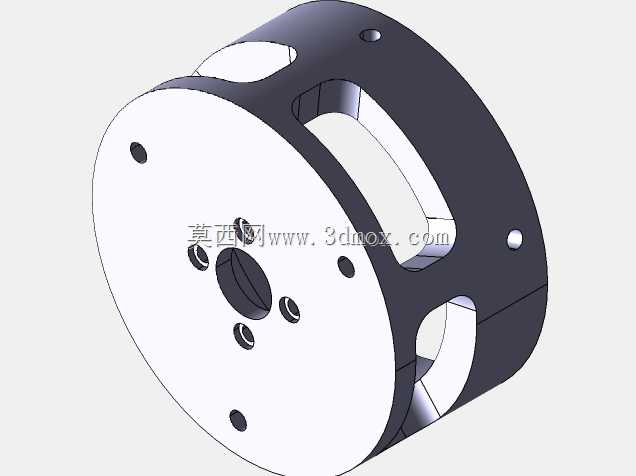

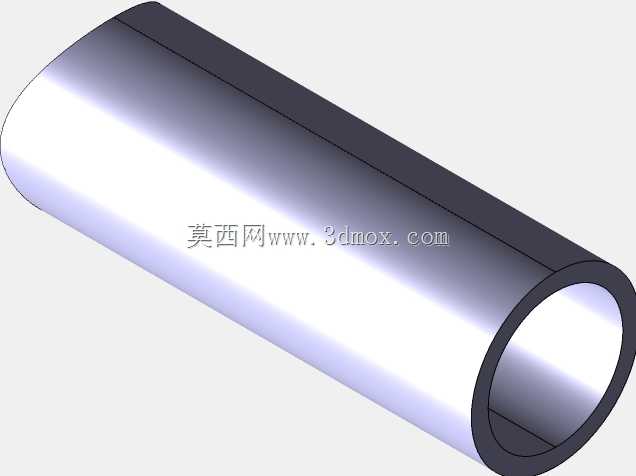

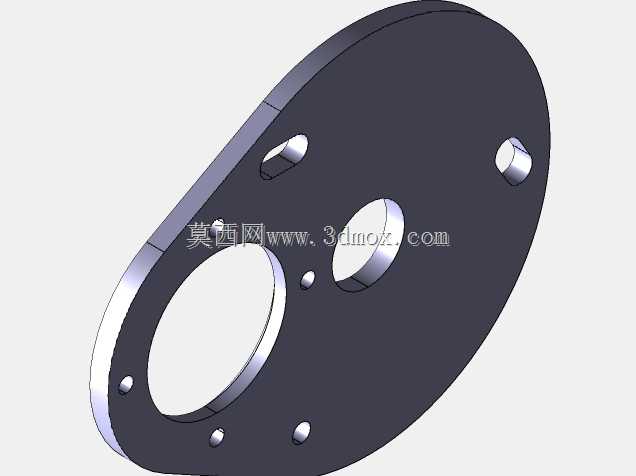

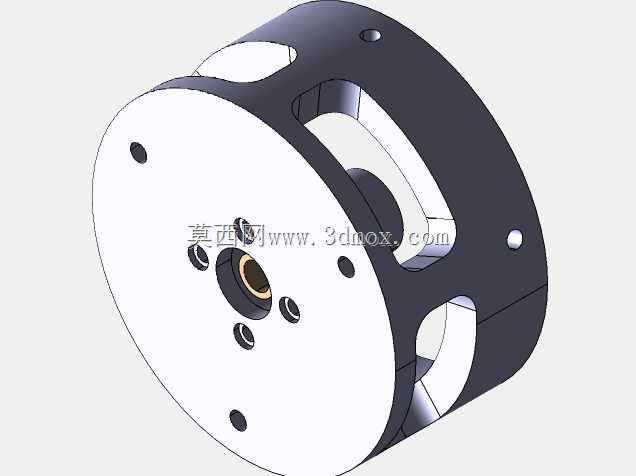

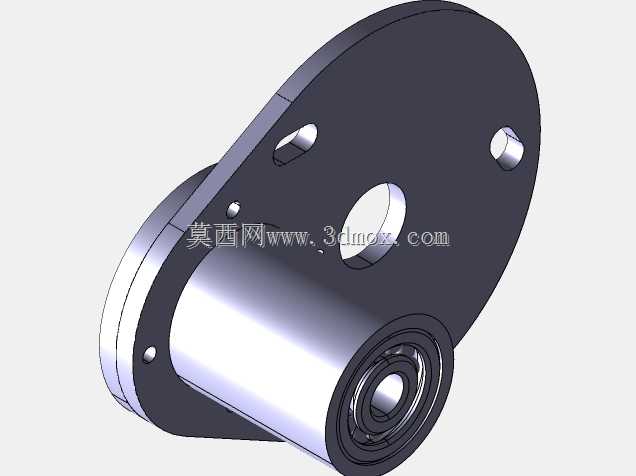

设计过程中首先锚定了安装边界的约束，整体采用同轴直连的布局逻辑，动力输出轴沿筒体中轴线向前延伸，前端预留标准的螺旋桨安装法兰接口，可适配两叶至四叶的不同规格定距螺旋桨，筒体最大外径控制在适配轻型飞行器机头整流罩的尺寸区间内，整体轴向长度预留了与机身防火墙连接的安装余量，安装支座采用三点式定位结构，可直接与机身前端的承力框架通过螺栓刚性连接，不需要额外设计转接支架。

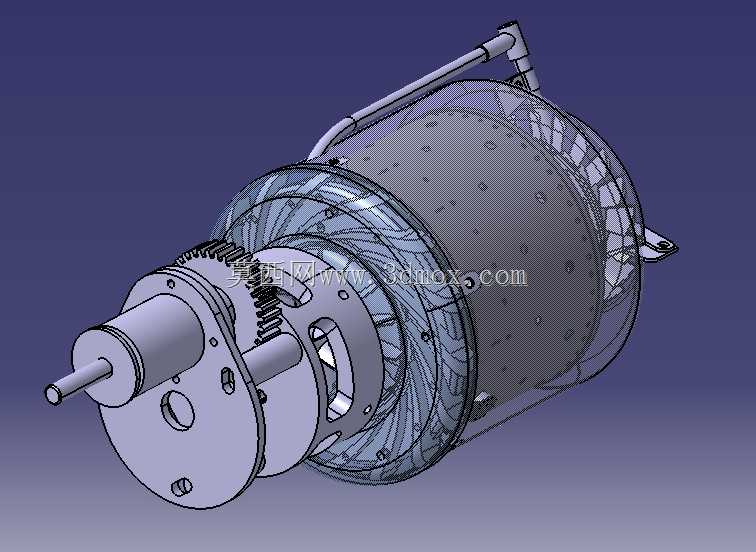

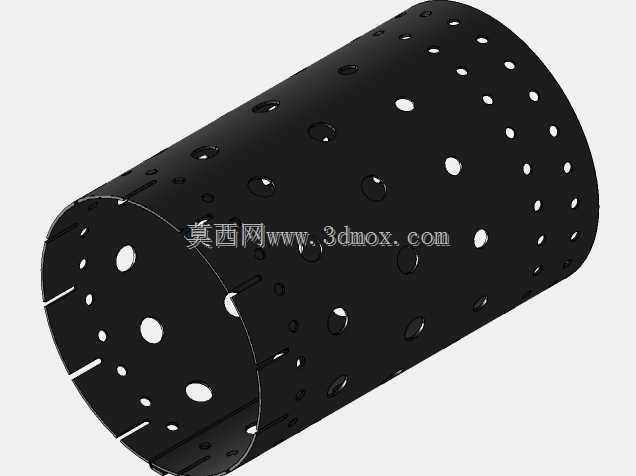

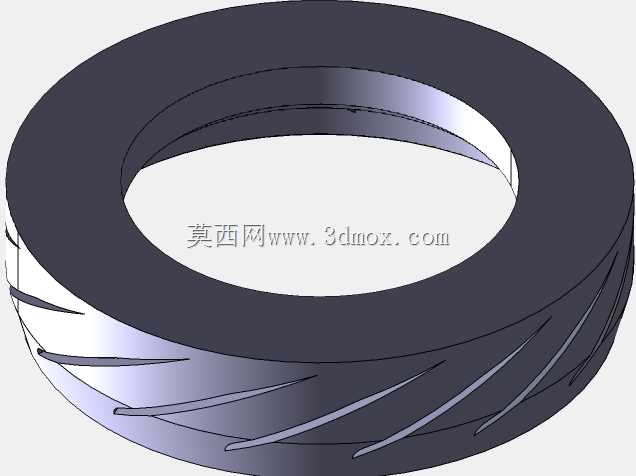

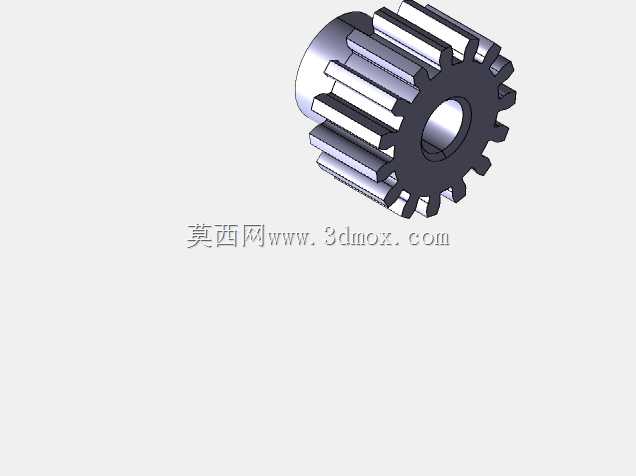

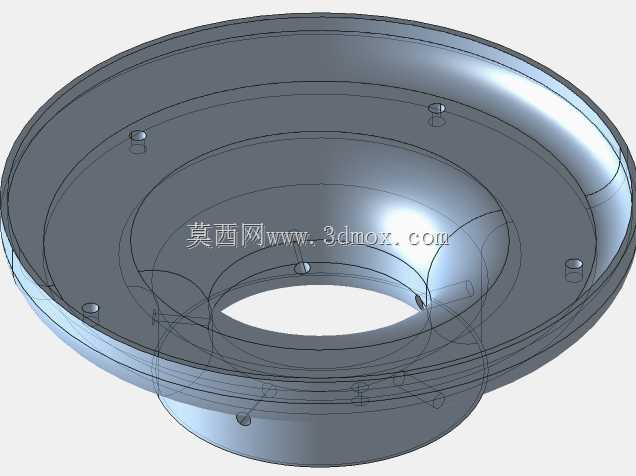

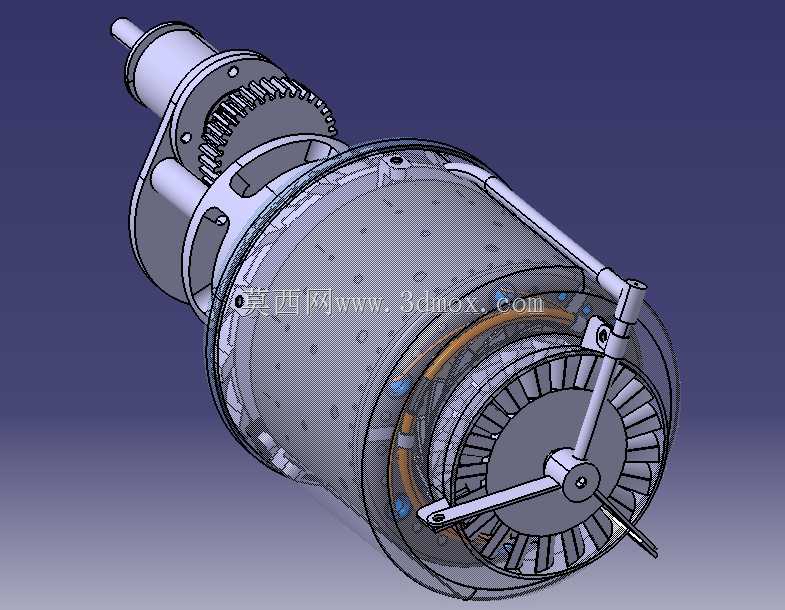

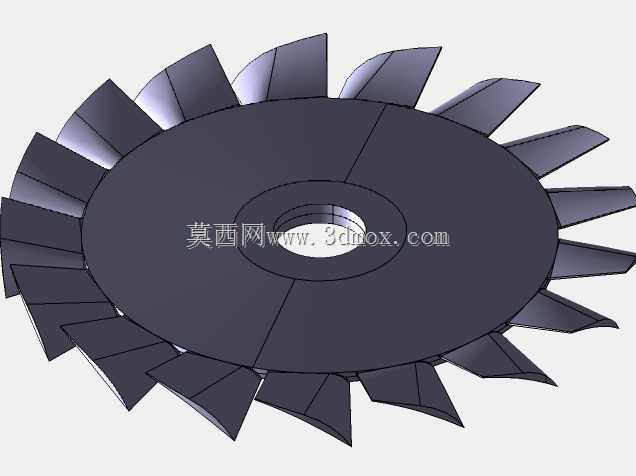

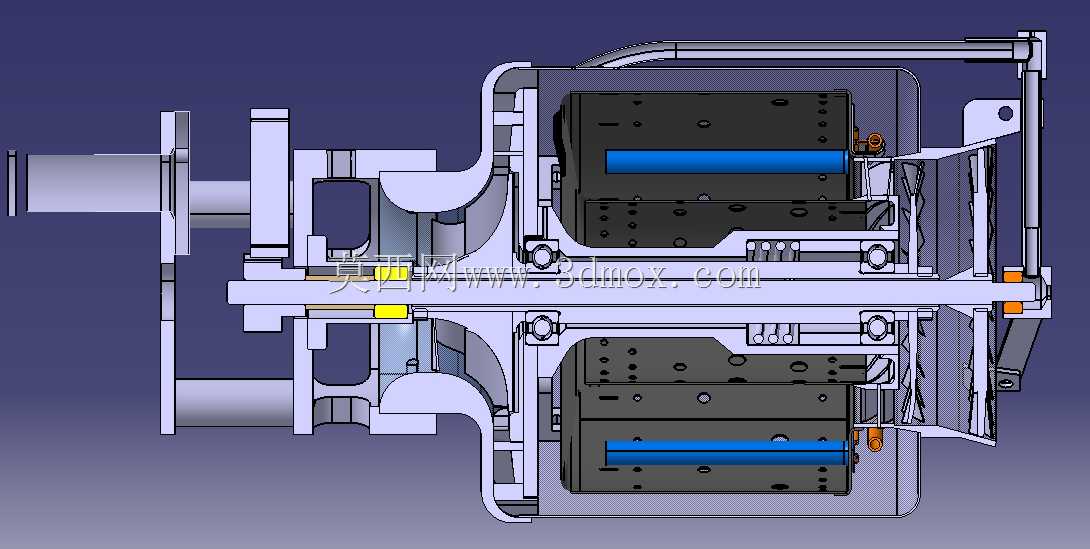

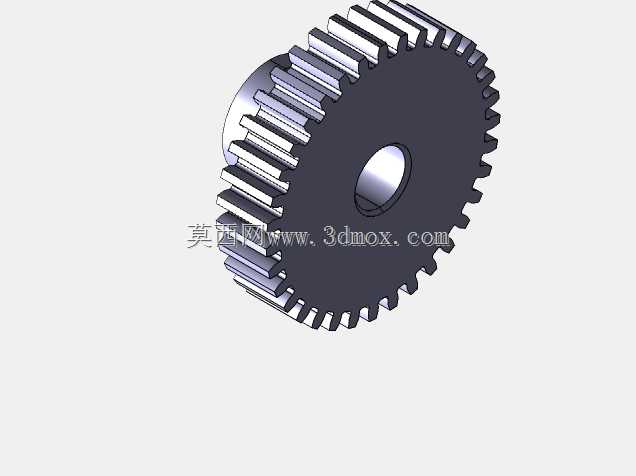

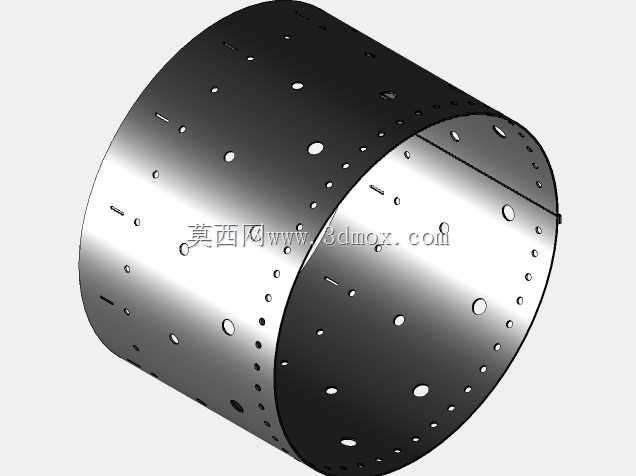

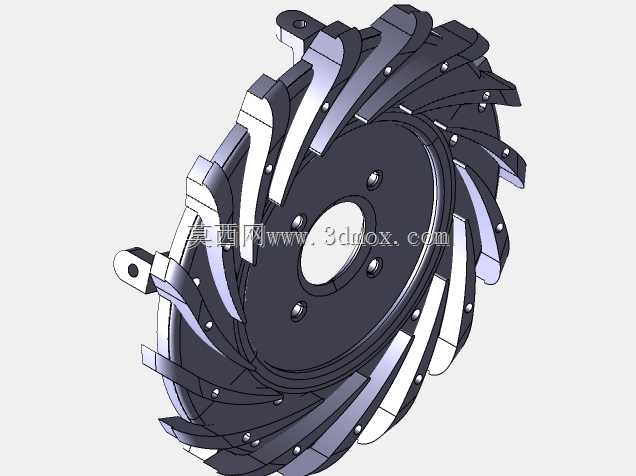

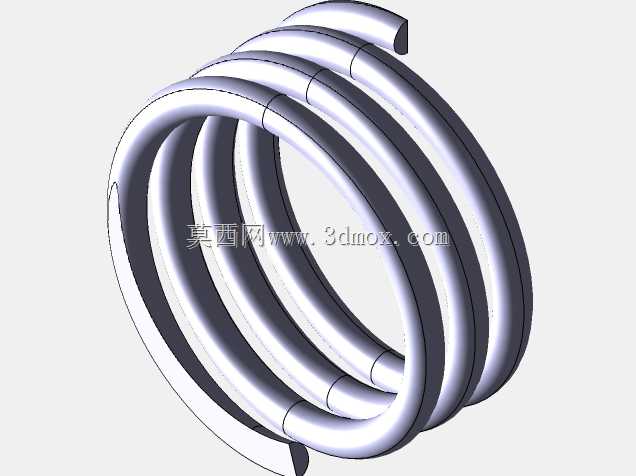

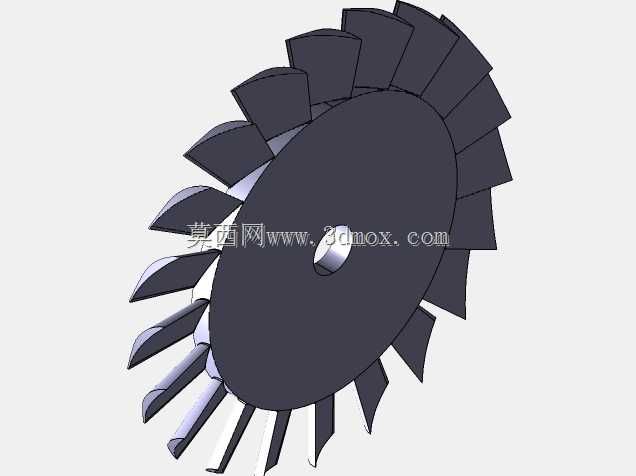

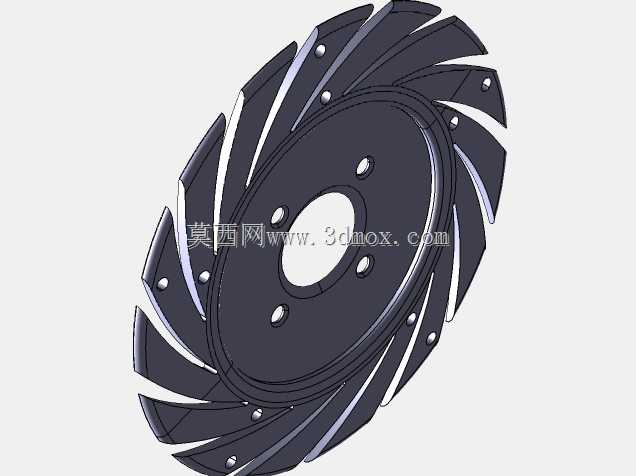

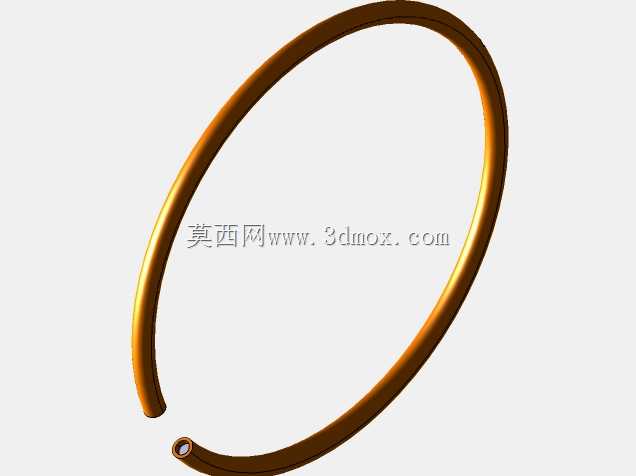

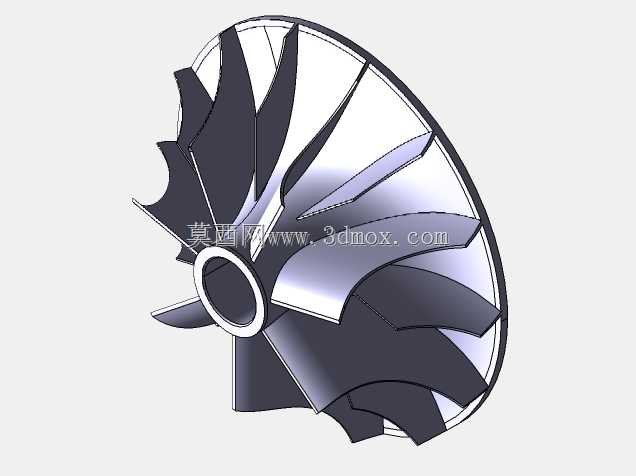

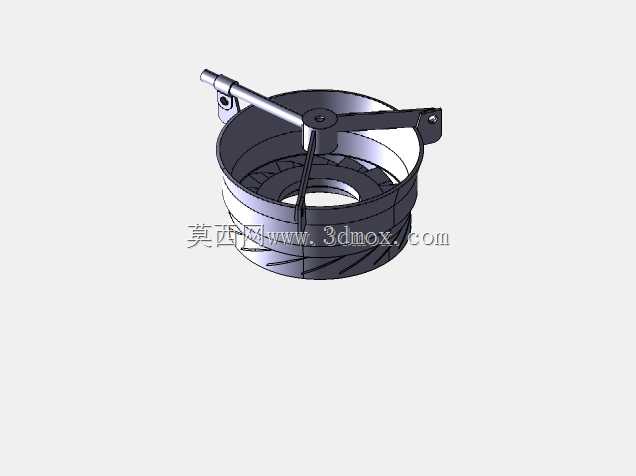

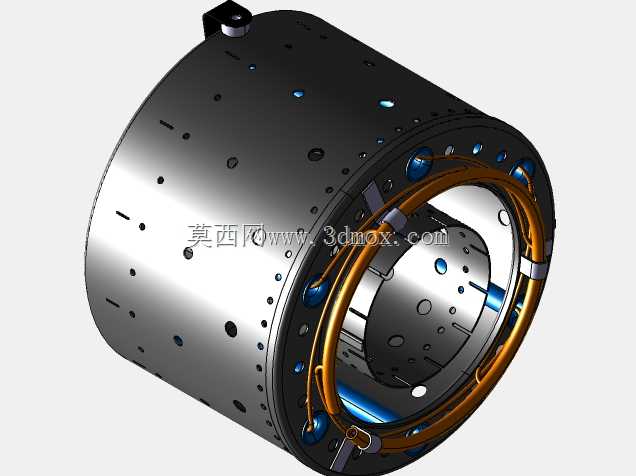

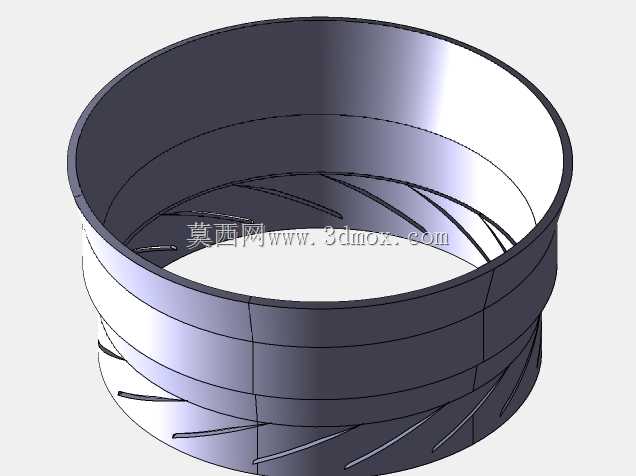

功能结构上，整套装置沿轴向依次布置了减速齿轮组、压气机段、燃烧室段、涡轮段以及排气导流结构，前端的齿轮组将涡轮轴的高转速降至螺旋桨适配的工作转速区间，齿轮啮合间隙按照航空动力的精度标准预留了热膨胀补偿量，避免高转速工况下出现卡滞或异常磨损。压气机段采用多级轴流叶片设计，叶片型线经过气动优化，在低转速工况下也能保证足够的进气压缩效率，降低启动阶段的负载要求。燃烧室采用环形回流结构，在有限的筒体内径空间里拉长了油气混合与燃烧的路径，保证燃油充分燃烧的同时，缩短了整体轴向尺寸。外部布置的管路分别承担燃油输送、润滑油路循环以及冷却气导流的功能，管路走向全部贴合筒体外壁布置，避免突出于筒体最大外径，减少整流罩安装后的干涉风险。

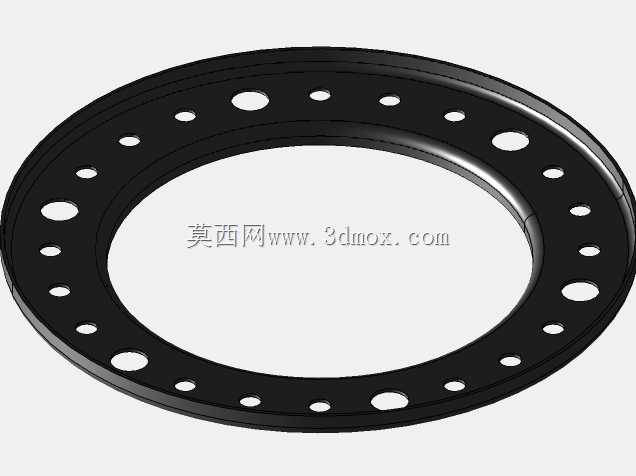

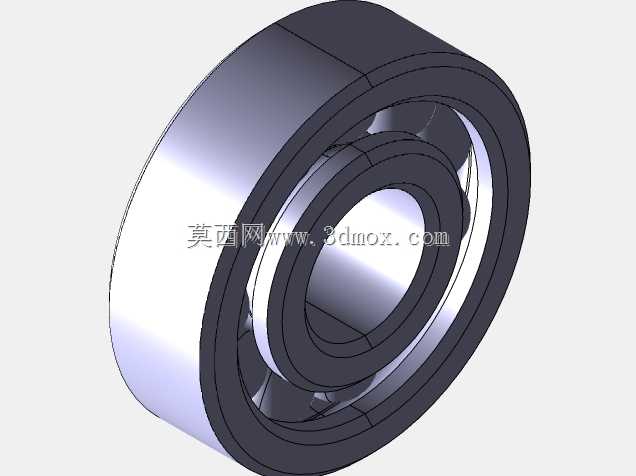

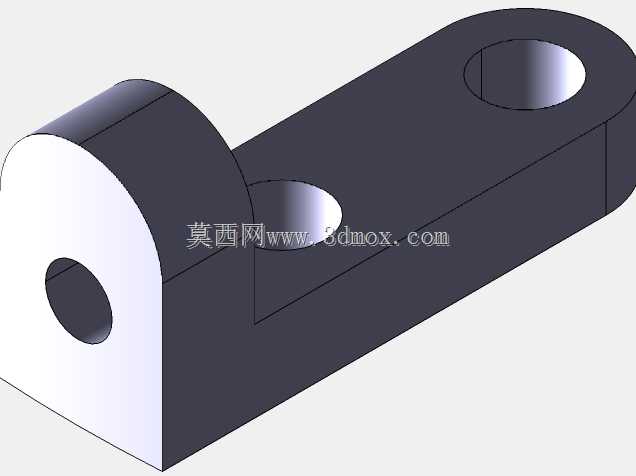

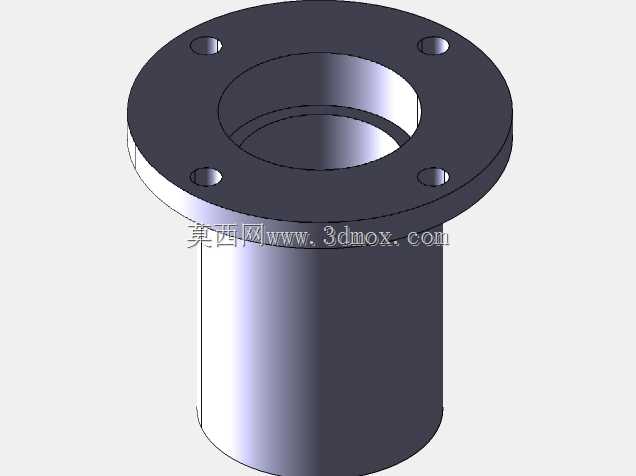

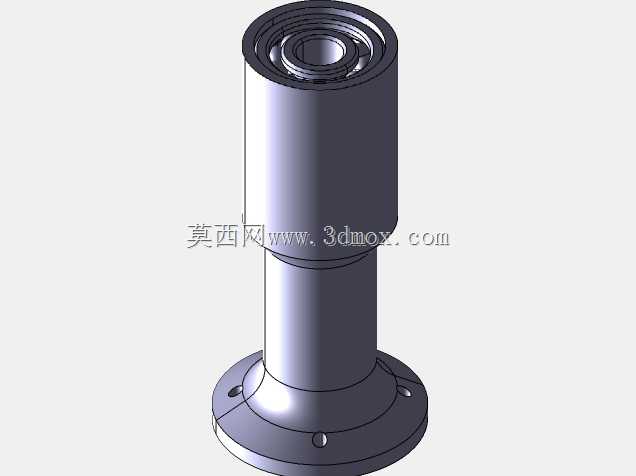

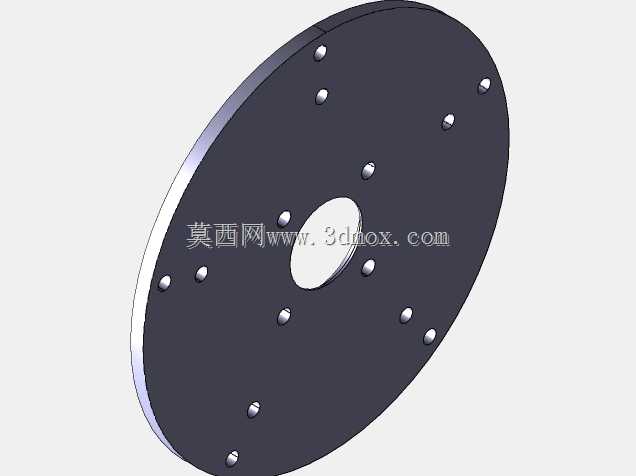

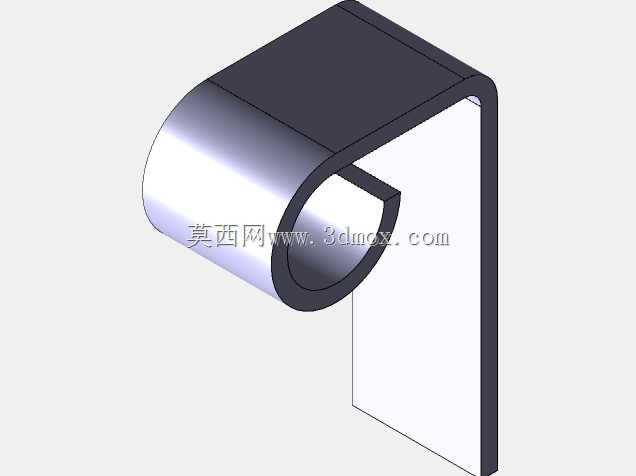

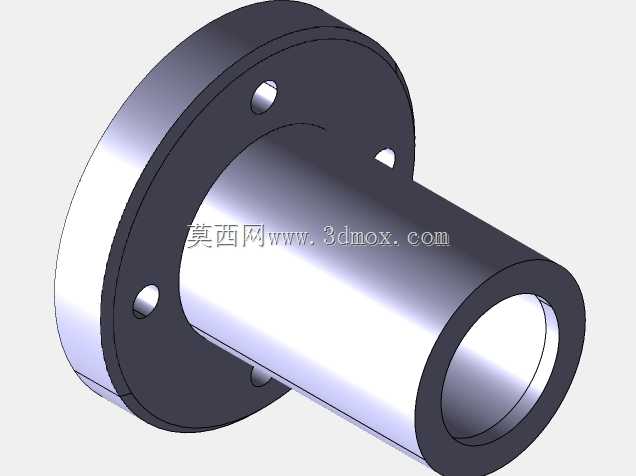

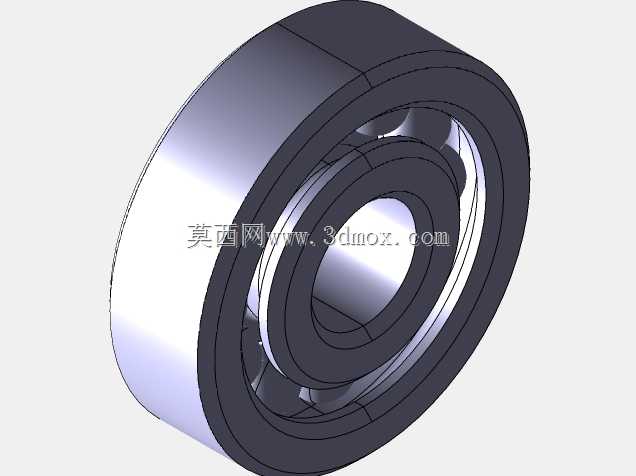

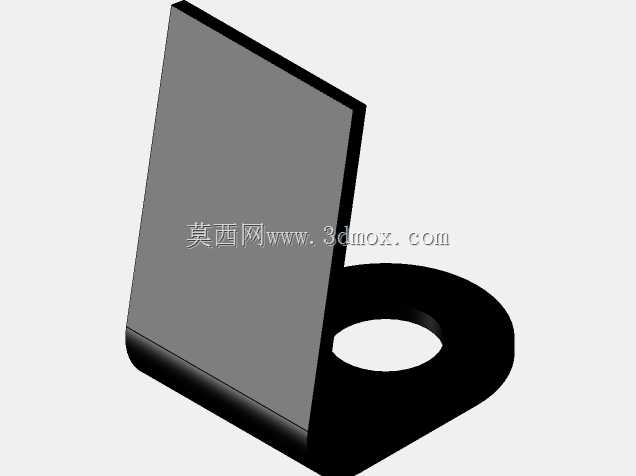

从结构设计的细节来看，所有承力壳体的连接法兰均采用周向均布的螺栓连接，密封面预留了密封槽位，可适配金属密封垫或耐高温橡胶密封圈，满足高温高压工况下的密封要求。输出轴采用双轴承支撑结构，前后轴承分别布置在减速齿轮组的前后端，既可以承受螺旋桨旋转带来的径向载荷，也能抵消不同工况下的轴向窜动，保证动力输出的同轴度。整套结构的重量分配沿中轴线对称，不会给飞行器带来额外的配平负担，外部的安装吊耳位置经过重心配平计算，安装后整机重心落在输出轴的轴线上，减少飞行过程中的姿态控制难度。
