四旋翼飞行器主控安装壳体结构设计

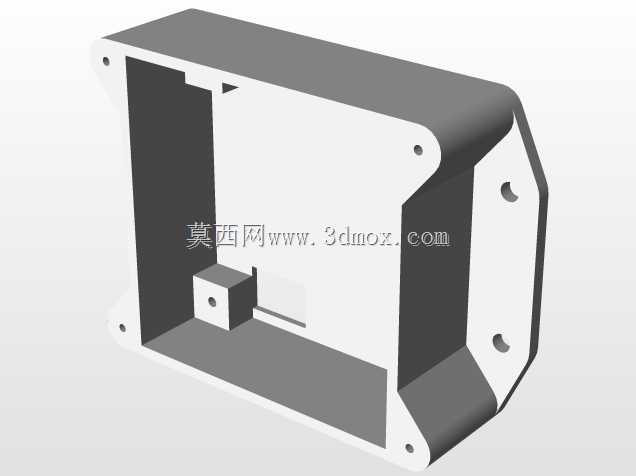

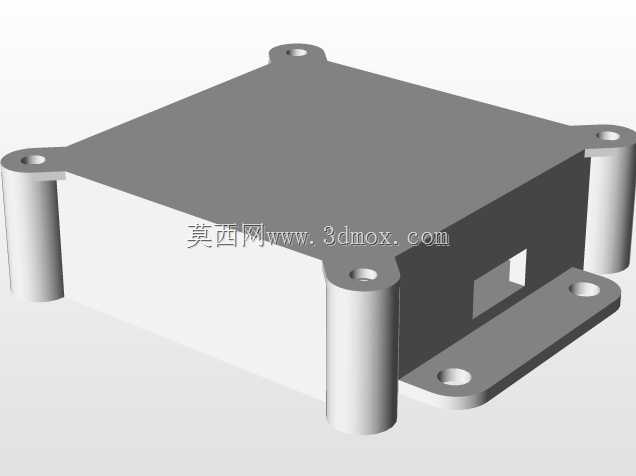

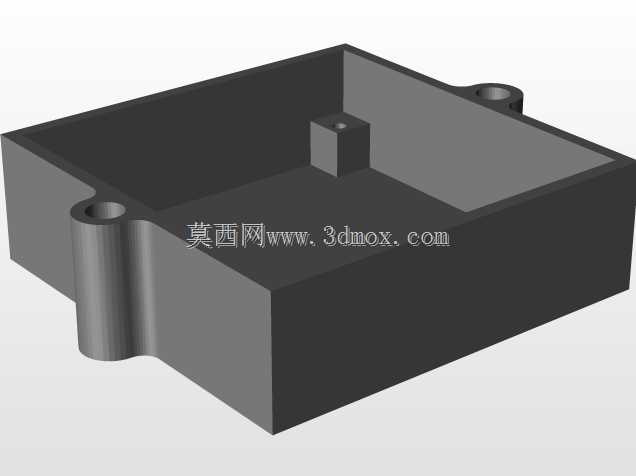

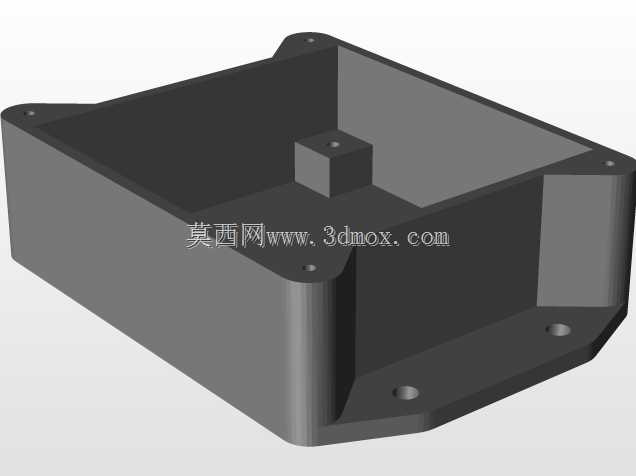

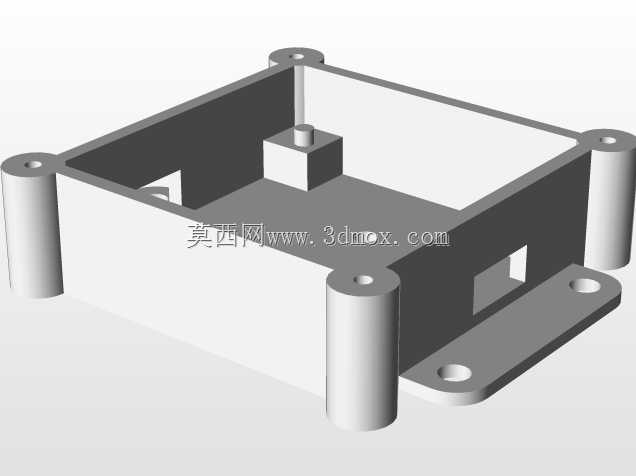

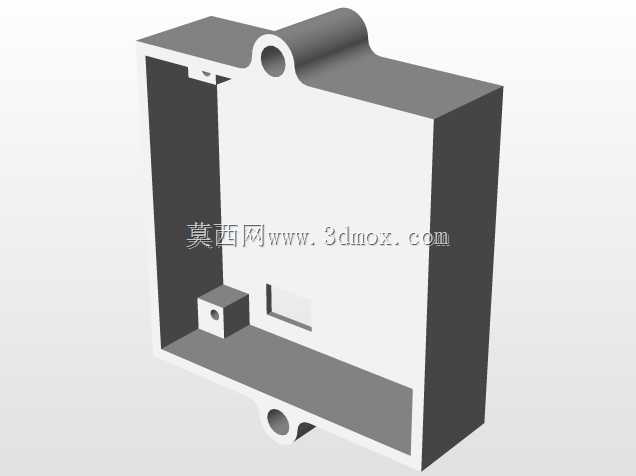

该结构件为小型四旋翼飞行器的核心承载壳体，主要用于容纳飞控主板、电源模块等核心电控组件，是整机装配的基准载体。从实际应用场景来看，这类壳体多用于消费级或入门级航拍四旋翼、教学实验用无人飞行器平台，需要在飞行器起降、飞行姿态调整过程中为内部电控元件提供稳定的安装支撑，同时隔绝飞行过程中产生的小幅振动，避免飞控传感器采集数据出现偏差。从功能特性上看，壳体采用带外翻安装耳的敞口式仓体设计，四个边角的安装耳预留了沉头安装孔，可直接通过螺丝与飞行器的中心机架板锁紧固定，仓体内部中心位置设置了凸起的定位柱，定位柱端面预留螺纹孔，可直接压紧固定飞控主板，避免飞行过程中主板出现窜动；仓体内腔做了直角让位设计，可适配方形封装的电控模块，边角处做了圆弧过渡处理，既可以减少注塑成型过程中的应力集中问题，也能避免装配时尖锐边角划伤线材或操作人员。设计思路上优先考虑了装配便捷性与结构刚性的平衡，仓体壁厚采用均匀等厚设计，适配常规注塑成型工艺要求，外翻的安装耳与仓体主体做了加厚筋位连接，在飞行器发生轻微磕碰时，安装耳位置不会轻易出现断裂；仓体的深度尺寸刚好覆盖常规飞控板与电调堆叠后的总高度，不会额外增加整机的高度方向尺寸，有效控制飞行过程中的风阻影响。安装边界方面，四个安装耳的孔位间距匹配通用250轴距四旋翼的中心板安装孔距，仓体外轮廓尺寸控制在中心板的镂空区域范围内，不会干涉四个机臂的安装锁紧，仓体敞口边缘做了微小的止口设计，可直接扣合上盖，无需额外设置卡扣结构，上盖压紧后可实现基础的防尘效果，适配户外日常飞行的使用需求。实际装配过程中，可先将飞控板通过中心定位柱固定在仓内，完成线材焊接与整理后再将整个仓体锁紧在中心机架上，后续维护时仅需拆下上盖即可完成飞控参数调试或元件更换，无需拆解整机机架结构，能有效降低日常维护的操作复杂度。
