固定翼航模用F765翼型飞控板结构设计

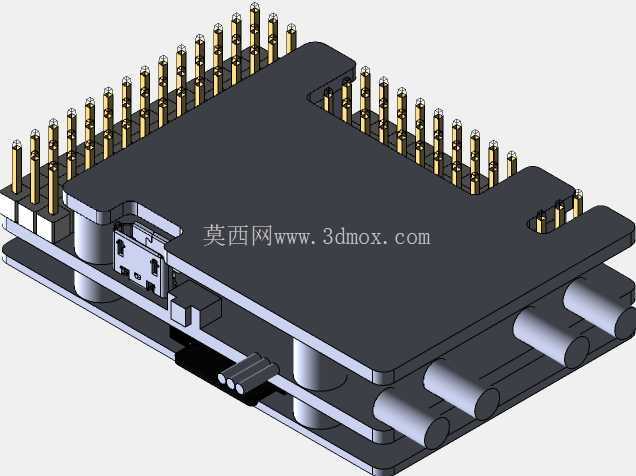

　　这款飞控硬件的结构设计完全围绕固定翼航模的装机适配需求展开，在做三维建模阶段，首先要考虑的就是航模内部狭窄的安装空间约束，整体板型采用切角矩形设计，四个边角做了圆弧过渡处理，避免装机时剐蹭航模内部的泡沫或者蒙皮结构，板身厚度控制在常规PCB加元件焊装后的合理区间，不会占用过多的机身纵向空间。从接口布局来看，板边排布的两排直插排针采用统一间距设计，排针高度经过选型匹配，既保证外接舵机、GPS、电流计等外设时的插接可靠性，也不会因为排针过高导致装机时需要额外切削机身隔舱，排针的引脚定义排布遵循固定翼飞控的常规接线逻辑，信号、电源、接地引脚分组排布，减少用户接线时的错接概率，也方便后期做线束整理。

　　板载的接口模块做了下沉式布局考量，比如侧面的调试接口、外接存储接口，都设置在板身侧边的凹槽区域，插接调试线的时候不会和周边的安装柱、机身结构产生干涉，不需要额外抬高飞控安装位就能完成接线操作。板身预留的四个安装孔位采用对称布局，孔位间距匹配市面上主流的固定翼飞控安装减震垫规格，安装孔周边做了露铜加固处理，锁附螺丝的时候不会出现PCB基材开裂的问题，孔位周边预留了足够的减震球安装空间，搭配常规的硅胶减震球就能有效过滤航模飞行时的发动机振动、机身气动振动对飞控传感器的干扰。

　　从功能结构的布局来看，板载的气压计、IMU传感器模块都设置在板身靠近几何中心的位置，远离板边的功率元件、电源接口，减少电源纹波、大电流走线对传感器采样精度的影响，传感器区域的结构预留了屏蔽罩安装位，后期可以加装金属屏蔽罩隔绝外部电磁干扰，保证飞行过程中姿态数据采集的稳定性。板身一侧排布的多组圆柱形接口是电源输出通道，接口直径匹配常规的航模电源插头规格，接口的焊盘做了加大处理，能够承受固定翼航模多个舵机同时工作时的峰值电流，不会出现焊盘脱焊、接触不良的问题。在做结构建模的时候，所有元件的高度都做了公差校核，最高的元件高度不超过排针的顶端高度，这样飞控板叠放收纳或者装机时上压其他模块的时候，不会出现元件被压损的情况。板身的切角设计不是单纯的造型处理，其中一个切角是为了避让固定翼机身内部的舵机走线槽，另一个切角对应机身隔舱的加强筋位置，装机时不需要对机身结构做额外切削就能直接放入预设的安装位，大幅降低航模组装的改装工作量。排针的排布方向也做了优化，所有外接排针都朝向板身外侧，接线时线束可以顺着机身走线方向排布，不会出现线束弯折半径过小导致的线芯断裂问题，板边的走线区域预留了线束扎带固定位，接线完成后可以用扎带将线束固定在板边，避免飞行过程中线束晃动拉扯接口导致接触不良。

　　这款飞控的结构设计没有追求过度的轻量化，而是在保证结构强度的前提下控制整体重量，PCB板厚选用常规的航模飞控标准厚度，既不会因为板身过薄在装机时出现弯折变形，也不会因为板身过厚增加不必要的整机重量，影响固定翼航模的续航和飞行性能。从安装边界来看，这款飞控的整体外轮廓尺寸适配从迷你飞翼到大尺寸固定翼的多数机型安装位，安装孔位的兼容性设计也让它可以替换市面上多数同规格的固定翼飞控，不需要用户重新打孔修改机身结构，替换成本极低。在建模过程中，所有元件的装配间隙都留足了生产公差，不管是PCB打样还是元件贴装，都不会出现元件干涉、装配不上的问题，排针和板身的垂直度也做了装配约束，保证插接外设时的顺畅度，不会出现排针歪斜导致插针弯针的情况。
