航模用外转子无刷动力电机结构

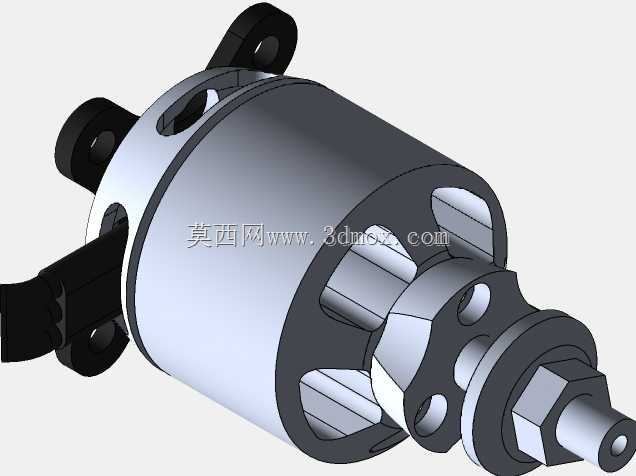

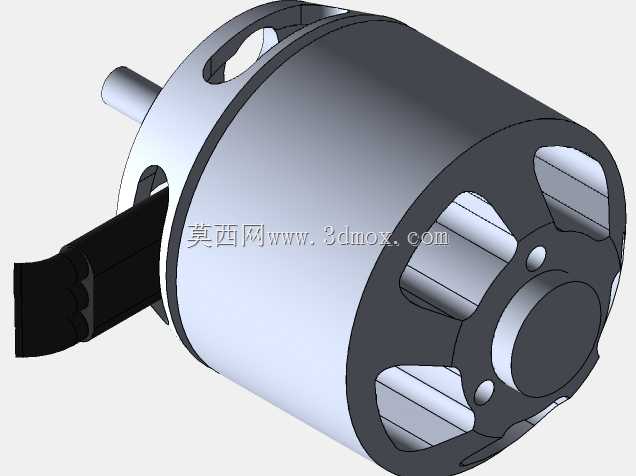

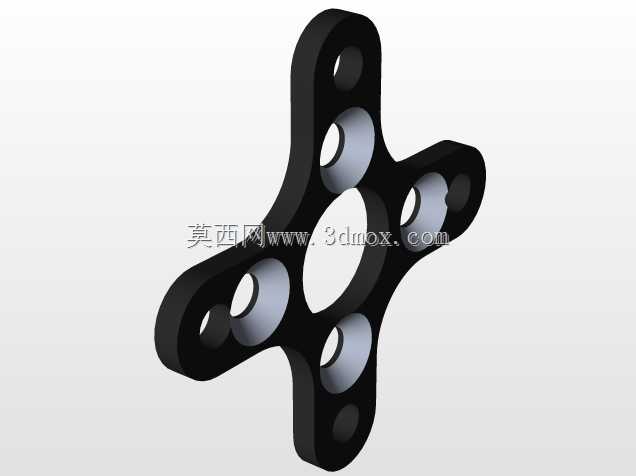

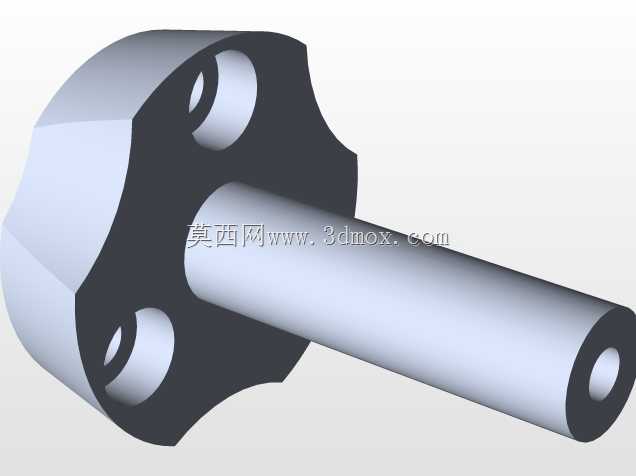

这款外转子结构的动力部件，主要面向固定翼航模、小型多旋翼飞行器的动力输出场景，是航模动力系统里直接驱动螺旋桨产生拉力的核心执行部件。从结构设计来看，采用外转子布局的核心思路是让转子外壳直接随磁钢旋转，省略了传统内转子电机额外的输出传动结构，转子外壳直接预留螺旋桨安装位，能大幅降低动力传递过程中的损耗，同时外转子的转动惯量更大，在驱动大直径低速螺旋桨时能获得更平顺的扭矩输出特性，匹配航模飞行时需要的持续稳定拉力输出需求。安装边界上，后端的十字形安装座预留了四个标准安装孔位，孔位间距匹配常规航模机身的电机安装座标准尺寸，安装时可通过四颗螺丝直接固定在机身防火板或者机臂端面上，不需要额外设计转接结构，能减少整机设计时的安装适配工作量。前端输出轴采用阶梯轴设计，依次设置了轴肩、螺纹段，配套锁紧螺母可以将螺旋桨、桨垫牢牢压紧在转子端面上，避免飞行过程中高速旋转出现桨叶松脱的风险，轴端的中心孔还可适配桨罩的定位凸台，保证螺旋桨旋转时的动平衡精度，降低飞行时的振动。结构细节上，定子部分固定在中心基座上，绕组的散热通过转子外壳上的多个镂空开孔实现，电机高速旋转时，外部空气可以通过开孔直接流过定子绕组表面，带走持续大电流工作产生的热量，避免长时间满油门工作出现绕组过热退磁的问题。出线端从安装座侧方引出，预留的线长足够匹配常规电调的安装位置，走线时可以顺着机身结构布线，不会和旋转的转子部分产生干涉。在实际选型适配时，这类结构的动力部件可以根据飞行器的起飞重量、预期飞行速度匹配对应尺寸的螺旋桨，外转子的扭矩特性可以让它在较低的转速下就输出足够的拉力，不需要搭配复杂的减速齿轮组，既减轻了整机动力系统的重量，也减少了传动结构带来的故障点，对于小型电动航模来说，这种结构的动力部件在维护时也十分便捷，只需要检查安装螺丝是否松动、输出轴是否有变形，就可以完成日常的飞行前检查，不需要拆解内部结构做复杂保养。
