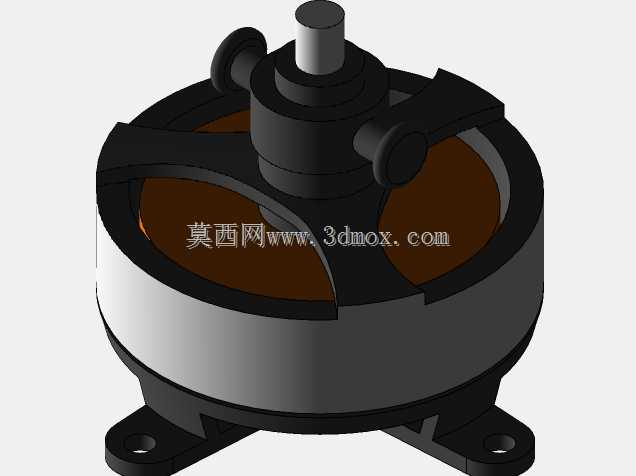

2205规格1400Kv外转子无刷动力装置

　　这款外转子无刷动力装置，核心适配小型多旋翼航模、固定翼特技航模以及轻量化桌面级小型动力传动场景，在航模应用场景中，其1400Kv的转速常数匹配3-4S锂聚合物供电规格，能够为起飞重量在800g-1200g区间的多旋翼飞行器提供充足的单轴拉力，搭配对应规格螺旋桨时，单轴最大静拉力可覆盖600g-850g区间，满足航拍载机、入门级穿越机的动力冗余需求。从结构设计思路来看，采用外转子结构布局，将绕组定子固定在中心基座，永磁钢体贴附于旋转外壳内壁，相比同规格内转子结构，能够在更小的轴向尺寸下获得更大的扭矩输出，省去额外减速齿轮组的结构冗余，降低动力传动过程中的能量损耗与故障点。产品的功能特性上，定子绕组采用集中式绕线工艺，

　　铁芯选用高导磁低损耗硅钢片叠压而成，能够有效降低高频运转下的铁损与涡流发热，端盖处预留的散热缺口可在转子旋转时形成主动气流，带走绕组与轴承位置的累积热量，保障持续大油门工况下的运行稳定性。外形尺寸与安装边界方面，定子外径对应22mm规格，电机主体不含输出轴的轴向高度为5mm，底部安装基座采用十字交叉带安装孔的支脚结构，安装孔位间距适配16mm与19mm两种主流航模电机安装孔距，支脚处的安装孔可适配M2与M2.5规格的固定螺丝，输出轴直径为3mm，轴伸长度为8mm，能够直接匹配主流5寸、6寸航模螺旋桨的安装孔径，无需额外转接衬套。在实际选型适配时，需要注意该动力装置的旋转方向可通过调换三相接线顺序任意切换，适配正反桨的安装需求，

　　两端轴承采用微型深沟球轴承，径向游隙控制在合理区间，既保障高速旋转时的轴系跳动量控制在0.02mm以内，又能降低轴承运转的摩擦阻力，延长整机使用寿命。除航模场景外，该结构的动力装置也可经过适配改造后用于小型智能小车驱动、桌面级自动化设备的动力输出单元，只要匹配对应电压的电调驱动模块，即可实现稳定的转速调节与扭矩输出，其轻量化的外壳设计也能降低搭载设备的整体自重，提升移动类设备的续航表现。
