ББСП-250分解器结构三维建模

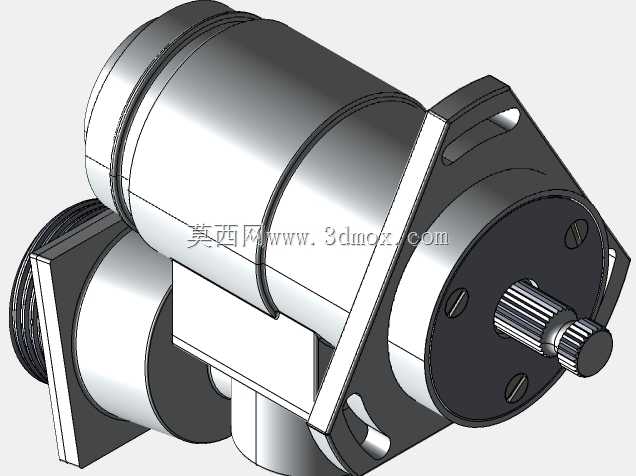

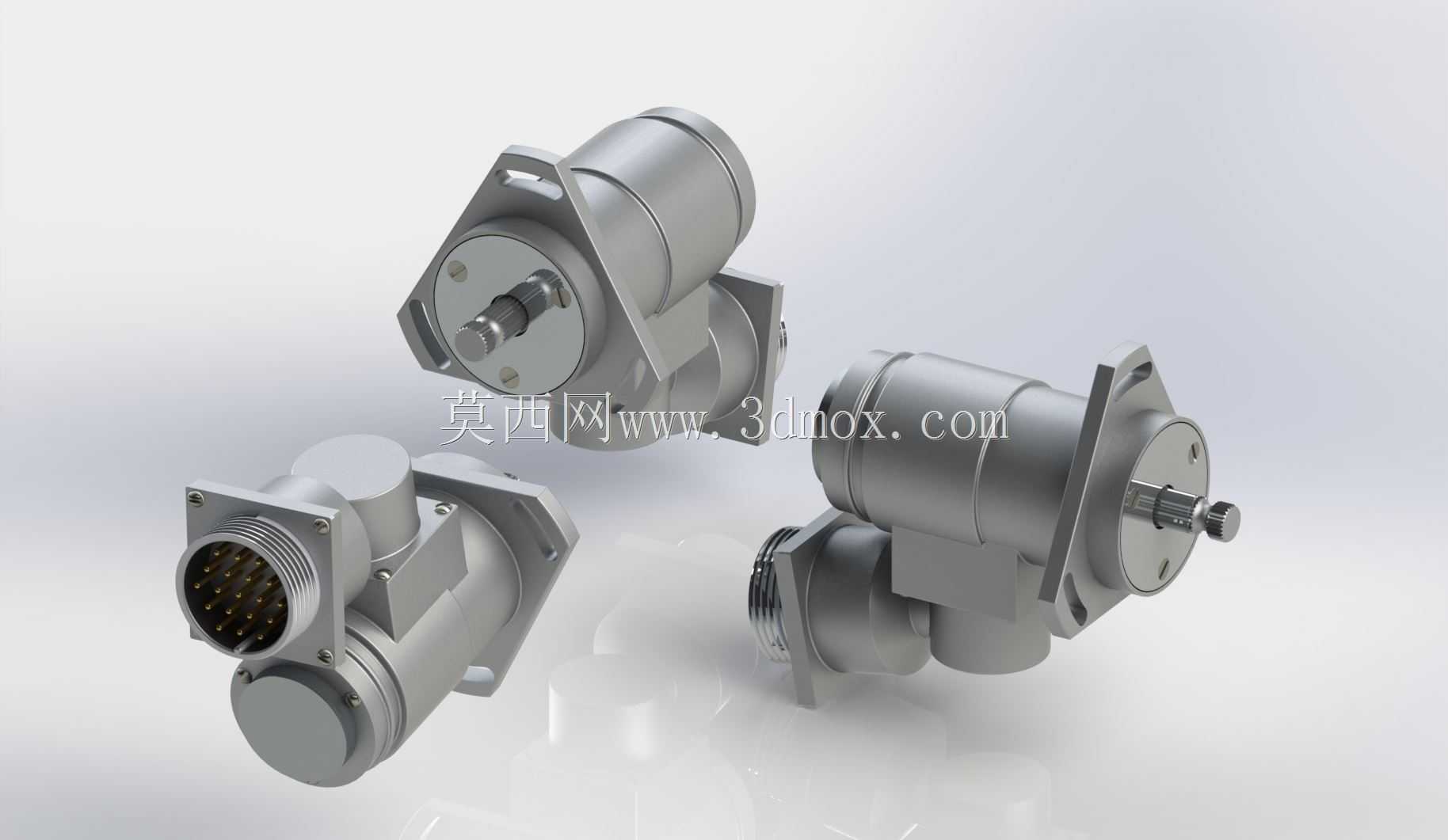

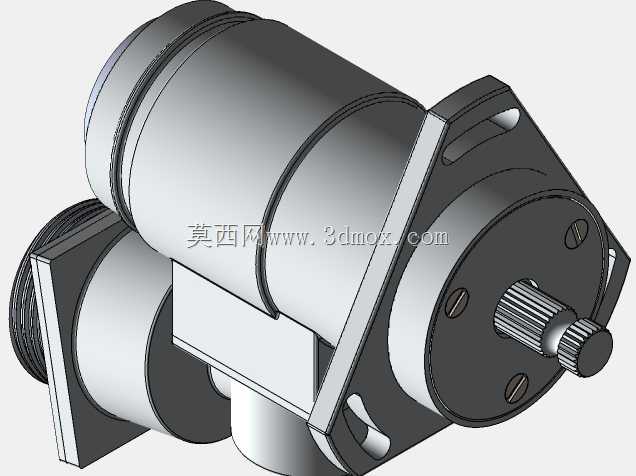

本次建模的ББСП-250分解器，属于机电伺服系统里常用的角位置传感元件，日常多配套在高精度伺服传动、航空机电配套、工业自动化位置反馈回路里，用来实时检测转轴的角位移、角速度参数，给控制系统输出精准的位置反馈信号，是闭环伺服控制里不可缺少的传感部件。从结构设计来看，这款分解器采用全金属密封外壳，主体外壳采用圆柱形一体化铣削成型，侧面预留航空插头安装位，用来输出绕组的电信号，前端带法兰安装边，法兰上预留对称的安装通孔，安装时可以通过法兰面直接贴合在配套设备的安装基准面上，用螺栓紧固即可完成固定，安装基准面的平面度要求控制在0.02mm以内，避免安装应力导致内部定子绕组偏移影响检测精度。输出轴端采用凸轴结构，轴径配合公差选h6级，和被测转轴通过联轴器连接时可以保证同轴度要求，避免轴系偏摆带来的检测误差。设计时特意将绕组部分完全封装在金属壳体内，外壳做了导电氧化处理，既可以抵御工业现场的油污、粉尘侵蚀，也能起到电磁屏蔽作用，减少外界电磁干扰对信号输出精度的影响。从安装边界来看，主体圆柱外径控制在65mm范围内，整体轴向长度不含输出轴为82mm，法兰安装边的对角安装孔距为78mm，安装时预留的周边操作空间不小于15mm即可满足接线、紧固的操作需求，整体体积紧凑，适合在安装空间受限的伺服机构里集成使用。结构上分解为定子组件、转子组件、外壳端盖、航空插座、安装法兰几个独立模块，建模时每个配合面都保留了实际的公差间隙，比如转子和定子之间的气隙尺寸控制在0.3mm，和实际产品的装配要求一致，端盖和外壳的配合采用止口定位，止口配合公差选H7/h6，保证装配时的同轴度。输出轴和端盖之间预留了密封槽位，可以安装密封圈实现轴端的防尘密封，适配多粉尘、有少量油污的工业使用场景。这类分解器和普通光电编码器相比，抗振动、抗冲击性能更强，适合在工况相对恶劣的工业传动、重型伺服设备上使用，建模时还原了所有外部安装接口、连接结构的尺寸，不管是用来做设备整体装配的干涉检查，还是做配套安装支架的结构设计，都可以直接调用模型进行装配验证，不需要反复核对实物尺寸。侧面的航空插头采用19芯标准连接器，针脚定义和同系列产品通用，建模时还原了插头的安装位尺寸和插针排布位置，方便后续做接线布线的空间校验。
