四边扁平封装集成电路芯片结构

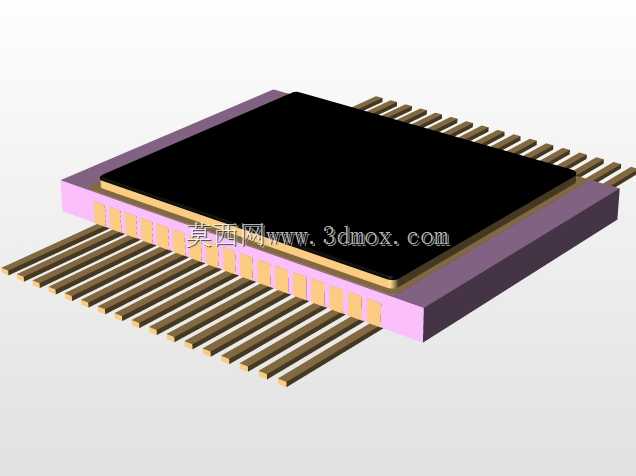

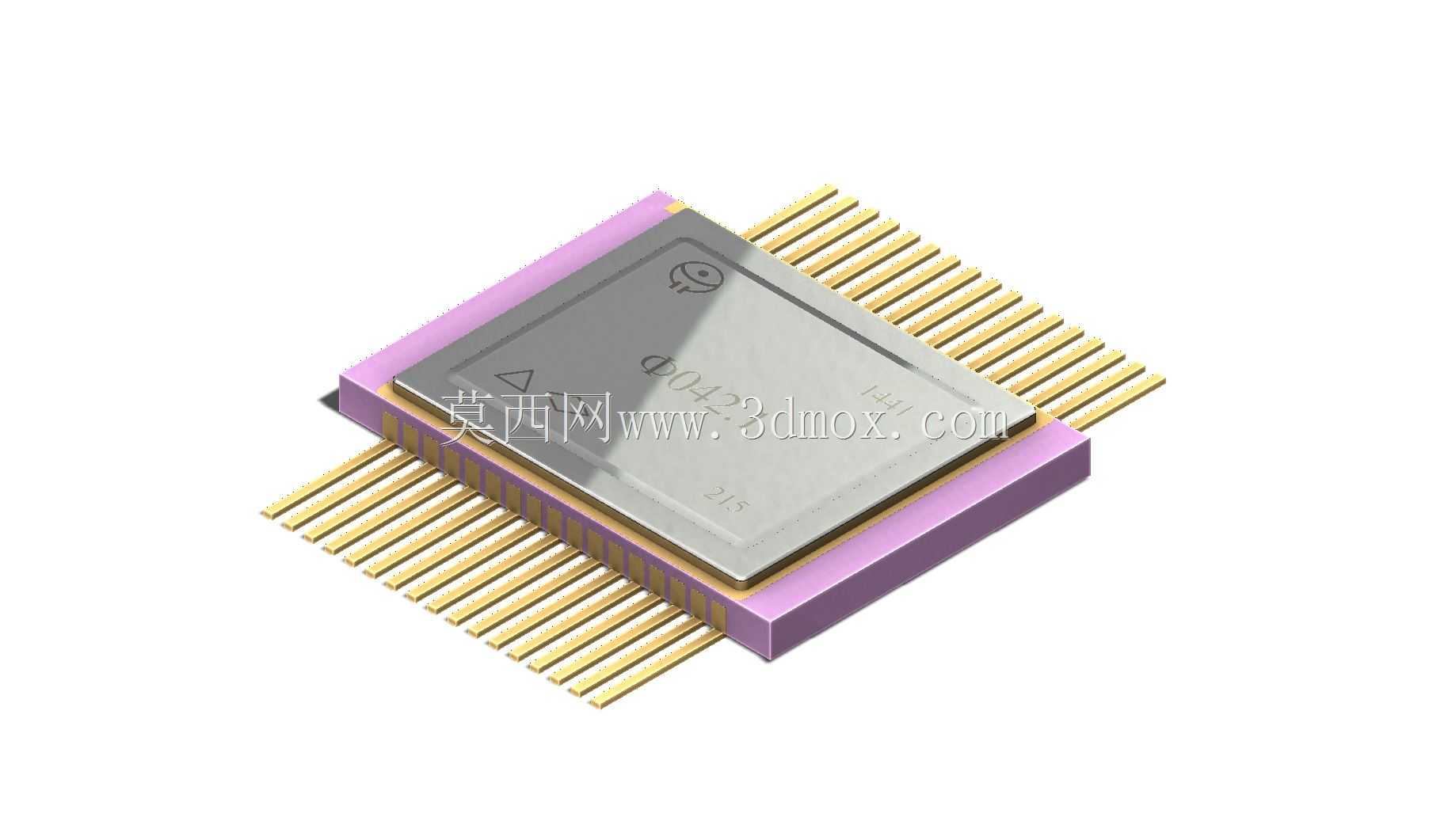

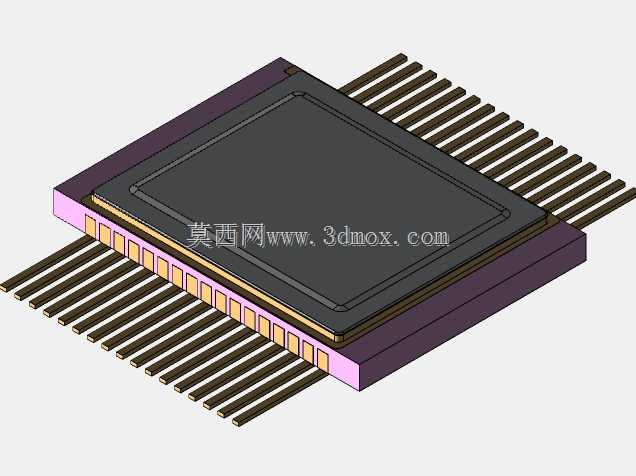

在工业控制板卡、消费电子主板、车载电控单元的硬件设计环节，四边引出扁平封装的芯片是板级布局中高频出现的元器件，这类封装的芯片兼顾了引脚数量与板面占用面积的平衡，适合中等引脚规模的逻辑控制、信号转换类芯片使用。从结构设计来看，该类封装的主体采用陶瓷与塑封复合的基座设计，基座边缘均匀排布镀金引出引脚，引脚采用翼型向外延伸的形态，在SMT回流焊接过程中，引脚与PCB焊盘的贴合面积充足，焊接后的应力能够通过引脚的微变形释放，避免温度循环过程中引脚与基座连接处出现开裂失效。设计这类封装的三维结构时，首先要明确引脚的中心间距参数，常规同规格封装的引脚间距多为1.27mm或0.8mm，建模时需要保证每一侧引脚的共面度误差控制在0.1mm以内，否则在实际装配时会出现虚焊、引脚翘起等工艺问题。基座的主体外形为正方形，边缘做了微小的倒角处理，基座表面预留了标识刻印区域，用于标注芯片型号、引脚1定位标识、生产批次溯源标记，其中引脚1的定位标识采用三角形凹印设计，在PCB布局时能够快速对应丝印层的定位标记，避免装配时芯片方向装反导致的电路烧毁。从安装边界来看，这类芯片在板上布局时，需要在引脚外侧预留至少2mm的工艺空间，满足回流焊时的热风流通与后期返修的操作空间，芯片基座底部与PCB板面之间的间隙通常控制在0.2mm左右，既能够保证焊接时助焊剂的挥发通道顺畅，也能避免间隙过大导致的引脚受力变形。在实际的整机应用中，这类封装的芯片广泛用于工业PLC的输入输出逻辑模块、民用家电的主控板、通信设备的信号转接板上，相比直插封装的同功能芯片，其占用的板面面积缩小60%以上，高频信号传输时的引脚寄生参数更小，能够支持最高数十兆赫兹的信号传输速率。建模过程中，引脚的折弯角度是需要重点校验的参数，引脚从基座引出后先水平延伸一段距离，再向下折弯形成与焊盘接触的焊接段，折弯处的圆角半径不能过小，否则反复热胀冷缩后引脚容易出现金属疲劳断裂，基座的封装层厚度也要匹配行业通用的 pick-and-place 设备吸嘴尺寸，保证自动化贴装时吸嘴能够稳定吸附芯片主体，不会出现吸偏、掉件的问题。
