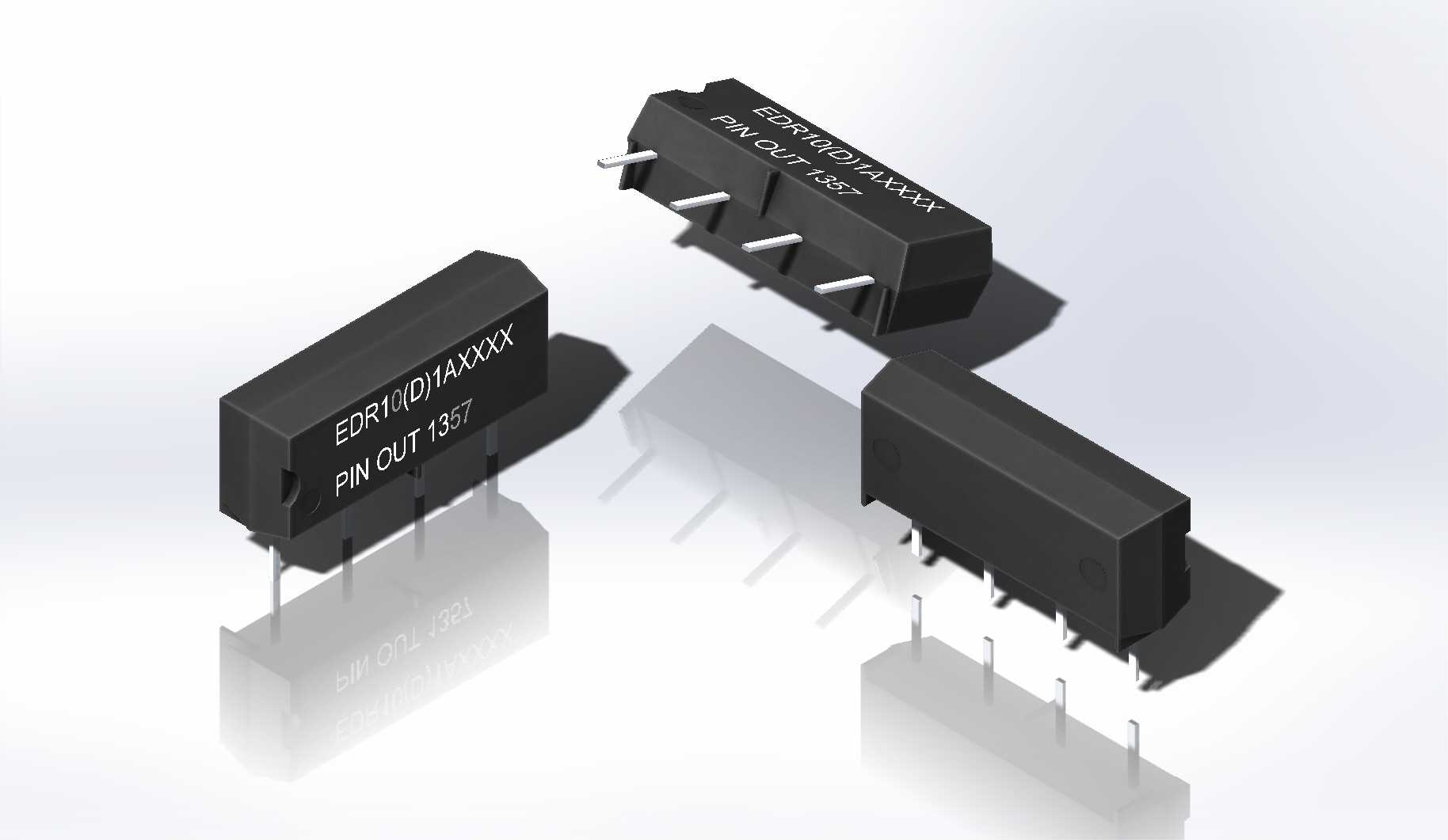

直插式四脚簧片继电器结构设计

项目分类:继电器 发布时间:2022-01-04 ID:494208
  • 直插式四脚簧片继电器结构设计
  • 直插式四脚簧片继电器结构设计
  • 直插式四脚簧片继电器结构设计

  这款直插式簧片继电器的结构设计,核心围绕小功率信号回路的可靠通断需求展开,在工业控制板卡、测试测量仪器、通讯信号切换回路这类对触点接触稳定性、信号损耗要求严苛的场景中,这类元件的适配性远高于普通电磁继电器。不同于常规敞开式触点继电器的结构,簧片触点被完全密封在继电器本体的黑色绝缘塑壳内部,触点表面不会受外界粉尘、潮气、腐蚀性气体的侵蚀,哪怕是在多尘的车间控制柜内、或是温湿度波动较大的户外分布式采集节点中,也能长期保持稳定的接触电阻,不会出现触点氧化导致的信号衰减、接触不良问题。

  从结构设计的细节来看,这款继电器采用标准双列直插引脚布局,四个引出插脚的间距完全匹配通用PCB板的2.54mm网格孔位,插脚采用镀锡铜材质,既保证焊接时的上锡性能,也具备足够的机械强度,在波峰焊、手工焊接过程中不会出现引脚变形、塑壳受热软化移位的问题。塑壳本体采用耐温阻燃的工程塑料注塑成型,表面做哑光磨砂处理,壳体上模压清晰的引脚定义标识,安装时无需额外查阅规格书就能快速确认引脚功能,避免装反导致的电路故障。壳体的边角做小圆弧过渡处理,没有尖锐的披锋棱角,在自动化插件设备的供料轨道中输送时不会出现卡料问题,适配大批量SMT+波峰焊的生产流程。

  在安装边界的设计考量上,这款继电器的本体高度控制在10mm以内,横向占用的PCB板面积仅相当于两个0805封装电阻的占位空间,在高密度排布的控制板卡上,不会和周边的电解电容、接插件等 taller 元件产生空间干涉,板卡堆叠安装时也不会因为元件高度差导致装配卡滞。引脚伸出塑壳底部的长度控制在3.2mm,既能保证穿过标准1.6mm厚度PCB后露出足够的焊接长度,也不会因为引脚过长导致焊接后多余引脚剪除时的应力传递到壳体内部,损伤密封的簧片结构。

  从功能特性的设计逻辑来看,簧片触点的接触压力经过精准调校,既保证触点闭合时的接触电阻控制在毫欧级,减少微弱信号传输过程中的压降损耗,也不会因为接触压力过大导致驱动线圈的功耗升高,适配3.3V、5V等常规逻辑电平的驱动需求,不需要额外增加驱动放大电路就能直接由MCU引脚驱动,简化外围电路的设计复杂度。密封的触点结构还具备优秀的绝缘耐压性能,触点与线圈之间的绝缘强度满足低压控制回路的安规要求,在强弱电隔离的信号采样回路中,能够实现控制侧与负载侧的可靠电气隔离,避免强电串入损坏后端的弱电控制芯片。

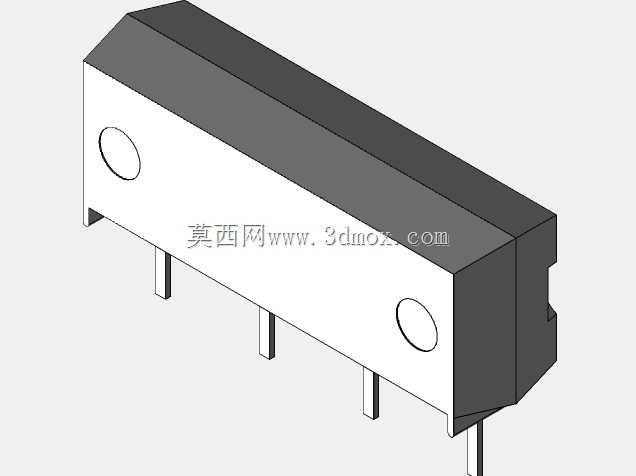

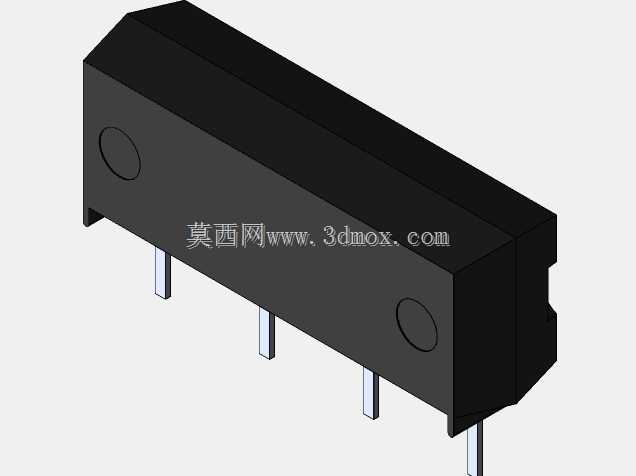

  在实际选型应用中,这类簧片继电器常被用在多路信号巡检仪的通道切换回路、高精度数据采集卡的量程切换单元、老旧通讯设备的线路转接模块中,相比半导体类的电子开关,它不存在导通压降、漏电流的问题,传输微弱的模拟量信号时不会引入额外的测量误差,触点闭合时的导通状态完全等同于物理导线,能够满足毫伏级小信号的无损耗传输需求。建模过程中对塑壳的拔模角度、引脚的定位台阶、内部簧片与线圈的容纳腔体都做了1:1的还原,壳体的合模线位置、表面标识的凹凸深度都和实物保持一致,在做PCB板的3D布局校验时,能够精准模拟元件的实际占位,提前排查装配过程中可能出现的元件干涉、引脚对位偏差等问题,减少打样阶段的改板次数。不同于功率继电器需要考虑灭弧、散热的结构设计,这款信号类簧片继电器的结构更紧凑,对尺寸精度的要求更高,建模时所有配合面的公差都按照电子元器件的行业标准做了预留,引脚的位置度偏差控制在0.1mm以内,完全匹配PCB封装库的设计要求,结构工程师在做整机布局时可以直接调用,不需要额外调整尺寸参数。
