小型铅件冲压成型工装结构设计

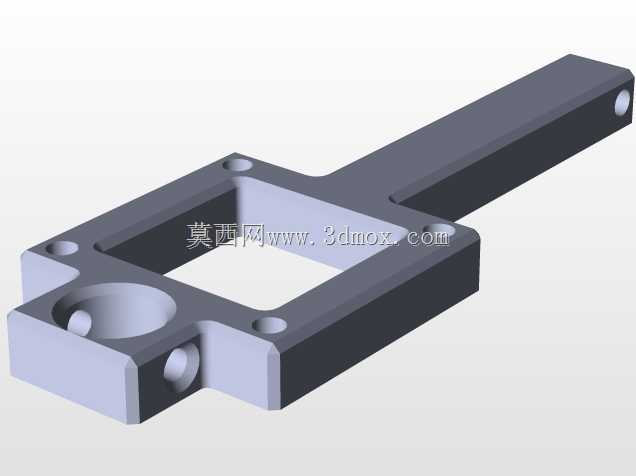

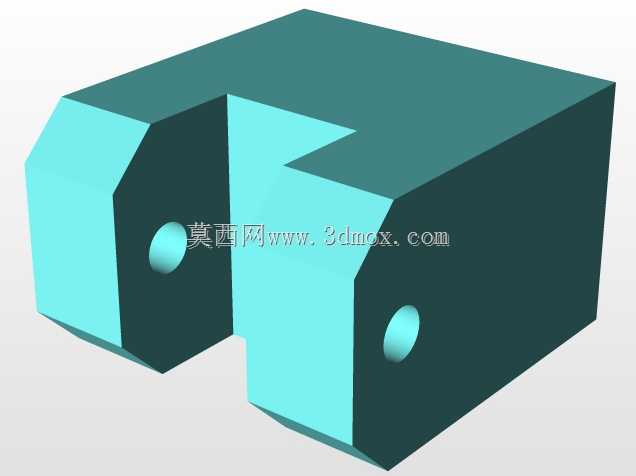

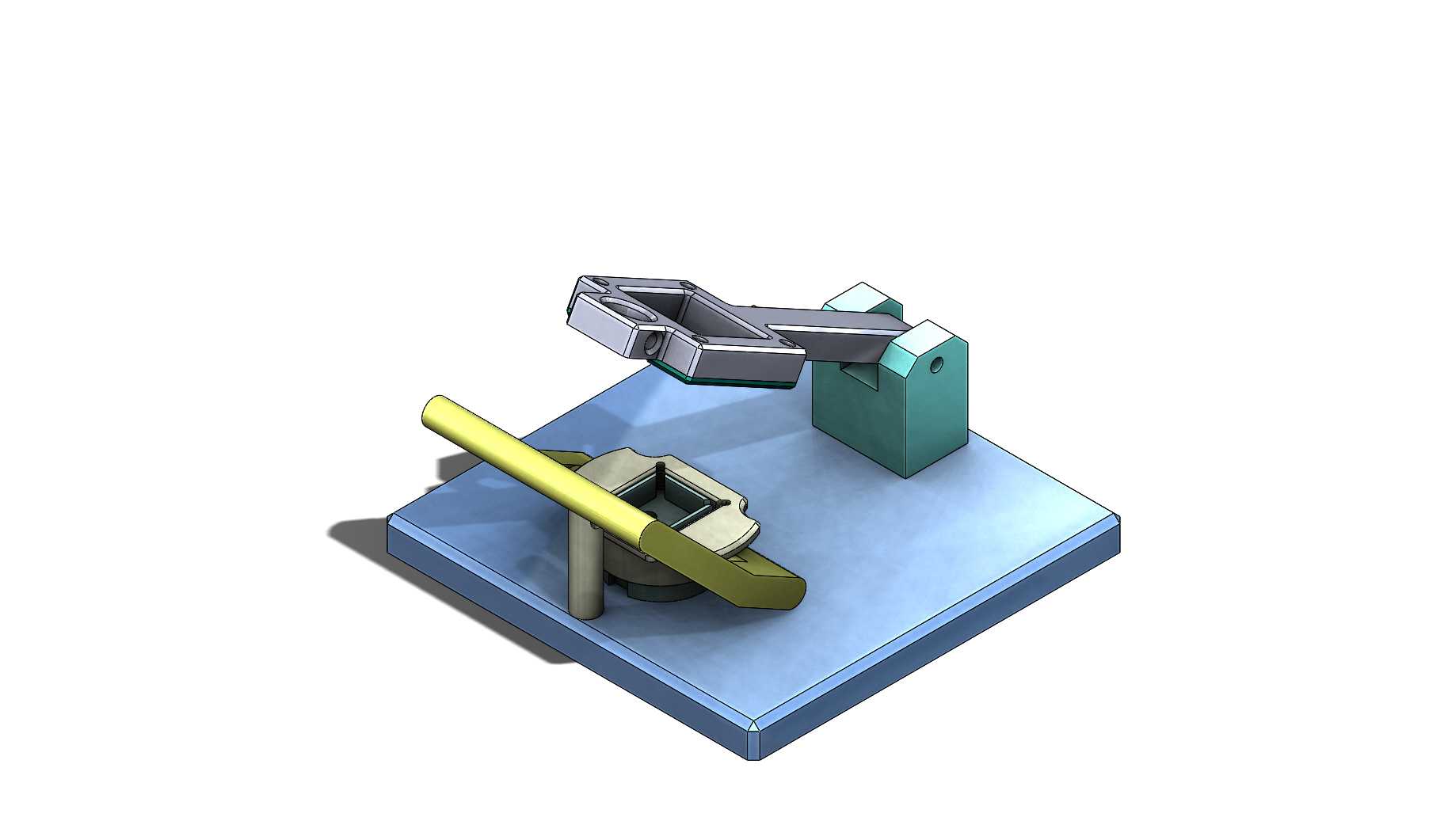

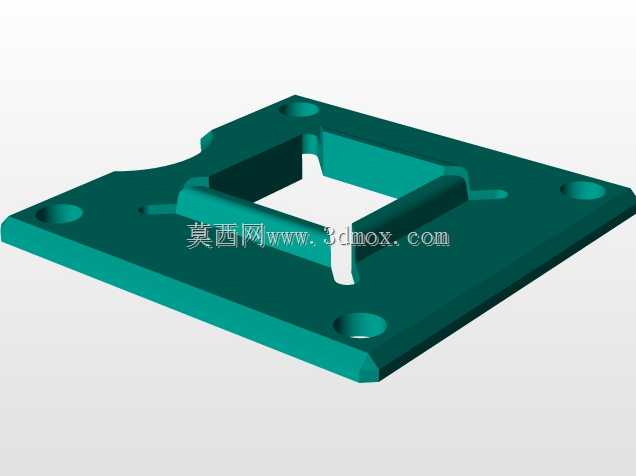

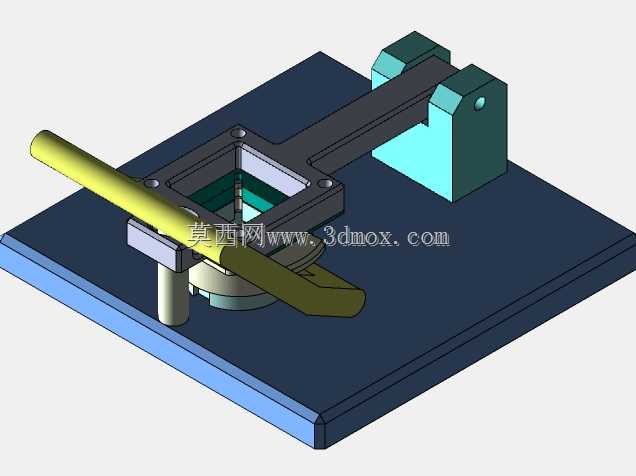

　　这套小型铅成型装置主要面向小批量铅质零件的压制成型场景，常见于铅封配件、小型铅配重块、电子行业铅屏蔽件的小批量试制与零散加工环节，适配没有配置大型冲压设备的维修车间、五金加工小作坊以及实验室打样场景，无需外接动力源，依靠手动操作即可完成铅坯的压型作业，整体结构紧凑，对安装场地的空间要求极低。从结构布局来看，装置采用方形钢板作为安装基座，基座表面做了平整磨削处理，保证压型过程中整个工装的稳定性，基座上通过螺栓固定了两个核心功能模块：一是带翻转压臂的施压组件，二是带定位型腔的下模固定座。施压组件的支撑座采用方块式结构，通过内六角螺栓锁紧在基座后侧，支撑座上端通过销轴连接翻转式压臂，压臂前端安装有与下模型腔匹配的上模压头，

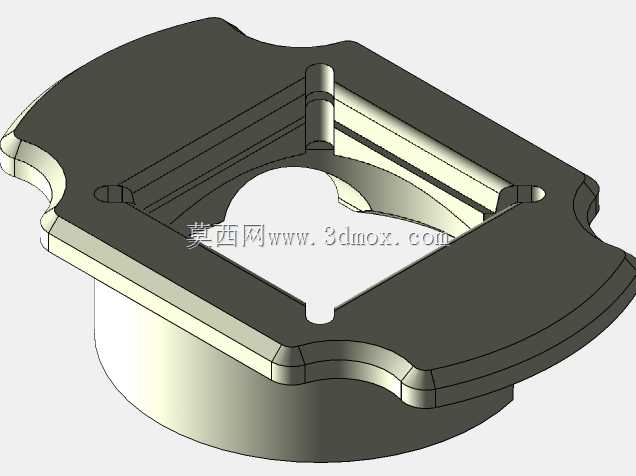

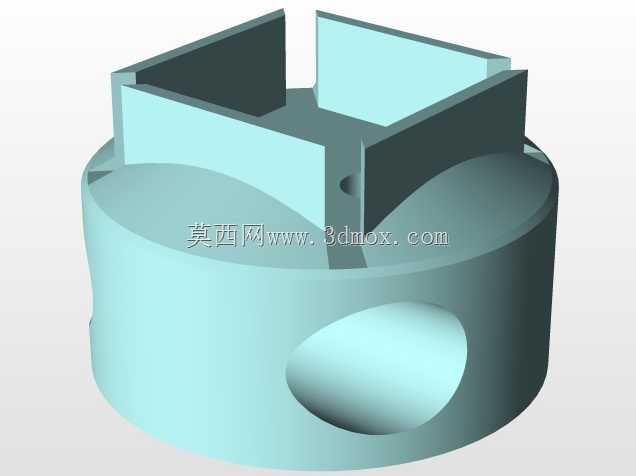

　　压臂侧面延伸出加长操作杆，利用杠杆原理放大操作力，操作人员只需下压操作杆即可带动上模完成压合动作，松开操作杆后压臂可通过销轴处的复位结构自动抬升，方便取放工件。下模固定座设置在基座前侧的中心位置，型腔尺寸与待加工铅件的外形完全匹配，型腔边缘做了15度的导入倒角，方便铅坯快速放入定位，避免压型过程中出现坯料偏移导致的零件壁厚不均问题。设计过程中充分考虑了铅材质质地偏软、受压易变形的特性，上模压头的下压行程做了硬限位设计，当压臂下压到设定位置时，压臂尾部会与支撑座上的限位凸台接触，避免压力过大导致铅件被压溃，同时也能防止操作力过大损坏模具型腔。整个装置的安装边界控制在长300mm、宽250mm、高200mm以内，总重量不超过15kg，

　　基座底部预留了四个M8的螺栓安装孔，既可以直接放置在工作台面上使用，也可以通过螺栓锁紧在标准钳工台台面上，应对大压力操作时的工装窜动问题。压臂与支撑座的连接销轴采用间隙配合设计，销轴表面做了淬火处理，提升长期翻转使用的耐磨性能，压头与下模的对位精度控制在0.1mm以内，保证压出的铅件飞边厚度控制在0.2mm以内，后续只需简单修整即可满足使用要求。在实际使用场景中，操作人员只需将裁切好的铅坯放入下模型腔，扳动操作杆完成压合，抬升压臂即可取出成型后的铅件，整个操作流程耗时不超过10秒，单人即可完成全部作业，无需额外辅助人员。针对铅加工过程中容易出现的粘模问题，上模和下模的成型表面都做了抛光处理，表面粗糙度达到Ra0.8，

　　长期使用过程中只需定期涂抹少量脱模油即可避免粘模，无需复杂的维护流程。装置的所有结构件都采用常见的Q235钢材加工，加工难度低，普通铣床、钻床即可完成全部零件的加工，制造成本低廉，适合小批量自行加工制作，当需要加工不同规格的铅件时，只需更换对应的上模压头和下模型腔即可，无需更换整个基座和施压组件，具备一定的通用性。考虑到手动操作的安全性，压臂的操作杆末端套有防滑橡胶套，避免操作过程中手打滑，整个装置没有外露的尖锐棱角，所有结构边缘都做了R2的倒圆角处理，防止操作过程中划伤操作人员。在结构强度校核方面，支撑座和压臂的截面尺寸都经过受力验算，在最大操作力150N的情况下，压臂的最大变形量不超过0.05mm，完全满足铅件成型的刚度要求，不会因为长期使用出现结构变形导致的压型精度下降问题。
