乘用车外流场气流特性仿真分析模型

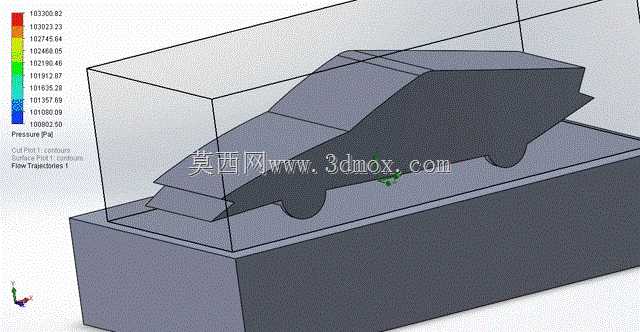

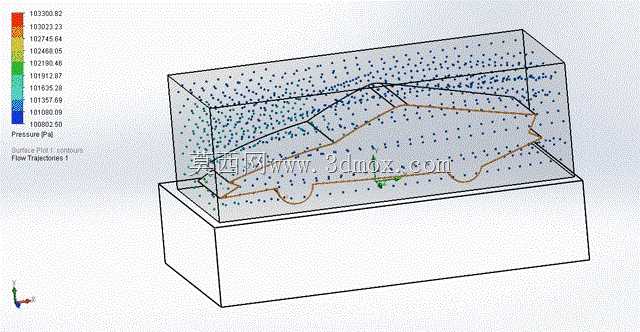

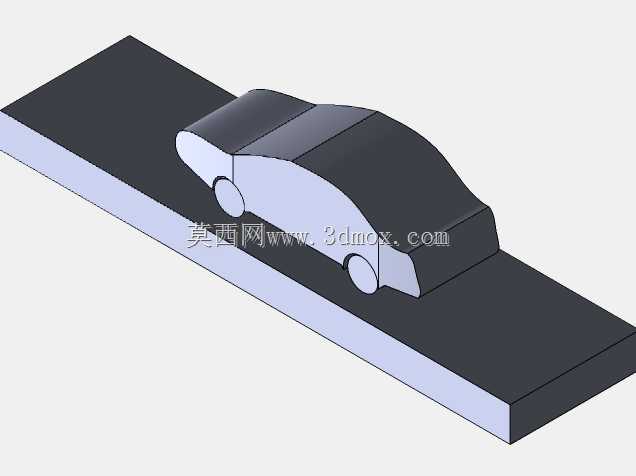

在整车正向开发流程中，空气动力学性能开发是决定整车能耗水平、高速行驶稳定性、风噪表现的核心环节，这套仿真模型围绕乘用车外流场气流运动规律搭建，可直接对接前期造型评审阶段的性能验证需求。不同于后期实车风洞试验需要等油泥模型制作完成才能开展，三维仿真阶段可以在造型CAS面冻结前就介入，通过对车身周围流场的压力分布、流速梯度、尾涡结构的可视化呈现，快速定位造型面存在的气流分离点，为造型优化提供量化的工程依据。模型中包含完整的计算域边界设置，计算域的尺寸选取充分考虑了实车的阻塞比要求，前方来流段长度预留足够距离保证气流到达车身时充分发展，后方尾流段延伸足够长度以完整捕捉尾涡的生成与耗散过程，两侧及顶部边界与车身的距离也满足仿真计算的规范要求，避免边界效应对流场计算结果产生干扰。模型中对车身表面的几何处理做了针对性简化，删除了对宏观流场影响极小的细小特征，比如门把手凹槽、车身接缝、雨刮结构等，在保证计算精度的前提下有效降低网格划分难度，提升计算效率。从功能特性来看，这套模型可输出车身表面的压力云图、不同截面的流速矢量图、尾流区的涡量分布结果，能够直观呈现不同车身造型下车头正压区的大小、A柱区域的气流分离情况、车尾尾涡的结构形态，这些结果直接对应整车风阻系数、升力系数、气动侧风稳定性的核心性能指标。在实际工程应用中，这类模型还可拓展用于不同后视镜造型对侧窗风噪的影响分析、底盘平整化设计对整车阻力的贡献量验证、不同尾翼造型对下压力的调节效果评估，覆盖从前期造型优化到后期性能验证的多个开发节点。建模过程中充分考虑了不同车型的适配性，通过替换车身几何模型即可快速完成不同造型方案的流场仿真对比，无需重复搭建计算域与边界条件，大幅缩短多方案对比的周期。
