可调式直升机旋翼驱动传动机构

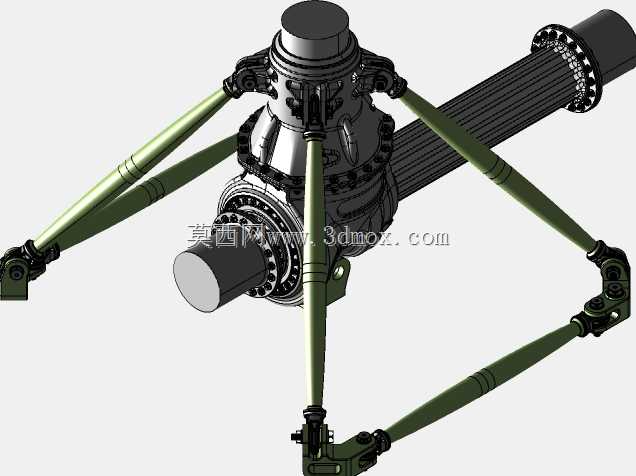

该机构作为直升机旋翼系统的核心传动单元，主要承担将发动机输出动力传递至主旋翼、同时实现旋翼桨距动态调节的功能，直接决定直升机的飞行姿态控制精度与动力传输效率，在民用通航直升机、军用武装直升机、无人直升机的旋翼系统设计中均有广泛适配空间。从结构设计逻辑来看，该机构采用同轴分腔布局，中心主传动轴贯穿主减速器壳体，输入端通过法兰端面与发动机输出轴刚性连接，输出端通过周向均布的六组拉杆与旋翼桨夹铰接，既能够传递大扭矩旋转动力，又可通过拉杆的轴向位移实现旋翼总距、周期变距的精准调节，避免了传统传动机构中动力传输与姿态调节路径干涉的问题。主壳体采用一体化铸造成型后做精加工处理，内部集成圆锥齿轮传动副与角接触推力轴承组，可同时承受旋翼旋转产生的轴向升力、周向扭矩与变距过程中的交变侧向载荷，壳体外侧预留的安装边带有12个均布定位销孔，可直接与直升机主承力框架的安装座配合，安装边端面平面度公差控制在0.02mm以内，保证传动机构的安装同轴度要求。周向布置的变距拉杆采用航空高强度合金钢材质，杆身做轻量化掏料处理，两端采用自润滑关节轴承与中央倾斜盘、桨夹摇臂连接，关节轴承的径向游隙控制在0.01-0.03mm区间，既保证变距动作的响应灵敏度，又可抵消飞行过程中旋翼产生的高频振动，避免拉杆出现疲劳断裂。从安装边界来看，该机构整体径向最大尺寸适配中型直升机的主旋翼轴安装空间，轴向安装高度可根据不同机型的机身框架深度做适配调整，输入端轴径与尾传动输出接口均采用标准航空法兰接口，可直接匹配不同功率等级的涡轴发动机输出端，无需额外做转接结构设计。在实际工况适配中，该机构的润滑系统采用壳体内部油道飞溅润滑+外部强制喷油润滑结合的方式，可在-40℃到120℃的环境温度区间稳定工作，能够承受直升机做机动飞行动作时产生的瞬时过载，传动效率可达96%以上，相比传统铰接式旋翼传动机构，零件集成度提升30%，维护时仅需拆解外侧端盖即可完成轴承与密封件的更换，大幅降低地勤维护工作量。设计过程中针对变距拉杆的运动行程做了运动仿真校核，保证在最大总距、最大周期变距工况下，拉杆与主壳体、相邻拉杆之间无运动干涉，所有铰接点的运动轨迹均处于设计包络范围内，同时对壳体、传动轴、拉杆等核心承力部件做了有限元强度校核，在最大极限载荷工况下，部件最大应力均低于材料屈服强度的60%，满足航空部件的疲劳寿命要求。
