多法兰连通式流体输送泵体结构

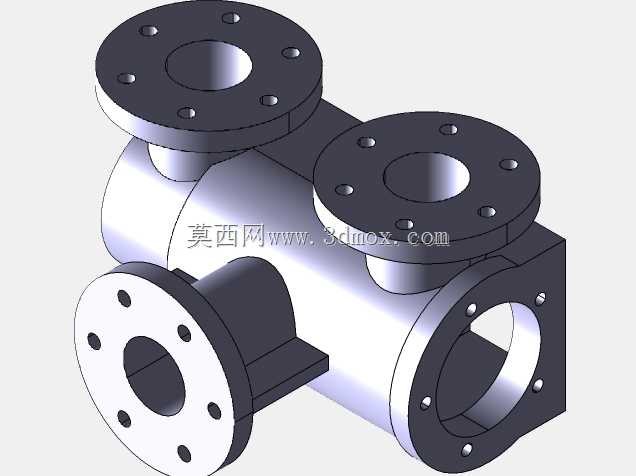

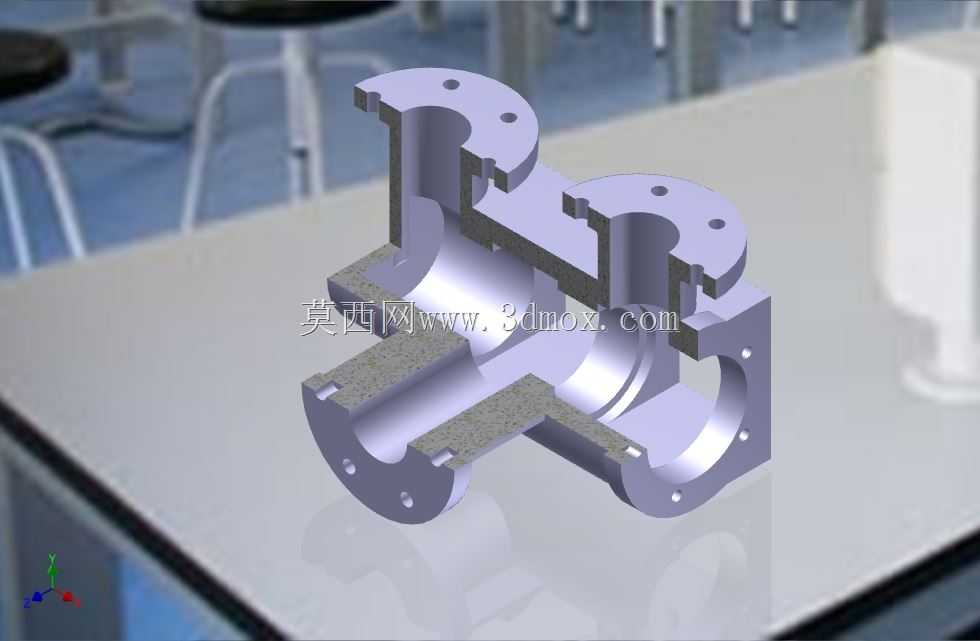

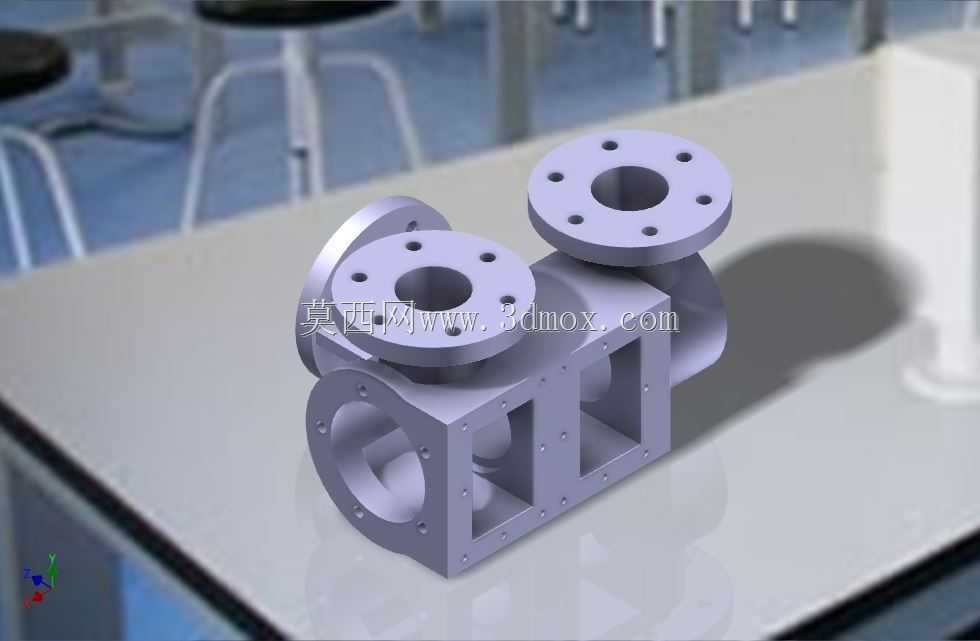

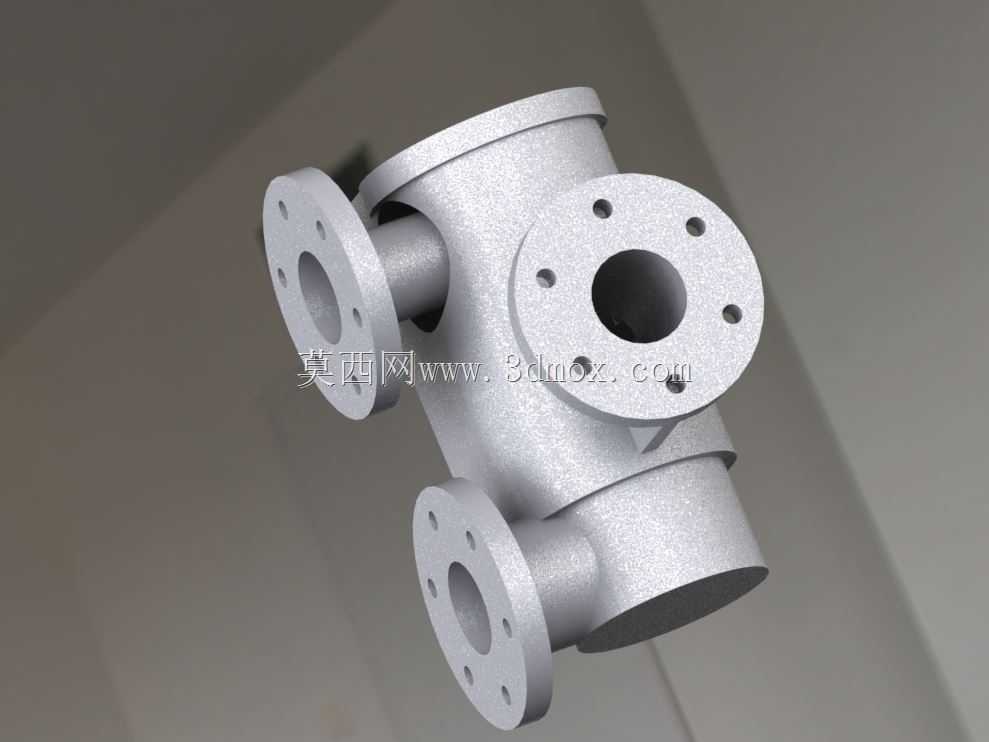

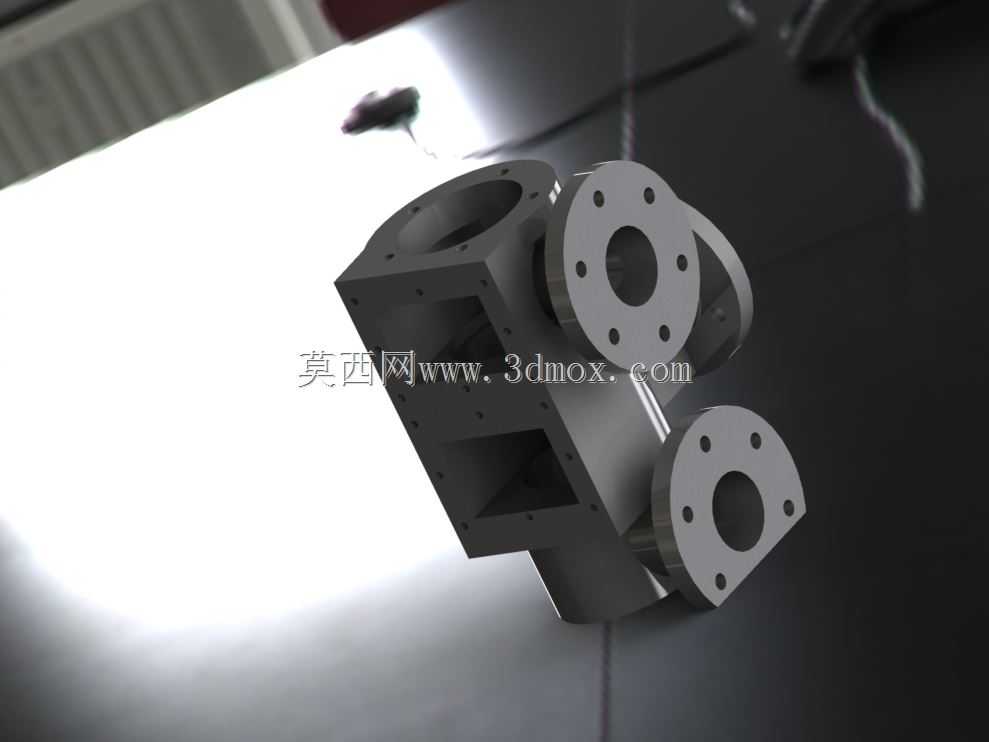

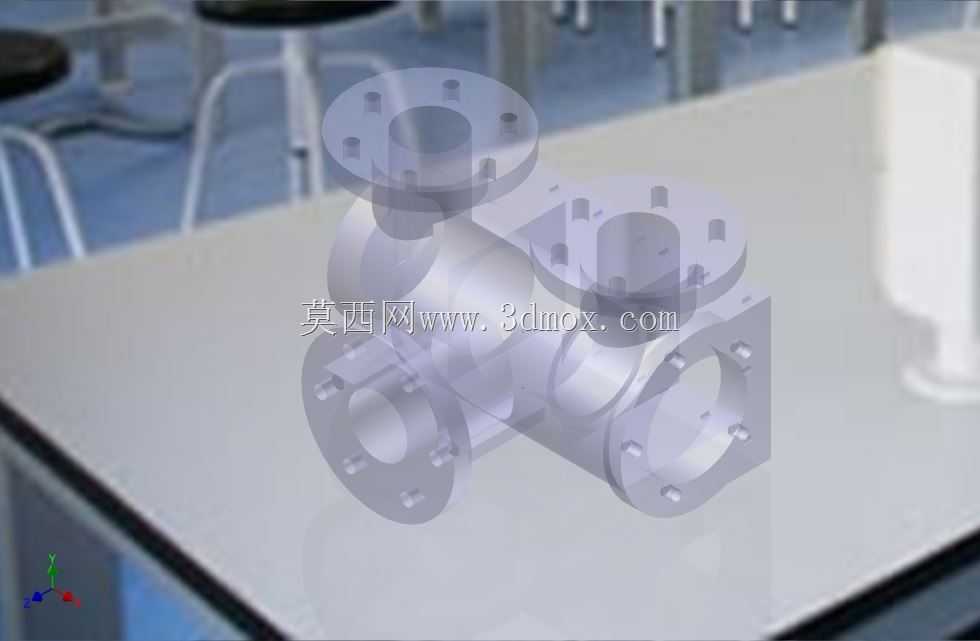

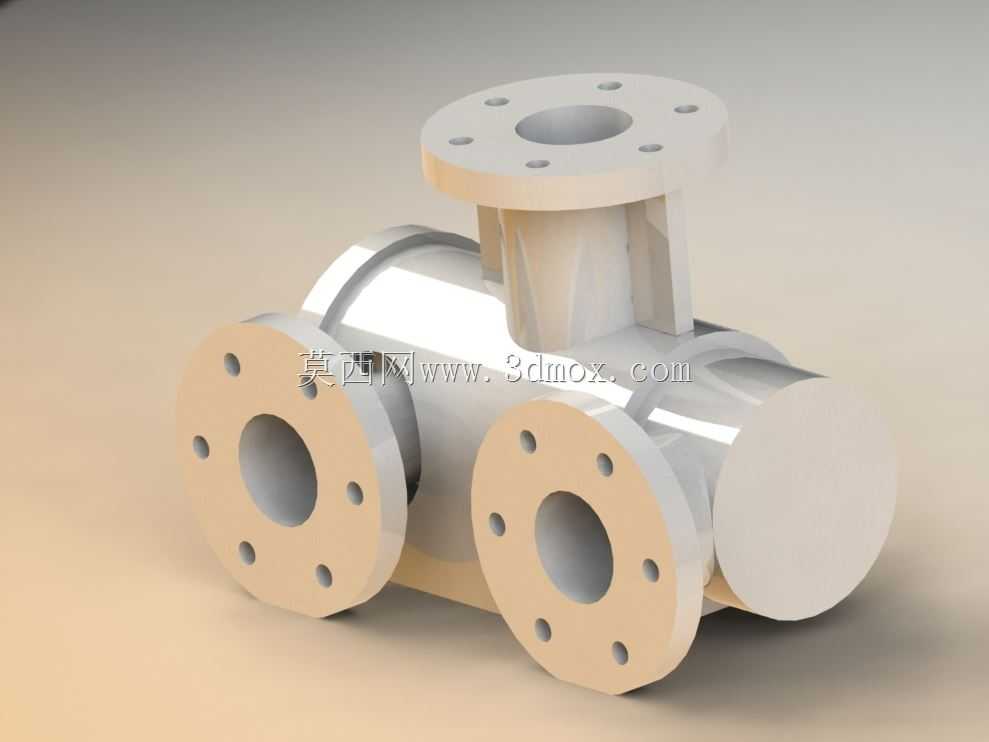

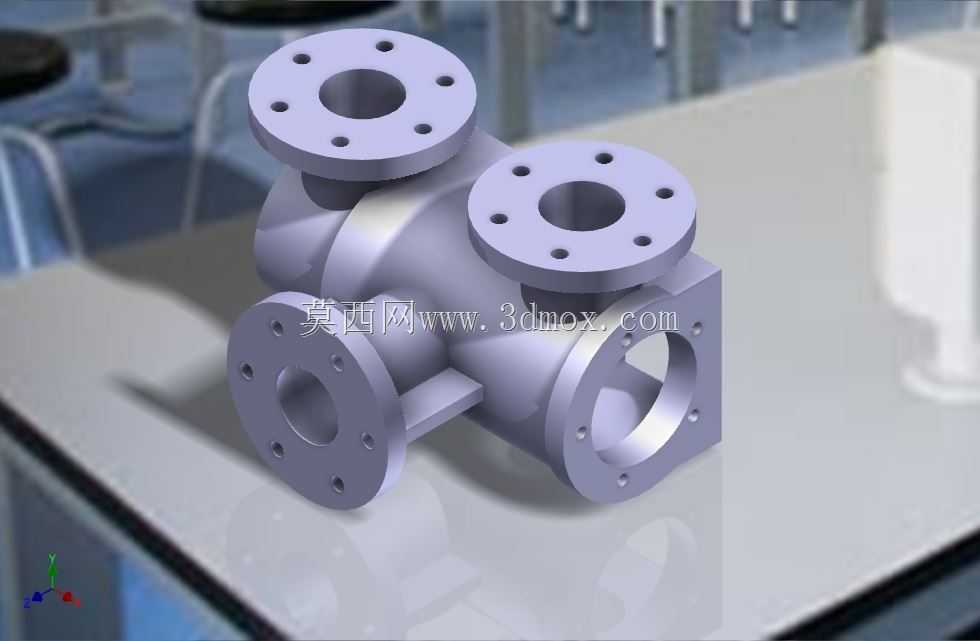

该泵体结构主要面向工业流体输送场景，可适配化工介质输送、市政给排水、工业循环水系统等多类工况，作为流体增压输送环节的核心承压壳体，承担着介质导流、接口对接、内部组件承载的核心作用。从结构设计来看，整体采用一体化铸造成型思路，四个带螺栓孔的法兰接口分别对应不同的管路对接方向，可满足多支路管路的连通需求，无需额外加装三通、四通类转接配件，能有效减少管路系统的连接泄漏点，提升整套流体回路的运行可靠性。每个法兰端面均设计有均匀分布的螺栓安装孔，孔位公差按照管路对接标准设定，可直接与同压力等级的标准法兰完成装配，安装时无需额外进行孔位二次加工。壳体内部流道采用圆弧过渡设计，避免直角结构造成的介质流阻增大，同时减少介质内杂质在拐角处的沉积概率，降低长期运行过程中流道堵塞的风险。从安装边界来看，泵体侧方预留的方形安装面可直接对接泵端的动力端组件，安装面的平面度、定位孔位置度均按照组件装配公差要求设计，能保证动力端叶轮、轴封组件与壳体的同轴度，减少运行过程中的振动与偏磨问题。整体壳体壁厚按照对应压力等级的承压要求计算设定，在法兰对接位置做了局部加厚处理，抵消螺栓预紧力带来的局部应力集中，避免长期受压后出现法兰变形、密封失效的问题。在实际选型应用中，该结构可根据输送介质的特性适配不同的壳体材质，输送普通清水类介质时可采用常规铸铁材质，输送腐蚀性介质时可更换为不锈钢或衬氟材质，结构本身的接口尺寸、安装定位尺寸无需调整，可直接替换同规格的常规泵体，降低设备改造成本。设计过程中充分考虑了现场安装的操作空间，各个法兰的螺栓孔位均预留了足够的扳手操作空间，现场管路对接时无需使用特殊工装，常规扳手即可完成螺栓紧固作业。壳体底部的结构设计兼顾了运行过程中的承重需求，可直接配套标准泵架完成安装，无需额外设计定制支撑结构，能缩短现场安装的施工周期。
