航模飞翼无人机碳杆支撑固定支架

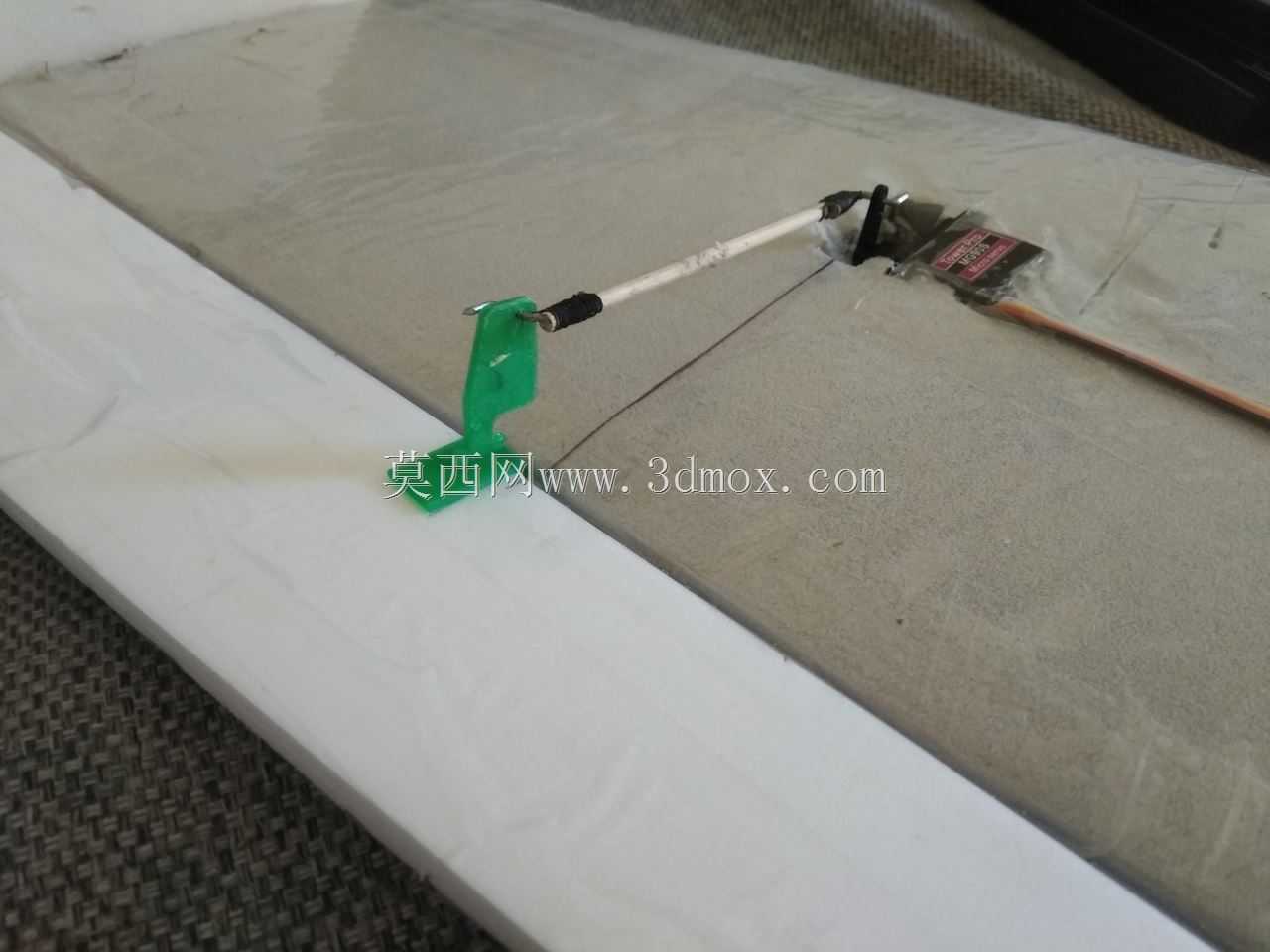

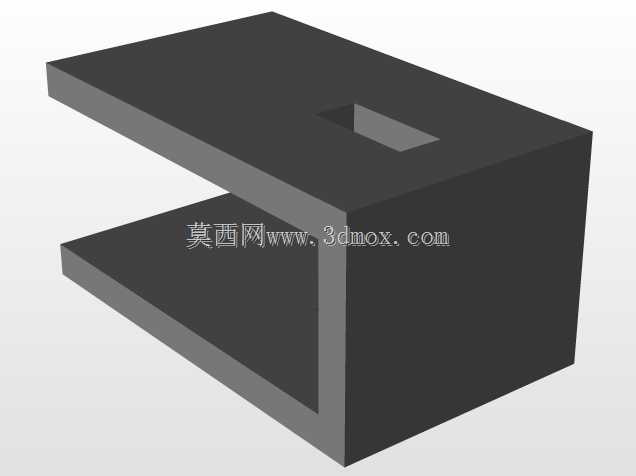

日常调试FPV飞翼类航模时，常遇到外置电子元件安装位置受限、飞行中受气流扰动产生位移的问题，这款支撑支架正是针对这类实际使用痛点设计的结构件，适配小型电动飞翼、固定翼航模的外置元件安装需求，可用于支撑GPS天线、图传发射端、空速管这类需要伸出机身表面的电子部件，避免元件与机身蒙皮、舵面连杆产生干涉，同时减少机身遮挡带来的信号衰减问题。从结构设计来看，支架采用一体化弯折构型，底部为平面安装基座，预留了标准的安装孔位，可直接通过尼龙扎带或者微型螺丝固定在飞翼的EPS/EPO泡沫蒙皮表面，不需要对机身做大面积切削改造，安装时仅需要在对应位置开出直径2mm左右的过线孔即可，不会破坏机身原有结构强度。支架的支撑臂向上倾斜一定角度，顶端设计有适配碳杆的夹持卡槽，可直接卡入直径3mm的标准碳纤维拉杆，不需要额外粘接固定，日常拆装调整十分方便，夹持位置做了微小的倒圆角处理，避免碳杆安装时出现应力集中导致的断裂问题。实际飞行测试中，这款支架可在120km/h以内的飞行速度下保持足够的结构刚性，不会出现谐振抖动问题，支撑的碳杆末端可根据实际需求安装不同的电子元件，安装位置距离机身表面的高度可通过更换不同长度的碳杆灵活调整，适配不同翼展的飞翼机型，最小可适配翼展600mm的微型FPV飞翼，最大可支持翼展1.5m左右的小型固定翼航模。设计时充分考虑了3D打印的工艺特性，整体结构没有大角度悬空面，打印时不需要添加额外支撑结构，采用PLA材料打印即可满足日常使用的强度要求，打印层厚设置在0.2mm时，单件打印耗时不到20分钟，材料用量不足5g，后期如果出现炸机损坏，可快速重新打印替换，维护成本极低。支架的整体外形做了流线型修型处理，支撑臂的截面为类水滴形，可有效降低飞行过程中的空气阻力，减少对航模原有气动布局的干扰，安装后不会明显改变飞翼的重心位置，仅需要根据安装元件的重量微调电池位置即可完成配平。针对不同的安装场景，支架底部的安装基座可根据实际安装位置的曲面弧度做轻微打磨，适配飞翼机翼表面的轻微弧度，保证安装面完全贴合，避免飞行中出现支架脱落的问题，夹持卡槽的内径做了0.1mm的负公差设计，卡入碳杆后可提供足够的抱紧力，不需要额外点胶固定，调整元件位置时仅需要稍微用力即可滑动碳杆，调整到合适位置后依靠抱紧力即可固定，大幅提升外场调试的效率。
