气动管路T型三通快插式接头结构

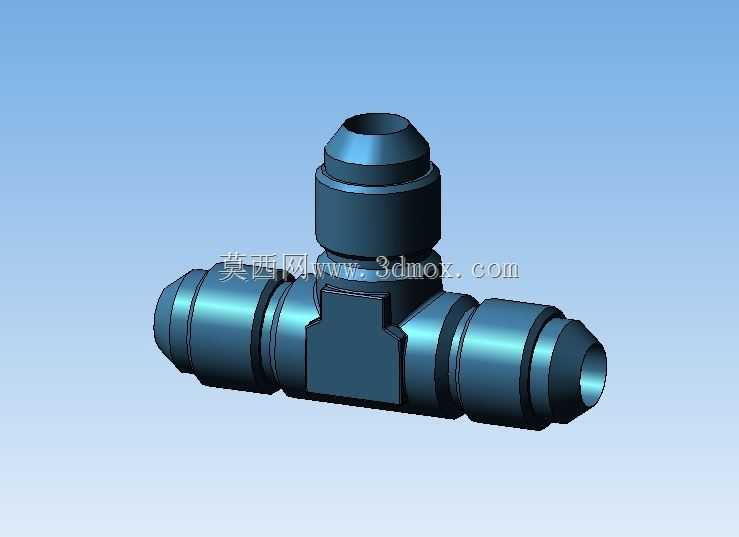

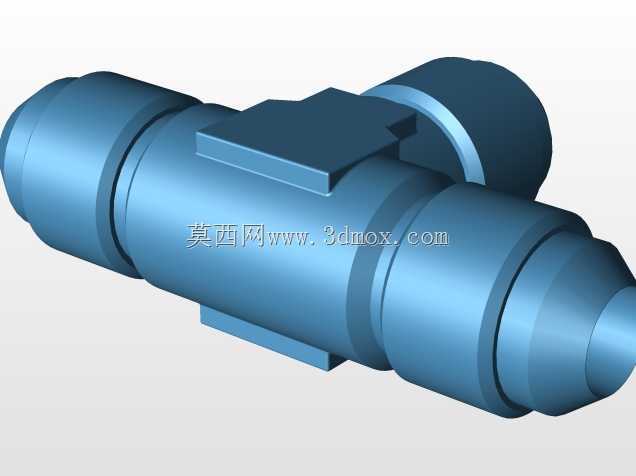

这款T型三通接头主要面向气动控制回路的支路分流场景，在自动化生产线的气动执行元件供气管路、小型气动设备的气路排布、实验室气路改造项目中都有广泛应用，能够实现单路进气向两个支路同步供气的功能，也可反向作为两路气流的汇流节点使用，适配常规的尼龙气动软管、PU气动软管的快速插接需求，无需额外套丝或焊接，插接管材后依靠内部卡簧与密封圈即可实现密封固定，大幅降低现场管路装配的工时消耗。从结构设计逻辑来看，接头主体采用等径三通布局，三个接口的插接规格保持一致，可适配同外径的气动软管，主体中部的六角结构是专门预留的装夹受力位，安装时可使用开口扳手或活动扳手卡持该位置，避免拧紧或拆卸时接头整体跟转，损坏相邻管路。三个插接端都采用了阶梯式的倒锥卡接结构，配合内置的丁腈橡胶密封圈，当软管插入至接口底部限位台阶时，卡簧会自动卡紧软管外壁，在0-1MPa的常规气动工作压力下不会出现脱管、漏气问题，拆卸时只需按压接口端部的释放环，即可带动卡簧张开，轻松拔出软管，可支持多次反复插拔使用，适合需要频繁调整气路布局的调试场景。从安装边界来看，三个接口的轴线处于同一平面，垂直方向的接口与水平方向两个接口的轴线呈90度垂直布局，水平方向两个接口同轴贯通，安装时需要预留足够的管路弯曲半径，避免软管插接后出现过度弯折导致气路通径缩小的问题；接头整体外轮廓无尖锐棱角，所有边角都做了圆角过渡处理，既可以降低安装过程中划伤操作人员的风险，也能减少管路震动对接头连接处的应力集中。在实际选型使用时，需要注意该接头仅适配压缩空气等非腐蚀性气体介质，不可用于液体输送或者有强腐蚀气体的管路中，安装前需要确认插接软管的切口平整无毛刺，避免插入时损坏内部密封圈导致密封失效，长期使用时可定期检查接口处的密封状态，若出现漏气可更换内置密封圈即可恢复使用性能，无需整体更换接头，能有效降低设备维护的配件成本。
