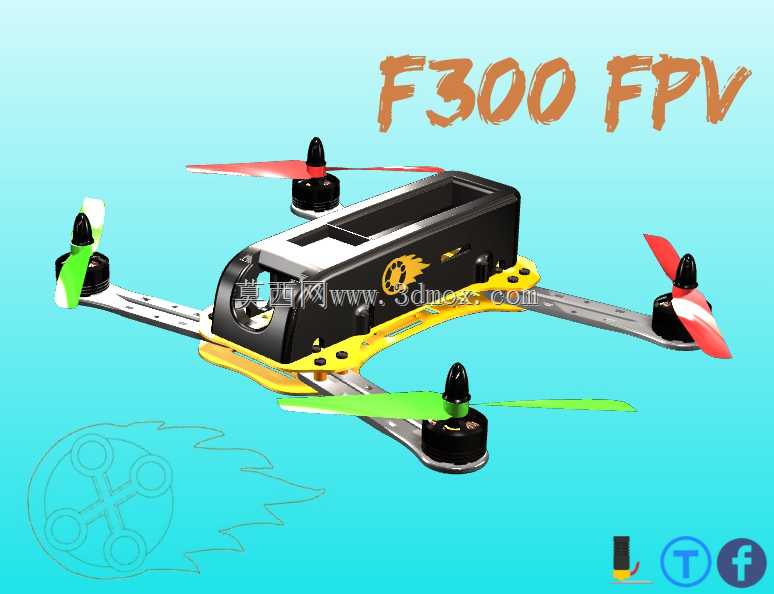

小型竞速穿越式四旋翼FPV无人机结构设计

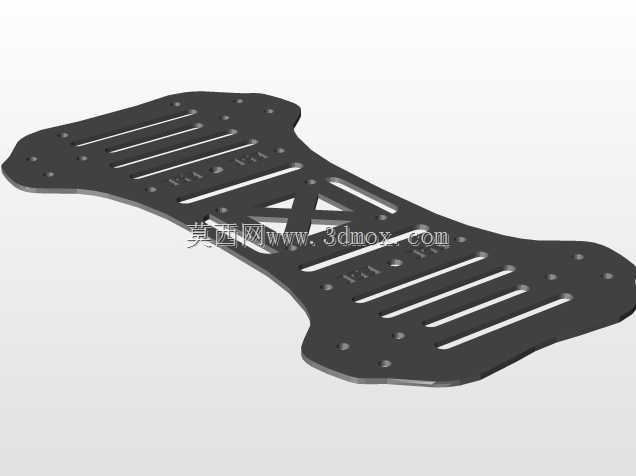

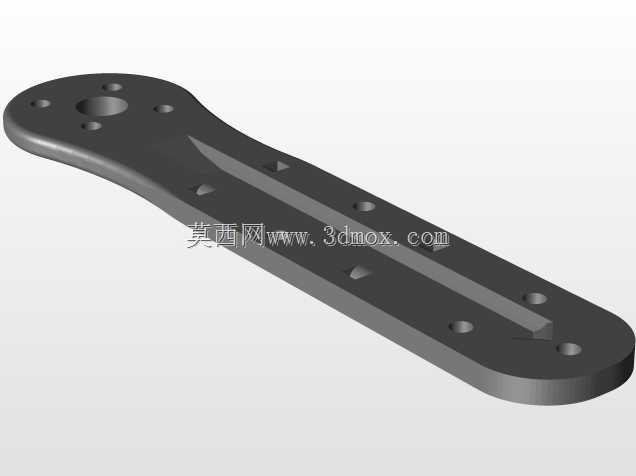

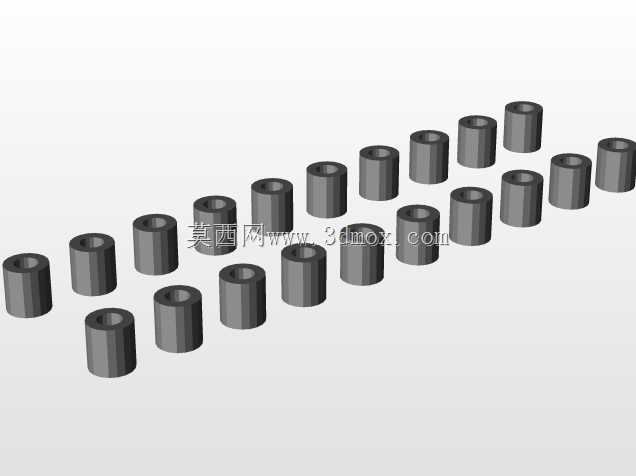

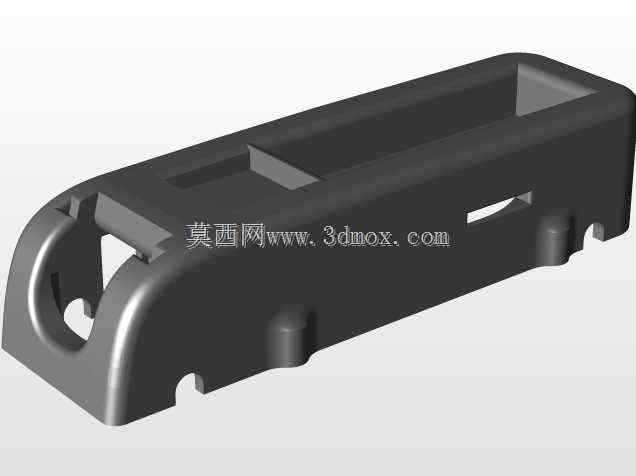

这款四旋翼FPV飞行器的结构设计，完全围绕第一视角竞速飞行的实际工况展开，机架采用上下分层的板件拼接结构，上层为设备安装主舱，下层为动力臂固定基座，机臂采用等长X型布局，四个动力单元对称分布在机臂末端，能保证飞行过程中扭矩输出均衡，减少姿态调整时的动力损耗。主舱前端预留了摄像头安装位，安装角度可根据飞行场景调整，适配竞速飞行时的大俯角视角需求，舱体内部空间可依次放置飞控板、电调、图传发射模块与电池，各模块的安装位都预留了走线槽，避免飞行过程中线材晃动干扰螺旋桨转动，也能减少线材对机身重心的偏移影响。机臂与机身主体的连接位置做了加厚处理，搭配减震胶柱固定，能吸收飞行过程中电机产生的高频震动，避免震动传递到飞控与摄像头端，减少图传画面的果冻效应，也能提升飞控陀螺仪的采样精度。动力端的电机安装座采用沉孔设计，电机固定螺丝从机臂下方穿入锁紧，不会突出机臂上表面，减少飞行过程中的空气阻力，螺旋桨采用两叶快拆结构，搭配不同颜色的桨叶区分正反转，日常外场飞行更换受损桨叶时无需额外工具，能快速完成更换作业。整机的重心设计落在机架几何中心偏前位置，匹配FPV飞行时的前飞姿态，减少大油门前飞时的姿态修正量，机身底部预留了电池绑带安装槽，可根据飞行需求搭配不同容量的动力电池，调整整机配重。机架边缘全部做了倒角处理，既减少飞行时的空气紊流，也能避免炸机时尖锐边缘对设备或人员造成划伤，机臂末端预留了LED灯条安装位，可在夜间飞行时提供姿态指示，方便飞手判断飞行器朝向。这款结构设计充分考虑了竞速飞行的耐炸性与维护便捷性，所有易损部位都采用模块化设计，单个机臂受损时可单独拆卸更换，无需更换整个机架，能降低日常使用的维护成本，各部件的安装公差控制在合理范围，既保证装配精度，也不会因为公差过小导致外场拆装困难，适配多数主流的FPV飞行动作需求，不管是日常休闲飞行还是场地竞速训练都能满足使用要求。
