无尾布局通用型Zh-1型飞行器结构设计

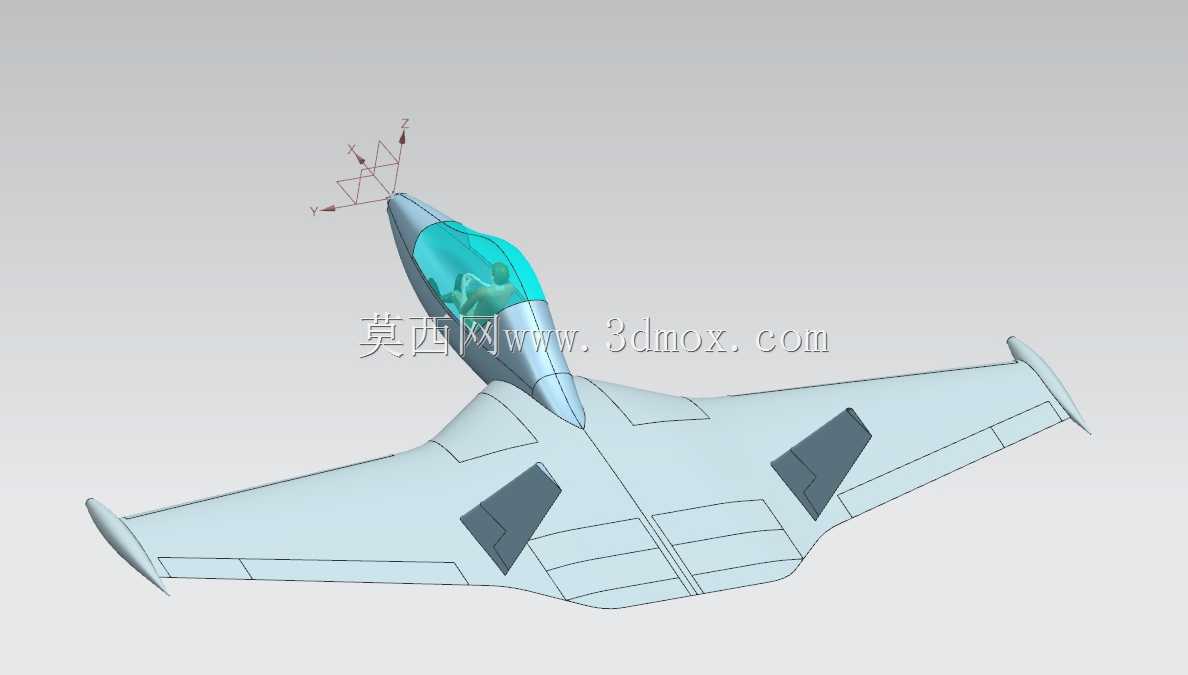

这款无尾布局飞行器的结构设计，首先围绕低速通用航空场景的实际使用需求展开，摒弃了传统尾翼带来的结构冗余与气动阻力，整体采用翼身融合的过渡设计，让机身与机翼的衔接处没有突兀的折角，既能够降低飞行过程中的诱导阻力，也能减少结构应力集中的风险，对于低速巡航、短距起降的使用场景来说，这类布局的升阻比表现更具优势。从结构设计思路来看，整机的操纵面全部集成在机翼后缘区域，通过多段式操纵面的差动与协同偏转，同时实现俯仰、滚转与航向的姿态控制，省去了传统水平尾翼与垂直尾翼的结构重量，能够有效提升整机的有效载荷占比，对于轻型通用飞行器来说，重量控制直接关系到航程与起降性能的表现。机身部分采用流线型水滴状截面设计，前部的座舱区域预留了足够的乘员空间，透明座舱盖的曲面弧度经过气动修型，能够在保证飞行员视野的前提下，减少前部机身的压差阻力，机头位置预留了传感设备与空速管的安装接口，不需要额外对机身蒙皮进行二次打孔修改，安装边界完全匹配常规轻型飞行器的机载设备安装尺寸。机翼采用大后掠角的三角翼衍生布局，翼根处与机身平滑过渡，翼尖处做了切尖处理，能够避免翼尖涡流带来的诱导阻力增量，机翼内部预留了整体油箱的安装空间，结构肋的排布完全顺着气动载荷的传递路径布置，从翼尖到翼根的肋板厚度逐步递增，能够在保证结构强度的前提下，尽可能降低机翼的结构重量。机翼上表面布置的两块扰流结构，除了辅助滚转操纵之外，还能够在降落阶段作为减速板使用，缩短降落滑跑的距离，适配更多简易起降场地的使用需求。整机的安装边界充分考虑了通用航空的维护需求，所有蒙皮的检修口盖都布置在机身下部与机翼下表面，地勤人员不需要登高就能够完成常规的检查与维护作业，机身尾部的结构预留了动力系统的安装接口，能够适配不同推力级别的小型涡喷或者活塞动力单元，不需要对主体承力结构进行大改就能够完成动力选型的调整。从气动特性来看，无尾布局的焦点位置更靠近整机重心，操纵效率随飞行速度的变化更小，在低速大迎角飞行状态下，不容易出现尾翼失速导致的姿态失控问题，对于初级飞行训练、低空巡航观测这类通用场景来说，安全冗余度更高。结构设计过程中，所有承力构件的连接位置都做了圆角过渡处理，避免交变载荷下出现疲劳裂纹，整机的外形尺寸控制在轻型通用飞行器的常规范围内，能够适配通用机场的标准停机位与机库存放空间，不需要对地面保障设施进行特殊改造。
