民航客机涡扇喷气发动机外观结构

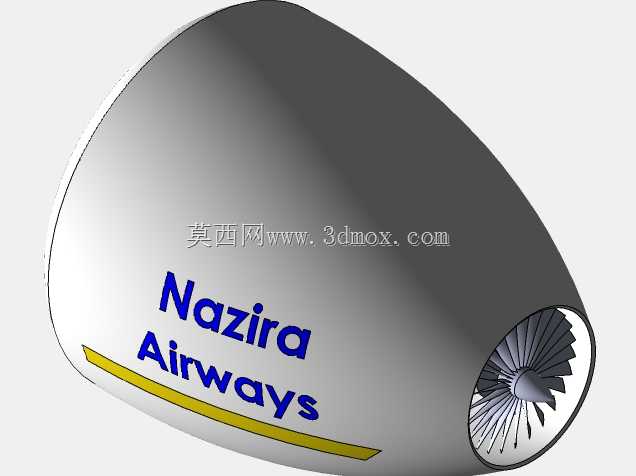

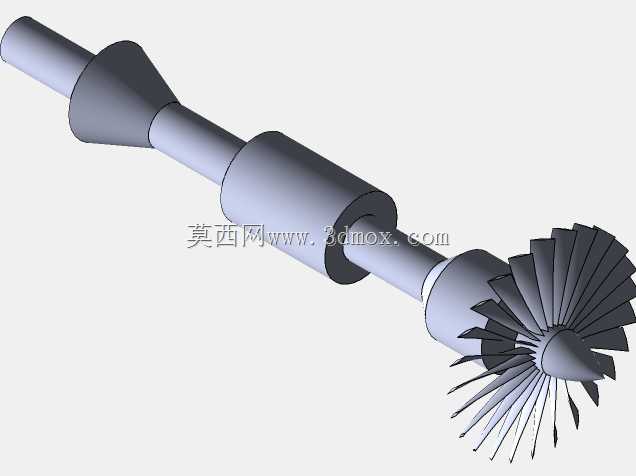

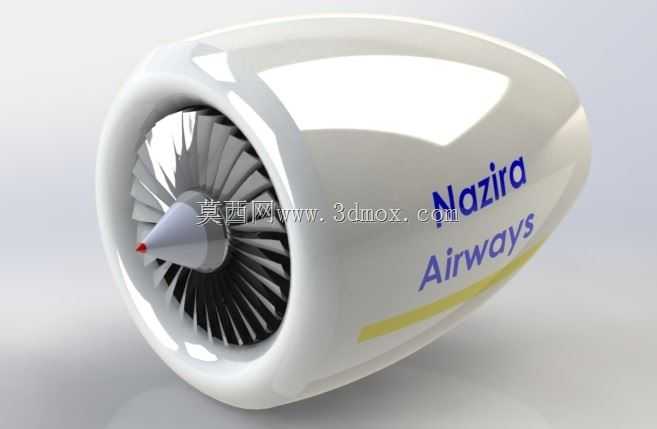

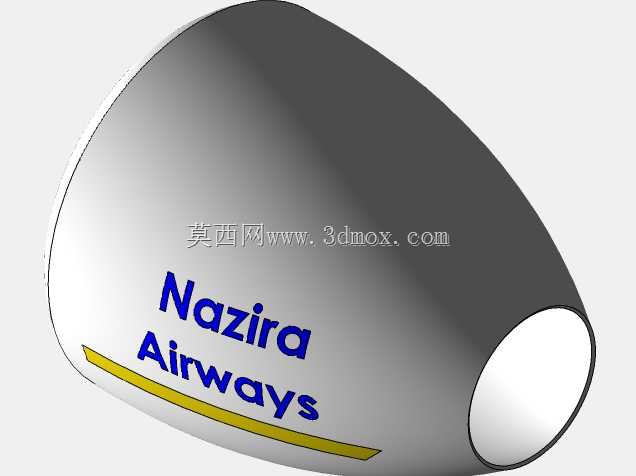

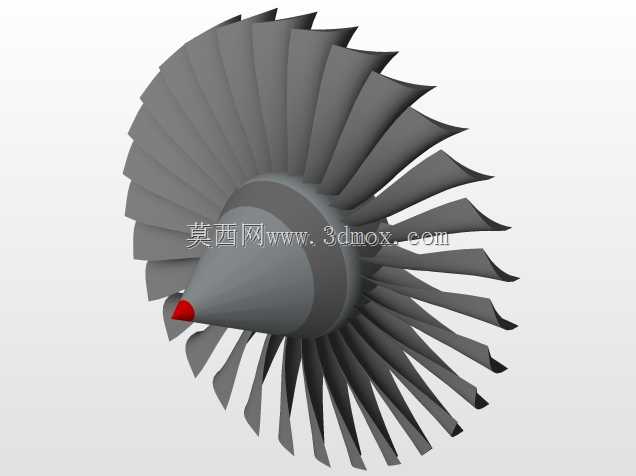

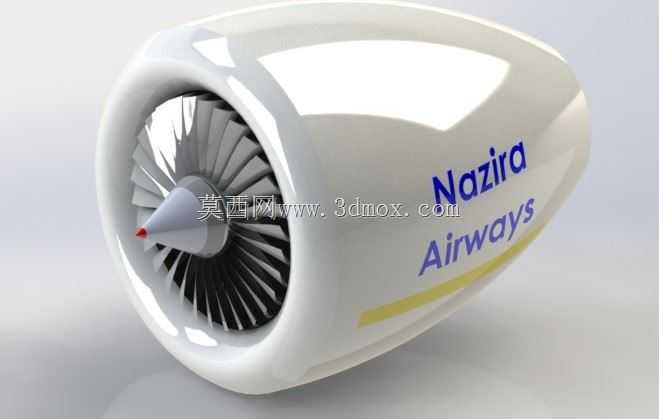

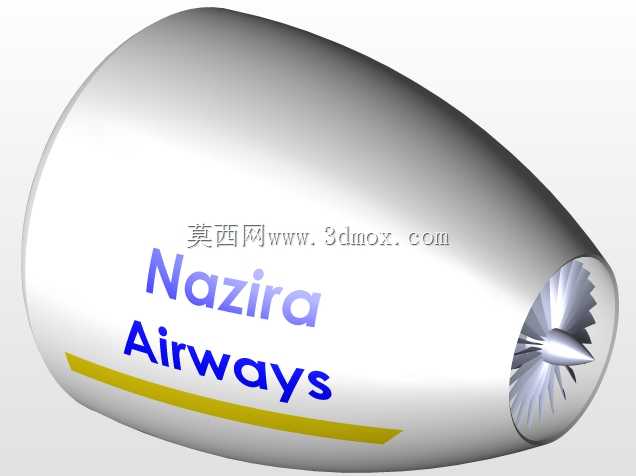

该模型还原的是民用窄体客机配套的大涵道比涡扇喷气发动机短舱总成，这类动力单元是民航干线客机的核心动力来源，单台可提供十余吨级的持续推力，支撑飞机在万米高空完成0.8马赫左右的巡航飞行，除了核心的推力输出功能外，短舱结构还承担整流降噪、防护核心机、对接机翼吊挂结构的作用。从实际工程应用来看，这类发动机短舱的气动外形直接影响飞行阻力，模型还原的卵形整流罩曲面经过多轮气动优化，前缘弧度匹配进气道气流预压缩需求，能在不同飞行姿态下为核心压气机提供均匀稳定的进气气流，避免进气畸变引发的压气机喘振故障。设计过程中首先明确了短舱与机翼吊挂的安装边界，短舱上部预留的吊挂对接平面，可匹配主流客机翼下吊挂的安装点位，对接面的孔位布局按照实际维护拆装需求排布，预留了足够的紧固件操作空间，日常航线维护时无需拆解短舱主体结构即可完成核心部件的快速检修。模型还原的风扇叶片采用宽弦后掠设计，这类叶片结构相比早期窄弦叶片抗外物损伤能力更强，单叶片可承受起飞阶段遭遇鸟击时的瞬时冲击载荷，叶片前缘的包边结构也在模型上做了细节还原，对应实际产品中提升叶片抗侵蚀能力的金属防护层。短舱侧面的标识区域对应实际产品中的航线维护标识位，可标注发动机型号、序列号、维护警示信息，地勤人员可通过该区域快速识别发动机参数，完成航前检查流程。进气道唇口的圆弧半径经过匹配设计，在地面低速滑行阶段可保证进气效率，避免大推力工况下进气道内壁出现气流分离，同时唇口的防冰腔预留结构也做了对应体现，对应实际产品中从高压压气机引气加热唇口、防止高空结冰的功能结构。尾喷口的收敛段曲面做了平滑过渡处理，可降低排气阶段的气流摩擦阻力，外涵道与内涵道的排气出口做了分层结构还原，对应大涵道比发动机外涵道冷气流与内涵道热气流混合排气的结构特征，这种分层排气结构可大幅降低发动机运行噪音，满足民航机场的噪音管控要求。短舱的整体尺寸按照1:1比例还原，直径约2米级，长度约3.5米，安装时短舱与机翼前缘保持足够的安全间隙，避免发动机运行振动传递至机翼结构引发共振，同时短舱下部预留的维护口盖位置也做了对应体现，可支持地面维护人员快速接近核心机的检测接口。
