中水管路用法兰连接截止阀三维设计

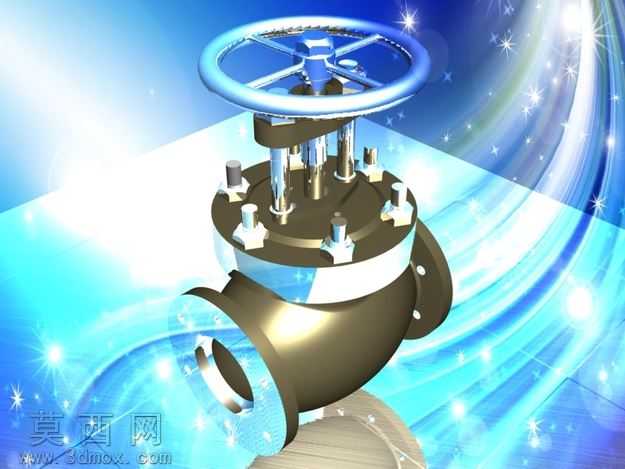

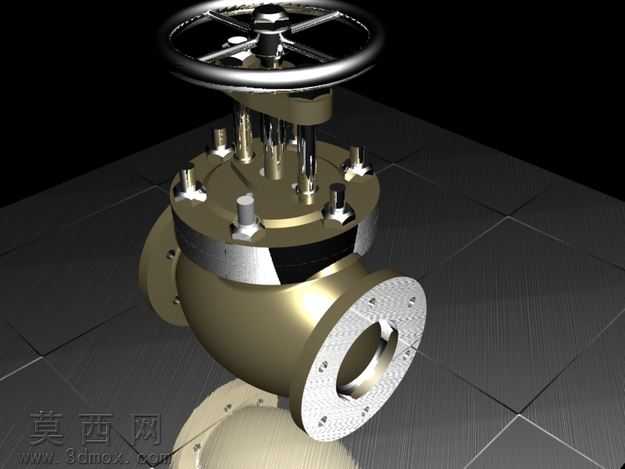

本模型为中水管道系统配套的手动法兰式截止阀，采用三维参数化建模方式完成全结构构建，建模过程严格遵循截止阀通用设计规范，完整还原了产品的全部装配结构与细节特征。模型整体采用自底向上的装配建模逻辑，首先分别完成手轮、阀杆、阀瓣、阀体、阀盖、连接螺栓、密封填料压盖等独立零件的建模，再按照实际装配约束关系完成总装，各零件间的配合间隙、装配层级完全符合实际产品的生产装配要求。材质渲染阶段针对不同零件的实际材质做了区分处理：阀体、阀盖、手轮、螺栓等金属结构件采用铸钢材质渲染，还原了铸钢件经机加工后的亚光金属质感，对法兰密封面、阀杆配合面等机加工区域做了高光处理，区分出铸造毛坯面与机加工面的质感差异；密封填料区域采用柔性石墨材质的哑光深灰质感，与金属零件形成明确视觉区分。结构设计上，该截止阀采用直通式流道结构，两端为标准法兰连接接口，法兰盘上的螺栓孔数量、孔径、分布圆直径均参照对应压力等级的法兰标准设计，可直接适配同规格的中水管道安装需求；阀杆采用明杆结构设计，手轮旋转时可直观观察阀瓣的升降行程，便于操作人员判断阀门的开闭状态；阀瓣与阀座的密封面做了贴合度优化设计，模型中还原了密封面的锥面配合结构，保证截断介质时的密封可靠性；阀盖与阀体之间采用螺栓连接加密封垫片的结构，填料函区域预留了填料安装空间与压盖调节行程，还原了实际产品的密封调节结构。设计过程中充分考虑了中水输送工况的使用需求，阀体流道做了平滑过渡处理，减少介质流动时的阻力损失，整体结构紧凑，外形尺寸符合常规工业截止阀的安装尺寸要求，可用于中水管道系统的方案布局演示、安装干涉检查、教学演示等场景，模型的各零件参数可编辑，能够根据实际使用的管径、压力等级需求快速调整参数生成对应规格的模型。
