航模用5/32英寸起落架整流罩结构设计

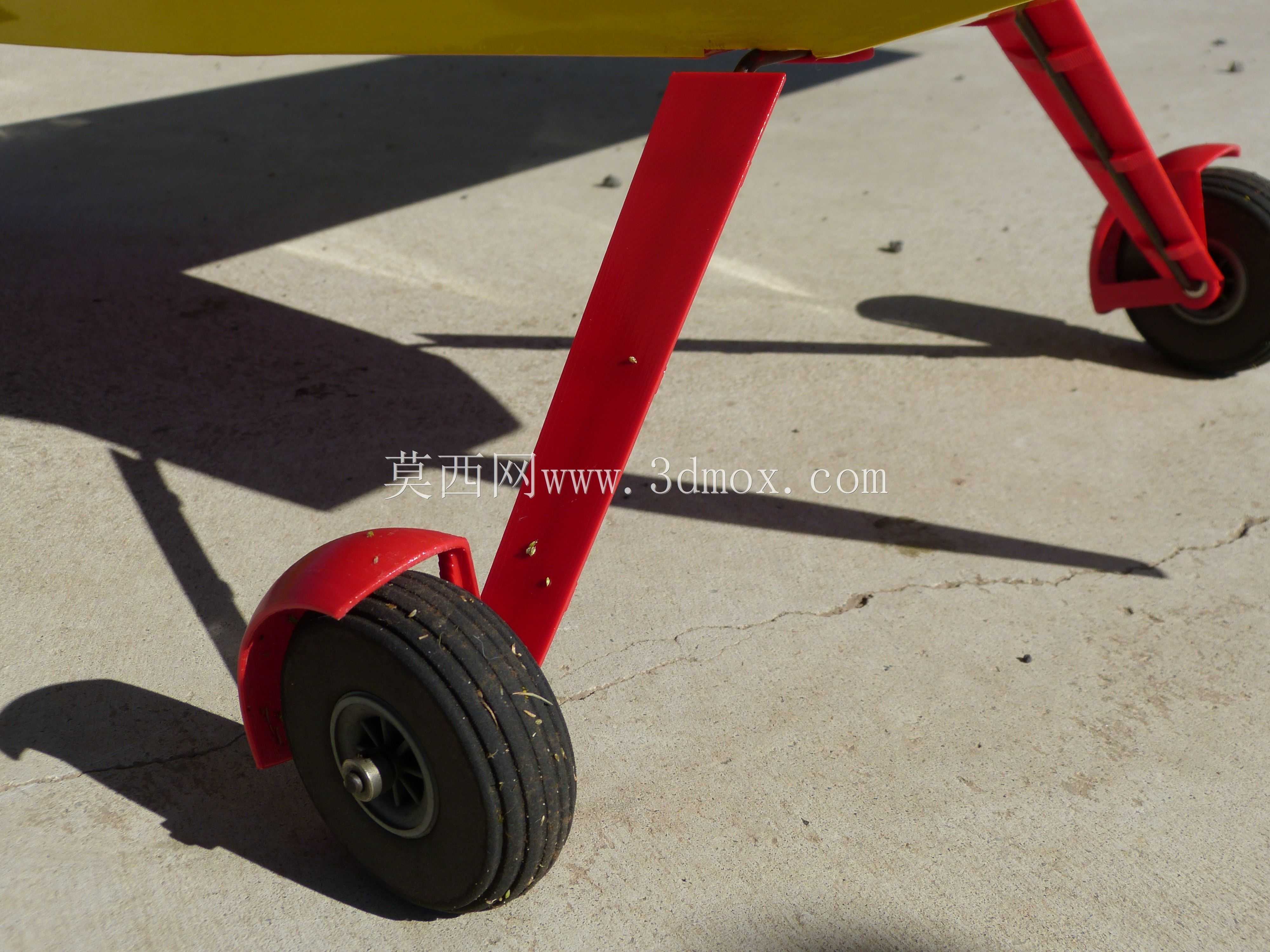

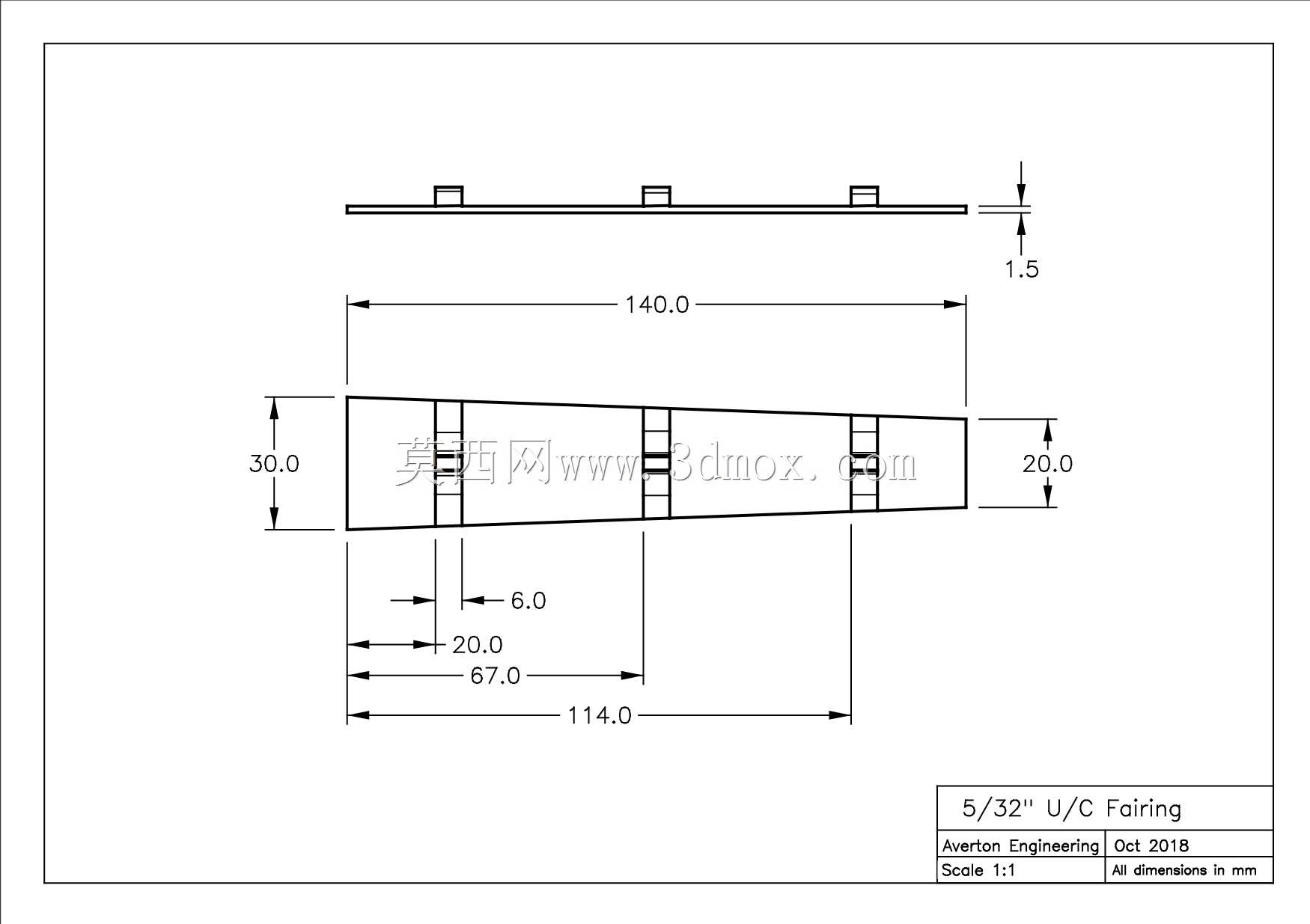

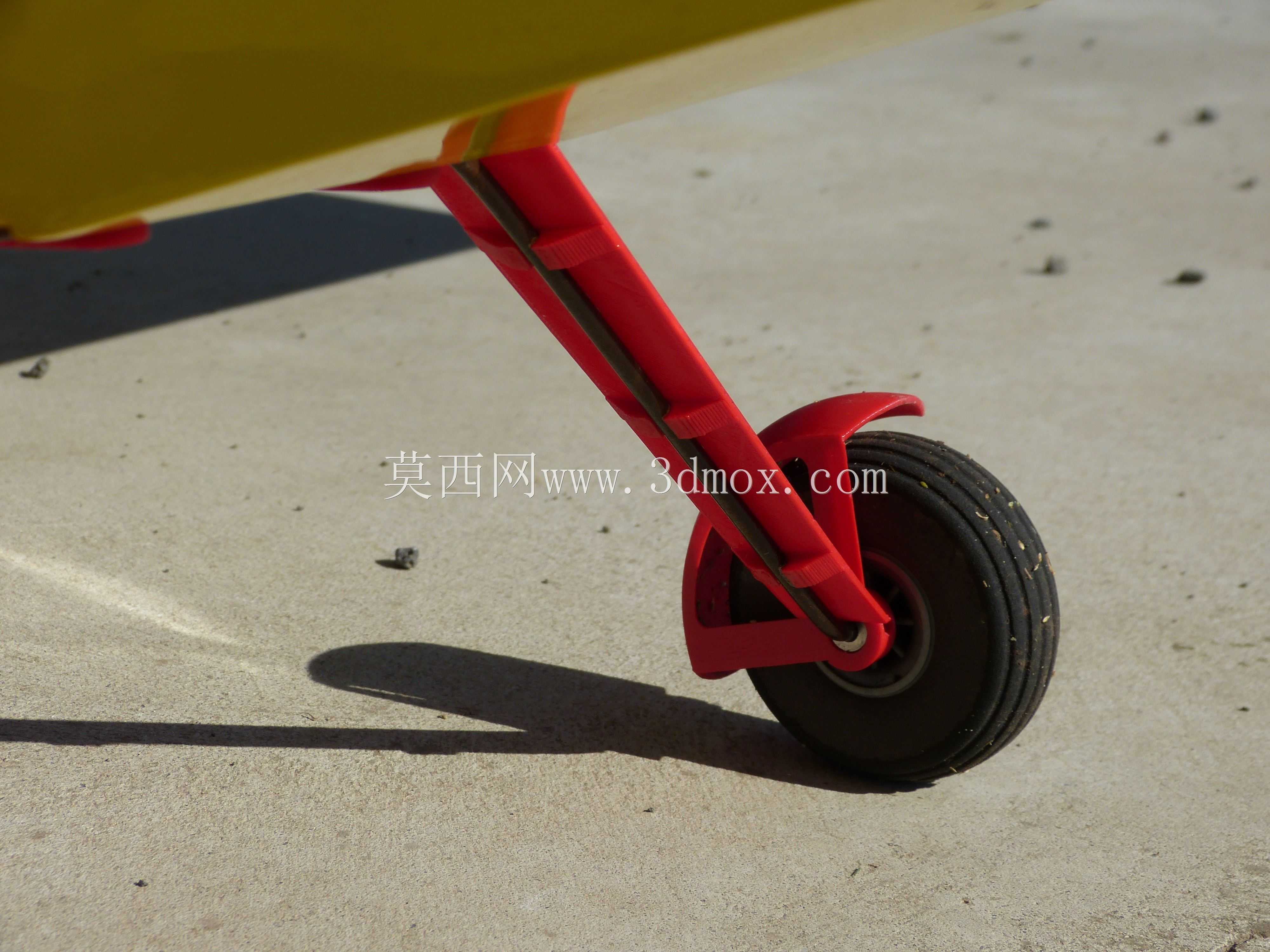

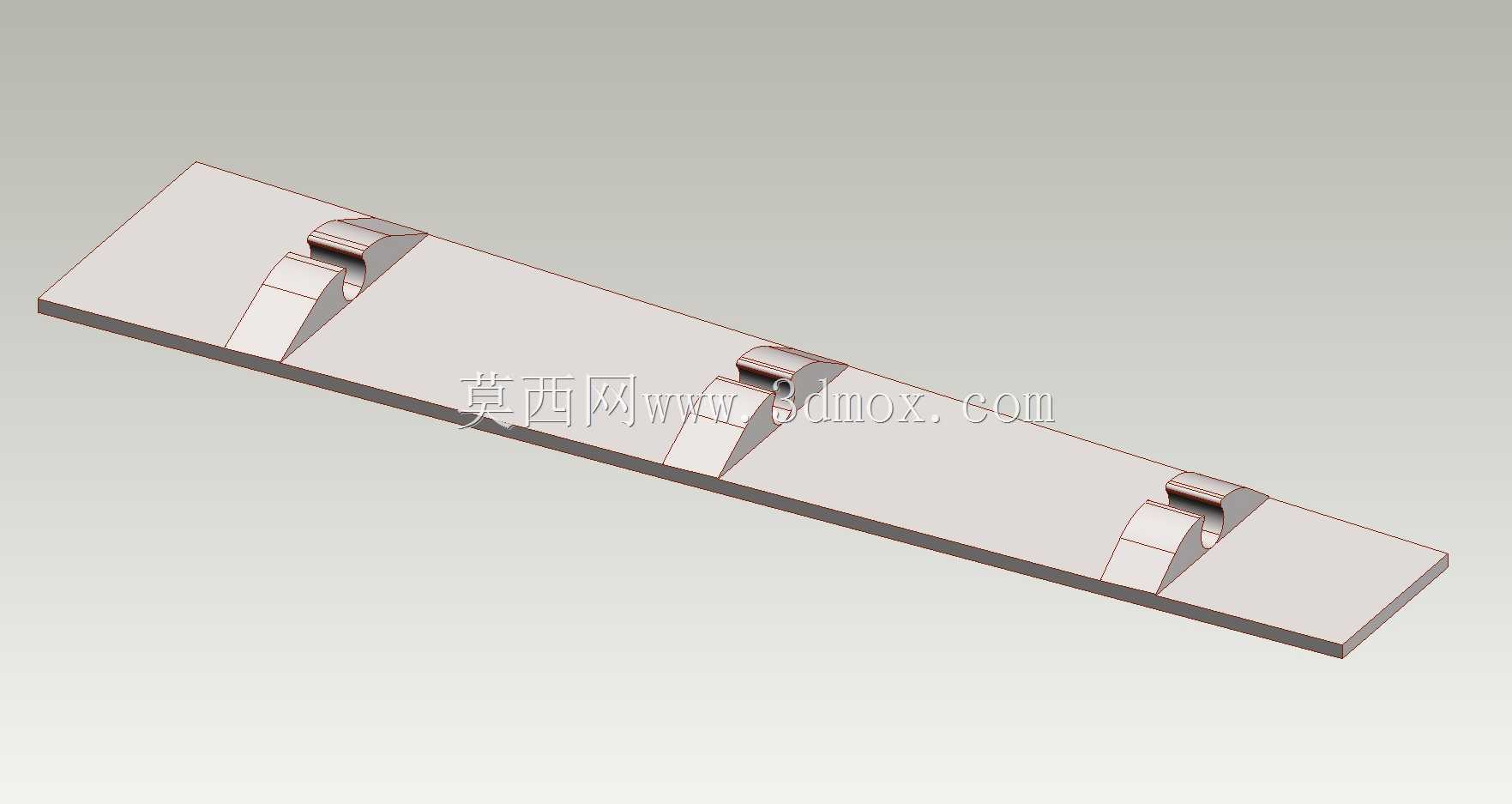

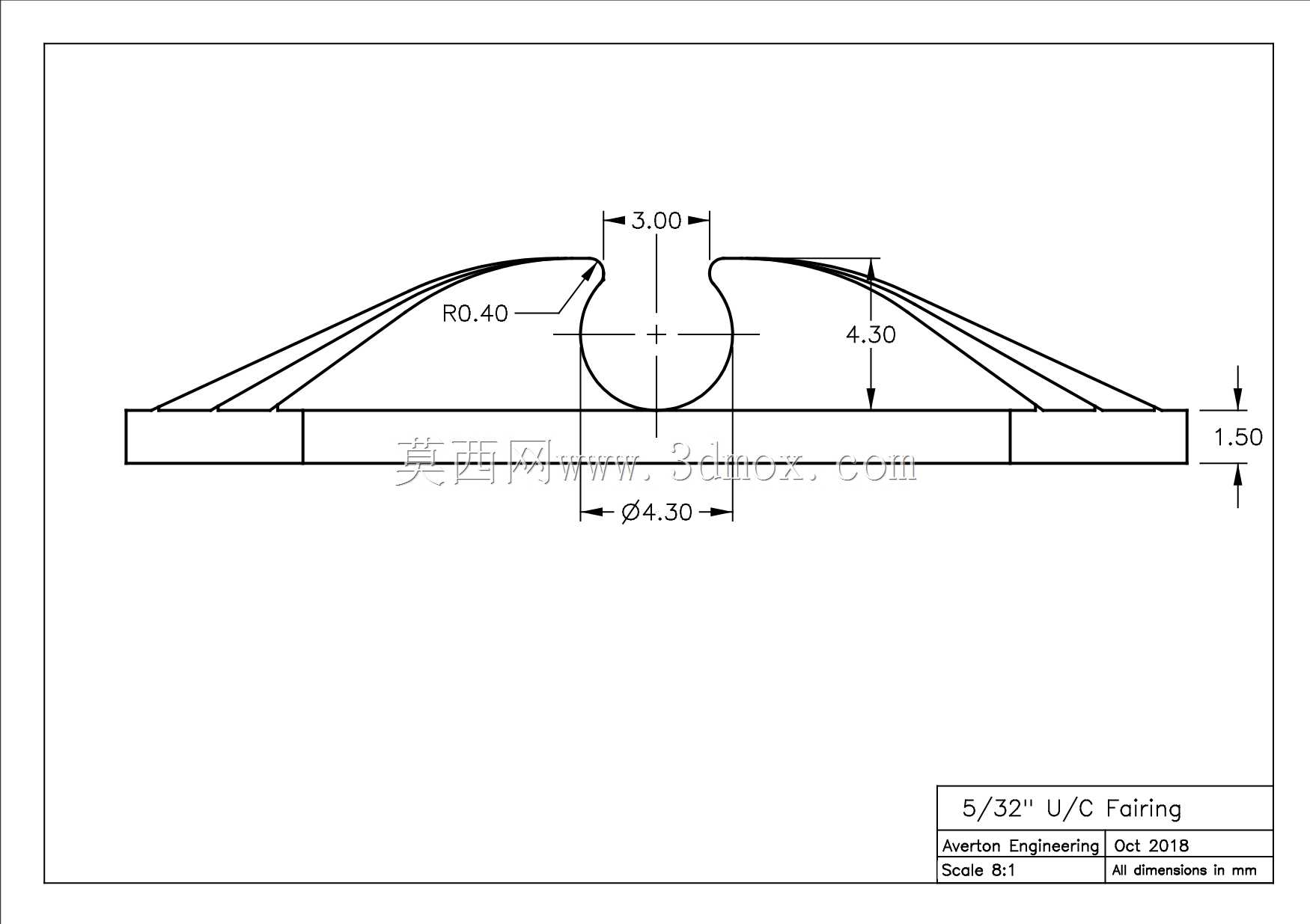

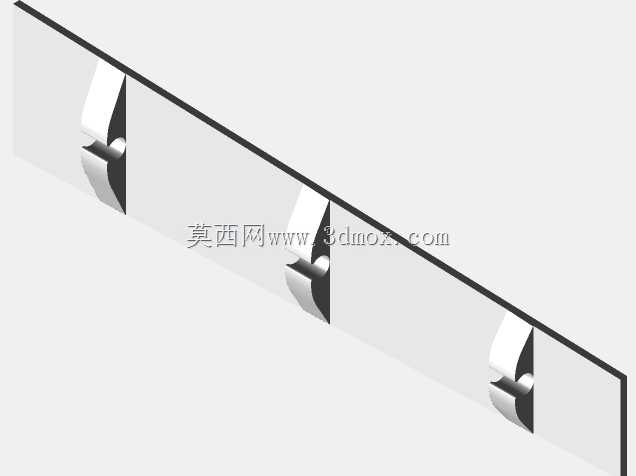

这款整流罩主要适配固定翼航模的前三点式起落架尾轮安装场景，针对5/32英寸钢琴丝起落架底盘做专属适配，日常航模飞行过程中，起落架轮组位置会产生明显的气动阻力，尤其是低速特技飞行、起降滑跑阶段，外露的轮组支架与轮轴连接位置会打乱局部气流，不仅增加飞行阻力，还容易在侧风降落时引发气流扰动影响机身姿态，整流罩的核心作用就是梳理轮组周边的气流走向，让流经起落架位置的气流可以顺着罩体曲面平滑过渡，减少紊流产生，同时也能避免飞行过程中杂草、尘土直接卡入轮轴与支架的连接缝隙，降低轮组卡滞的故障概率。设计阶段优先考虑了3D打印的工艺适配性，整体采用流线型弧面过渡，没有大角度的悬空结构，打印时无需额外添加支撑结构，减少后期支撑去除的打磨工作量，壁厚设置兼顾了结构强度与打印重量，0.3mm层厚打印、100%填充的工艺参数下，单个整流罩重量仅7.1g，不会给航模增加过多的负载，避免影响整机的重心配平。安装结构上做了精准的卡槽匹配设计，卡槽尺寸完全对应5/32英寸钢琴丝的截面尺寸，安装时直接将卡槽对准起落架钢琴丝卡入即可，无需额外涂抹胶水就能实现紧密贴合，既保证了安装后的连接强度，不会在飞行过程中因为振动出现松脱，也方便后期维护拆卸，更换轮组或者调整起落架角度时可以直接取下整流罩，不会损伤零件表面。外形曲面的设计参考了真机起落架整流罩的气动外形，同时针对航模的小尺寸场景做了简化，罩体完全覆盖轮组上方的支架连接位置，曲面从起落架支架位置平滑延伸至轮胎上沿，既保证了气动整流的效果，也不会和轮胎转动产生干涉，预留的轮胎活动间隙足够应对起降过程中的起落架缓冲形变，不会出现罩体摩擦轮胎的问题。实际使用中，这类整流罩除了气动优化的作用，也能在轻微擦地降落时对起落架支架和轮轴连接位置起到一定的防护作用，减少硬着陆时支架直接受冲击出现弯折的概率，适配的安装边界完全对应常规5/32英寸钢琴丝起落架的安装尺寸，不需要对原有起落架结构做任何改装就能直接装配，适配多数采用该规格起落架的轻量固定翼航模使用。
