手轮驱动立式煤球压制设备三维设计

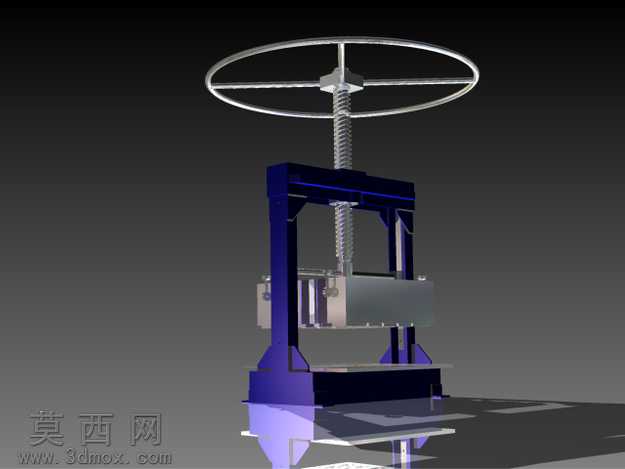

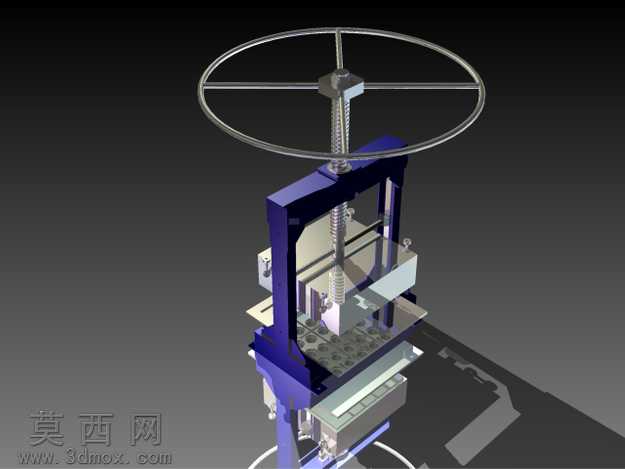

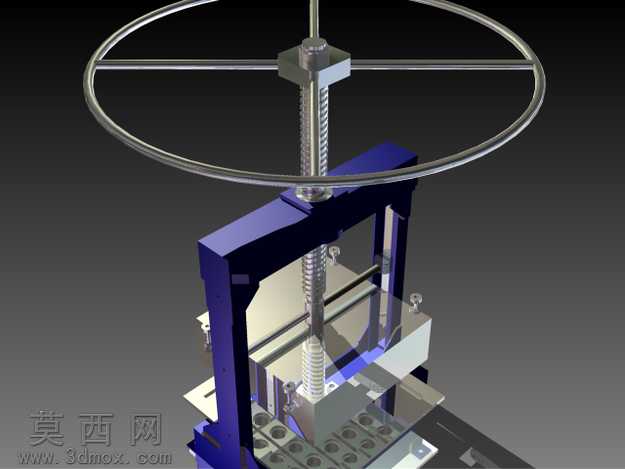

本模型为手轮驱动的立式煤球压制设备，采用Autodesk Inventor完成全参数化三维建模，整体结构遵循手动压力设备的力学传递逻辑进行设计，建模过程中对每一个零部件都进行了独立的特征构建，从顶部的三辐条手轮开始，依次完成传动丝杠、立式龙门机架、滑动压头、成型模腔、接料托盘、底部支撑底座等核心部件的建模，所有配合部位均按照实际装配公差预留对应间隙，确保虚拟装配时无干涉报错。渲染阶段采用金属与工程塑料搭配的材质方案，手轮、传动丝杠、导向立柱等金属受力部件赋予抛光钢材质，添加细微的表面磨砂纹理与边缘倒角高光，还原金属机加工后的真实质感；机架主体的立式支撑结构采用深蓝色喷塑金属材质，模拟工业设备常用的漆面效果，表面添加轻微的颗粒质感避免塑料感；成型模腔、接料托盘等接触物料的部件采用哑光不锈钢材质，压头下方的成型工位添加了阵列排布的煤球坯体模型，直观展示设备的成型功能。结构设计上采用经典的螺旋压力传动结构，顶部手轮与竖直传动丝杠刚性连接，通过丝杠螺母副将手轮的圆周回转运动转化为压头的竖直直线往复运动，龙门式的双侧立柱导向结构保证压头下行过程中无偏摆，受力均匀传递至模腔内的物料，模腔采用可抽拉的托盘式设计，压制作业完成后可抽出托盘取出成型煤球，操作逻辑符合手动生产设备的使用习惯。设计思路围绕小型手动生产场景的实用需求展开，摒弃复杂的动力结构，完全依靠人力驱动手轮完成压制作业，整体结构紧凑，机架采用方钢焊接式的简化建模结构，在保证结构强度视觉效果的同时控制模型整体复杂度，所有零部件的装配关系清晰可辨，既可以作为手动压力设备的结构参考案例，也可用于机械原理教学中螺旋传动、压力成型相关内容的演示素材，模型渲染时采用深灰色渐变背景，搭配三点布光方案，突出设备的金属质感与结构层次，将手轮、丝杠、压头、模腔等核心功能部件作为视觉重点，清晰展示设备的作业逻辑与结构组成。
