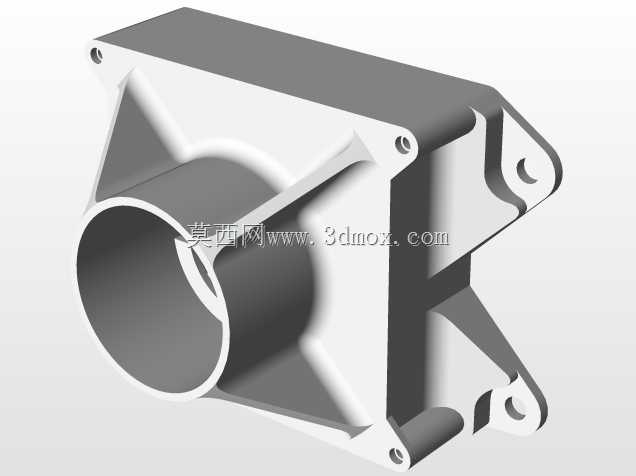

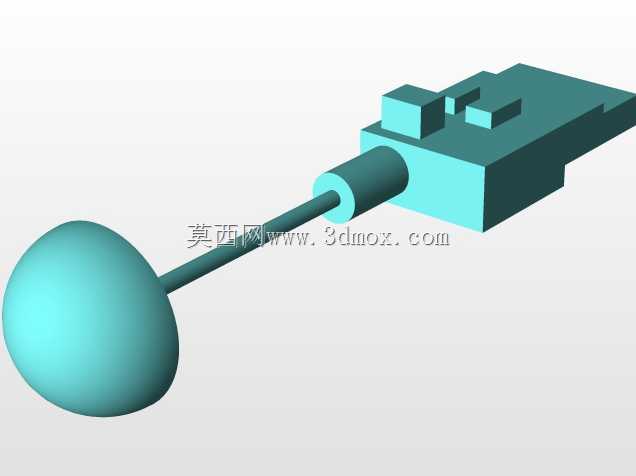

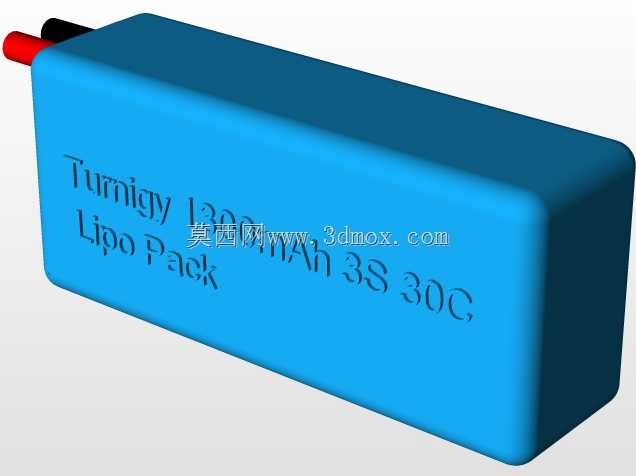

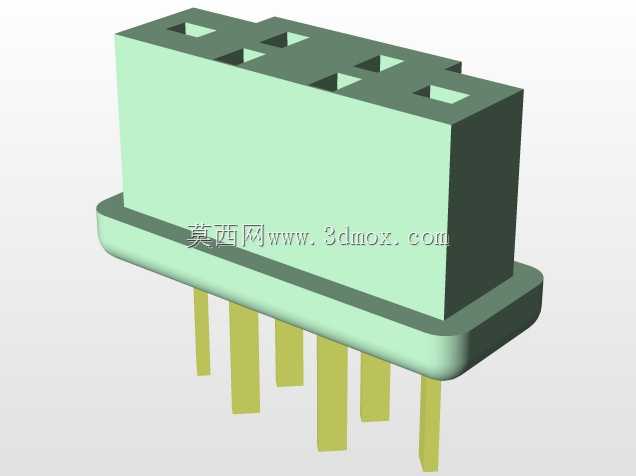

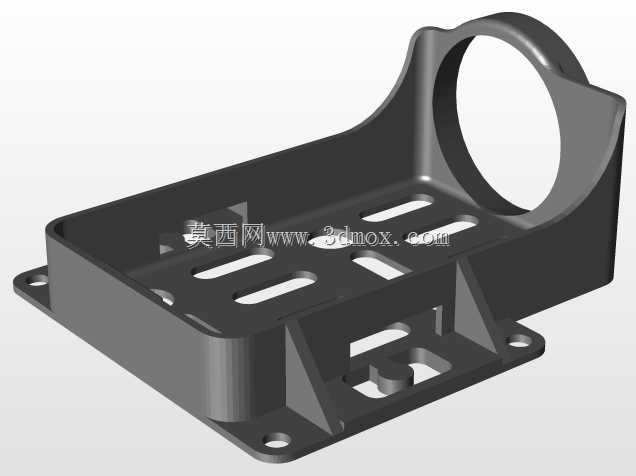

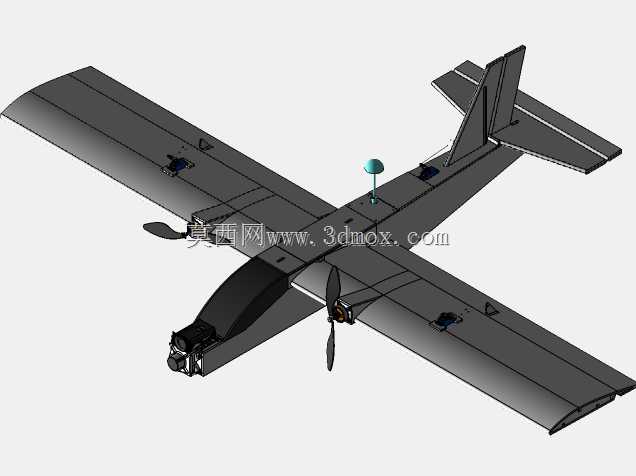

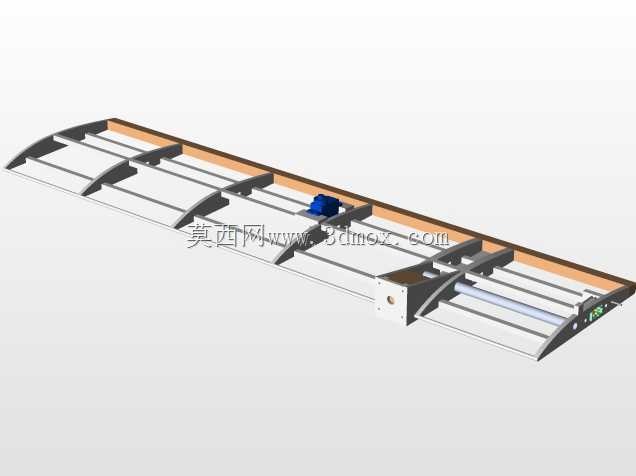

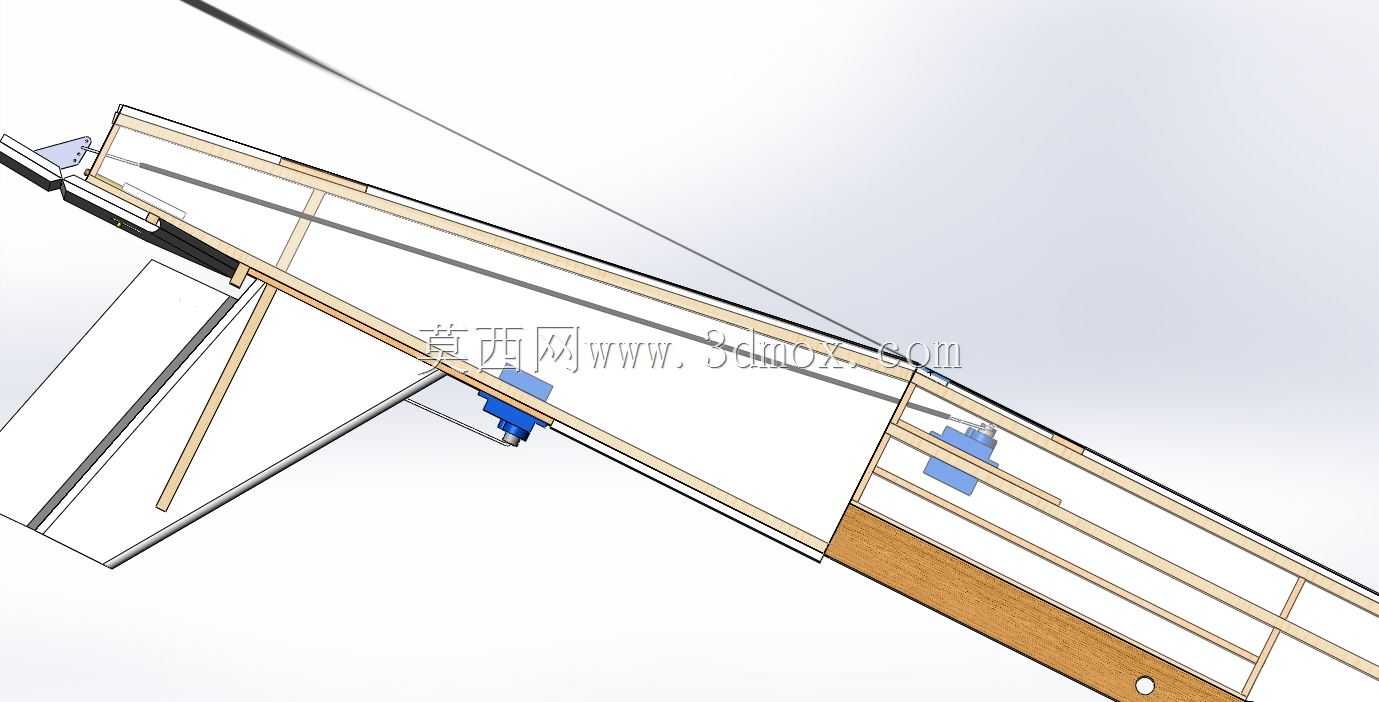

航空用空心衬套类环形结构件

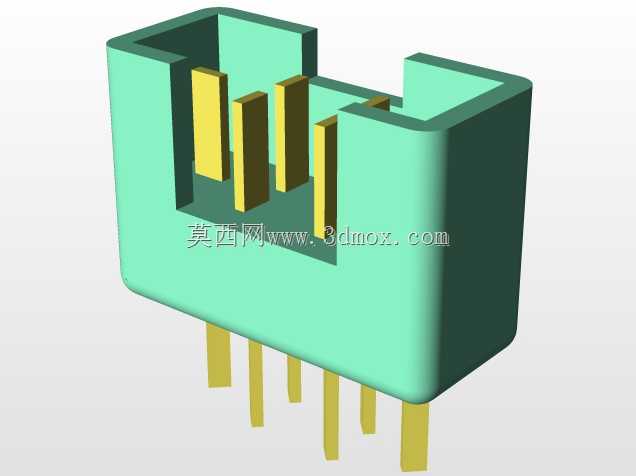

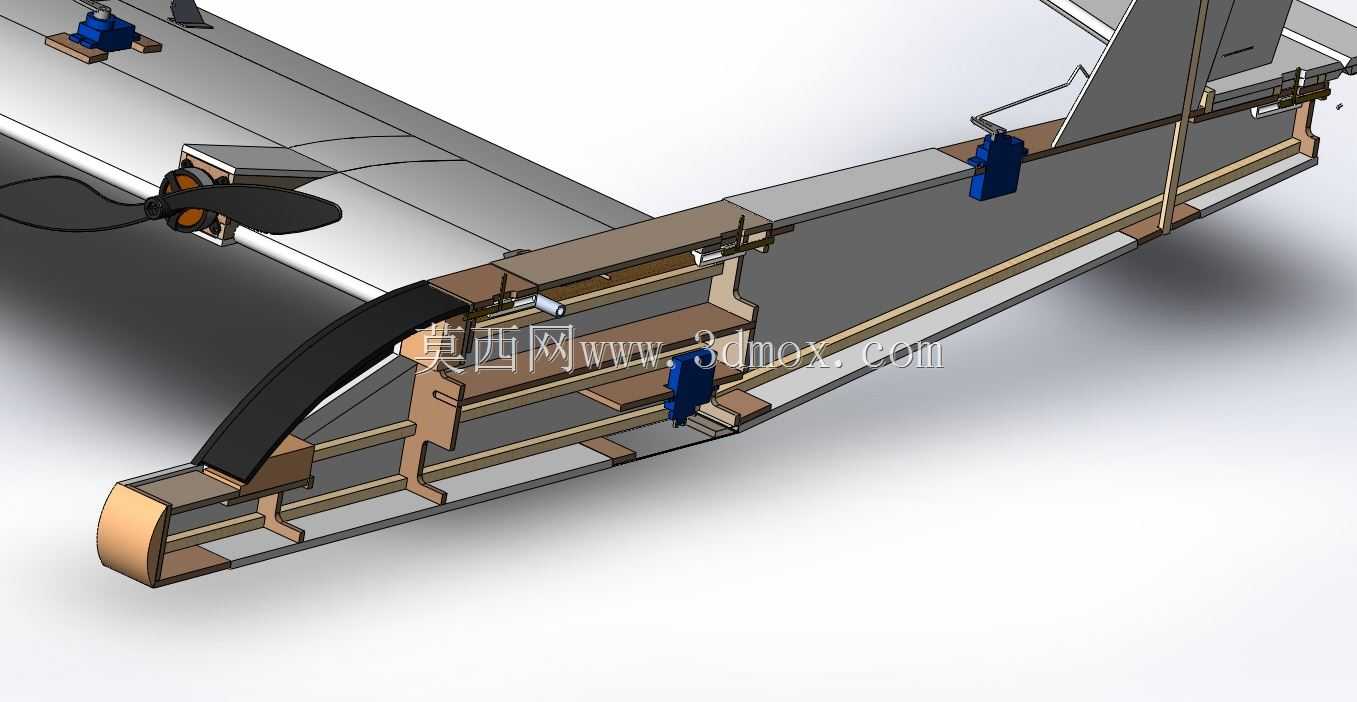

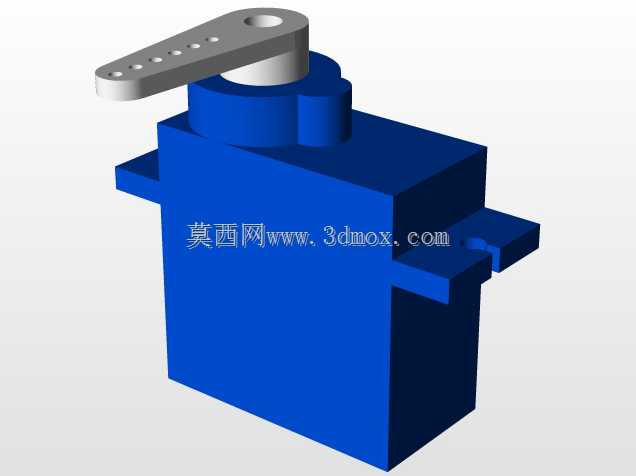

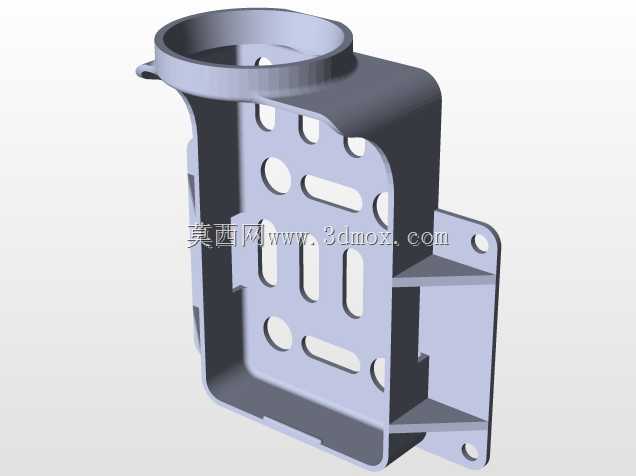

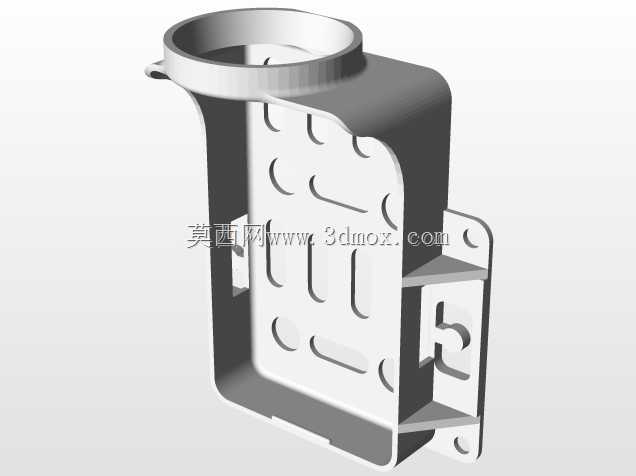

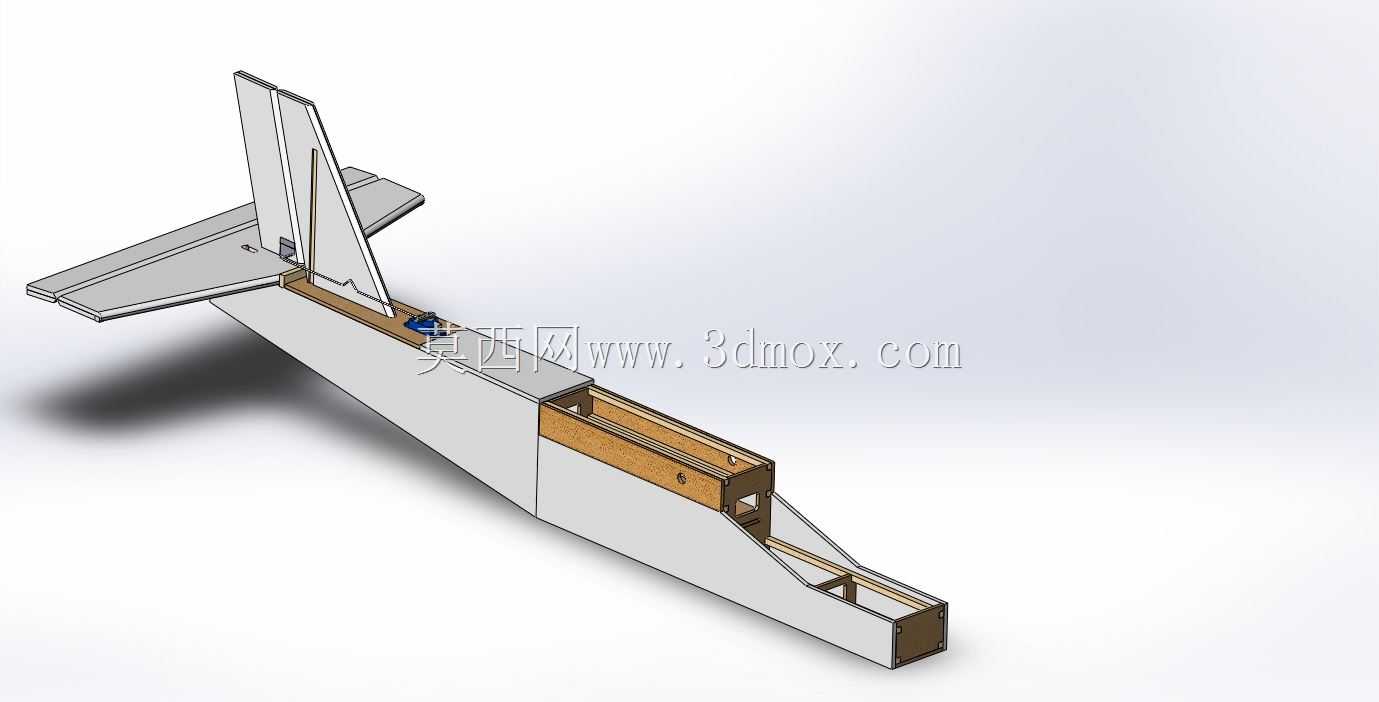

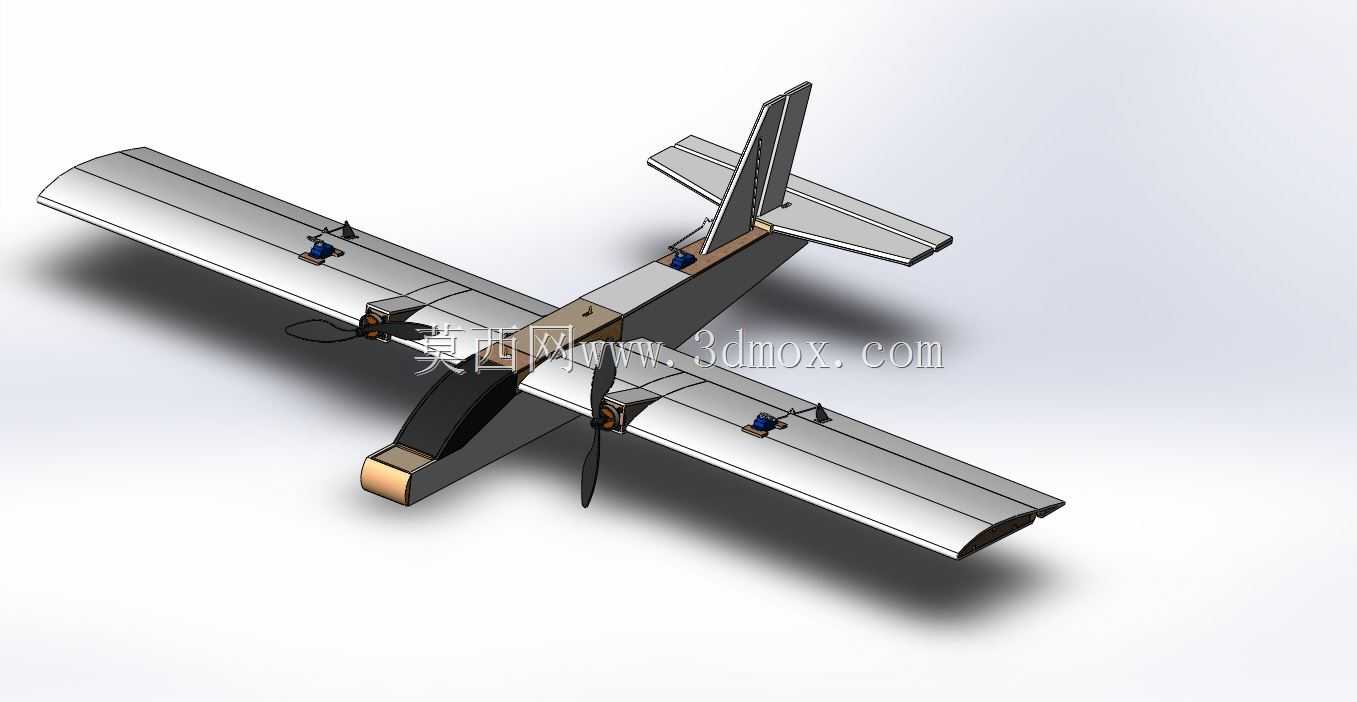

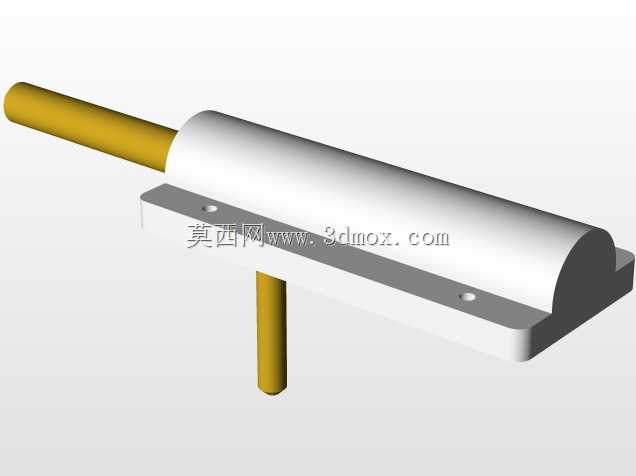

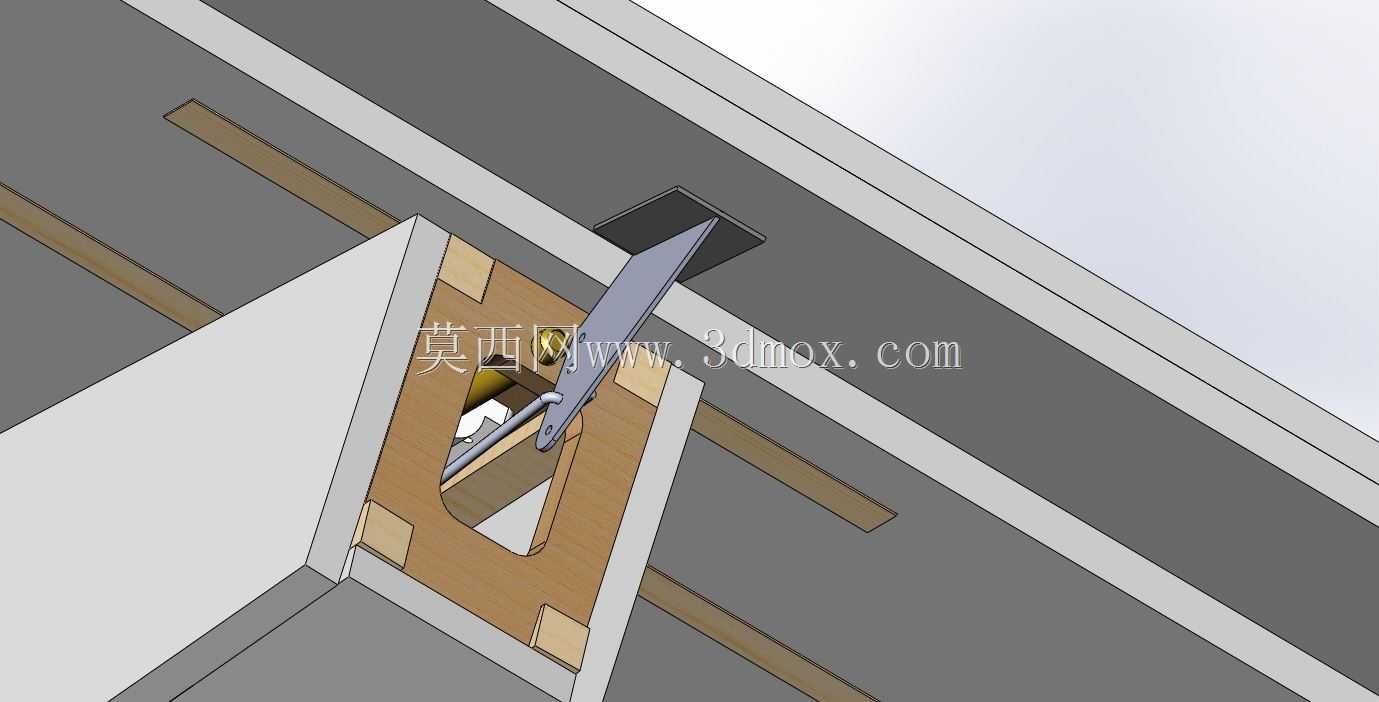

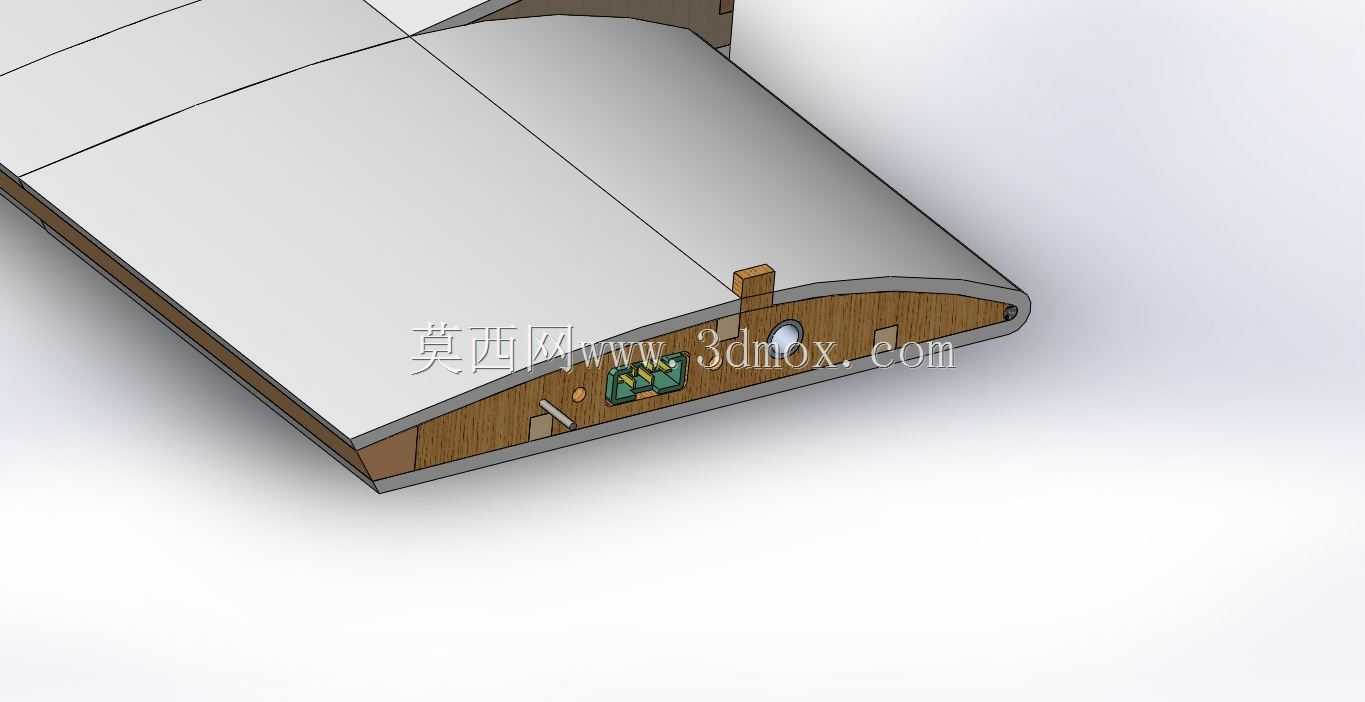

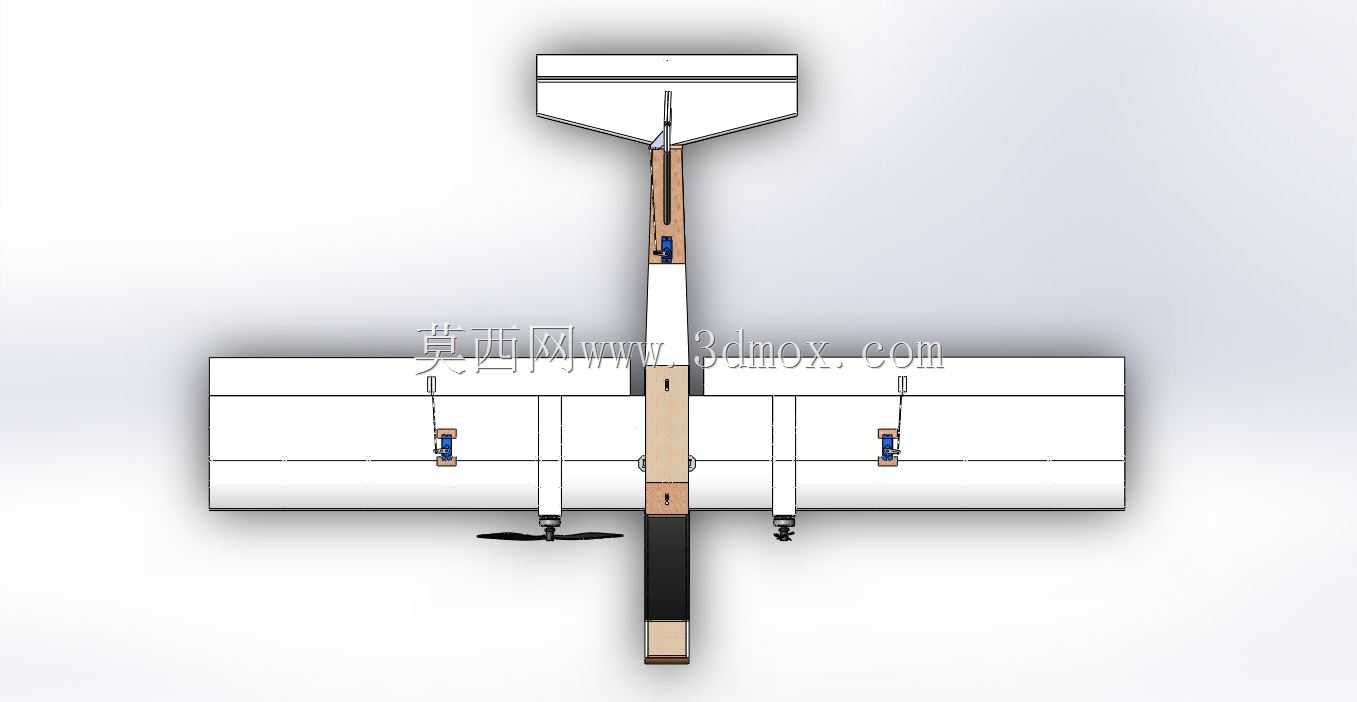

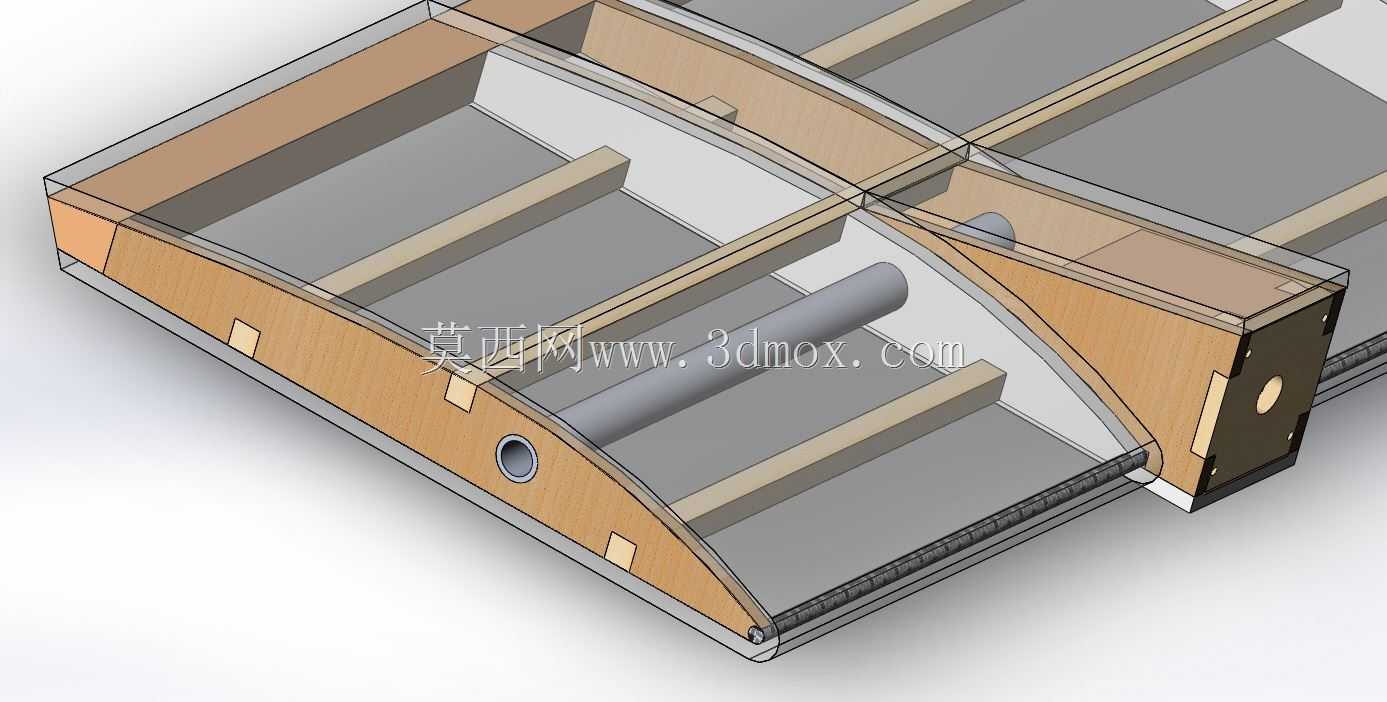

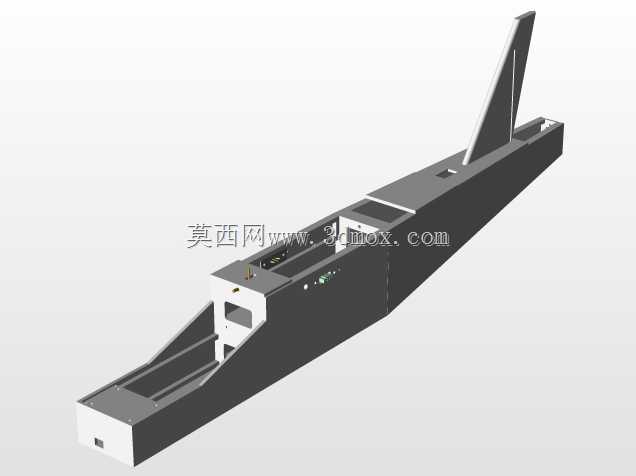

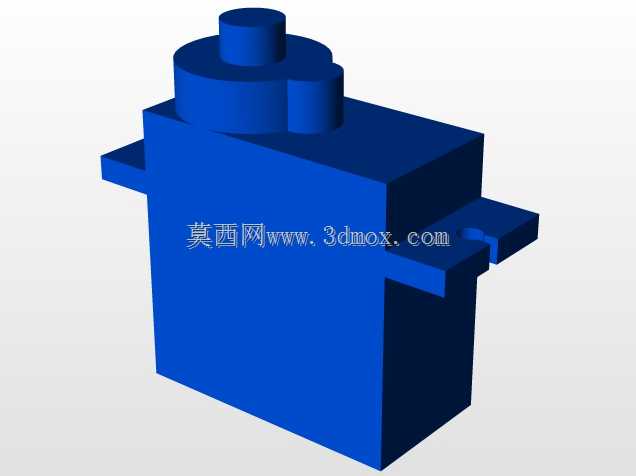

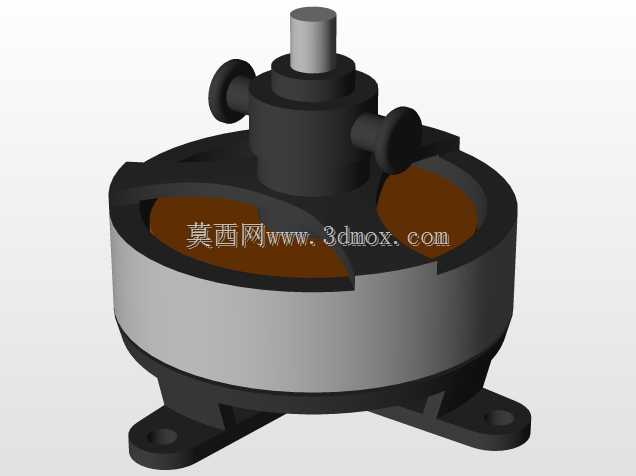

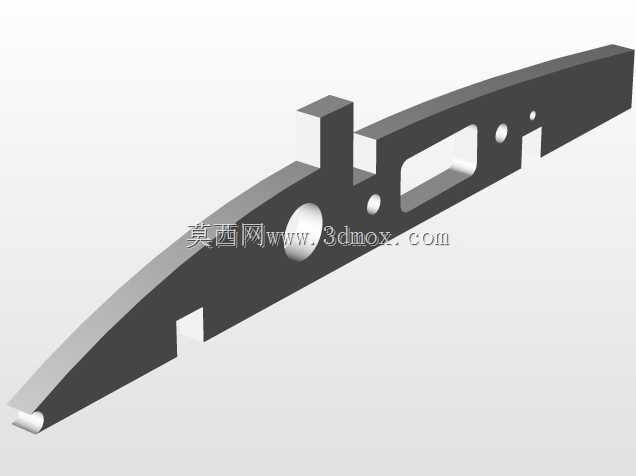

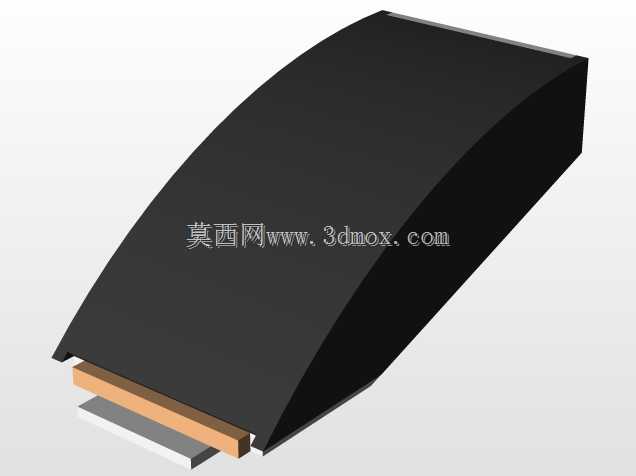

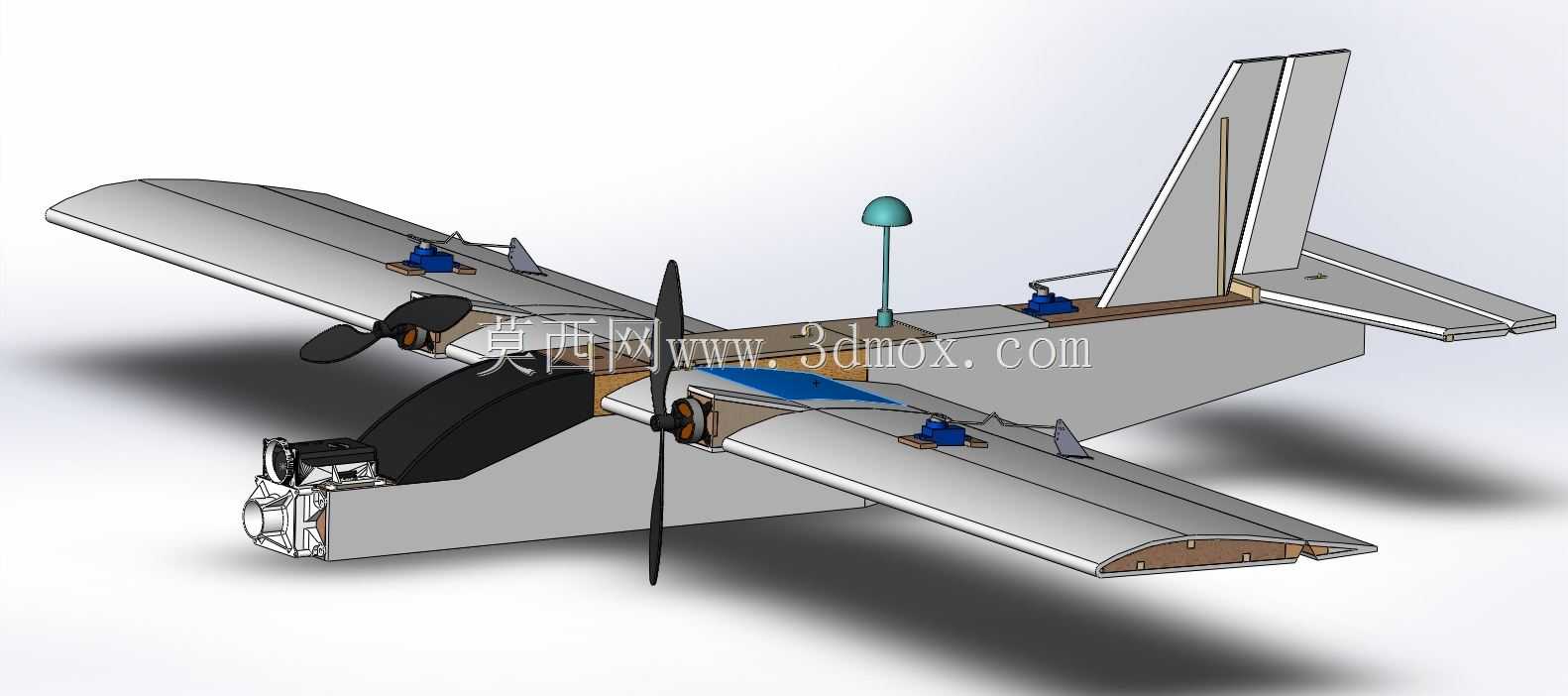

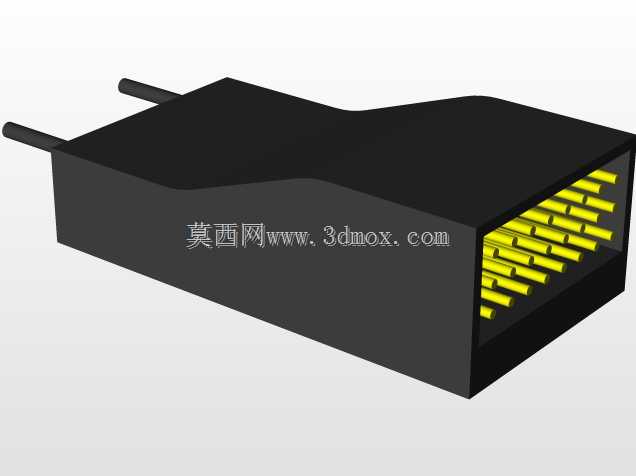

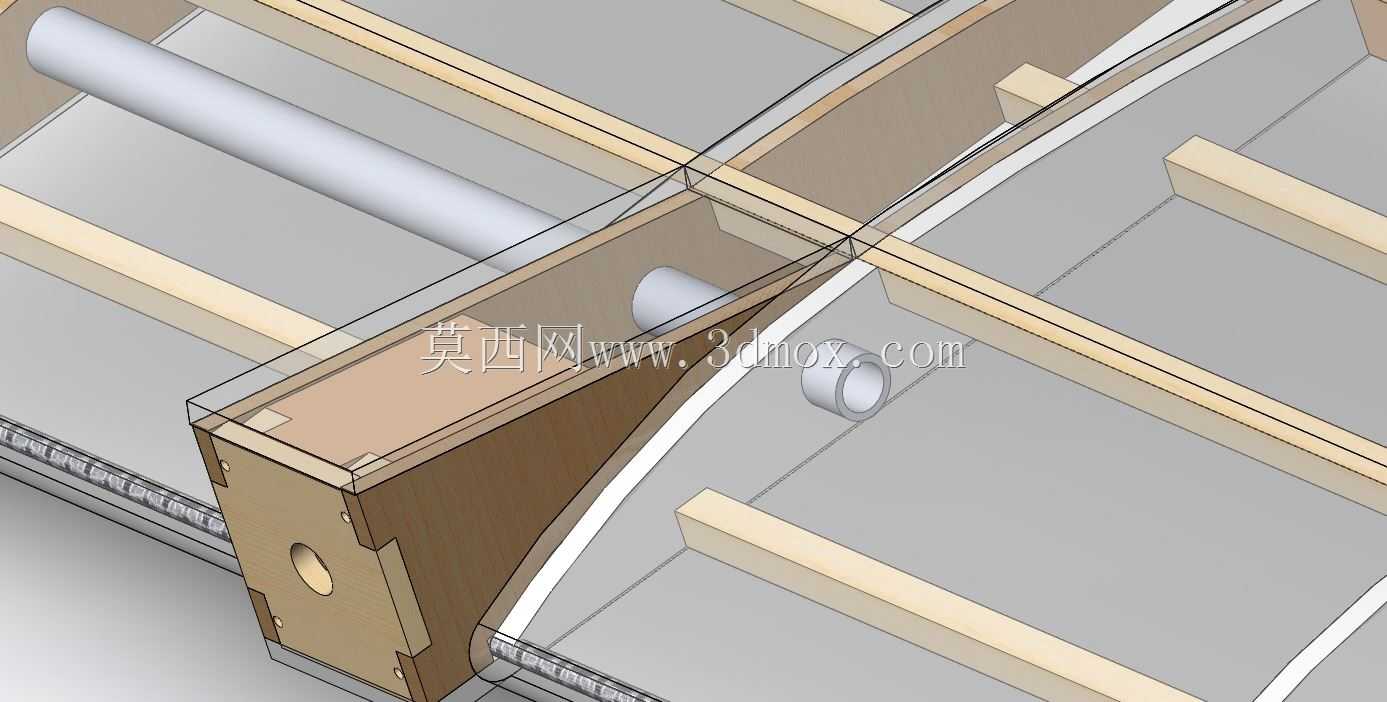

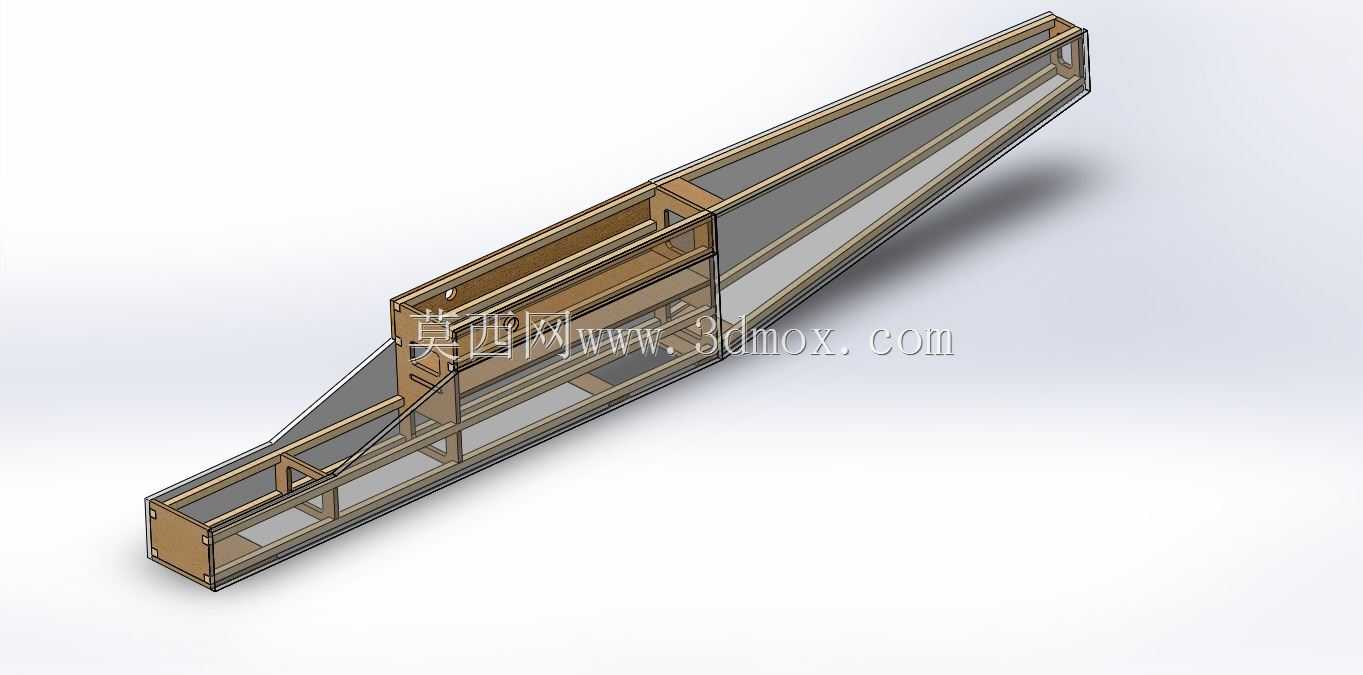

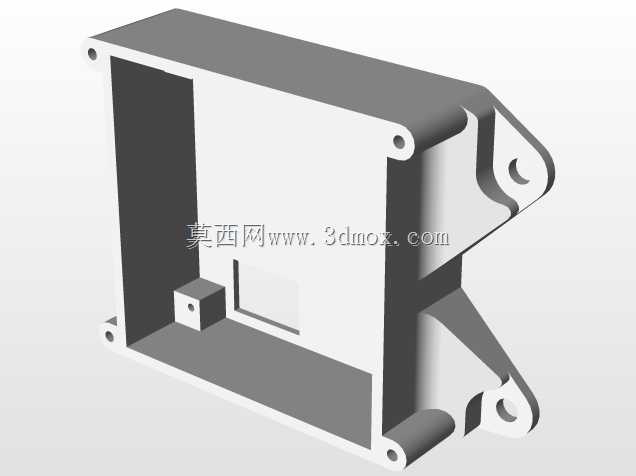

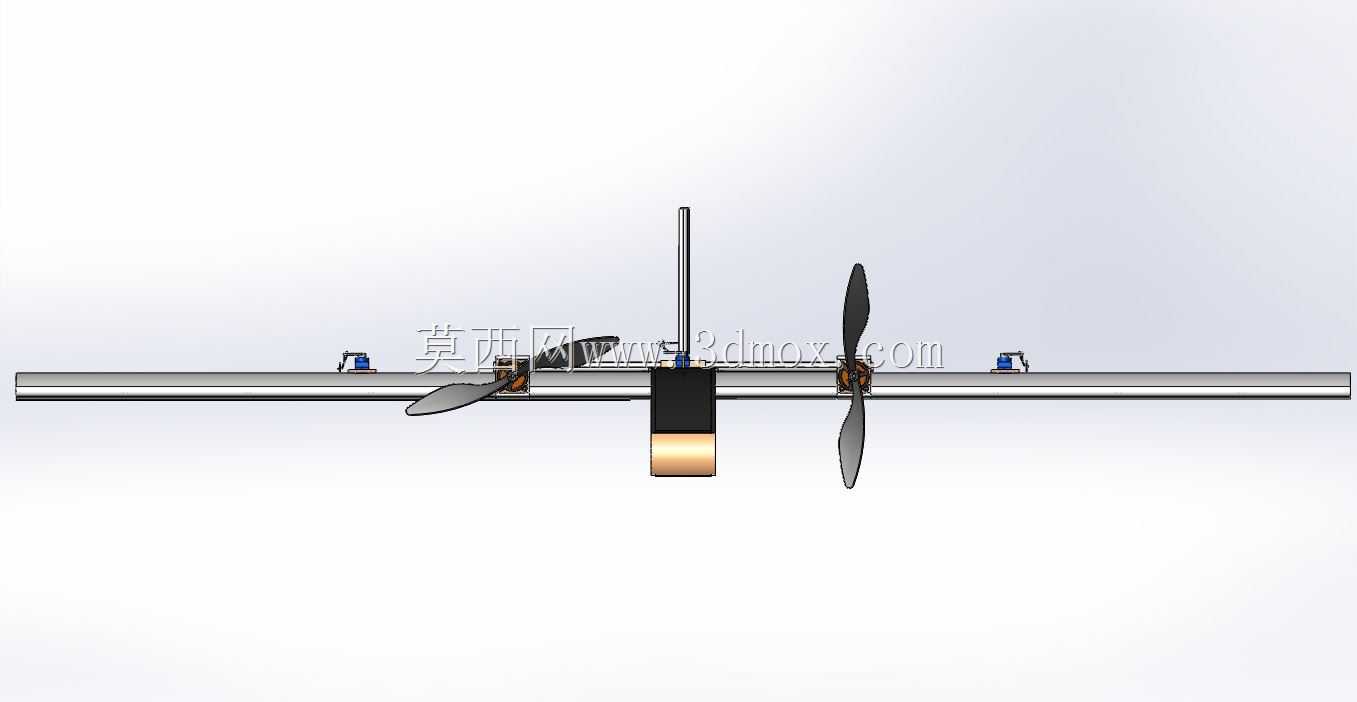

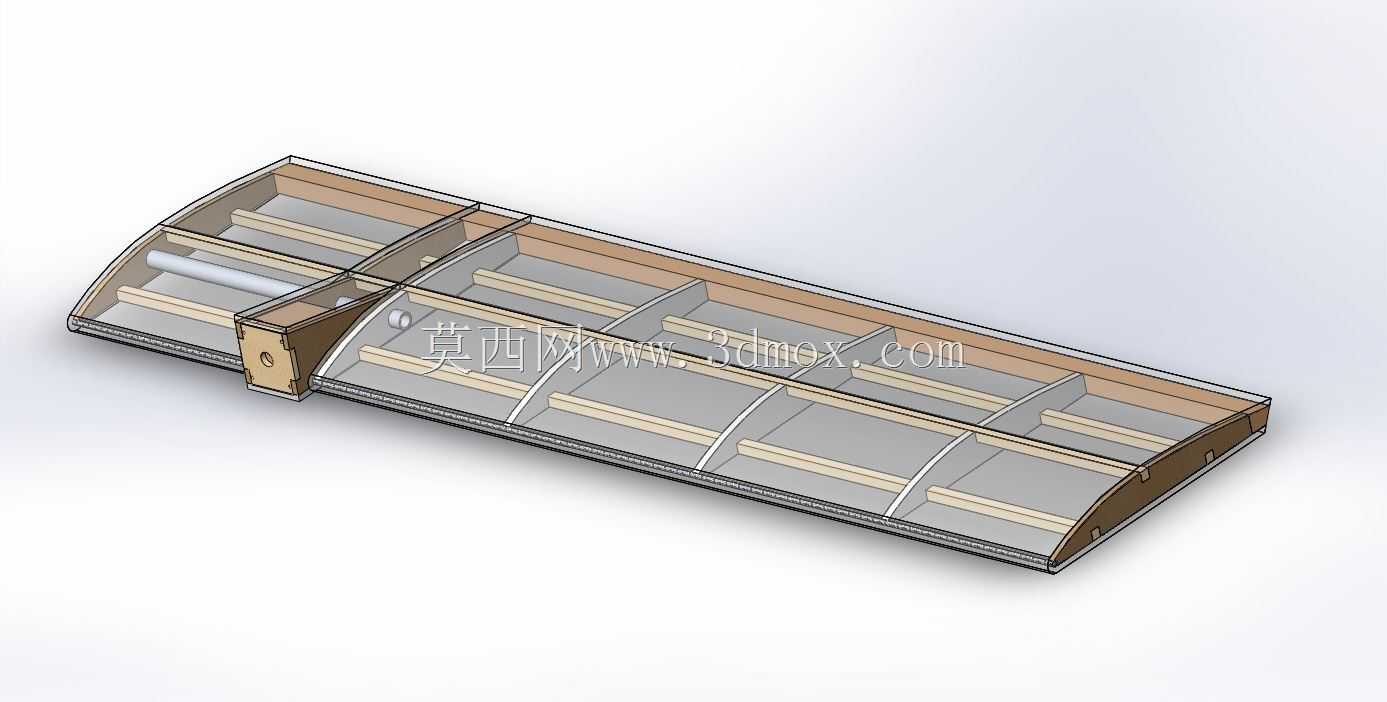

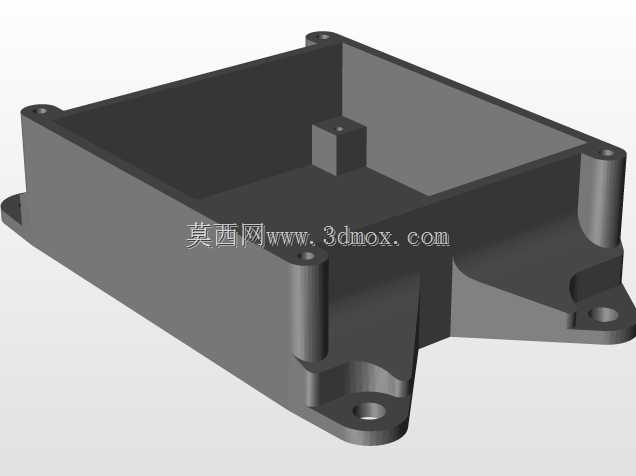

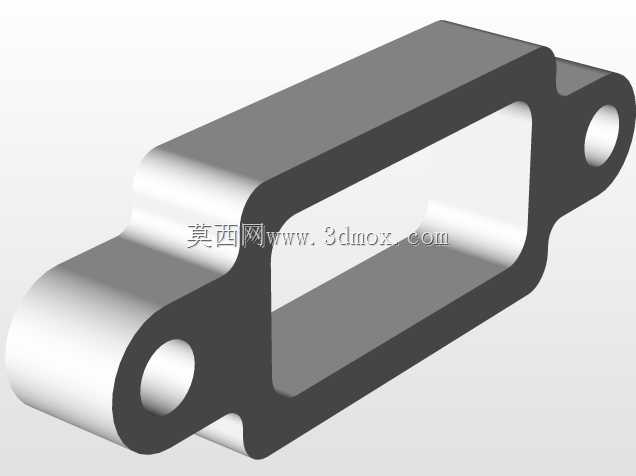

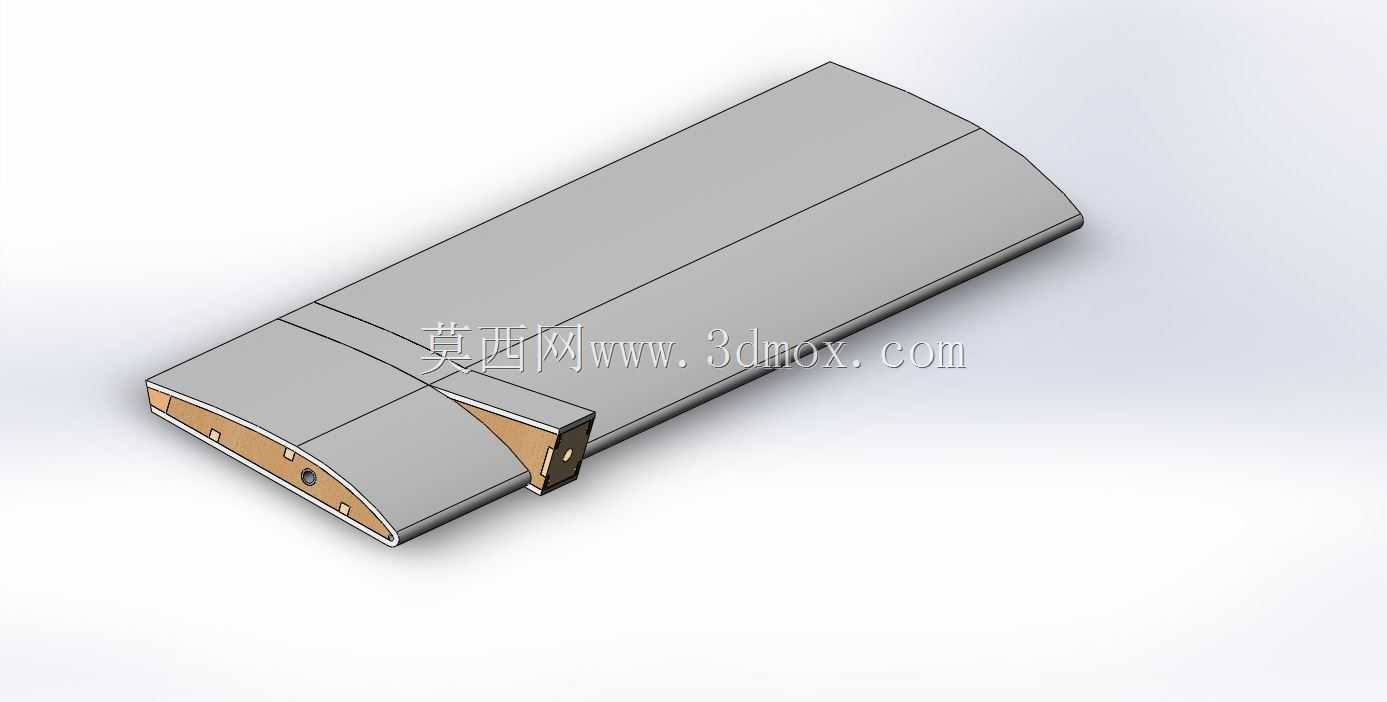

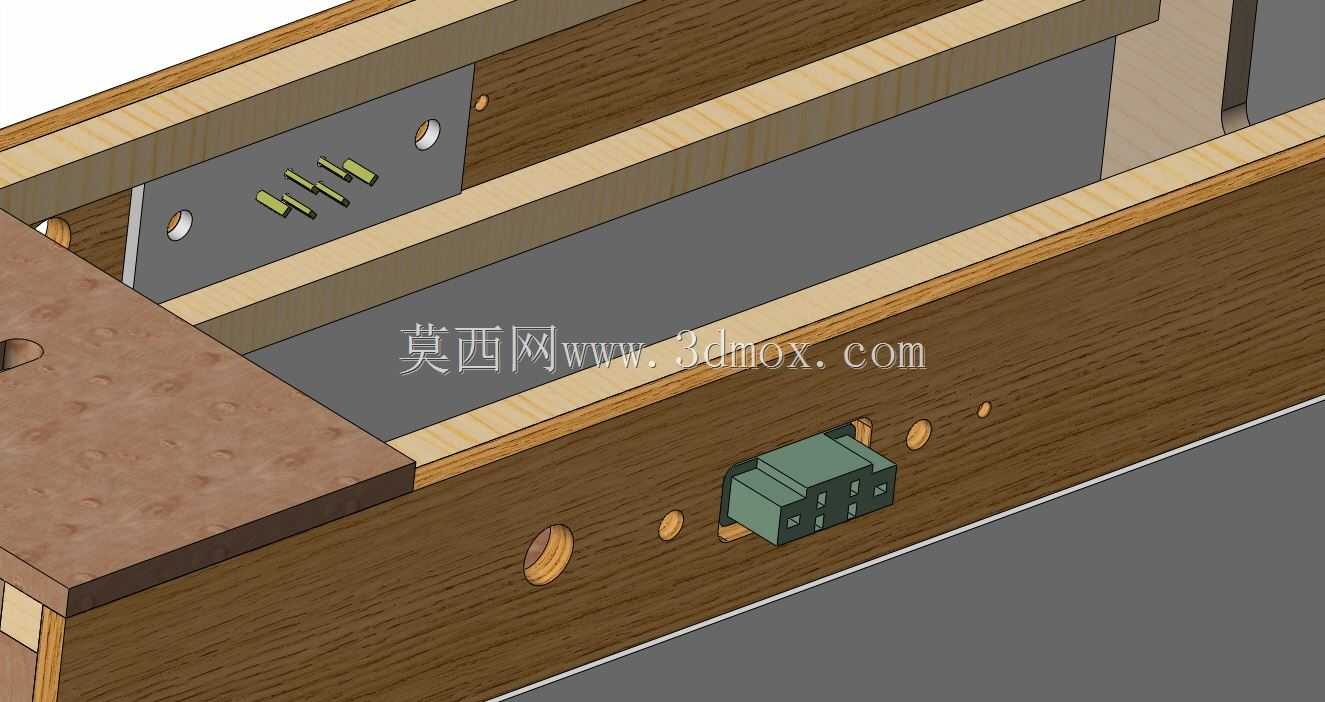

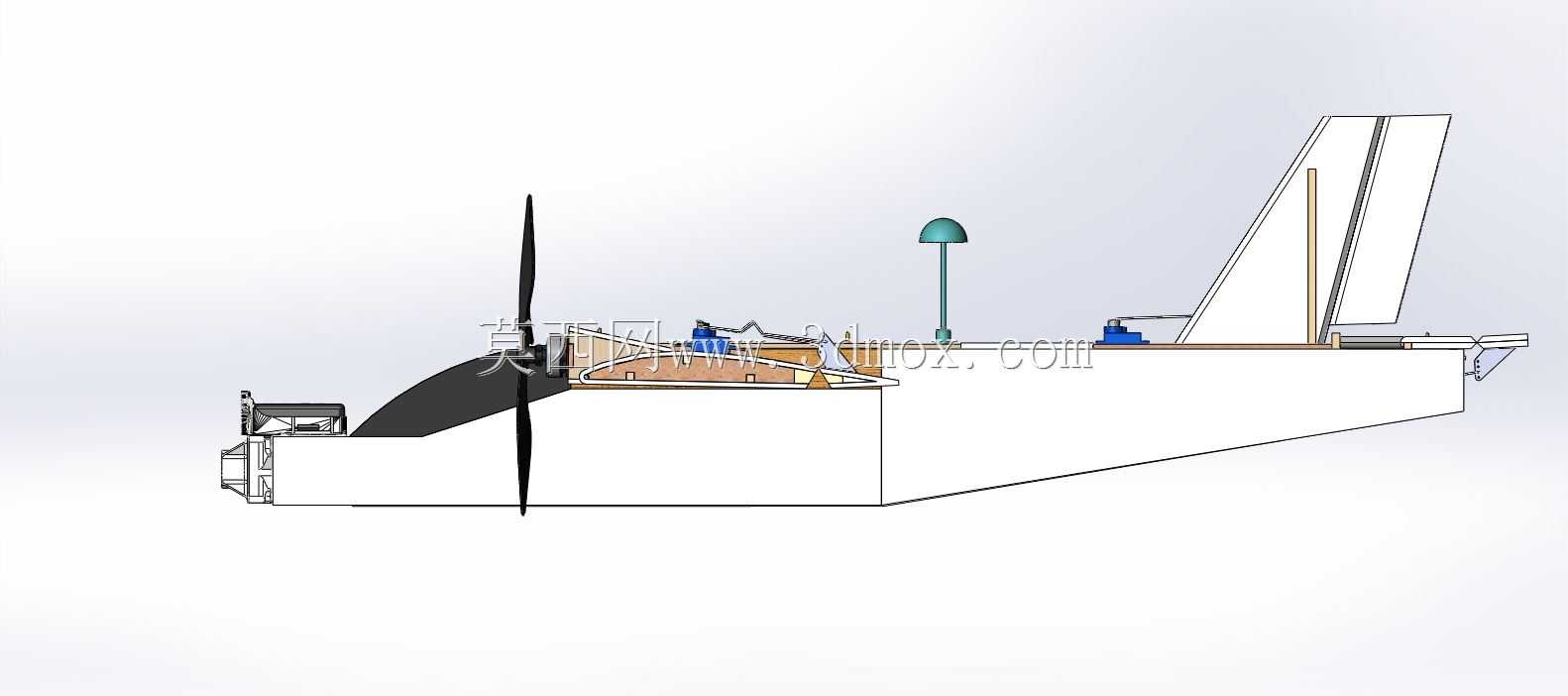

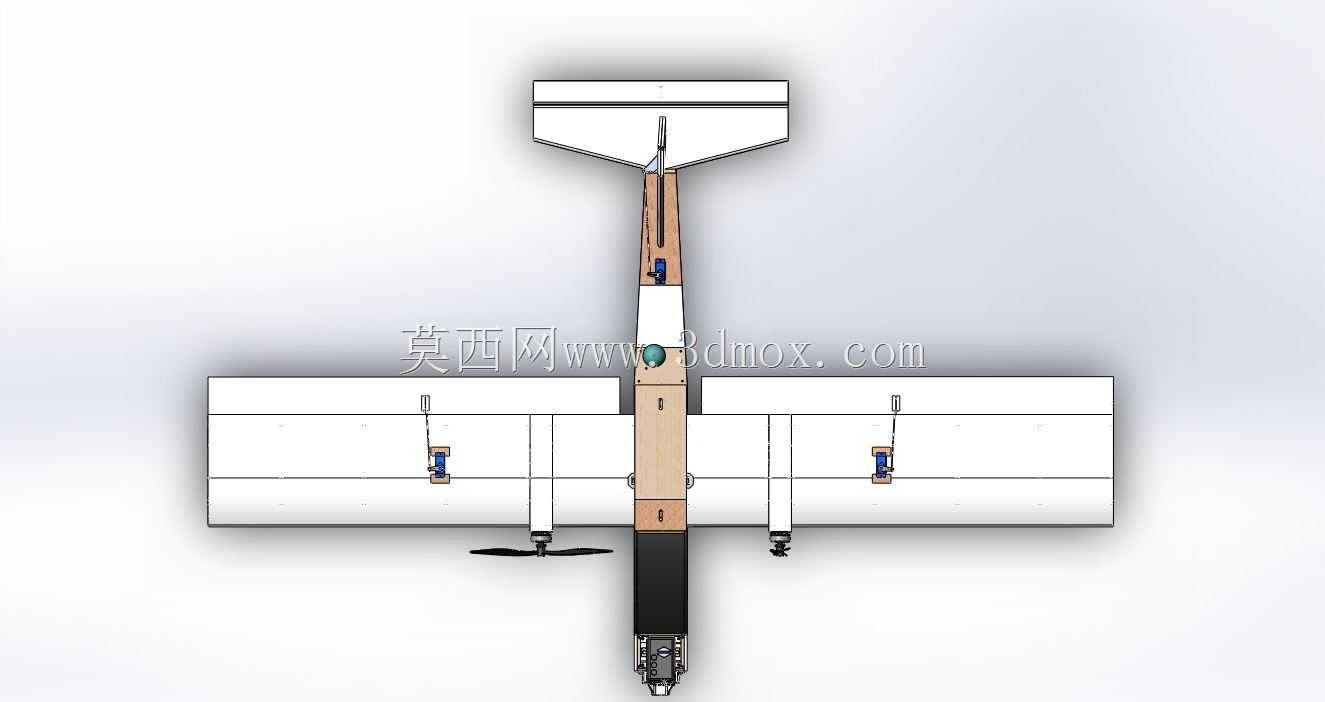

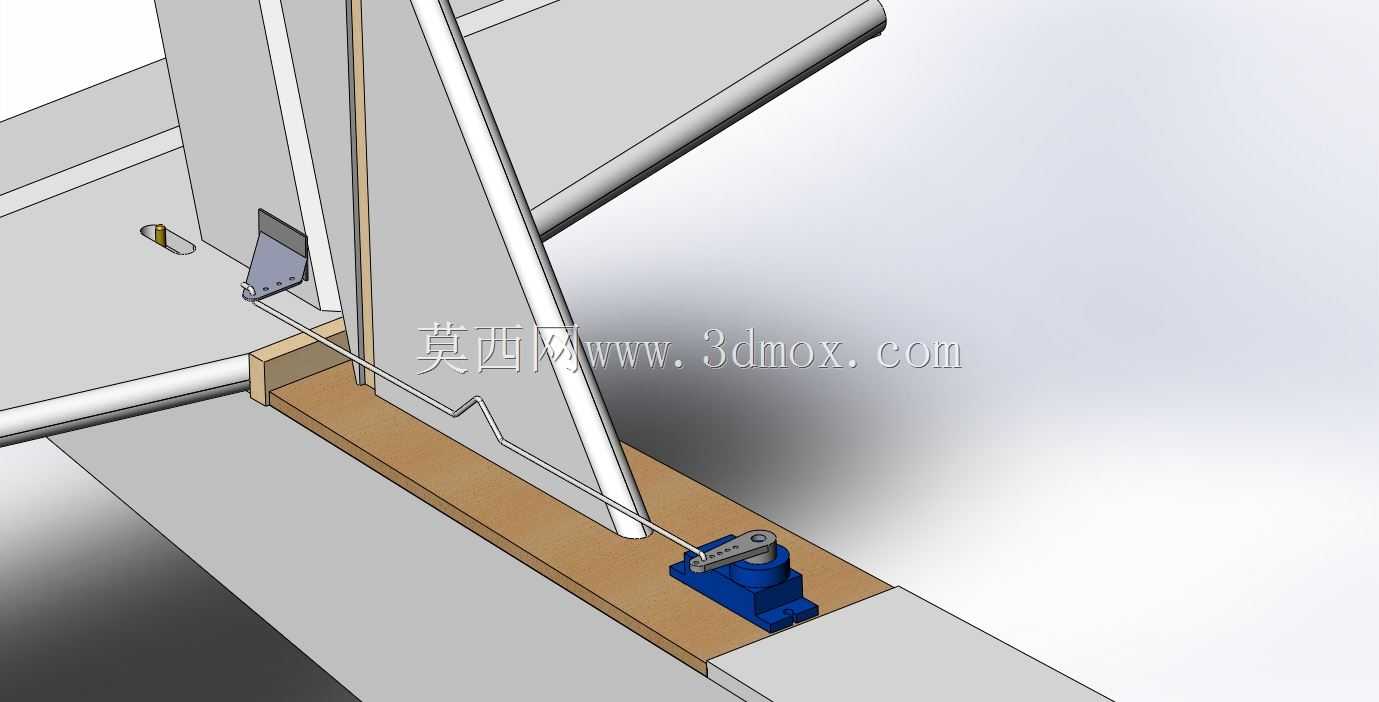

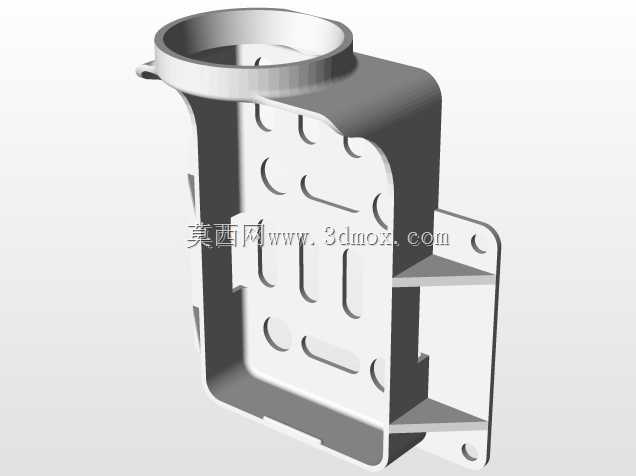

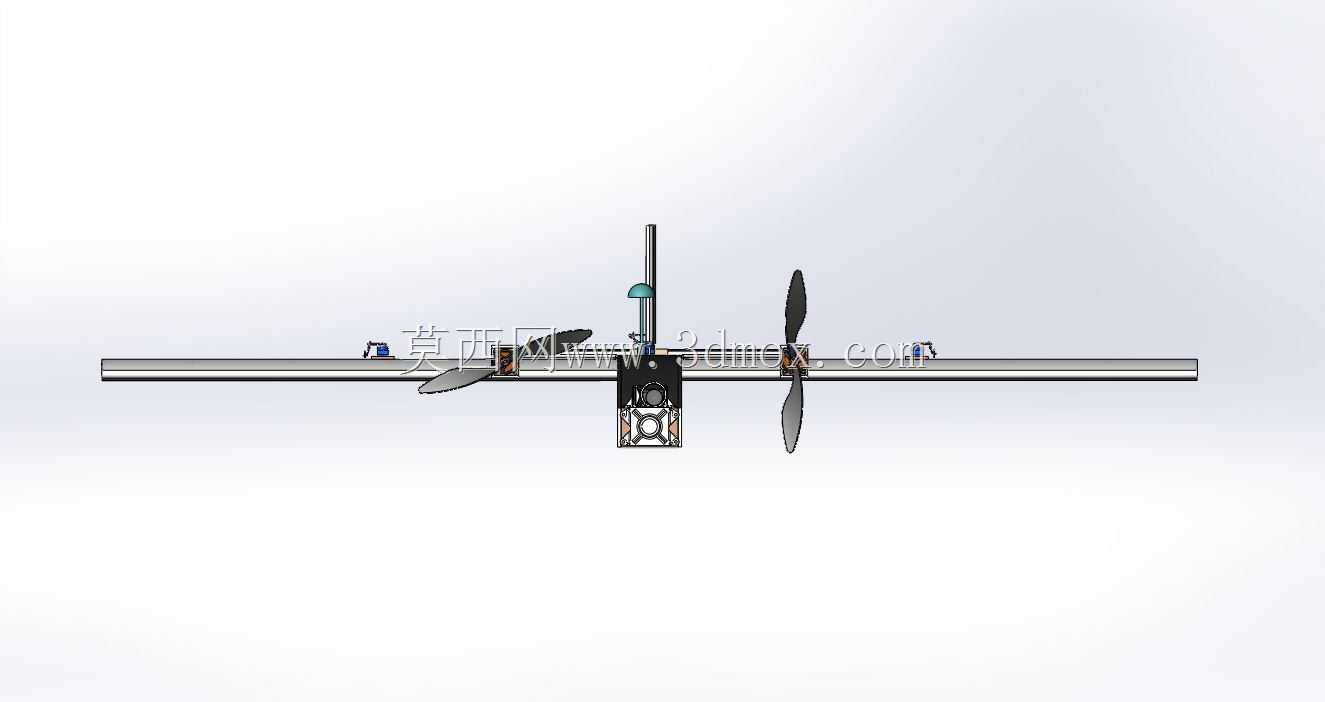

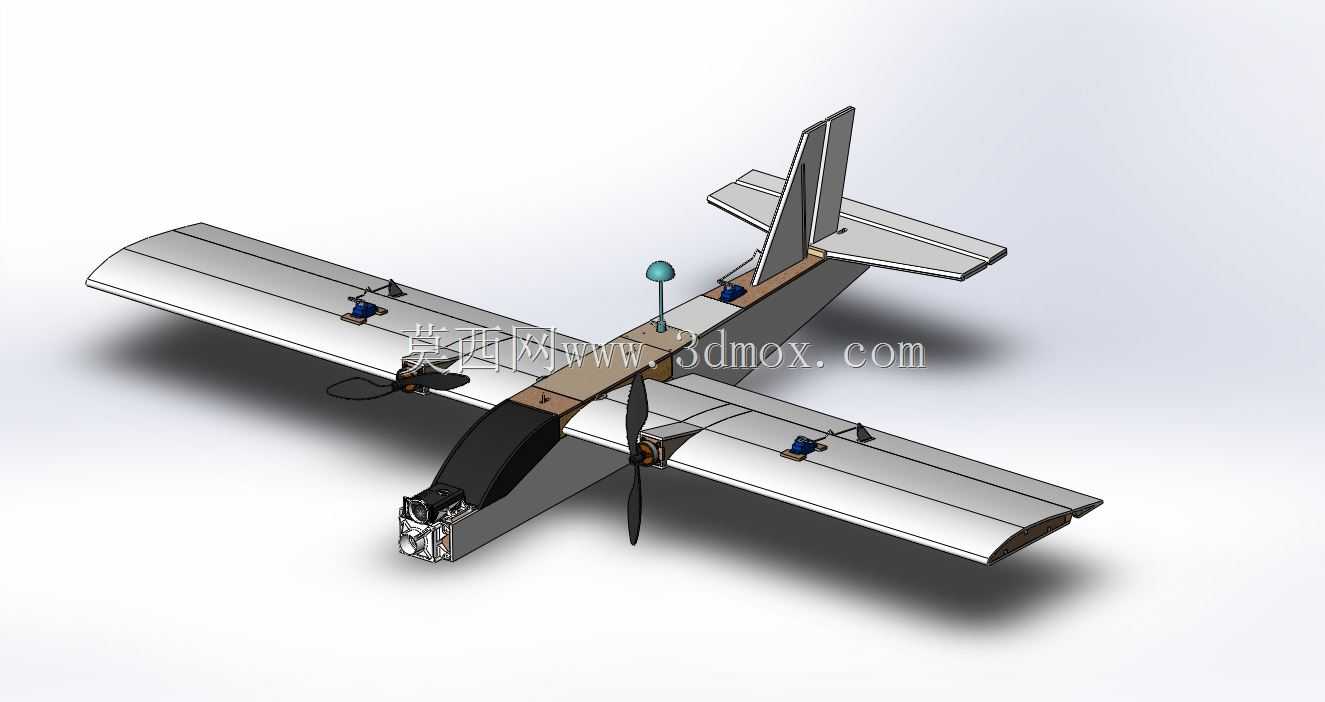

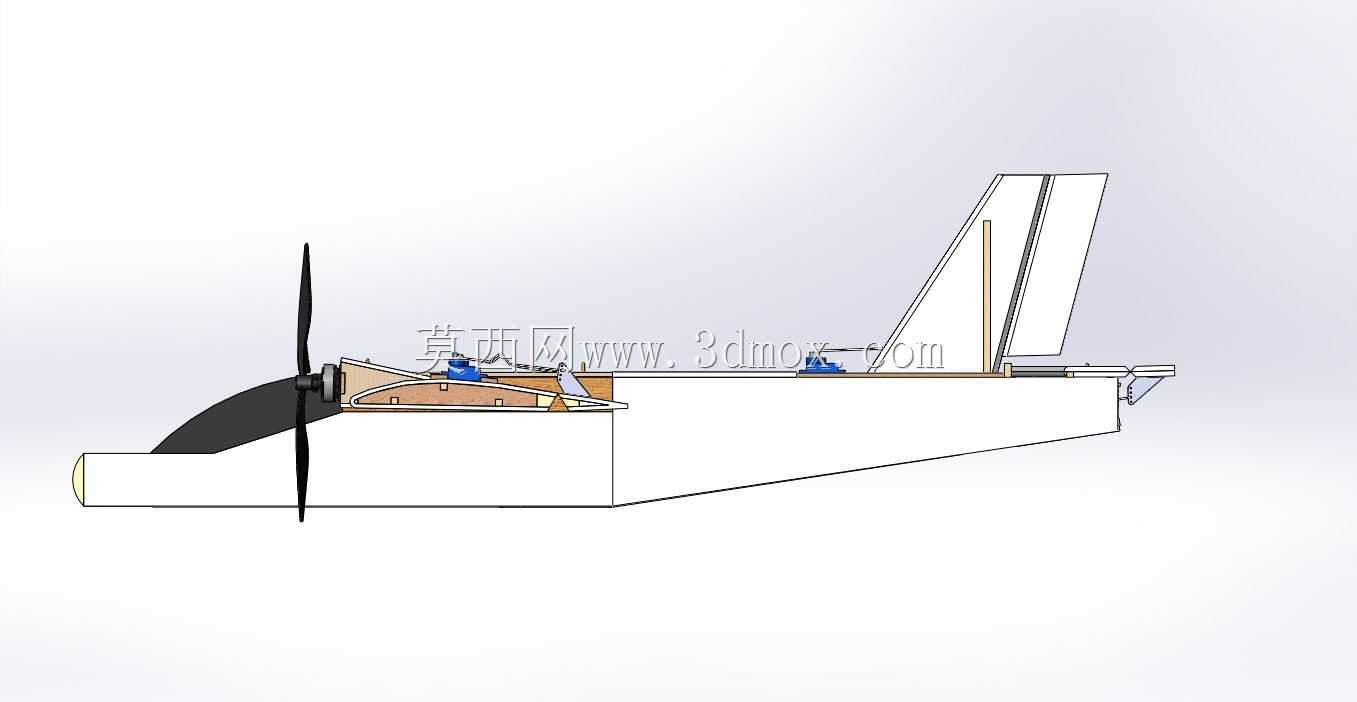

这类空心环形结构件常作为航空机载设备中的回转衬套使用，在ASK-6型飞机的操纵系统、传动机构中承担径向支撑、耐磨隔套的作用，安装时需嵌套在对应销轴与安装座孔之间，避免金属构件直接接触产生的磨损，同时补偿装配过程中产生的微小同轴度偏差。从结构设计来看，该零件采用等壁厚空心圆柱构型，内外圆柱面的同轴度公差需控制在IT7级以内，端面与轴线的垂直度公差不低于0.02mm，才能保证回转过程中不会出现偏磨、卡滞的问题。设计阶段优先考虑了航空工况下的载荷特性，零件壁厚经过反复校核，既能承受径向的交变冲击载荷，又能尽可能降低自身重量，符合航空设备轻量化的设计要求。实际应用场景中，这类衬套会配合润滑脂使用，内孔与运动销轴间隙配合，外圆与安装基座的孔位过盈配合，安装时需采用冷压工艺压入座孔，避免敲击导致零件变形。零件的轴向长度需匹配安装位的空间边界，两端不能突出安装座的贴合面，否则会影响相邻构件的装配精度。建模过程中优先以回转特征为基础构建主体，再对端面进行倒角处理，去除锐边避免装配时割伤密封件，内外圆柱面的表面粗糙度要求达到Ra1.6，保证配合面的接触精度，减少运转过程中的摩擦损耗。不同于普通工业用衬套，航空场景下使用的这类零件对材料的比强度、疲劳性能要求更高，建模时预留了表面处理的工艺余量，方便后续进行阳极氧化或者镀层处理，提升零件的耐腐蚀与耐磨性能。在装配验证阶段，该环形件的尺寸链需要和周边的销轴、压盖、安装座进行匹配校核，保证装配后轴向留有0.1-0.2mm的窜动间隙，避免热胀冷缩导致的机构卡滞。这类零件虽然结构简单，但是在航空传动、操纵系统中属于不可或缺的基础零件，其加工精度、装配精度直接影响整个机构的运转可靠性，设计时需要充分考虑工况下的温度变化、振动载荷、磨损寿命等因素，不能仅按照静态尺寸进行建模，还要结合实际装配工艺预留合理的公差余量，保证加工后的零件能够直接适配装机需求，减少现场修配的工作量。
