模拟波音737NG用LED调节分光控制板

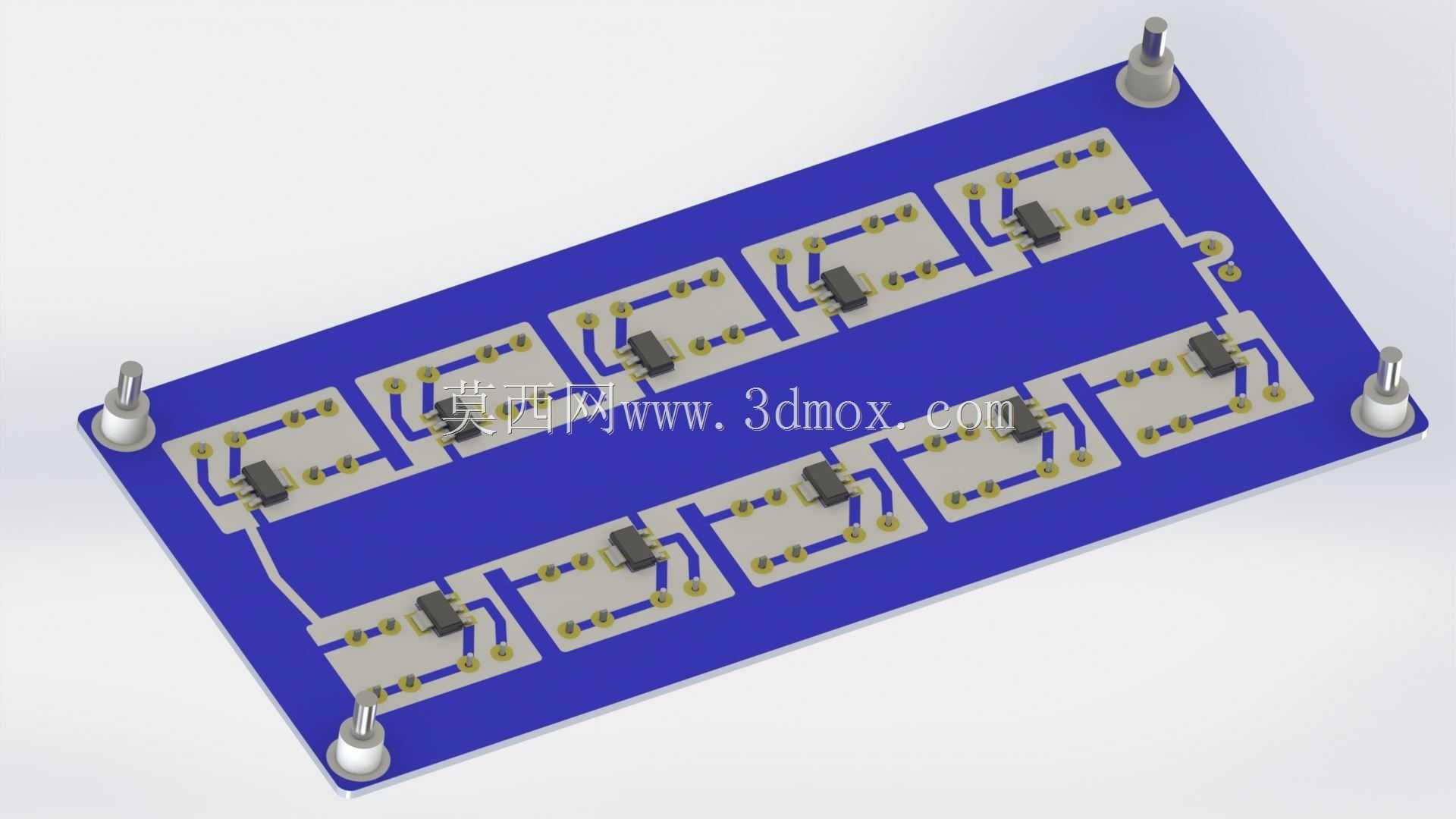

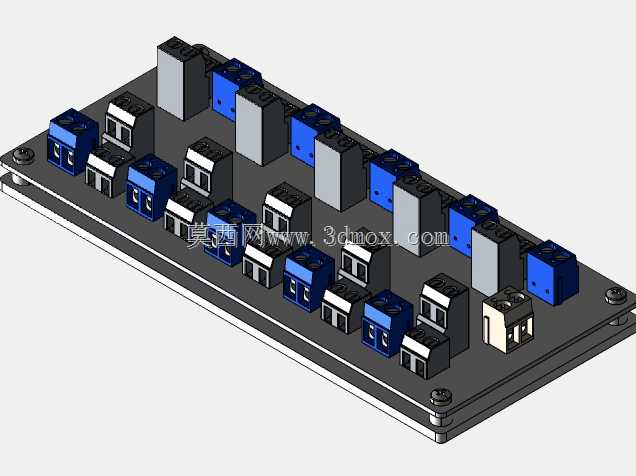

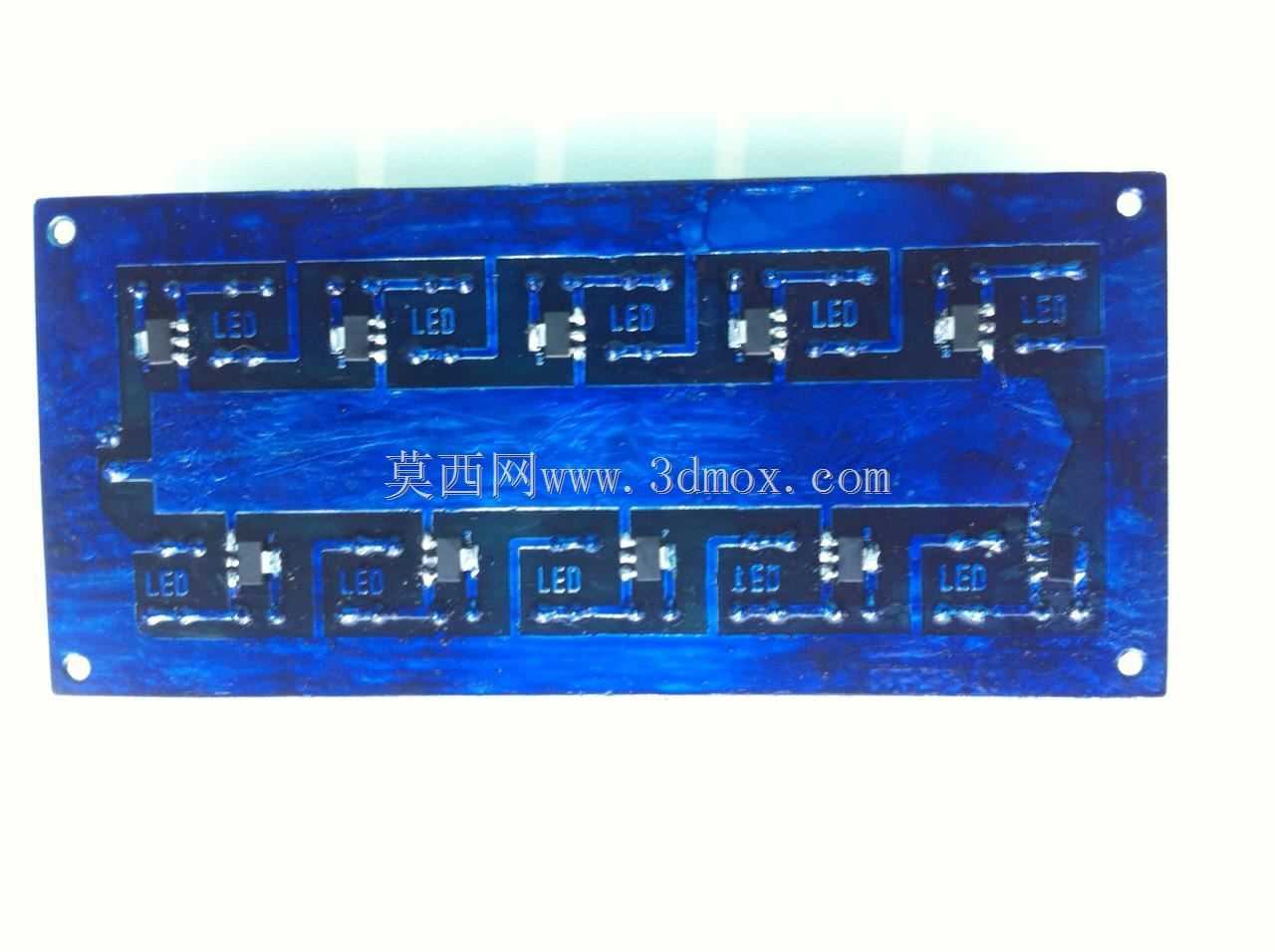

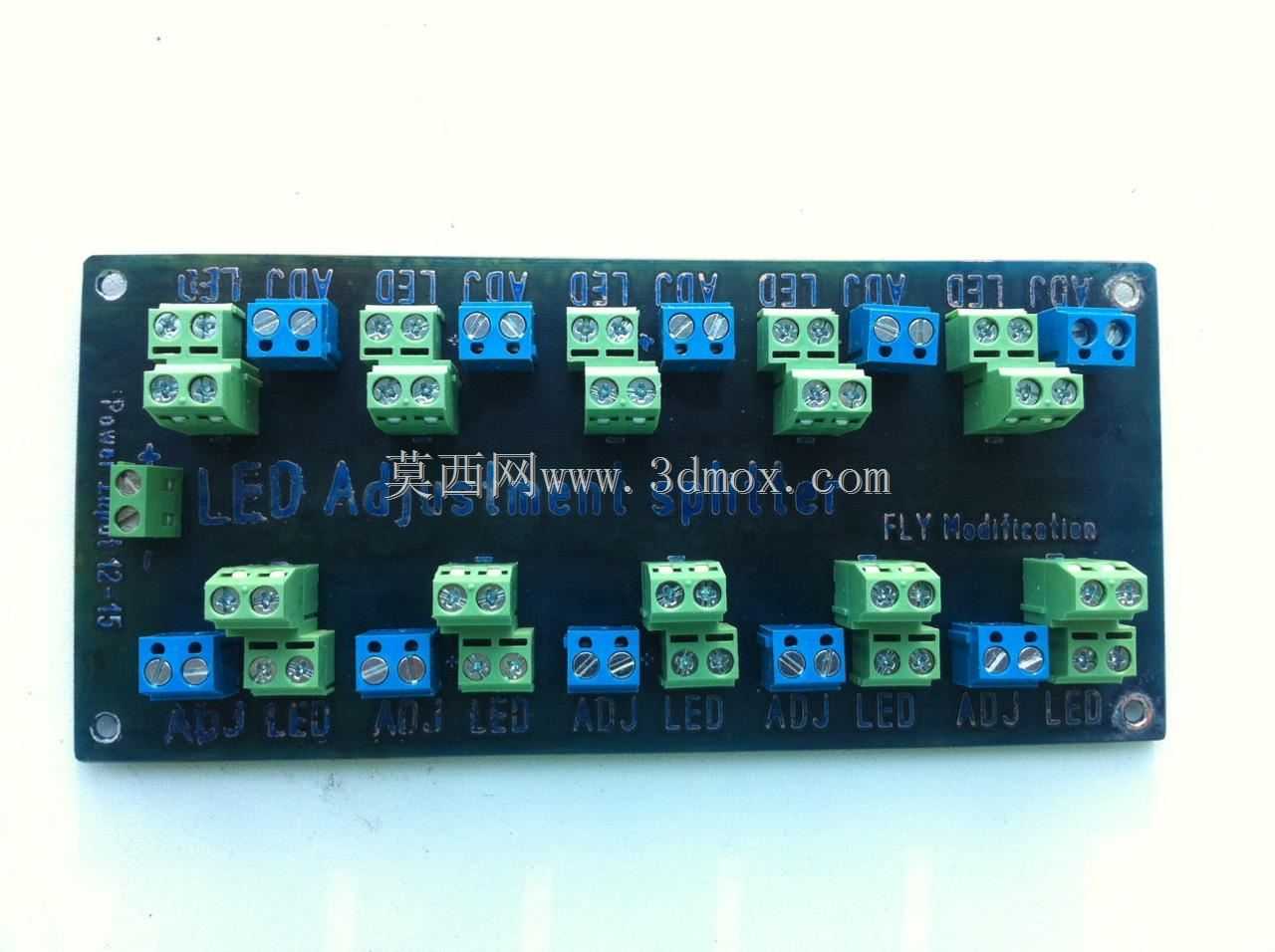

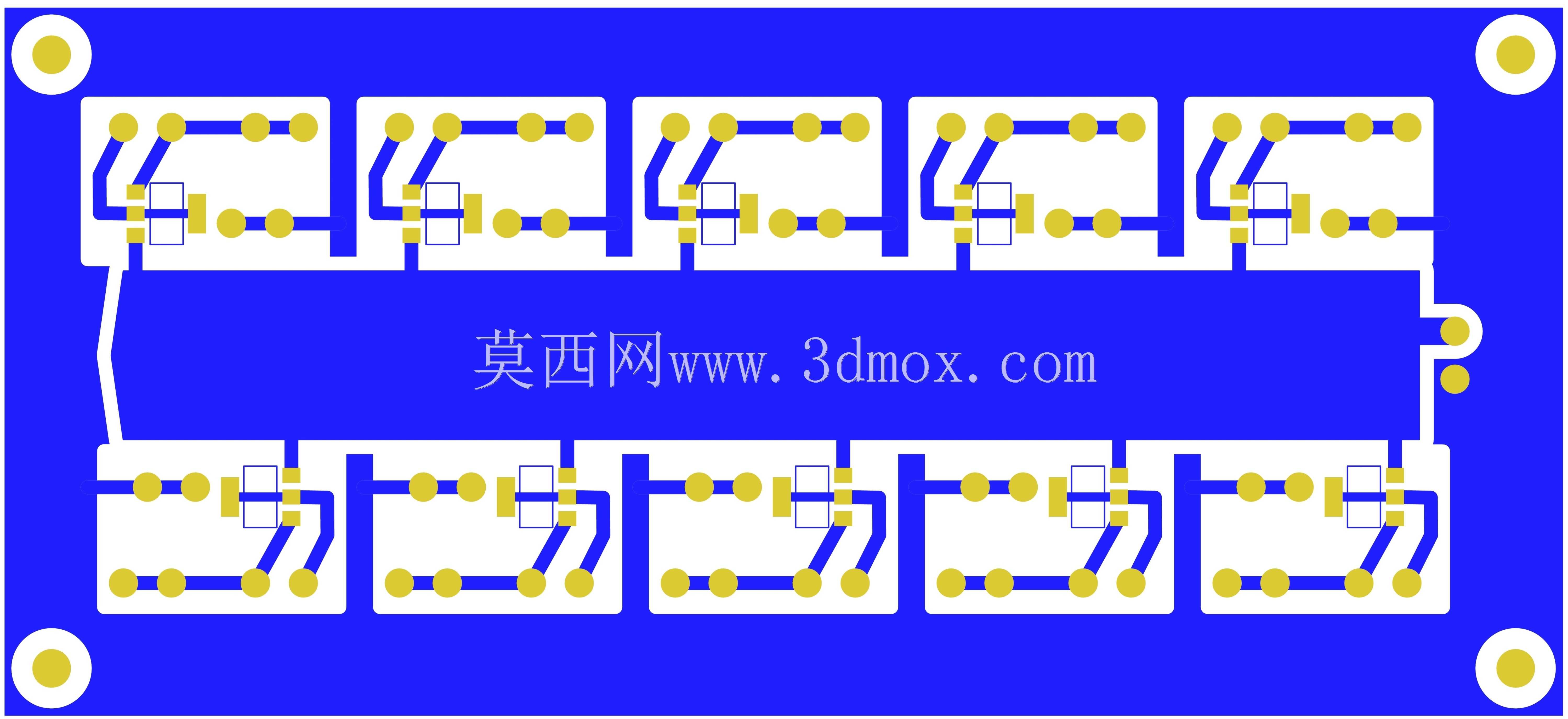

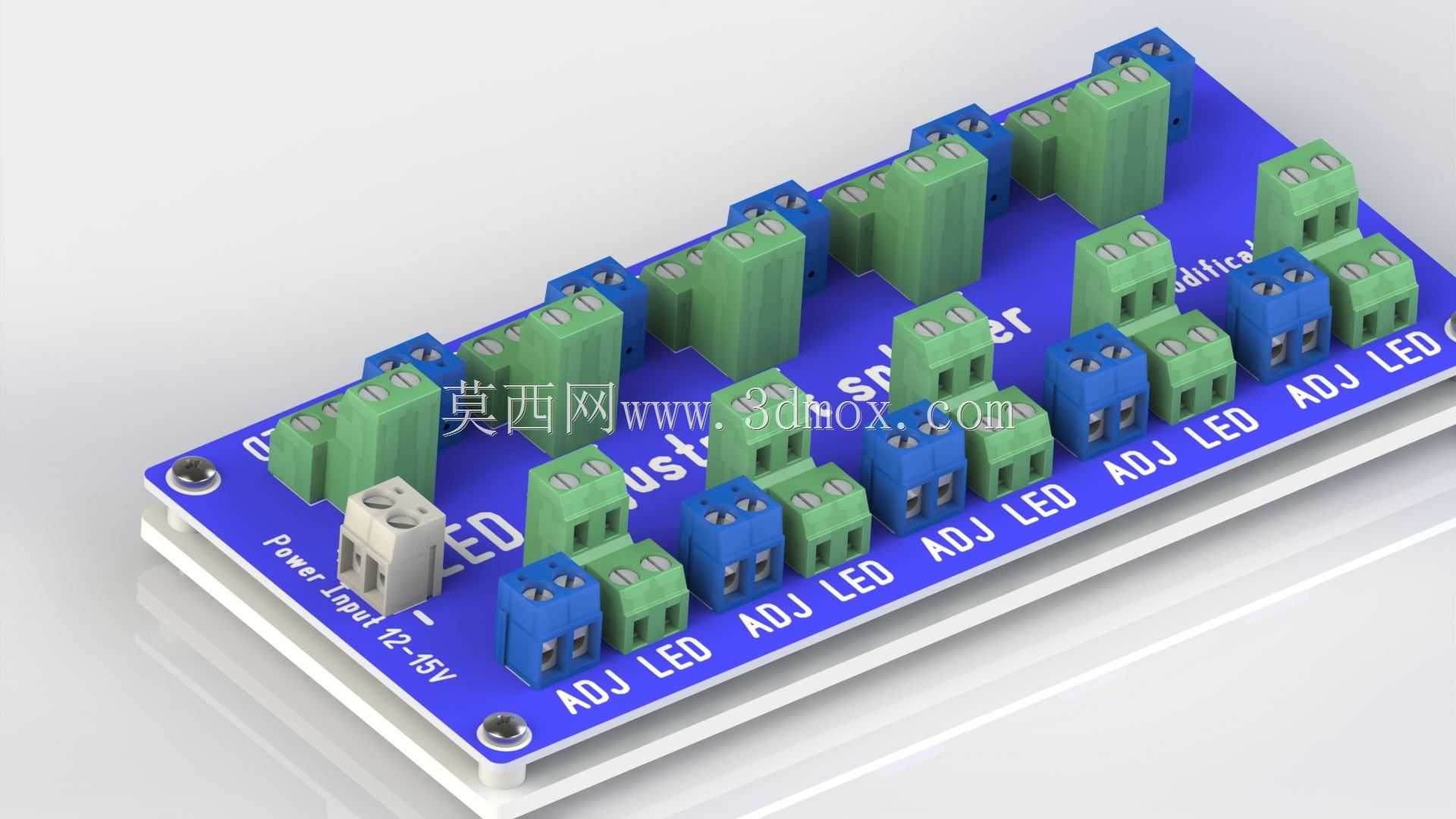

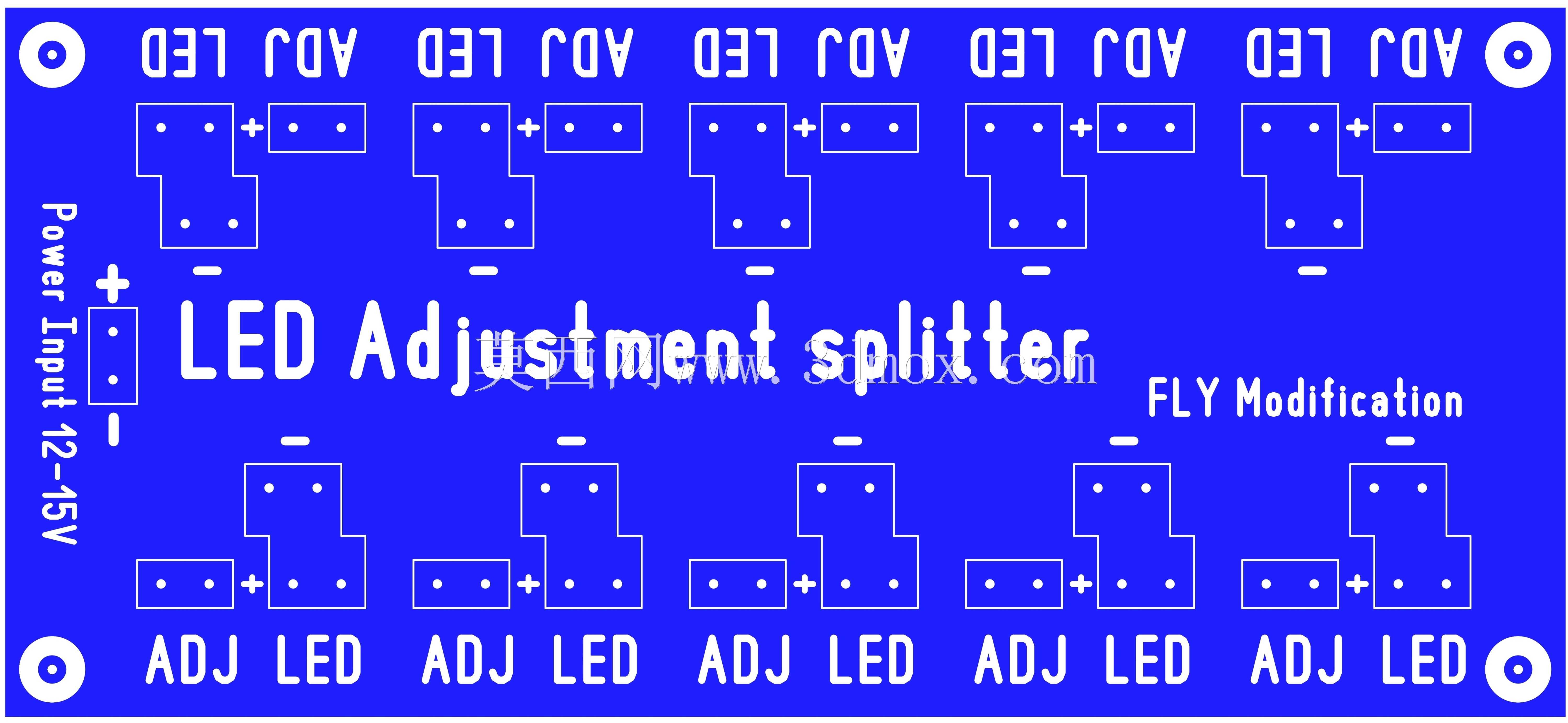

该控制板专为模拟波音737NG座舱环境设计，核心作用是对接座舱仪表板的照明调节回路，板载的蓝色接线端子对应可变电阻器接入通道，绿色接线端子对应各区域LED照明负载的输出通道，可独立完成主仪表板（MIP）区域的照明亮度精细化调节，适配模拟舱训练、航电演示等场景的照明控制需求。从结构设计来看，PCB基板采用标准环氧玻纤板材，板边预留四个对称布置的金属安装孔，可直接通过M3规格螺丝固定在模拟舱的仪表安装支架上，安装孔位间距匹配常规模拟舱面板的通用安装模数，无需额外定制转接支架即可完成装配。板载接线端子全部采用弹簧压接式结构，无需焊接即可完成导线的快速接插，单端子可适配0.2-1.5平方毫米的多股铜芯导线，接插后拉脱力满足机载模拟设备的振动耐受要求，避免模拟舱操作过程中出现接线松脱的问题。电路设计层面，每一路调光通道都做了独立的回路隔离，单路最大承载电流可达3A，可同时对接多组并联的LED照明灯带，不会出现单路故障影响其他通道照明的问题；板上预留的电源输入端子支持12-15V直流电压输入，匹配模拟舱常用的直流供电体系，无需额外增设电压转换模块即可直接接入座舱供电回路。端子排布上做了通道分区设计，蓝色电位器接入端子与绿色LED输出端子一一对应排布，接线时可直接按端子排列顺序完成回路对接，降低接线错误概率；板身表面丝印清晰标注了每一路通道的功能标识与电源正负极方向，装配调试时可直接对照丝印完成接线校验，无需额外查阅接线图纸。整体板型厚度为1.6mm，板上元件最高凸起高度不超过15mm，安装后不会与仪表板背面的其他结构件产生干涉，适配主流模拟舱主仪表板的背部安装空间余量；板载元件全部采用工业级耐温规格，可长时间连续工作无过热问题，满足模拟舱长时间运行的使用需求。
