桁架式固定翼遥控无人机骨架结构

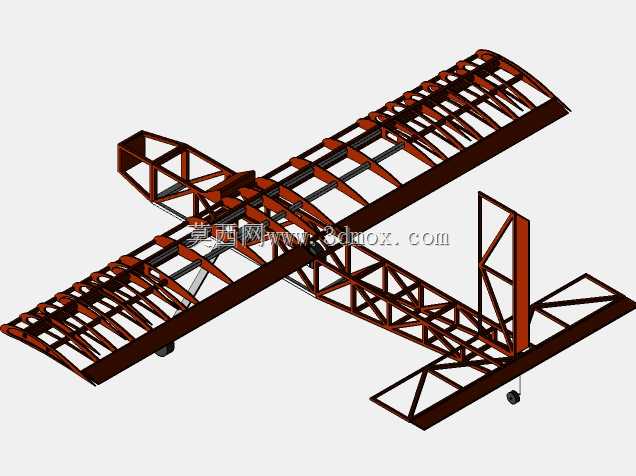

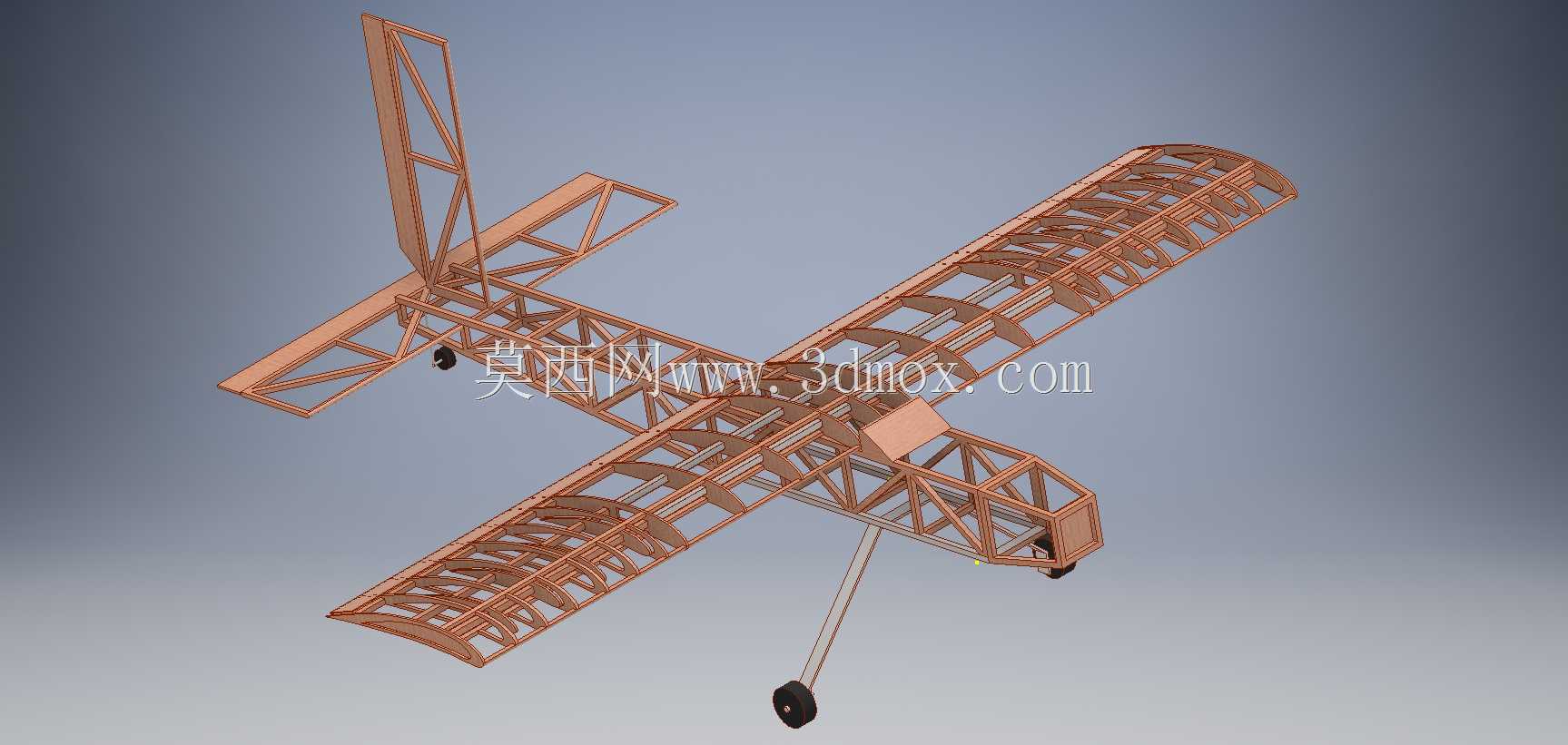

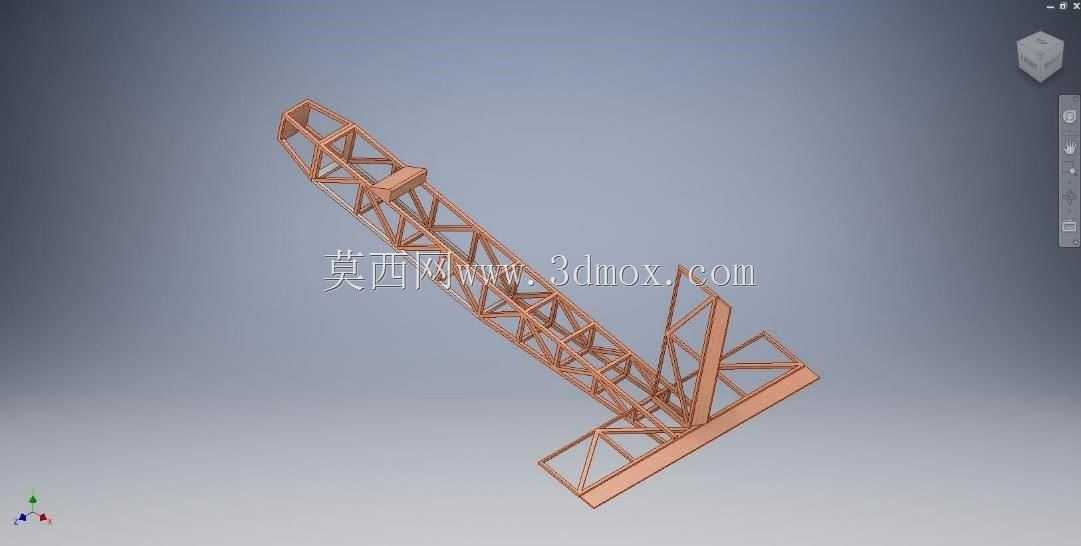

这款桁架式固定翼飞行器骨架，主要面向航空模型爱好者的自制飞行场景，也可作为小型低空航拍、航模教学实训的载体结构，适配轻木、巴尔沙木等轻质航模材料的加工组装，能满足入门级航模玩家从结构搭建到飞行调试的全流程实操需求。设计之初优先考虑了手工制作的可实现性，整体采用杆系桁架布局，没有复杂的一体化曲面蒙皮结构，所有杆件均可通过切割、粘接完成组装，不需要高精度的开模或者大型加工设备，普通玩家借助美工刀、胶水、小型打磨工具就能完成全部制作工序。从结构受力逻辑来看，机翼段采用多肋条加纵梁的排布方式，每一段翼肋都对应机翼的翼型截面，能够在蒙皮覆盖后精准维持预设的翼型气动外形，纵梁承担飞行过程中的弯曲载荷，斜向支撑杆件分散机翼受到的升力冲击，避免大机动飞行时机翼出现形变失稳。尾翼部分采用垂直安定面加水平安定面的常规布局，垂尾的桁架结构向后延伸形成尾撬支撑，在起降过程中能够保护尾翼结构不会直接擦碰地面。机身段采用矩形截面桁架排布，前部预留了动力设备、电池、遥控接收机的安装空间，杆件之间的空隙可以方便走线，也能根据搭载设备的尺寸灵活调整内部安装位，不需要额外改动主体受力结构。起落架采用后三点式布局，主起落架从机翼下方的机身主承力节点引出，采用弹性杆件连接，能够在降落时吸收冲击能量，尾轮直接安装在垂尾下方的结构节点上，转向可通过舵机联动实现地面滑行的方向控制。整机翼展适配24英寸规格的翼型，机身长度控制在1.44米区间，截面尺寸0.13*0.13米，整体尺寸既能够保证飞行时的气动稳定性，也方便日常运输存放，不需要拆解就能放入普通家用轿车的后备箱。结构设计上特意控制了每个节点的连接方式，所有杆件的交汇点都做了贴合处理，粘接时能够保证足够的接触面积，不需要额外的金属连接件就能达到足够的结构强度，整机空架重量控制在较低区间，搭配常规的航模动力系统就能获得充足的推重比，完成起飞、爬升、转弯、降落等全套飞行动作。机翼与机身的连接位置预留了插接接口，玩家可以根据需求快速拆装机翼，方便调整机翼的安装角，适配不同的飞行场景需求，比如需要慢速巡航时可以调大安装角提升升力，需要快速飞行时可以减小安装角降低飞行阻力。
