复古航模SV4仪表板结构设计

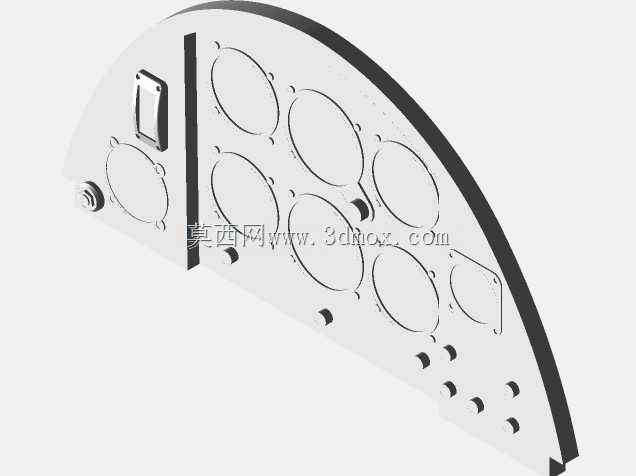

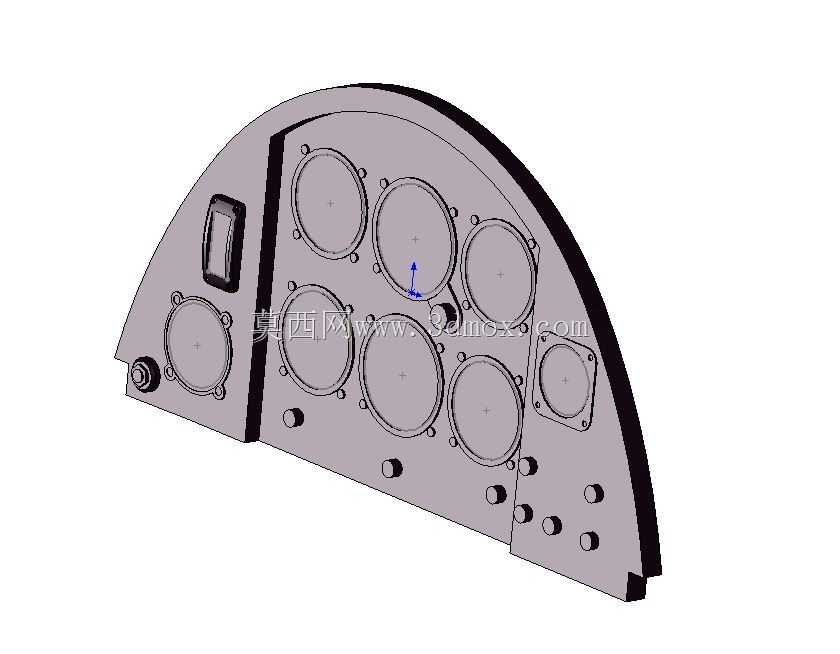

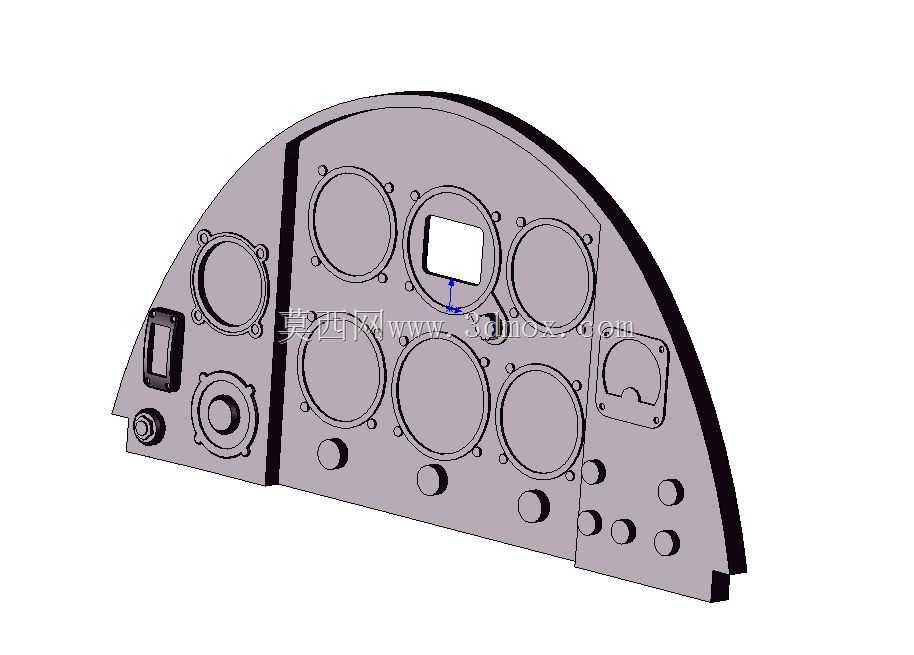

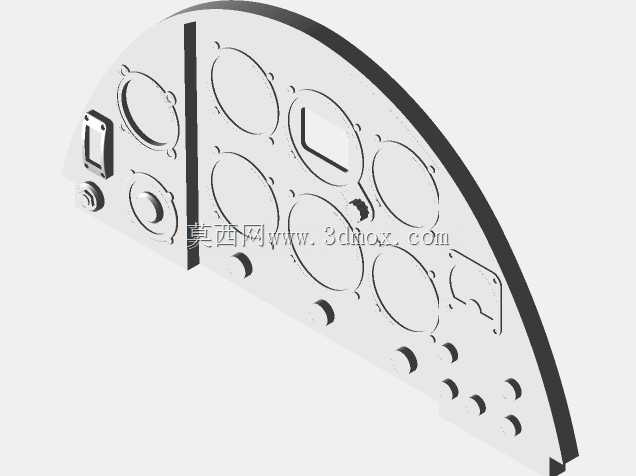

这款仪表板结构主要面向比例为1/6的复古轻型飞机仿真模型设计，适配RC航模的座舱仿真搭建需求，在静态展示与动态航模的座舱细节还原场景中都能适用。实际使用中，该部件作为航模座舱的核心面板构件，承担着模拟真机仪表布局、承载仿真仪表模块、规整座舱前部安装空间的作用，既可以搭配微型仿真仪表件完成高拟真度的静态航模座舱制作，也能在动态航模中预留微型电子元件的安装位，满足航模玩家对座舱细节还原的需求。从设计思路来看，整体轮廓完全参照Bord stampe SV4机型的原始仪表板弧形轮廓做等比例缩放，面板边缘做了适配航模座舱壳体的安装止口，侧边预留的凸台结构可直接与座舱框架的安装位卡合，不需要额外制作复杂的连接支架，降低航模组装的调试难度。面板上的圆形开孔按照真机仪表的排布位置做了等比例缩小，不同直径的开孔分别对应空速表、高度表、转速表、油量表等不同仿真仪表的安装尺寸，中间的方形开孔预留了航模微型显示屏或者磁罗盘的安装空间，侧边的异形开槽对应开关、拨杆类操控件的装配位置，面板下部的圆形凸点既还原了真机面板的铆钉细节，也可以作为粘接定位点提升面板与后部支撑结构的连接强度。安装边界方面，面板整体为半圆弧形结构，弧形边缘的曲率与1/6比例SV4航模的座舱前部内壁完全贴合，平直侧边与座舱地板的安装基准面对齐，厚度控制在适配航模整体重量要求的范围内，不会给航模增加过多的前部配重负担，面板背部做了均匀的减薄槽，在保证结构强度的前提下尽可能降低部件重量，避免影响航模的飞行重心配平。设计过程中充分考虑了RC航模玩家的组装习惯，所有开孔的尺寸都匹配市面上常见的微型仿真航模仪表配件公差，玩家不需要额外对开孔做扩孔或者修磨处理就能直接装配，面板边缘的倒角处理也还原了真机仪表板的工艺细节，不会出现生硬的直角棱边影响仿真效果。
