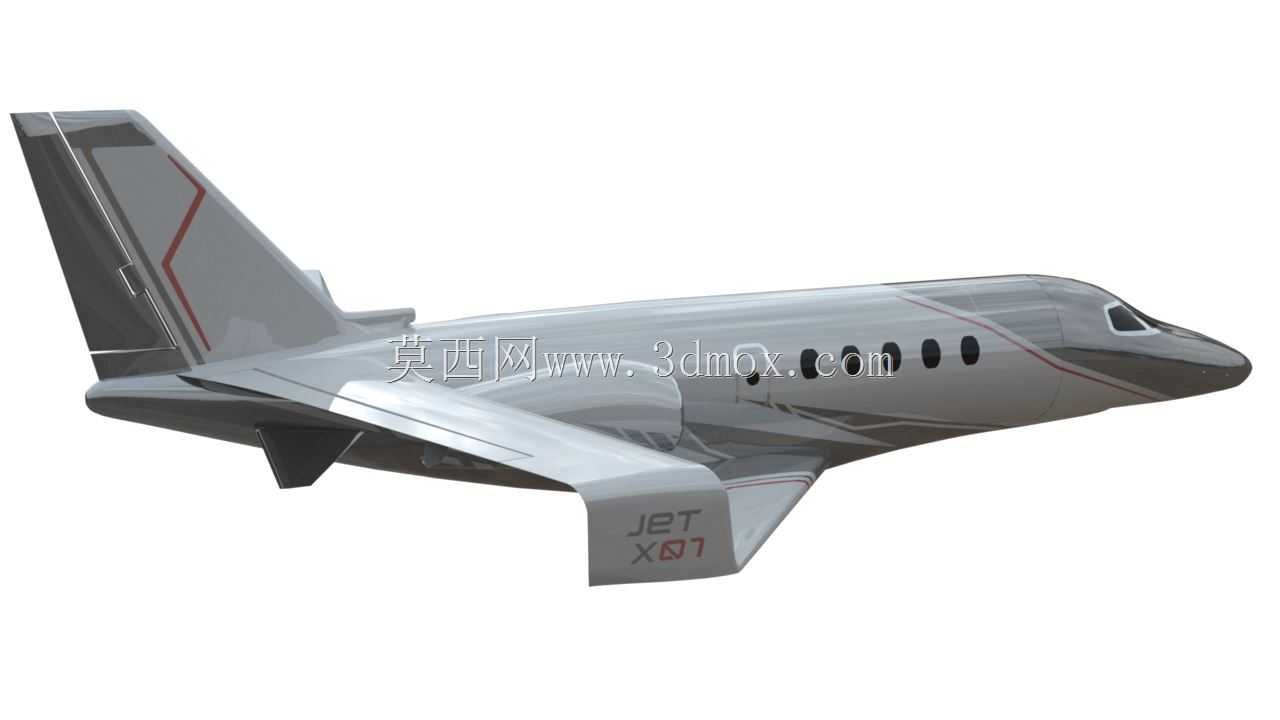

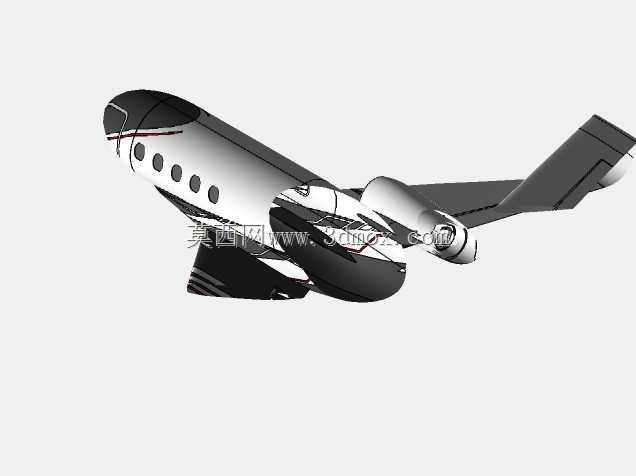

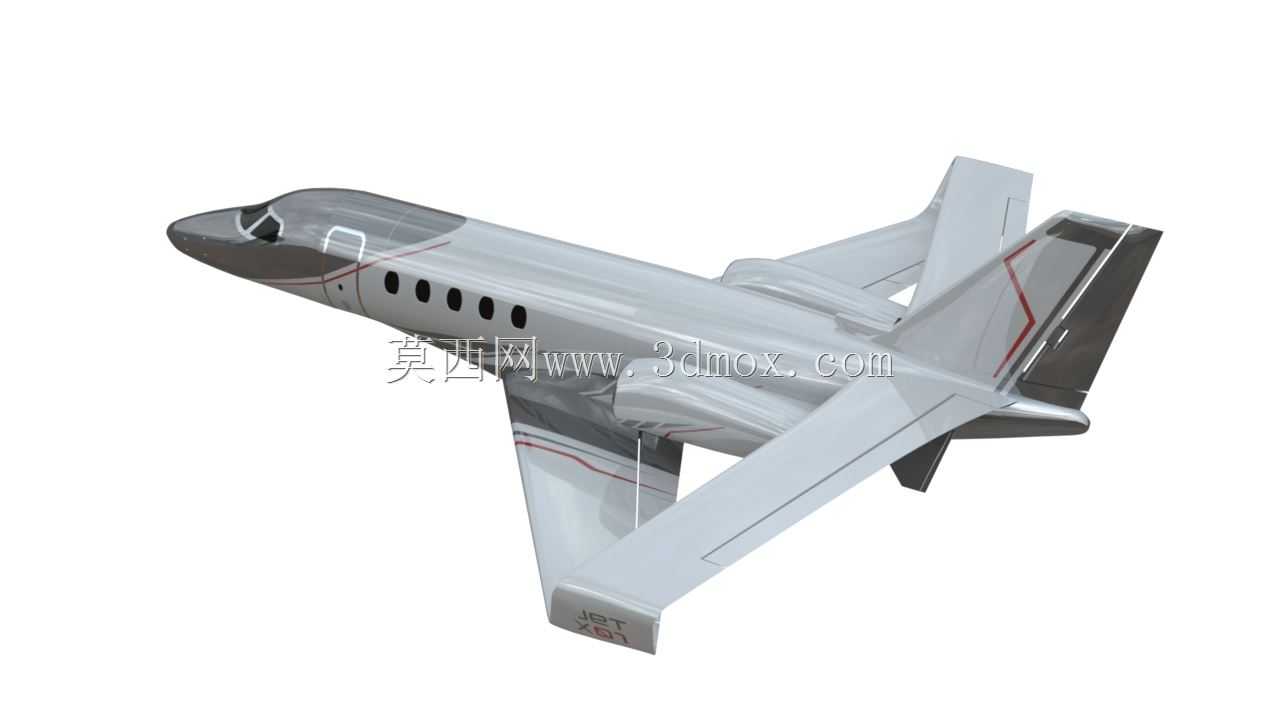

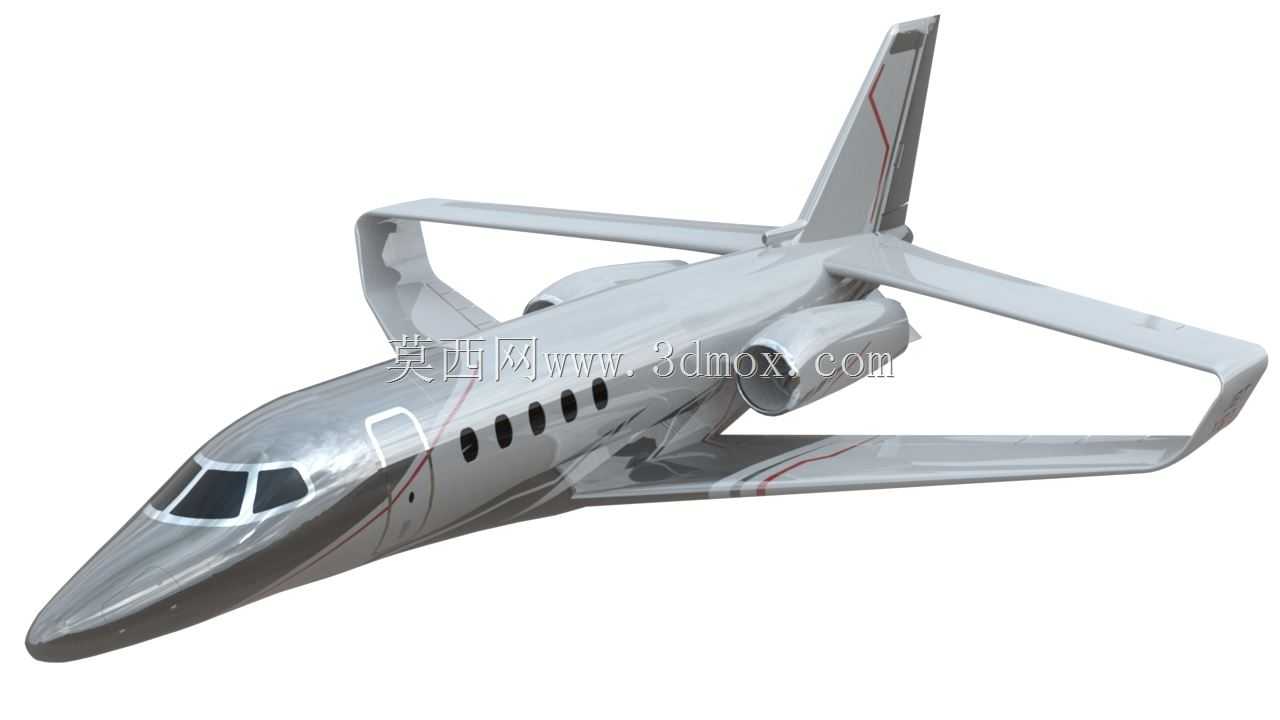

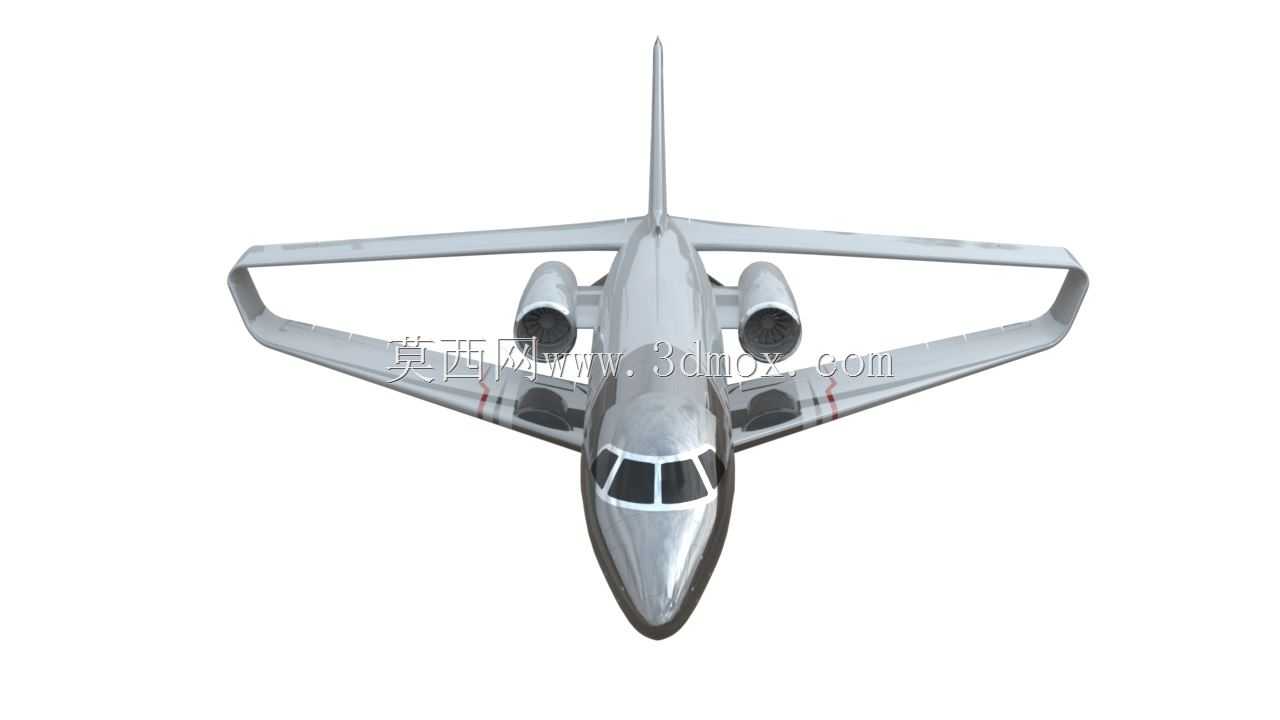

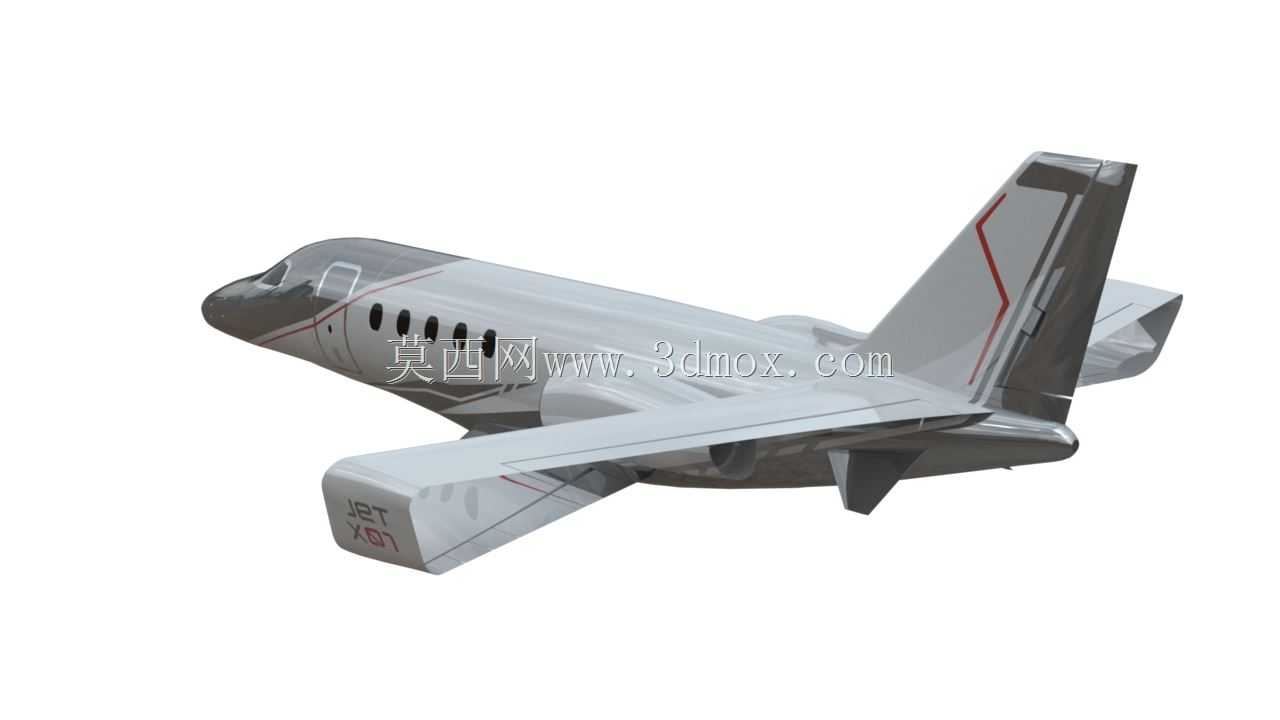

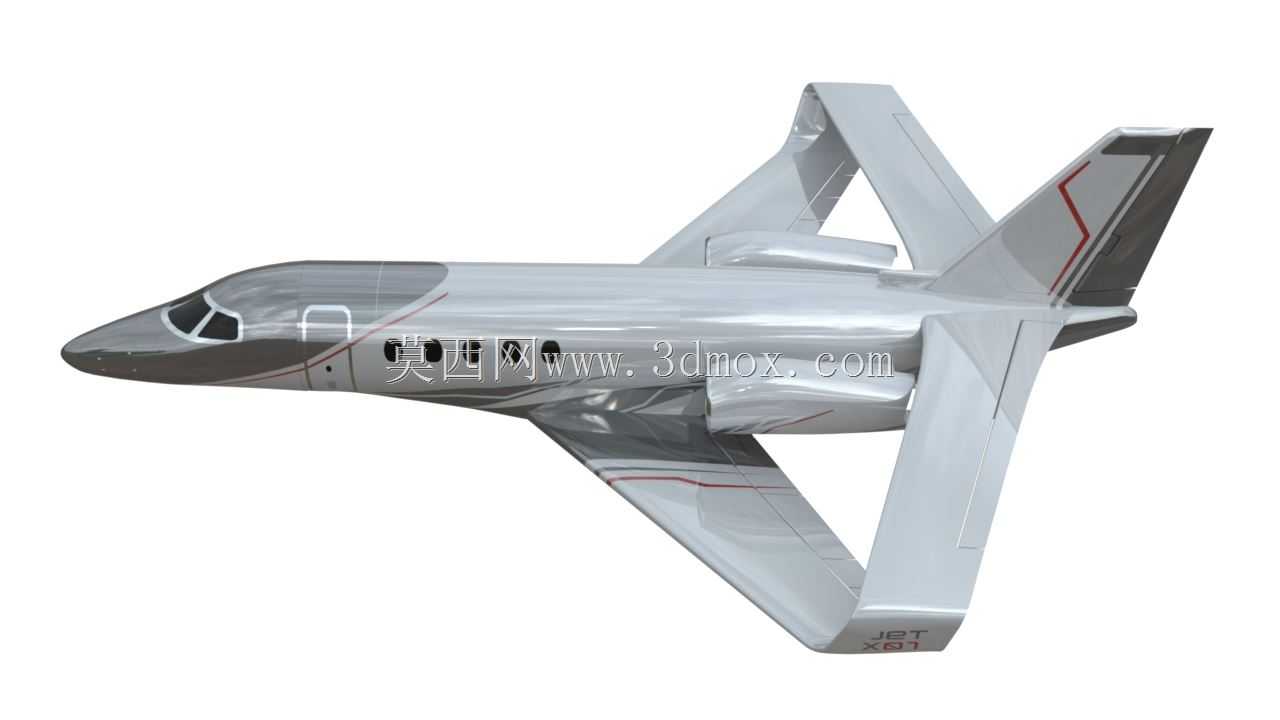

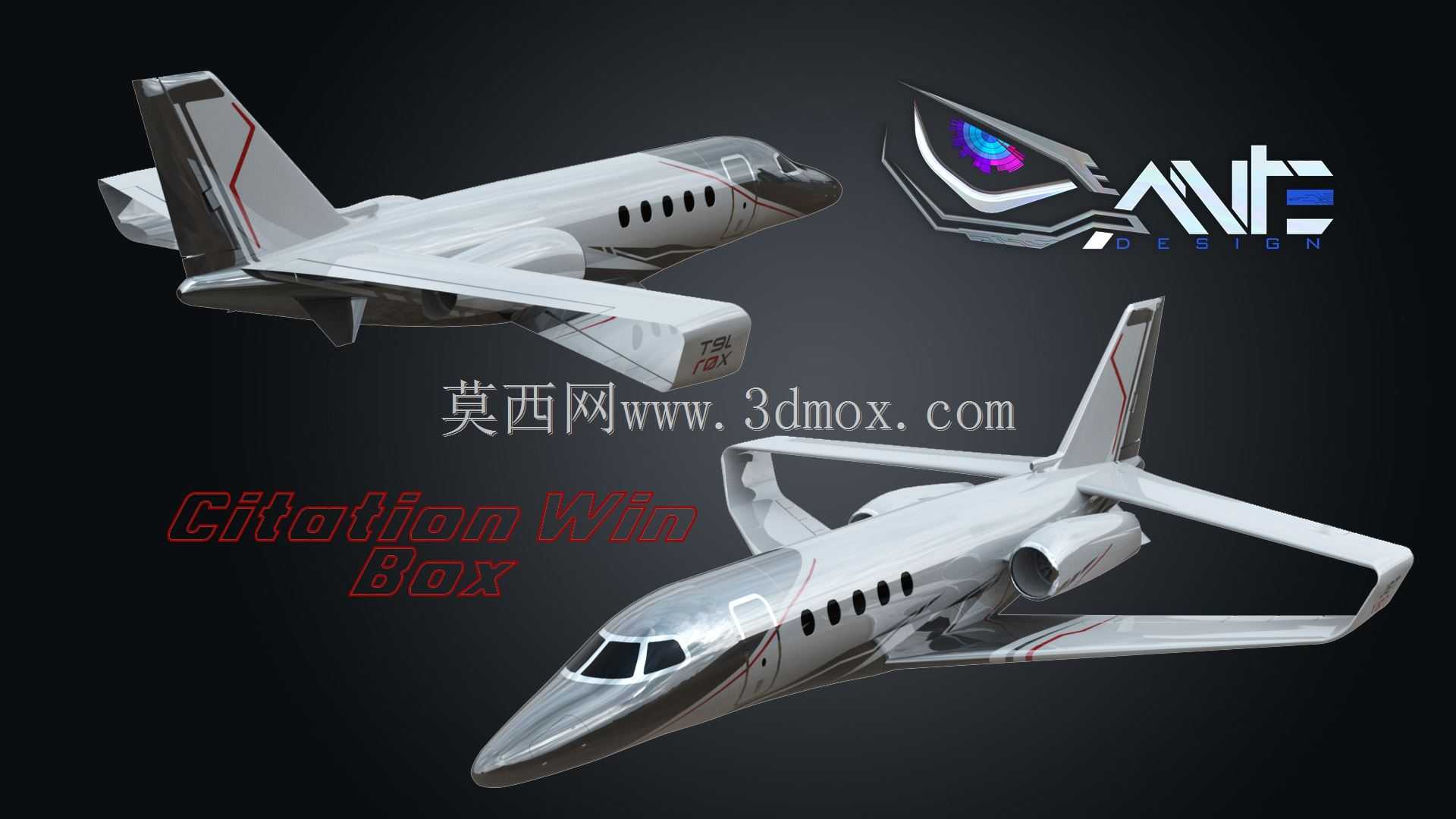

塞斯纳喷气式公务机引翼结构三维数模

在通航公务机的结构设计场景中，机翼与机身衔接的引箱段是承力设计的核心区域，这部分结构直接承担飞行过程中的升力传递、燃油载荷承载以及起落架收放机构的安装定位功能，塞斯纳喷气式机型的引翼结构在设计上充分兼顾了小型公务机的轻量化要求与结构强度冗余。从实际使用场景来看，这类引翼结构需要适配短途公务飞行的高频次起降工况，在地面滑跑、爬升、巡航、进近着陆的全飞行剖面内，持续承受气动载荷、惯性载荷以及油箱内燃油晃动带来的交变冲击，因此结构设计阶段需要在翼根与机身的连接区域做渐变式的壁厚过渡，避免应力集中导致的结构疲劳问题。该引翼结构的外形设计严格贴合塞斯纳喷气机型的气动布局，机翼前缘后掠角度匹配高亚音速巡航的减阻需求，翼型截面从翼根到翼尖做渐变扭转，抵消翼尖失速的风险，同时引箱内部预留了燃油管路、航电线缆的敷设通道，以及襟翼、副翼作动机构的安装空间，安装边界上严格对齐机身框梁的定位孔位，翼根连接面的孔位公差控制在装配要求范围内，保证与机身段的同轴度匹配。设计思路上优先考虑了结构的可维护性，引箱下蒙皮预留了检修口盖的安装位，日常航后检查时无需拆解大面积蒙皮即可完成内部管路、作动机构的状态核查，同时翼面的气动外形做了连续曲面过渡，保证机翼与发动机短舱、尾翼流场的衔接顺畅，减少巡航阶段的干扰阻力。从尺寸边界来看，该引翼段的展长覆盖从机身侧部到发动机挂架内侧的区域，弦长从翼根处的最大尺寸向翼尖方向逐步收窄，翼型厚度根据承力需求做差异化设计，翼根区域厚度最大以承担主要升力传递，靠近挂架位置做局部加强结构，匹配发动机工作时的振动载荷传递要求，结构内部的肋板布置沿翼展方向等距分布，同时在集中载荷作用点位置增加加强筋，避免局部结构变形过大影响气动外形精度。
