可转位多齿面盘铣削刀具结构设计

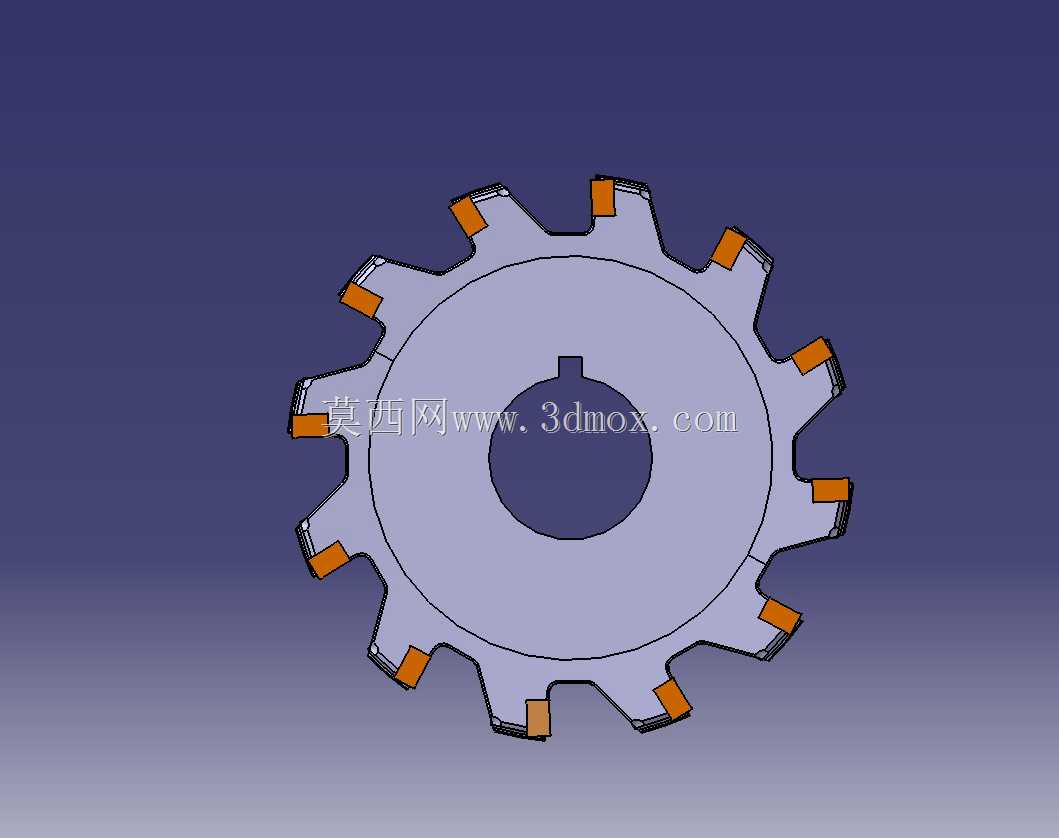

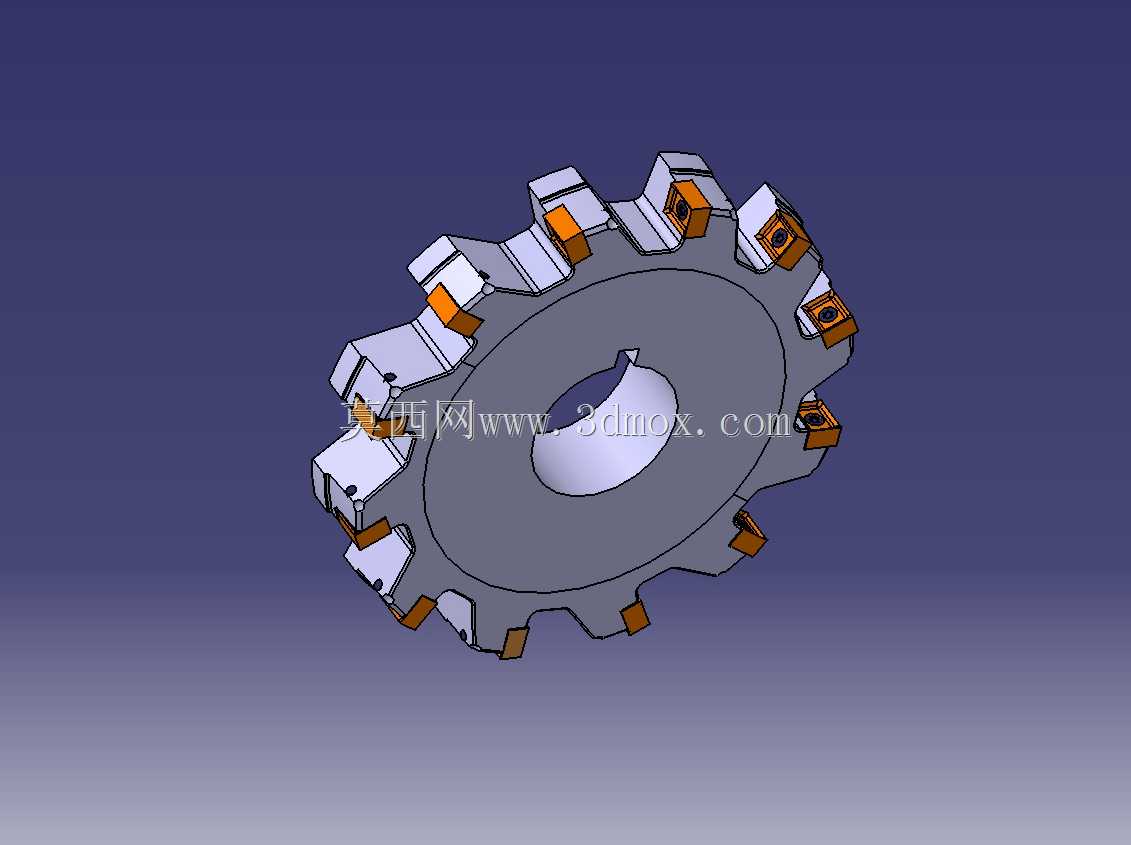

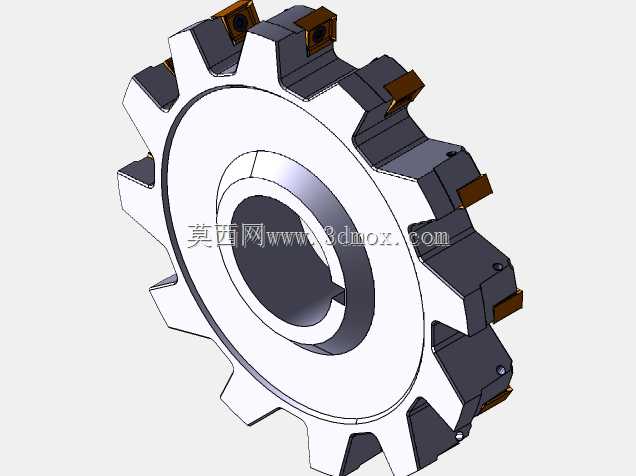

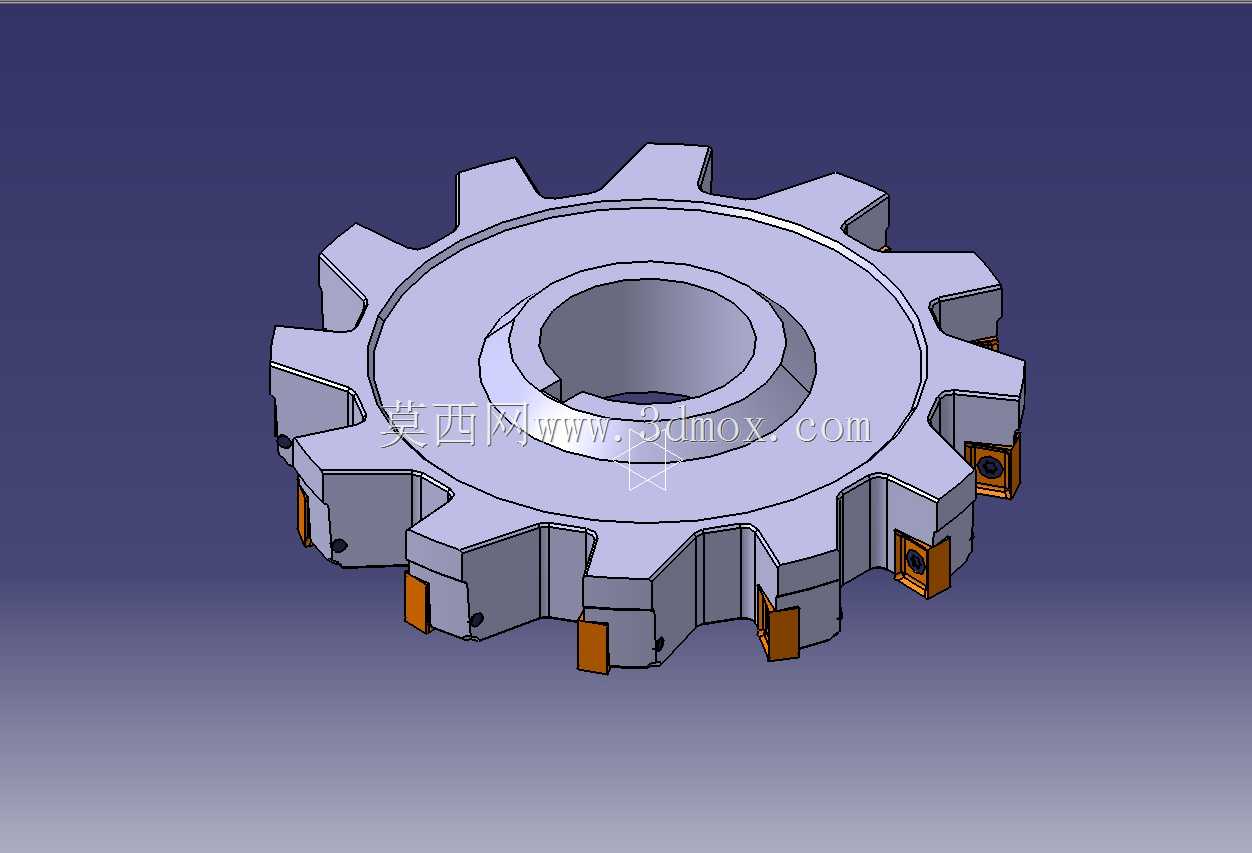

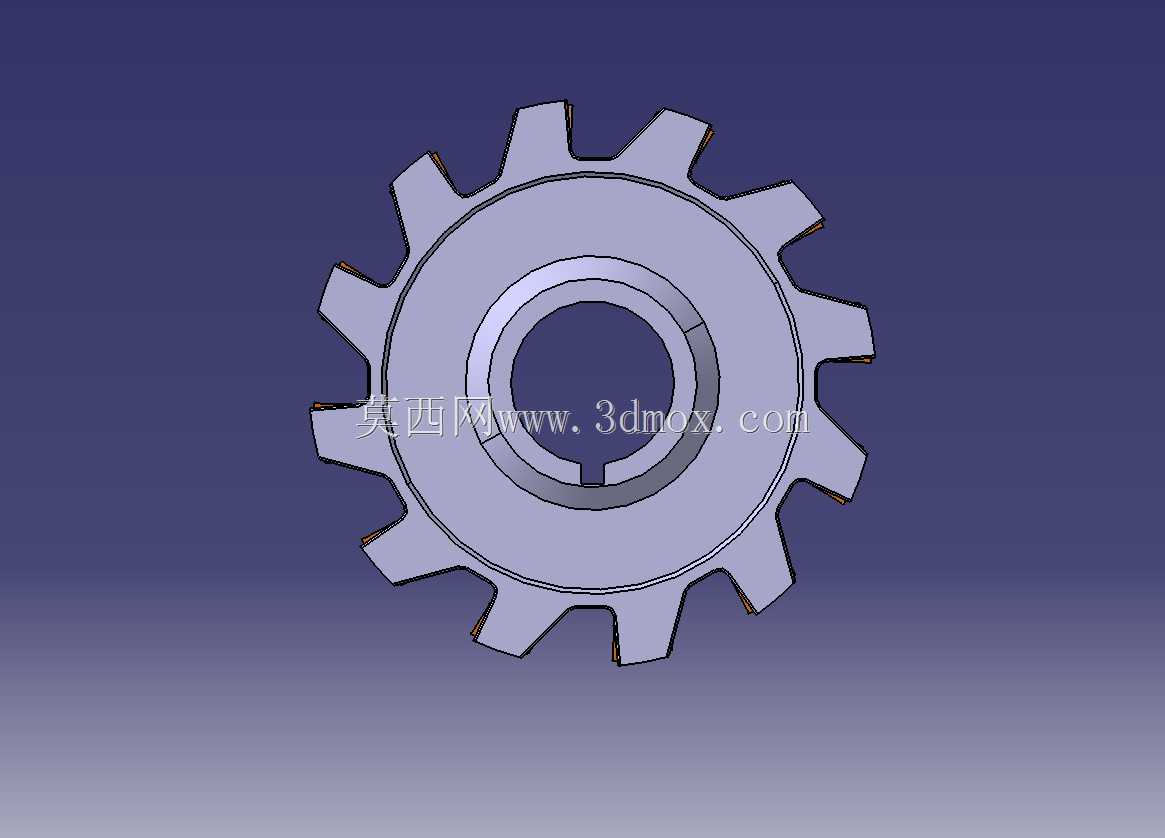

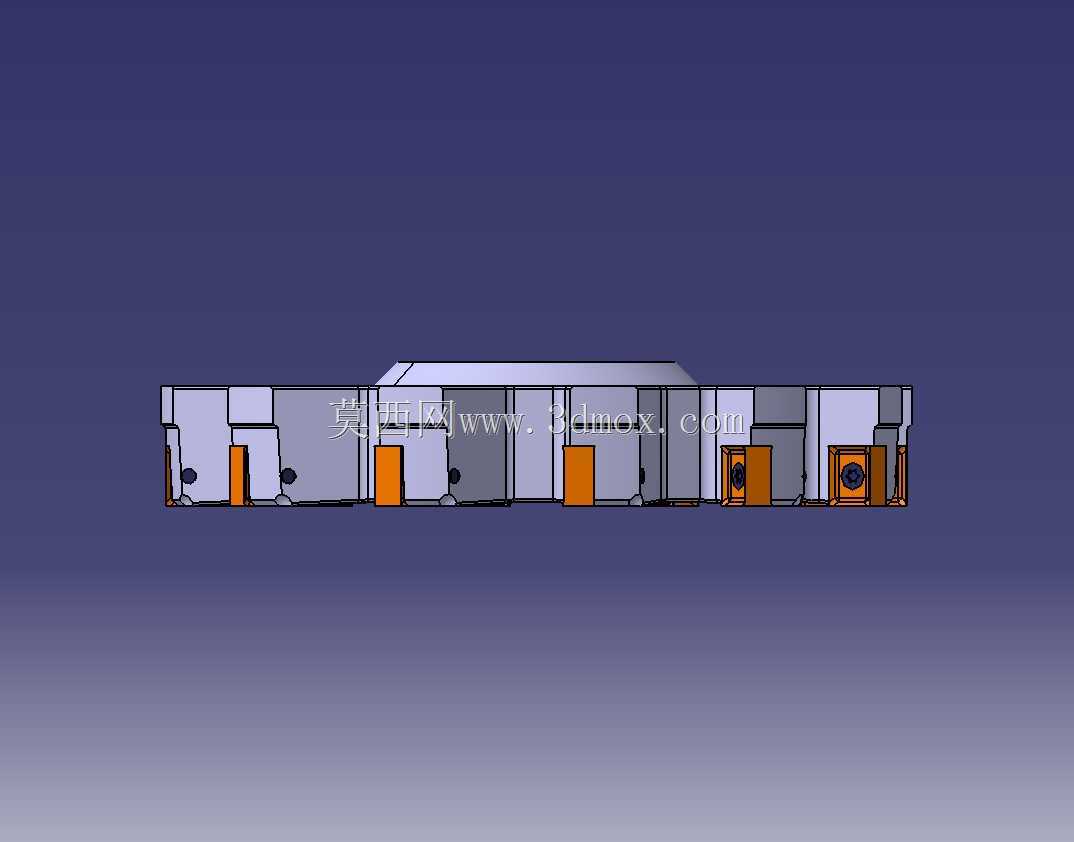

这款面盘铣削刀具主要适配立式铣床、龙门加工中心的大平面铣削工序，在箱体类零件端面加工、板材焊前坡口铣平、大型结构件结合面精铣场景中应用广泛，相比单齿飞刀盘，多刀头的结构能在同等进给参数下将每齿切削负载降低40%以上，适合钢件、铸铁、有色金属的粗精铣一体化加工。刀具主体采用圆盘式基体设计，中心设置台阶式安装孔，可直接与机床主轴的端面刀柄配合，安装止口的同轴度公差控制在0.02mm以内，保证高速旋转时的动平衡性能，避免加工过程中出现振纹。刀体圆周方向均匀分布12个刀位，每个刀位采用楔块压紧结构固定硬质合金可转位刀片，刀片磨损后无需拆卸刀体，直接松开压紧螺钉即可转位更换，大幅减少停机换刀时间。设计过程中重点考量了排屑空间与刀体强度的平衡，相邻刀齿之间预留15mm宽度的排屑槽，槽底做圆弧过渡避免应力集中，即使大切深铣削时切屑也能顺畅排出，不会刮伤已加工表面。刀体上的刀片安装座带有15°的轴向负前角与7°的径向前角，既保证刀片切削刃的抗冲击性能，又能降低切削时的机床负载，粗加工时单次切深可达5mm，精加工时通过调整刀片的轴向跳动量，可将加工面粗糙度控制在Ra1.6以内。刀体整体外径为160mm，安装孔直径32mm，总厚度45mm，安装时与主轴端面的贴合面积超过80%，能承受大进给铣削时的轴向切削力，不会出现刀柄打滑的问题。每个刀位的刀片都做了轴向预调设计，装配时可通过对刀仪将所有刀片的端面跳动调整到0.01mm以内，实现多齿同时参与切削，加工效率比同直径焊接式面铣刀提升一倍以上。刀体采用40Cr调质处理，表面硬度达到HRC28-32，兼具足够的韧性与刚性，即使断续切削铸钢件的毛坯硬皮，也不会出现刀体崩裂的问题。刀片选用方形硬质合金涂层刀片，四个切削刃均可使用，单刃的连续铣削寿命可达120分钟以上，适合批量零件的加工场景。
