教学用蜗轮蜗杆传动箱体结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:244613
  • 教学用蜗轮蜗杆传动箱体结构设计
  • 教学用蜗轮蜗杆传动箱体结构设计
  • 教学用蜗轮蜗杆传动箱体结构设计

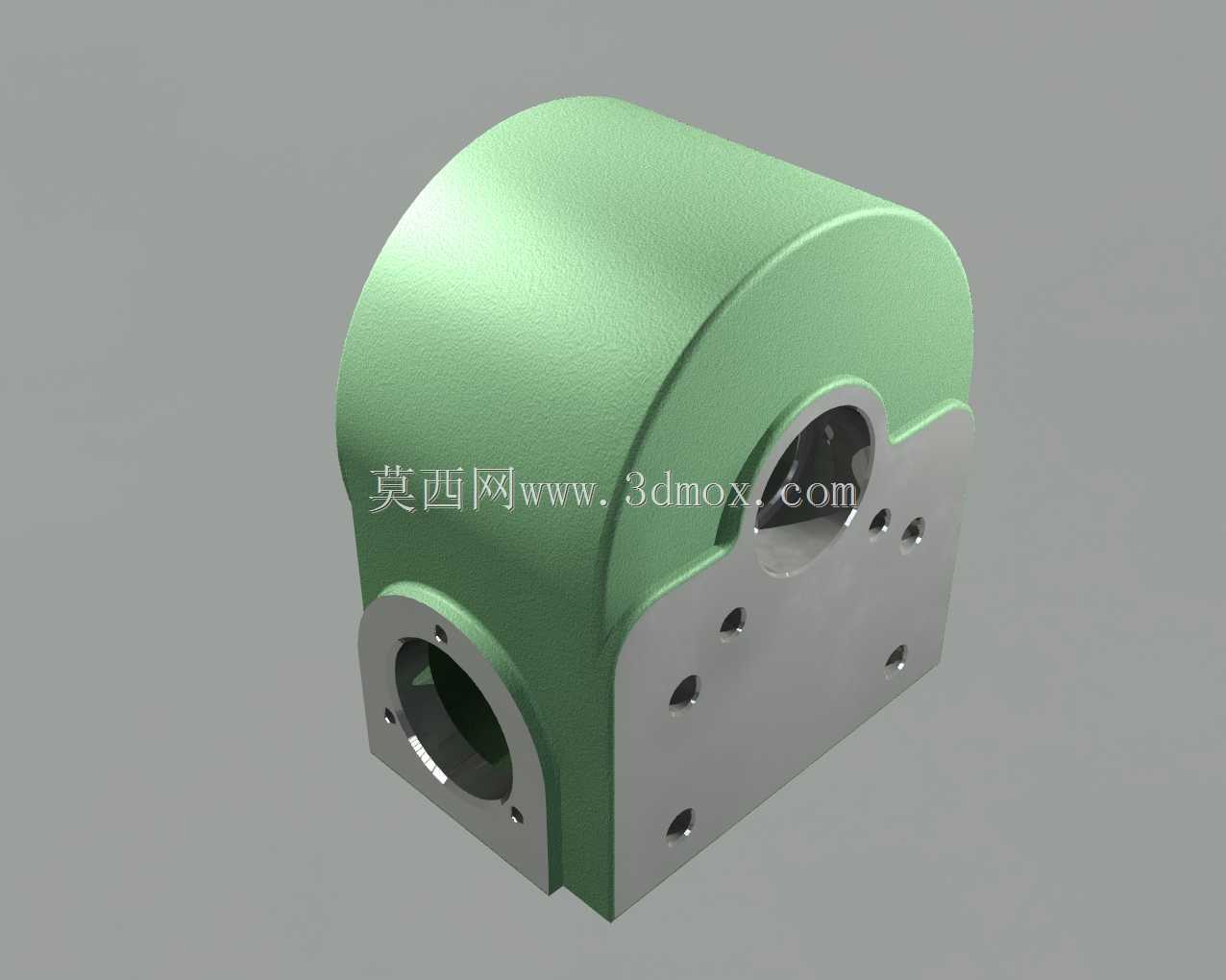

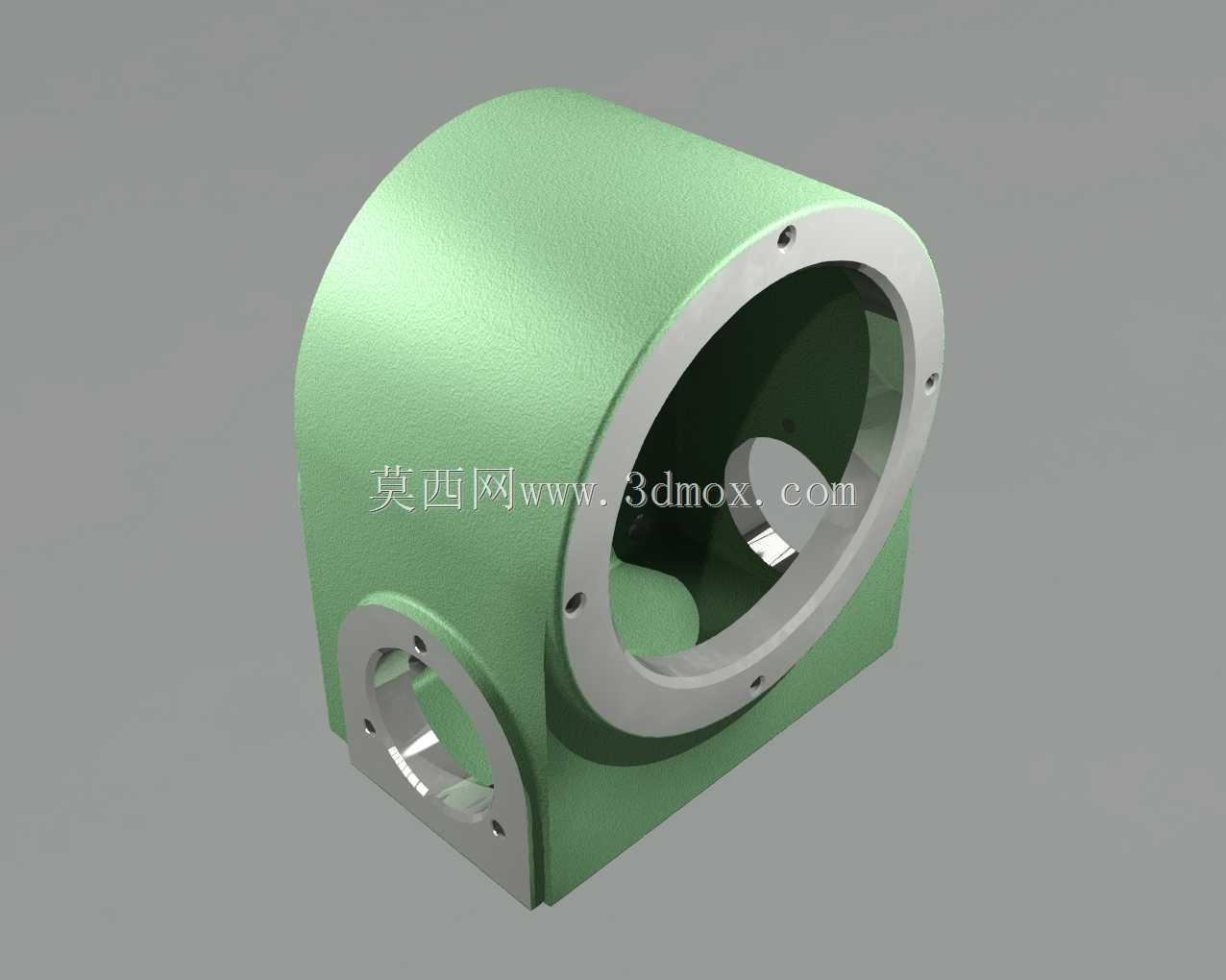

这款蜗轮箱体是蜗轮蜗杆传动机构的核心承载部件,日常在低速重载的传动场景中十分常见,比如小型输送设备的动力转向单元、轻工机械的进给减速模块、教学实训台的传动演示组件里,都能见到这类结构的身影。它的核心作用是为内部啮合的蜗轮、蜗杆提供封闭的安装空间,同时承担传动过程中的载荷支撑,隔绝外界粉尘、切削液等杂质侵入啮合区域,保证传动副的润滑环境稳定,延长蜗轮蜗杆的使用寿命。从结构设计来看,箱体采用分体式结合面布局,侧面的大孔径轴承位用于安装蜗轮组件的支撑轴承,垂直方向的小孔径轴承位对应蜗杆的安装轴段,两个轴孔的中心距严格匹配蜗轮蜗杆的啮合中心距,加工时需要保证两孔的轴线垂直度公差,避免啮合时出现偏载、卡滞的问题。箱体结合面处预留了均匀分布的螺纹安装孔,用于箱盖与箱体的紧固连接,装配时需要在结合面涂覆密封胶或者加装密封垫,防止润滑油渗漏。箱体的弧形外壁设计并非单纯为了造型,而是匹配蜗轮的齿顶圆回转半径,在保证内部有足够运转空间的前提下,尽可能压缩箱体的整体体积,减少不必要的材料占用,同时弧形结构的刚性优于等厚度的方形结构,能更好地承受传动过程中产生的径向载荷与振动。安装边界方面,箱体底部预留了安装固定的基准面,上面的通孔用于将整个蜗轮箱固定在设备机架上,设计时需要保证轴承孔轴线与安装基准面的平行度,避免装配后传动轴线出现偏斜。轴孔的端部都设计有轴承挡圈槽或者端盖安装位,用于轴向固定轴承外圈,同时端盖处可以加装油封,实现轴伸处的动密封。在实际建模过程中,这类箱体需要优先确定两轴的中心距、轴孔直径、轴承安装位的深度这些核心参数,再向外延伸构建箱体的外壁、安装孔、加强筋等结构,建模时要注意壁厚的均匀性,避免出现壁厚突变导致的铸造应力集中,毕竟这类箱体多采用铸铁铸造加工,壁厚不均很容易在冷却过程中产生缩孔、变形等缺陷。另外,箱体内部还预留了润滑油的储油空间,下部的油池可以储存润滑油脂,蜗轮转动时可以带起润滑油实现啮合齿面的飞溅润滑,不需要额外设计复杂的供油回路,非常适合小型、低维护需求的传动场景。
