基于NACA4412翼型的飞机机翼结构设计

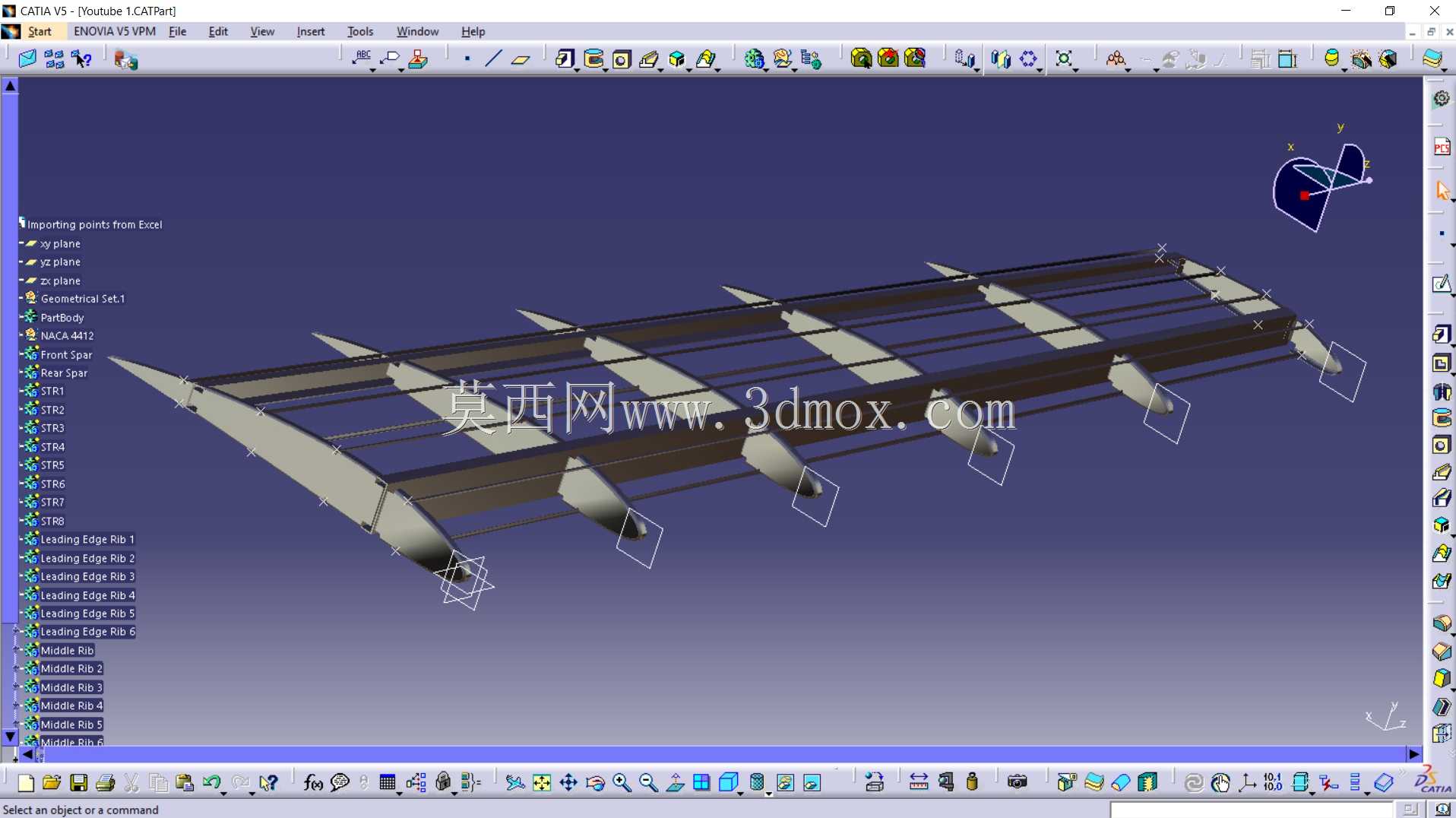

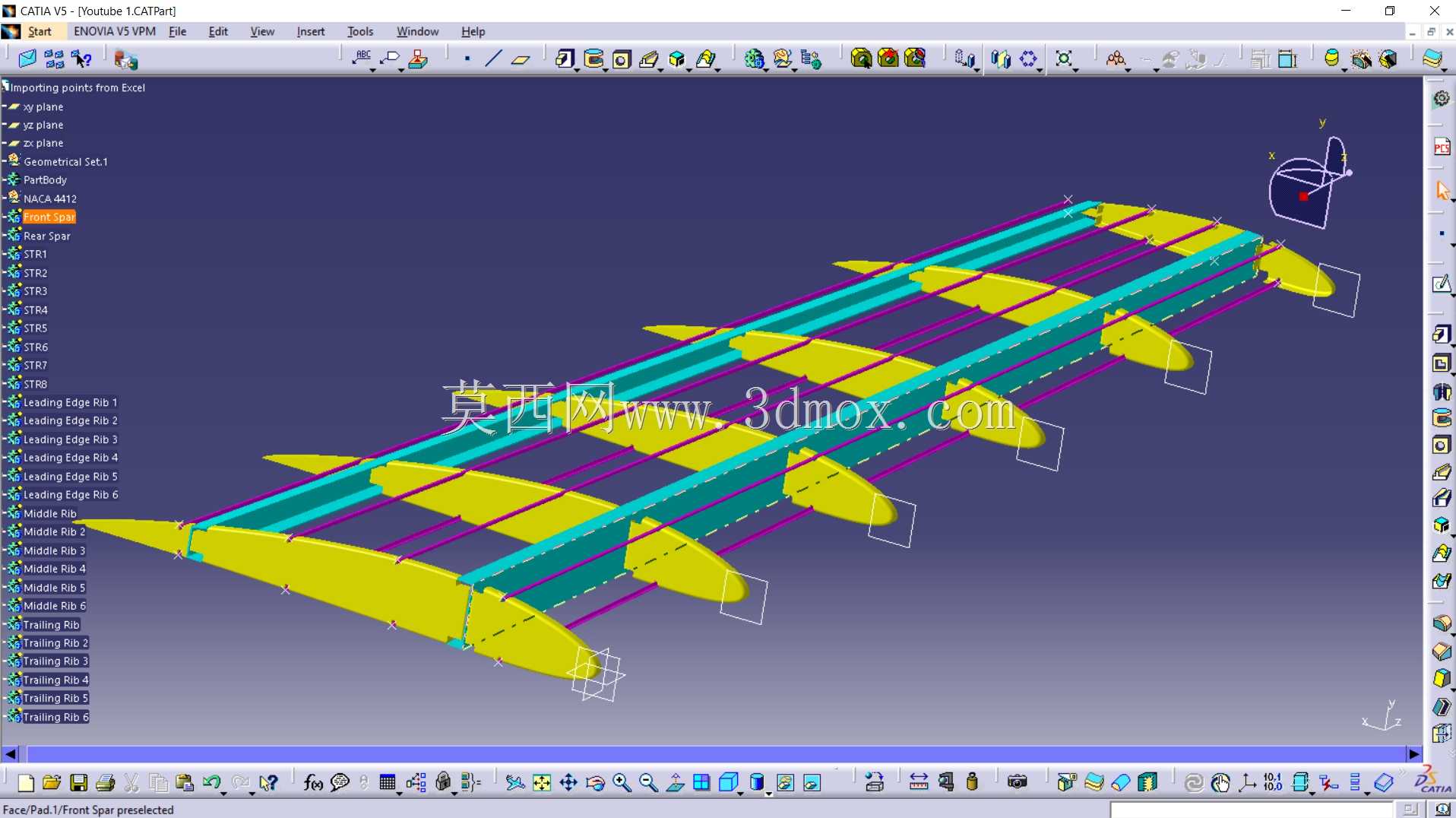

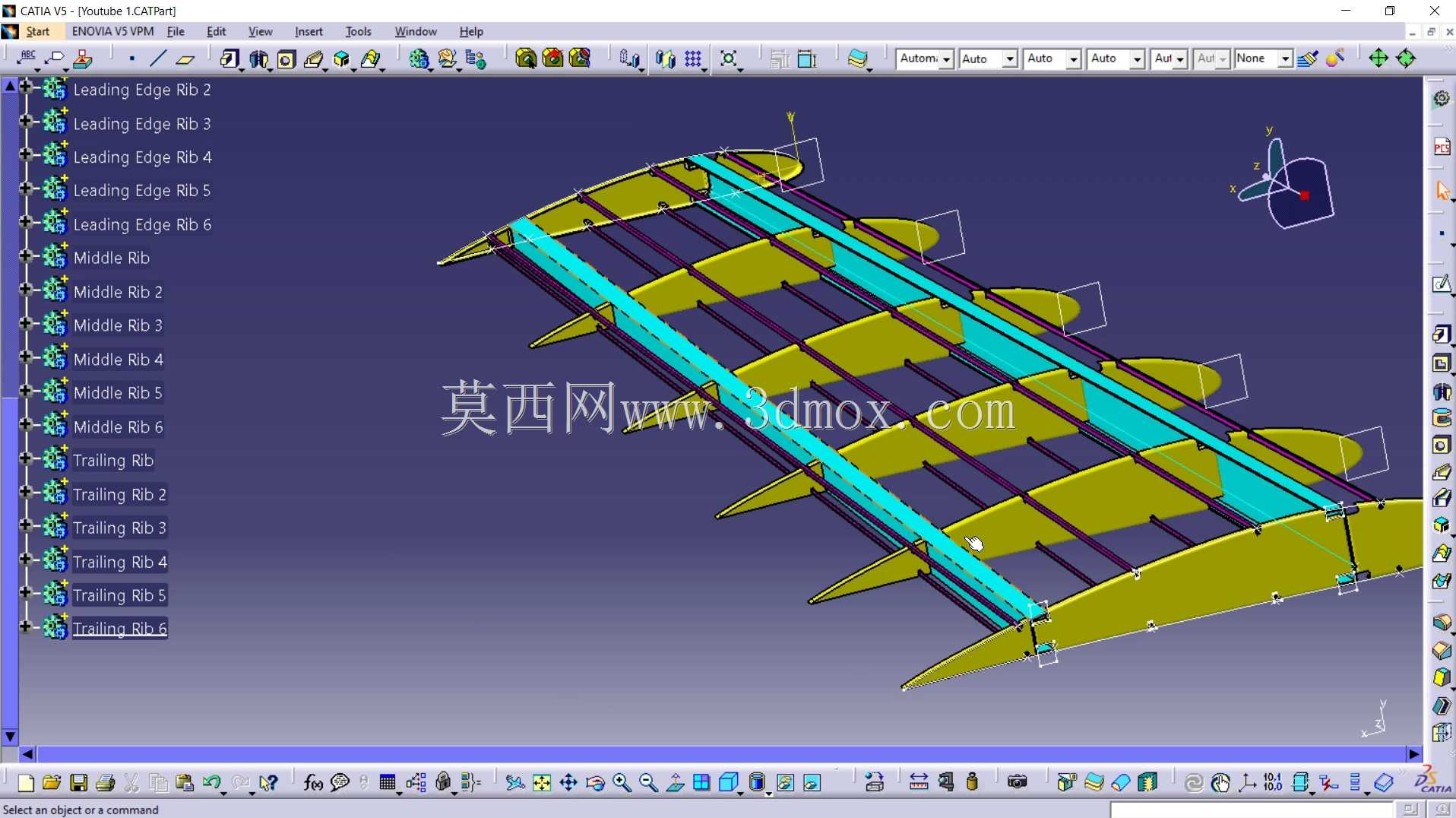

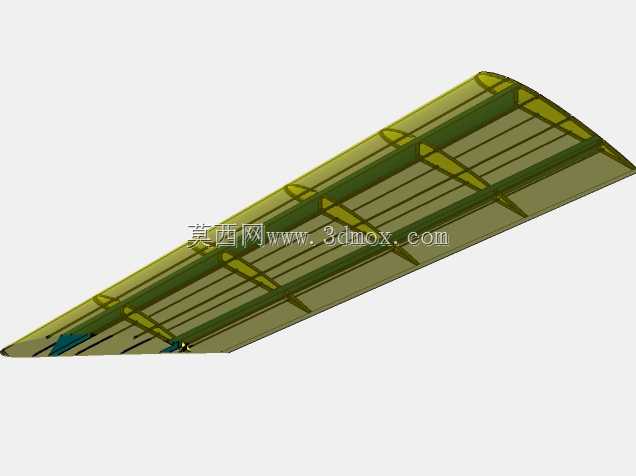

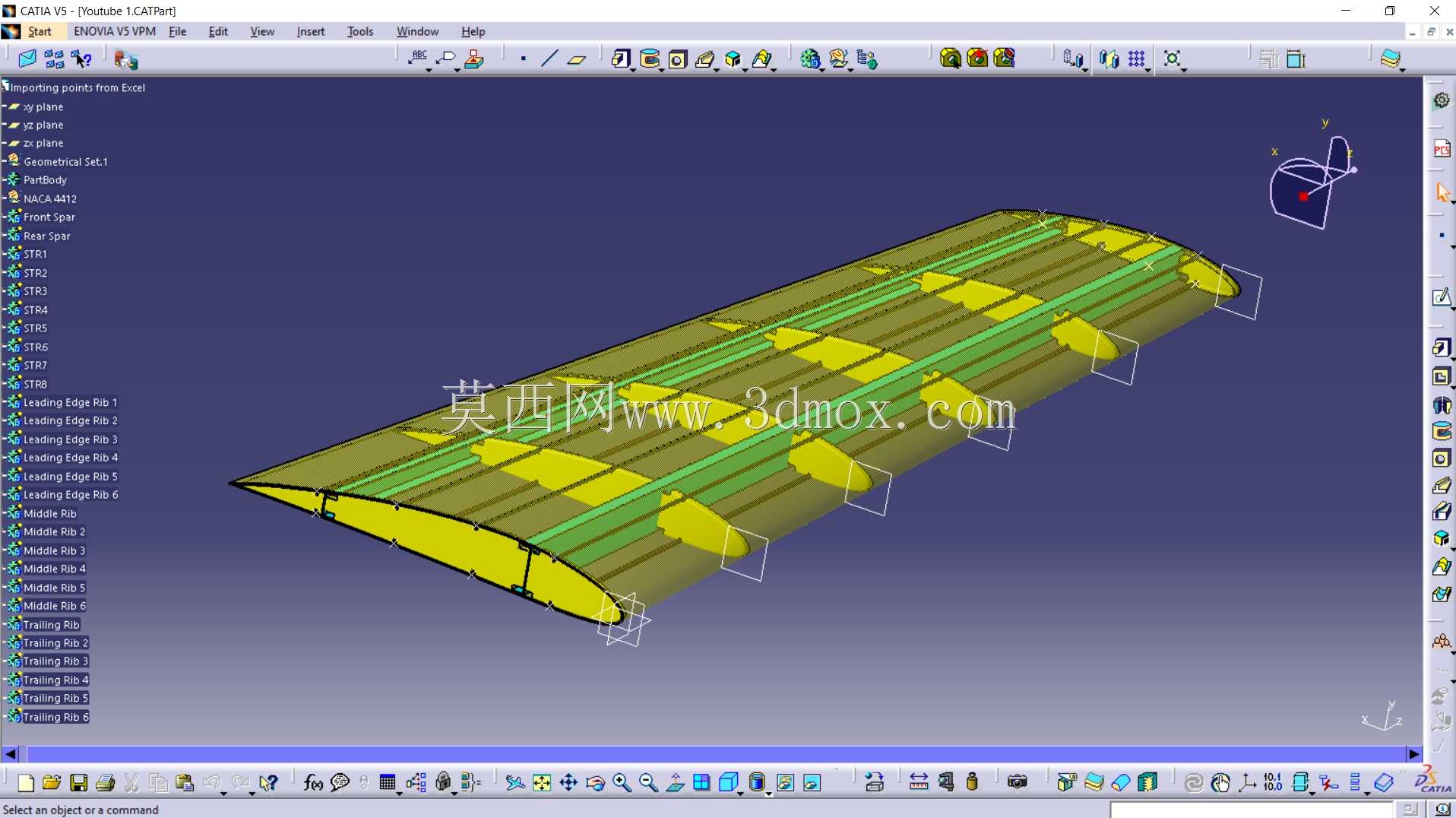

该机翼结构围绕NACA4412低速翼型展开参数化建模，这类翼型在通用航空、轻型运动飞机、小型无人机领域应用广泛，其最大相对厚度12%、最大相对弯度4%的气动特性，能够在低速飞行阶段兼顾升阻比与失速迎角裕度，适配多数亚音速飞行场景的升力需求。从结构设计逻辑来看，建模过程先通过翼型坐标点生成基准翼肋截面，沿展向按照等百分比弦长缩放布置多组翼肋，翼肋作为维持翼型外形的核心承力构件，边缘预留了蒙皮贴合的安装止口，相邻翼肋之间通过纵向布置的翼梁连接，翼梁作为机翼主承力结构，承担飞行过程中的弯矩与剪力载荷，模型中可见的多组纵向加强桁条，沿翼展方向贴合蒙皮内侧布置，用于提升蒙皮的局部刚度，避免飞行过程中蒙皮发生鼓胀、屈曲变形。从安装边界来看，机翼根部预留了与机身对接的接头安装面，接头位置的翼肋做了局部加厚处理，能够将机翼载荷均匀传递到机身承力框上，翼尖位置做了切尖修形，能够降低翼尖涡流诱导阻力，同时控制机翼展向尺寸在轻型飞机适配的安装范围内，避免与尾翼、起落架等部件发生运动干涉。在实际工程应用中，这类机翼结构可直接用于轻型飞机的方案设计阶段气动验证，也可作为航模、小型无人机的结构设计参考，建模过程中保留了翼肋、翼梁、桁条的独立结构特征，方便设计人员根据实际载荷需求调整各构件的厚度、材料参数，也可直接导入仿真模块开展有限元强度校核、气动特性仿真。设计时充分考虑了加工工艺性，翼肋采用平面板材切割成型即可，翼梁与桁条采用标准型材加工，各构件之间的连接位置预留了铆接或者胶接的装配间隙，蒙皮可采用复合材料铺设或者金属薄板成型，整体结构的装配逻辑符合通用航空飞行器的制造规范，能够有效降低后续试制阶段的工艺改造成本。
