大疆A3飞控配套LED状态指示模块

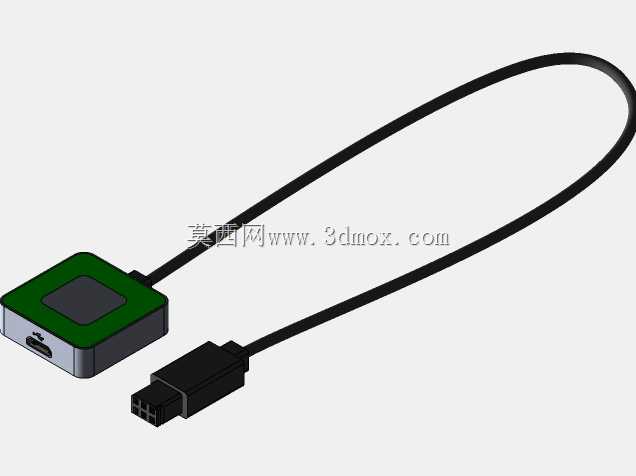

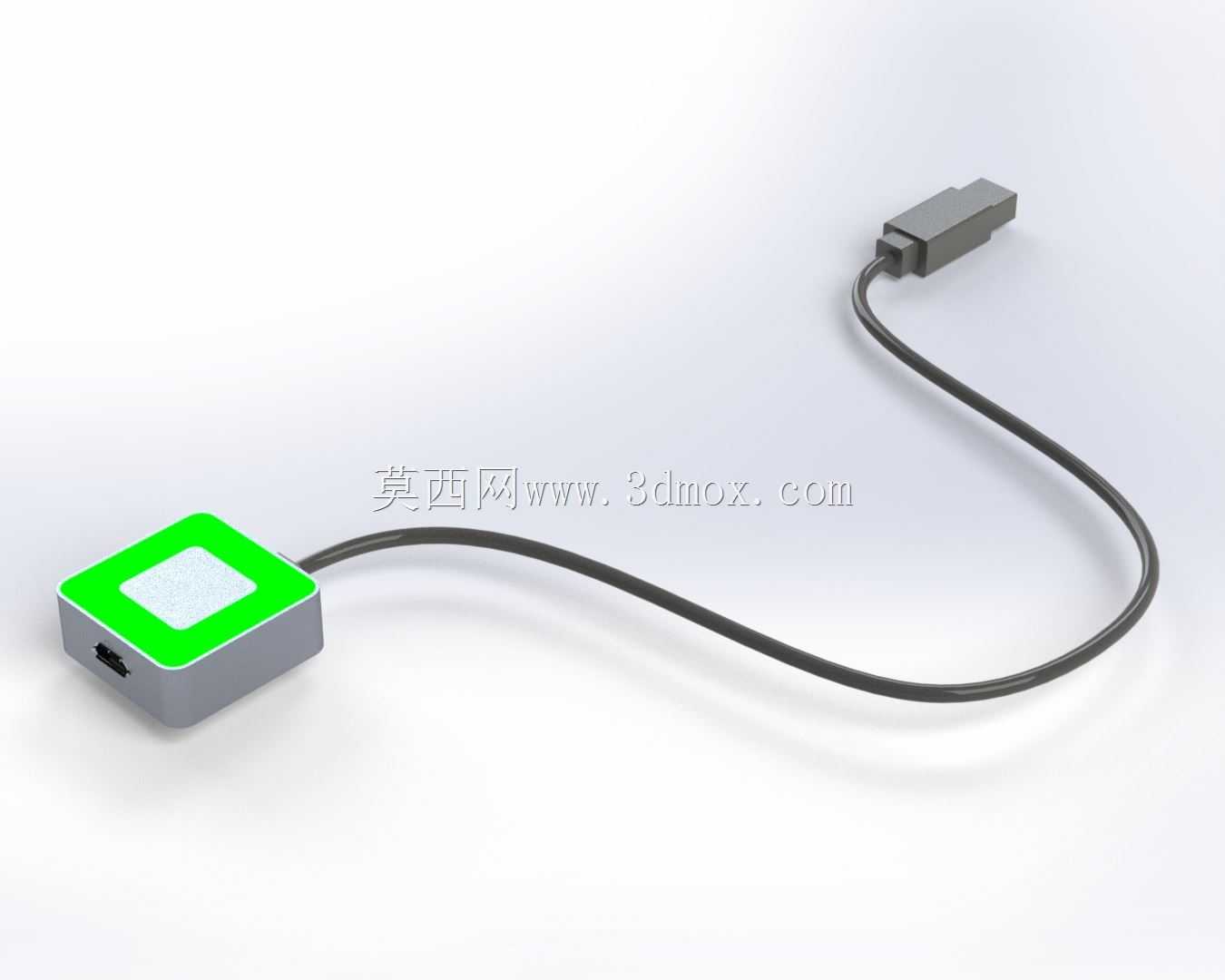

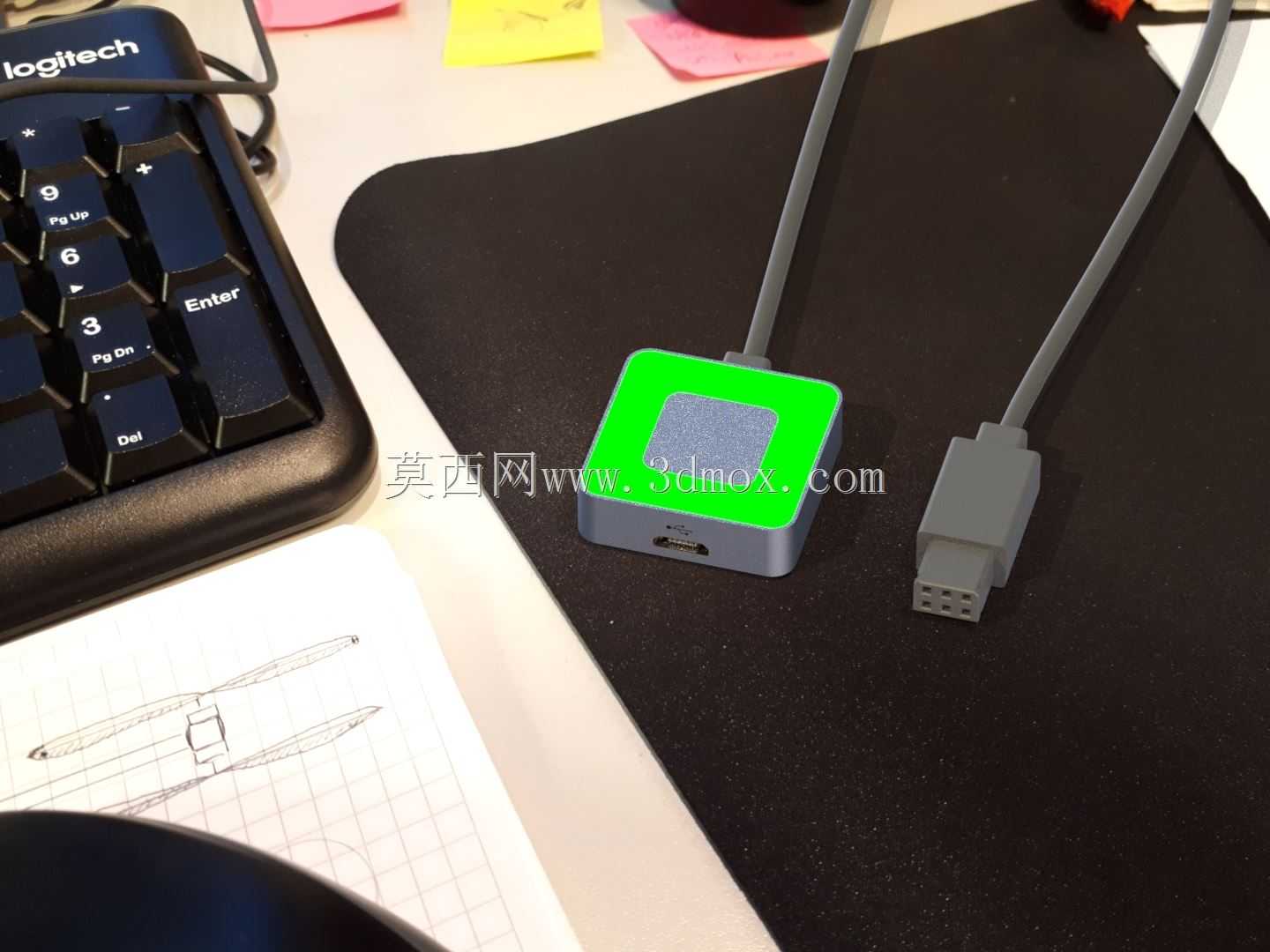

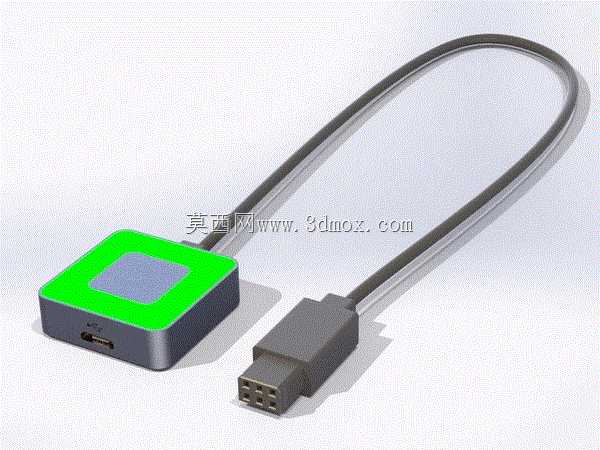

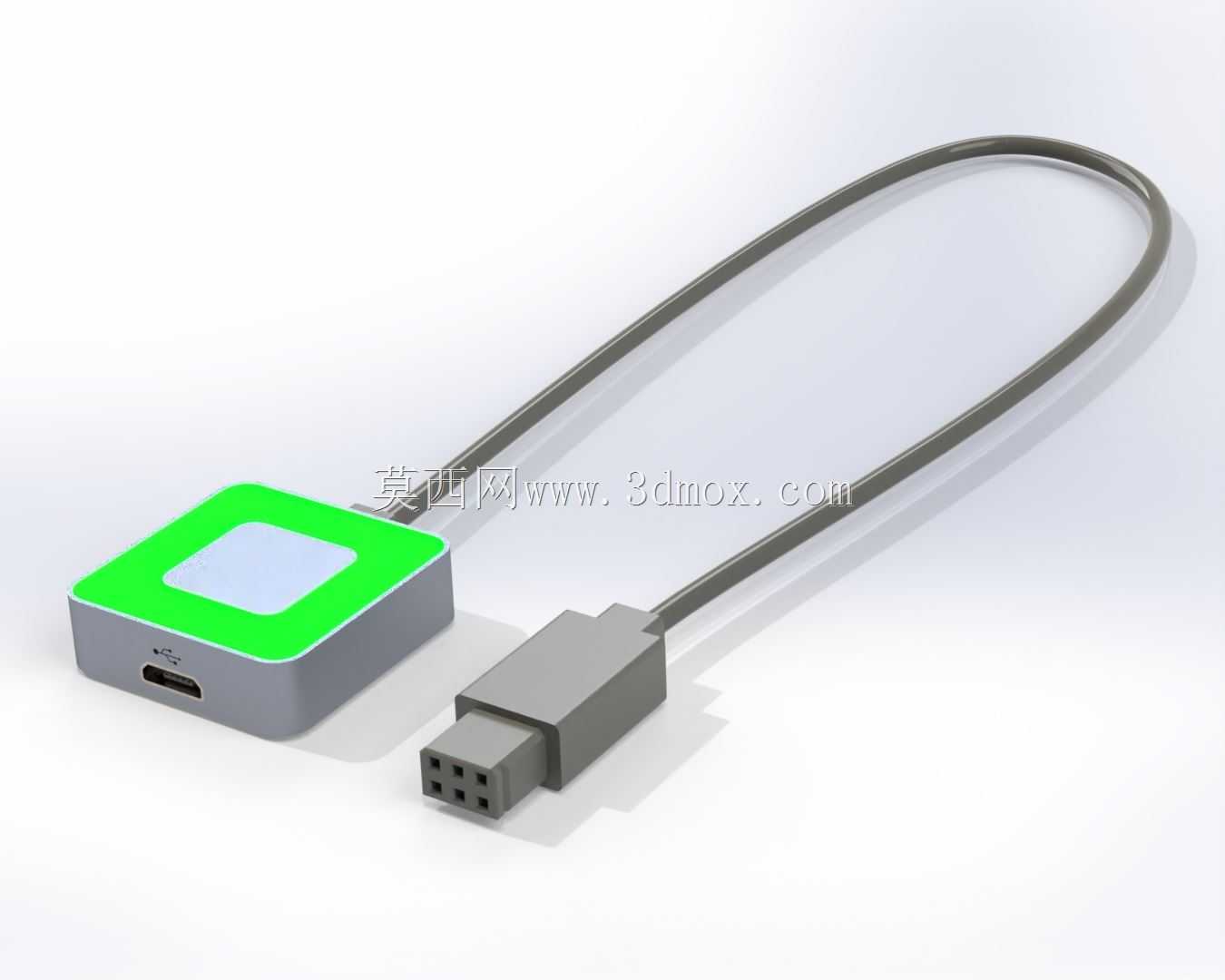

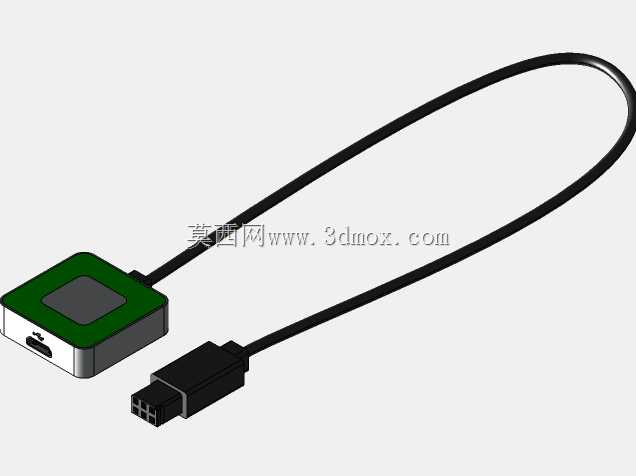

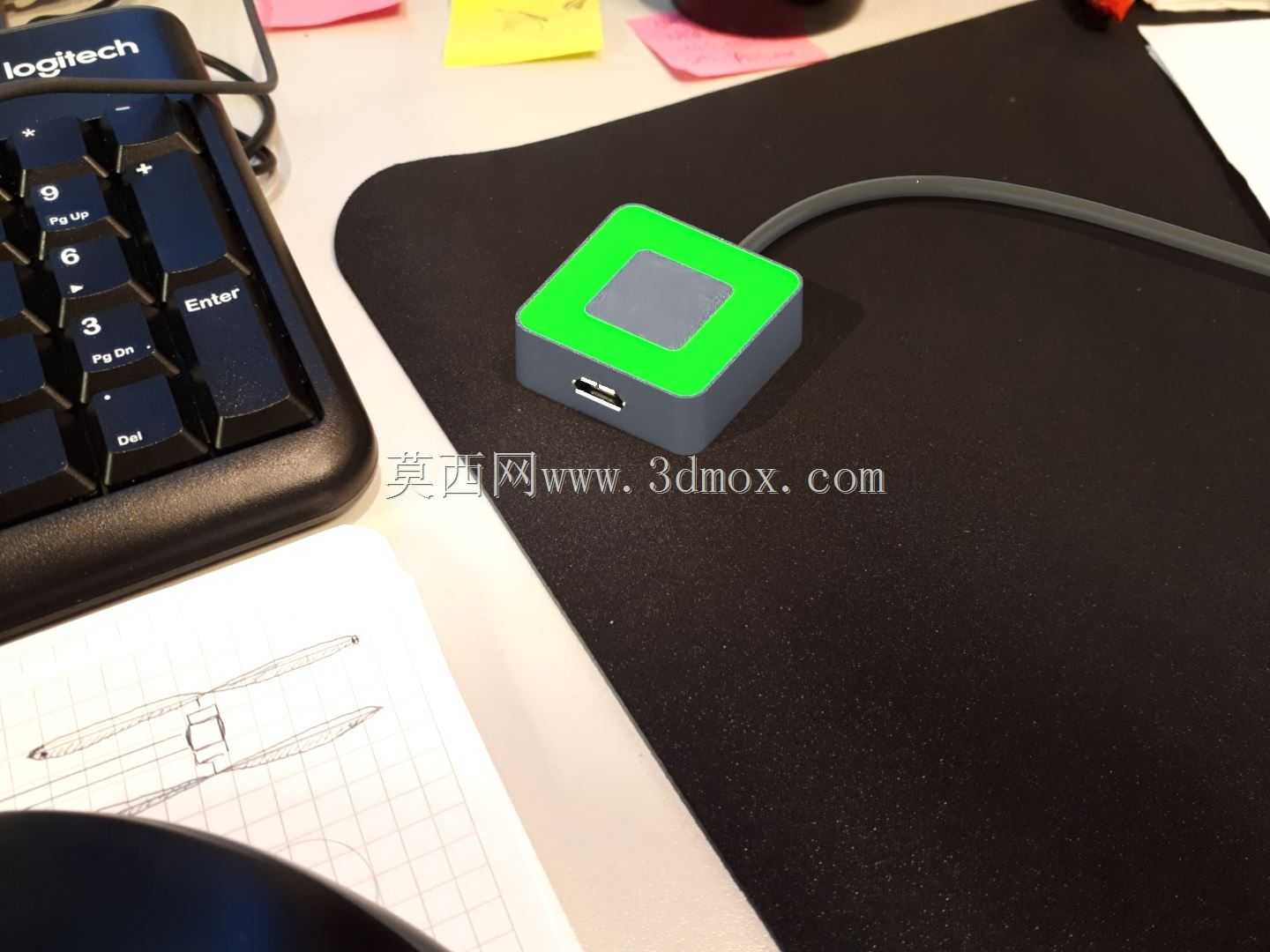

该模块作为飞控系统的外置状态指示单元，主要应用于多旋翼、固定翼等搭载DJI A3系列飞控的无人机整机集成场景，在设备调试、飞行作业、故障排查环节承担核心的状态可视化输出作用，飞控系统运行过程中的校准状态、卫星信号等级、电池电压告警、飞行模式切换、故障报错等关键信息，都可通过模块表面的LED灯组以不同颜色、闪烁频率直观呈现，无需飞手连接地面站软件即可快速掌握设备运行状态，在外场作业环境下能大幅提升调试效率与故障响应速度。模块主体采用方形扁平化结构设计，外壳边缘做圆弧过渡处理，表面设置匀光扩散层，避免LED灯珠直射产生眩光，保证不同光照角度下都能清晰识别灯光状态，主体侧面集成Micro USB接口，既承担与飞控主控的通讯传输功能，也可通过该接口完成固件升级、参数配置等调试操作，配套的连接线缆采用带屏蔽层的柔性线材，两端分别做注塑加固处理，飞控端接口采用防呆设计，可避免安装过程中插反导致的接口损坏或设备故障。设计过程中优先考虑外场作业的抗干扰需求，线材屏蔽层可隔绝无人机动力系统电调、电机运转产生的电磁干扰，保证状态信号传输稳定不丢包，模块主体的安装边界可适配无人机机架上的标准安装孔位，既可以通过双面胶粘贴固定在机架侧方、顶部等易观察位置，也可通过预留的固定孔使用螺丝锁附，安装位置选择灵活，不会占用机架核心的设备安装空间。模块的LED灯组驱动电路做了恒流处理，在机载电池电压波动范围内可保持灯光亮度稳定，不会出现随电压降低灯光变暗导致的状态识别困难问题，线缆长度适配常规轴距无人机的布线需求，多余线材可通过扎带整理固定，避免飞行过程中线材晃动干扰螺旋桨气流或被运动部件剐蹭。在结构细节上，模块外壳接缝处做了错位卡扣设计，可抵御外场作业时的小雨、扬尘侵袭，提升复杂环境下的工作可靠性，接口处做了凸起限位设计，插头插入后可形成一定的拉脱阻力，避免飞行过程中因机身震动导致接口松脱，引发状态指示中断的问题。
