蜂窝结构有限元应力分析仿真模型

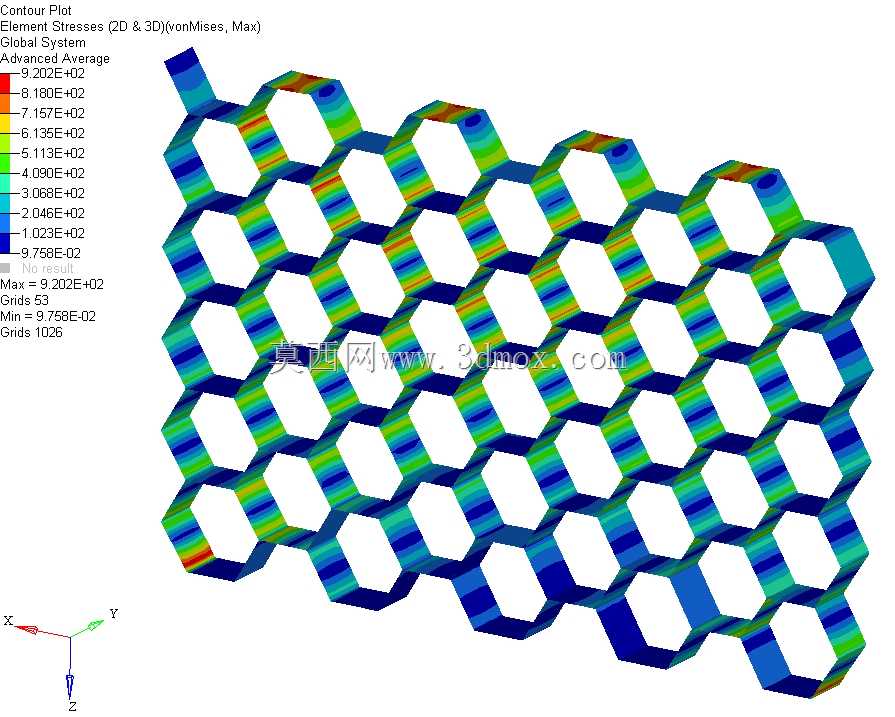

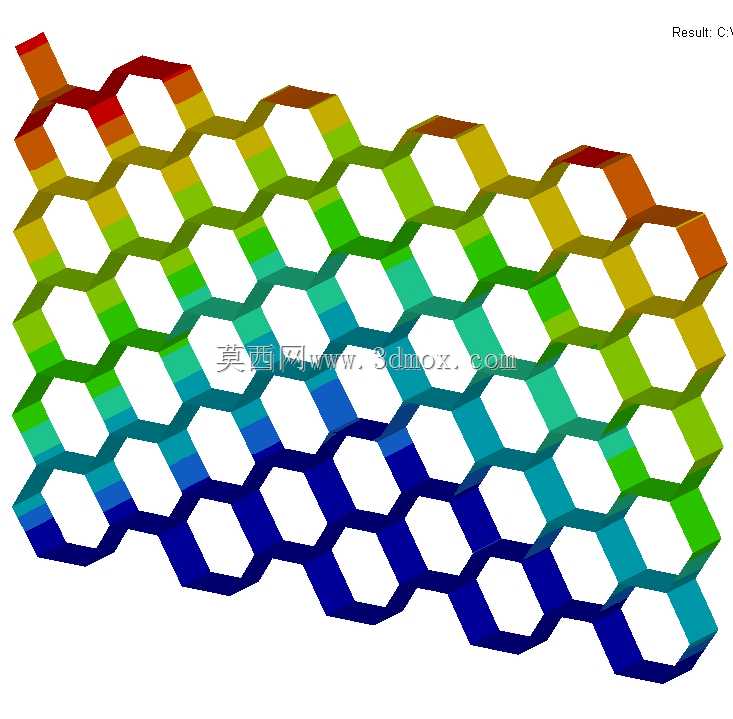

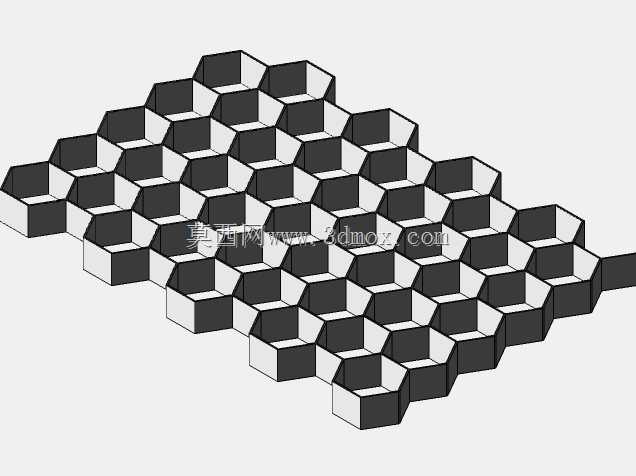

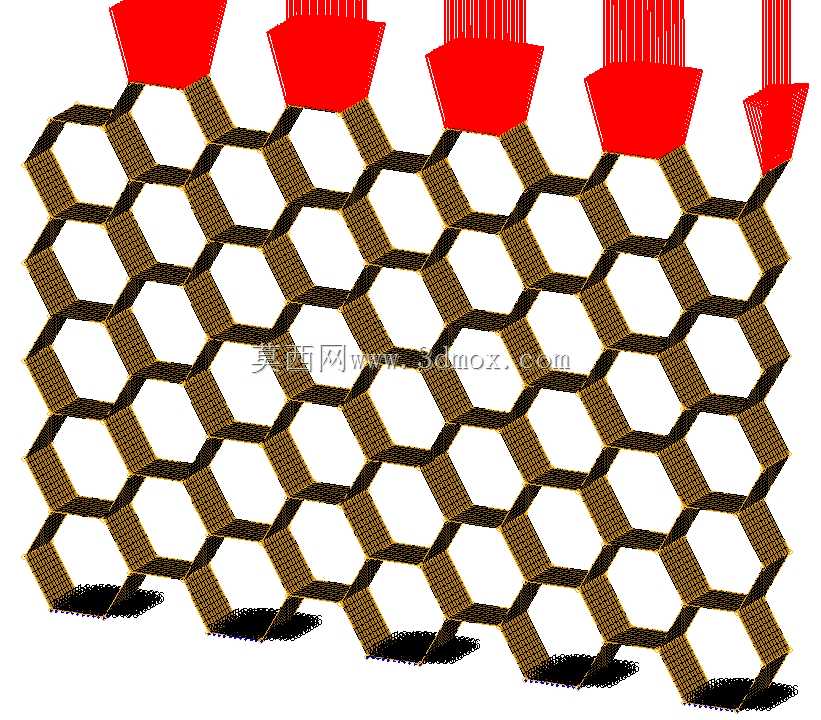

蜂窝类多孔夹层结构在轨道交通车体承力构件、航空航天舱段内饰板、新能源汽车电池包防护壳体、建筑幕墙隔声保温层等场景中应用广泛，这类结构凭借正六边形密铺的几何特征，能在极低的面密度下实现远超同质量实心板材的抗弯刚度与抗冲击吸能能力，是轻量化结构设计领域的核心构型之一。本次构建的蜂窝结构分析模型，采用规则正六边形单元密铺排布，单胞几何参数参考工业常用蜂窝芯材规格设定，胞元壁厚均匀一致，相邻胞壁共用连接边，整体结构无几何突变与应力集中尖角，网格划分过程中对胞壁连接过渡区域做了局部网格加密，保证应力计算结果的收敛精度。从仿真云图可以看到，结构受载时应力沿胞壁呈梯度分布，高应力区域集中在受载端相邻的胞壁弯折处，远离加载区域的胞元应力水平逐步降低，符合蜂窝结构传力路径短、载荷分散性好的力学特性。设计这类蜂窝结构时，首先要匹配应用场景的载荷边界：如果用于抗冲击吸能场景，可适当调整胞元壁厚梯度，在受冲击侧采用稍薄的胞壁诱导逐层压溃变形，提升整体吸能效率；如果用于静态承力的夹层结构芯材，要保证胞元尺寸与面板厚度的比值在合理区间，避免面板出现局部凹陷失稳。模型的整体外轮廓可根据安装空间灵活调整，单胞尺寸可根据承载需求缩放，相邻蜂窝块拼接时只需保证边缘胞元的共边对齐，即可实现力学性能的连续传递，无需额外添加连接构件。这类结构在实际生产中多采用铝合金冲压成型、芳纶纸浸胶热压或者工程塑料3D打印工艺制备，建模时预留的工艺补偿量可匹配不同成型方式的公差要求，仿真得到的应力分布结果可直接指导后续的结构优化，比如对应力水平长期低于材料许用值的区域做胞壁减薄处理，在高应力集中区域做局部圆角过渡或者壁厚加强，在保证结构强度、刚度满足使用要求的前提下，进一步压缩结构整体重量，提升材料利用率。
