方法兰型精密直线轴承10mm孔径三维设计

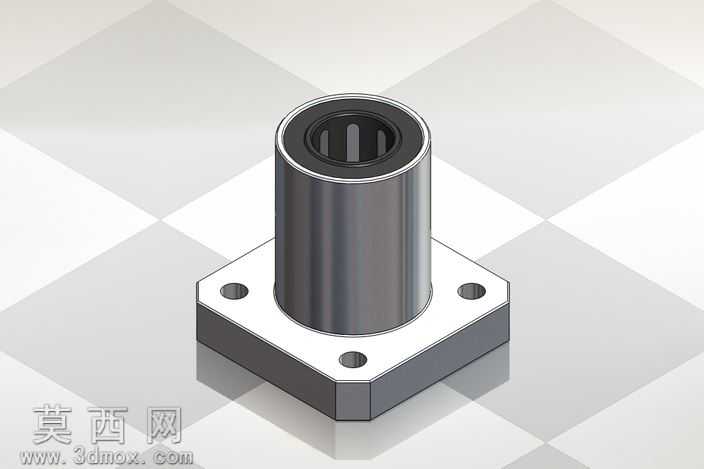

本作品为方法兰型精密直线轴承的三维参数化建模成果，建模过程严格遵循直线轴承的通用工业设计规范，针对10mm公称孔径的规格完成全尺寸细节还原。建模阶段首先以轴承的中心轴线为基准，构建圆柱型轴承主体的基础轮廓，主体内部的滚道结构、保持架卡位结构均按照实际产品的装配逻辑进行特征绘制，保证内部结构与真实产品的运动逻辑一致。法兰部分采用方形切角设计，三个安装孔的位置度、孔径公差均按照行业安装标准进行参数约束，法兰与轴承主体的衔接位置做了过渡圆角处理，还原实际加工中的工艺倒角特征，避免应力集中的结构缺陷。材质渲染阶段，轴承主体的金属套筒部分赋予高抛光铬钢材质，调整金属材质的反射粗糙度参数，模拟淬硬轴承钢经精密磨削后的哑光金属质感，表面添加细微的磨削纹理贴图，还原真实机加工表面的微观质感；法兰部分采用与主体一致的金属材质，但适当降低表面光泽度，区分法兰安装面与轴承滑动工作面的加工精度差异；内部保持架部分赋予工程塑料材质，调整材质的半透明与漫反射参数，清晰展现内部的滚珠排布结构。结构设计上，该模型完整还原了方法兰直线轴承的安装逻辑，方形法兰可直接通过螺栓固定在设备安装面，无需额外加工定位卡槽，10mm孔径适配对应直径的直线光轴，可实现低摩擦系数的往复直线运动，模型的各部分特征均做了可编辑参数化设置，可通过修改孔径、法兰边长、安装孔距等参数快速衍生同系列不同规格的轴承模型。渲染输出阶段采用影棚级三点布光，主光源从斜上方投射，突出轴承主体的圆柱曲面光影过渡，辅助光源补亮法兰底部的暗部结构，环境光采用柔和的HDR环境贴图，让金属表面的反射更具真实感，背景采用低饱和度的菱形格渐变背景，突出轴承本体的结构细节，整体模型无破面、无重叠面，特征树逻辑清晰，可直接用于装配验证、运动仿真以及工程图导出。
