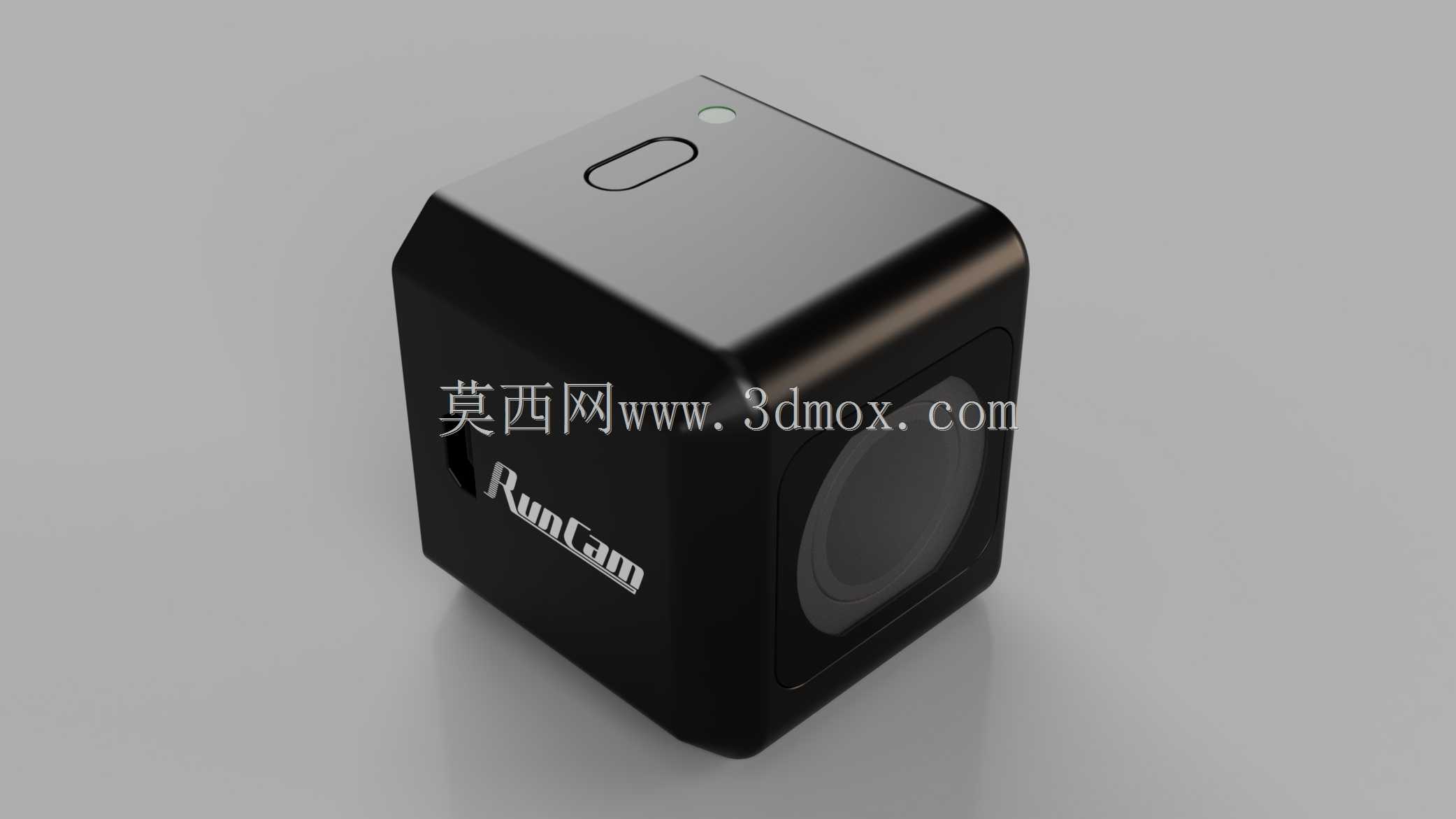

Runcam5运动相机三维结构设计

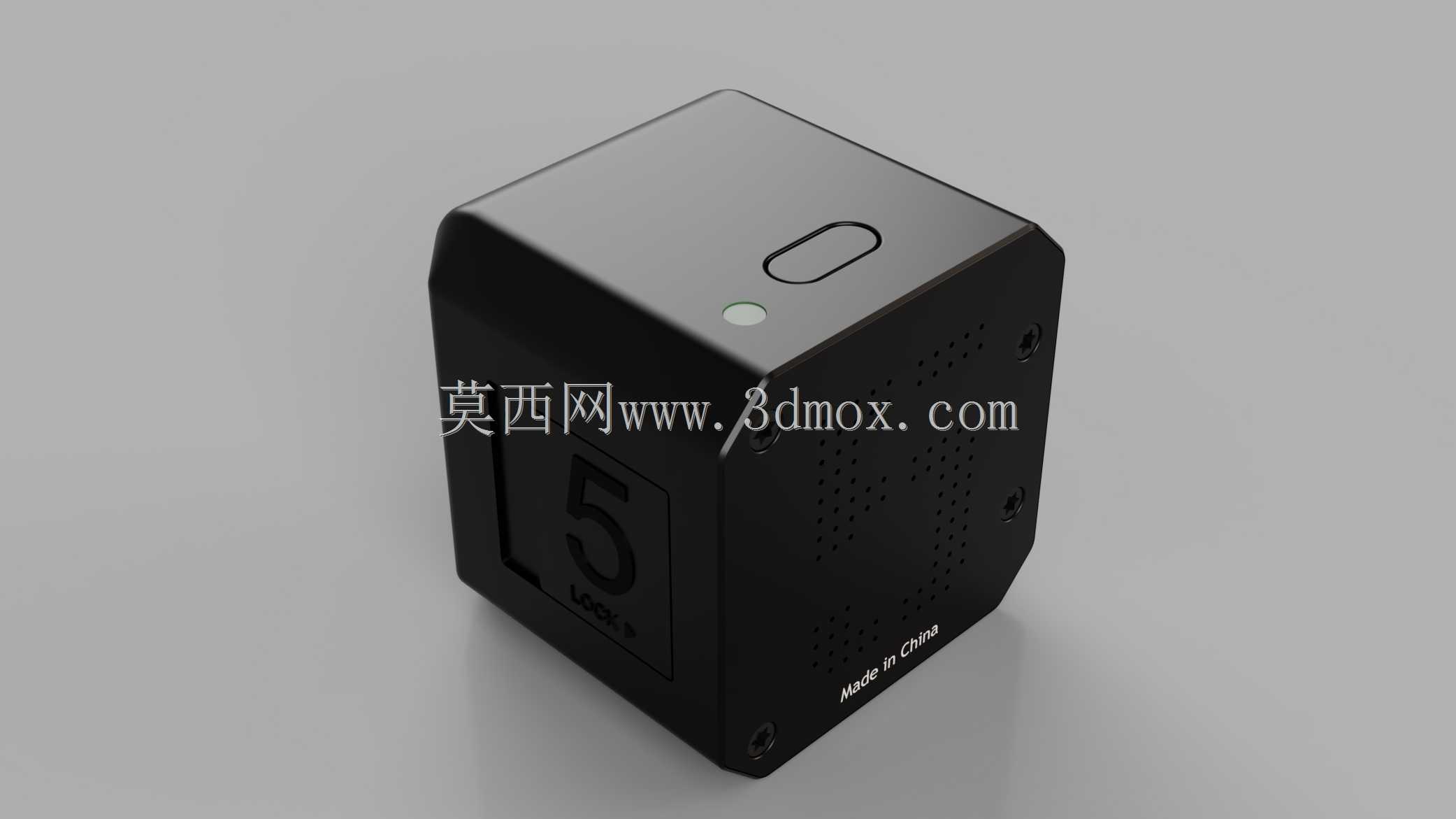

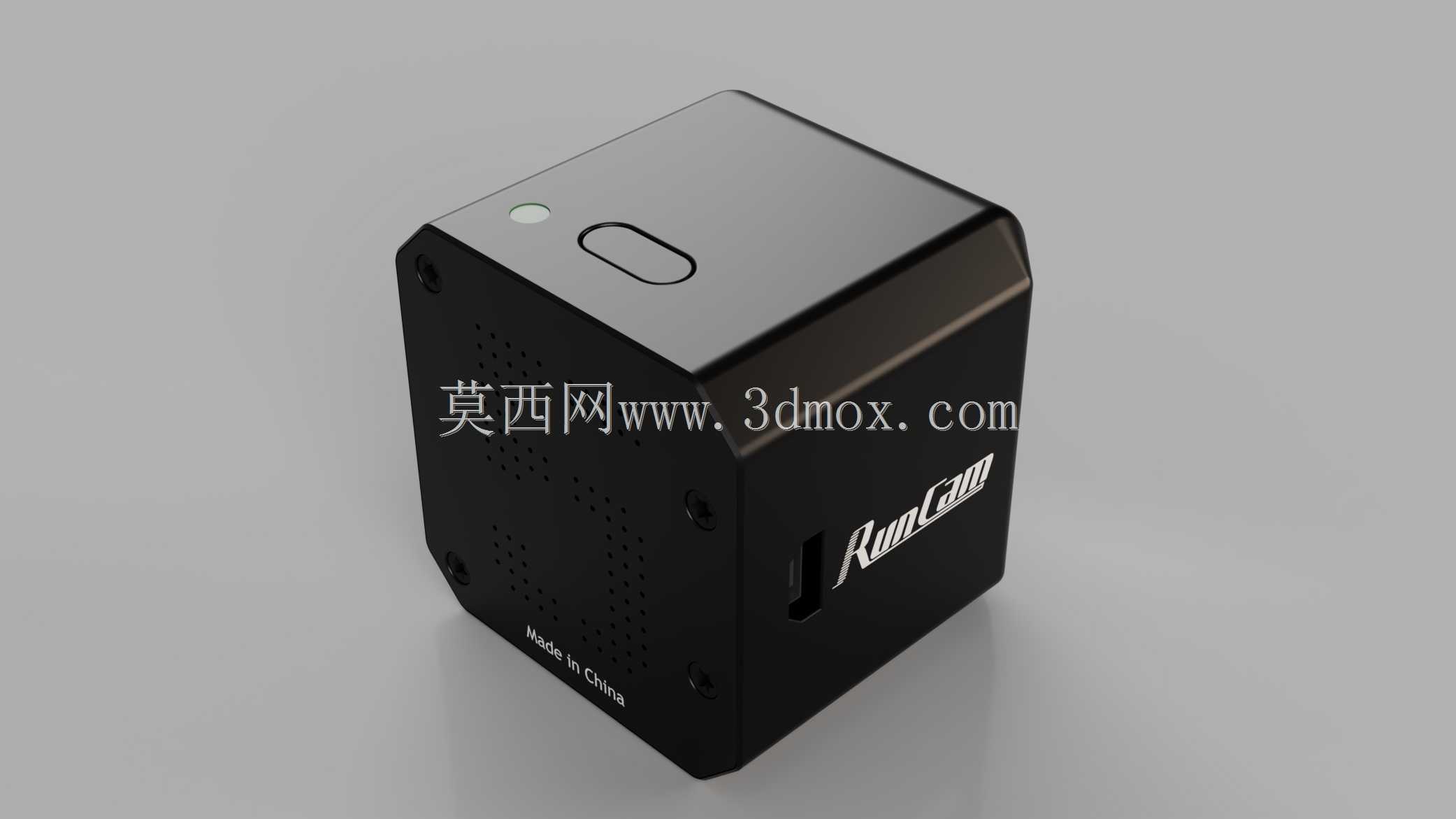

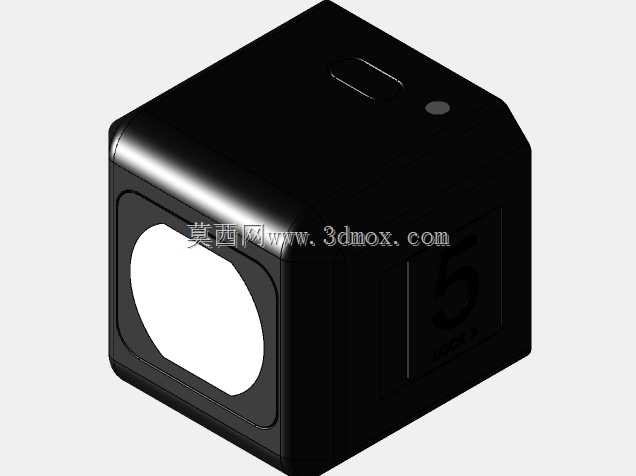

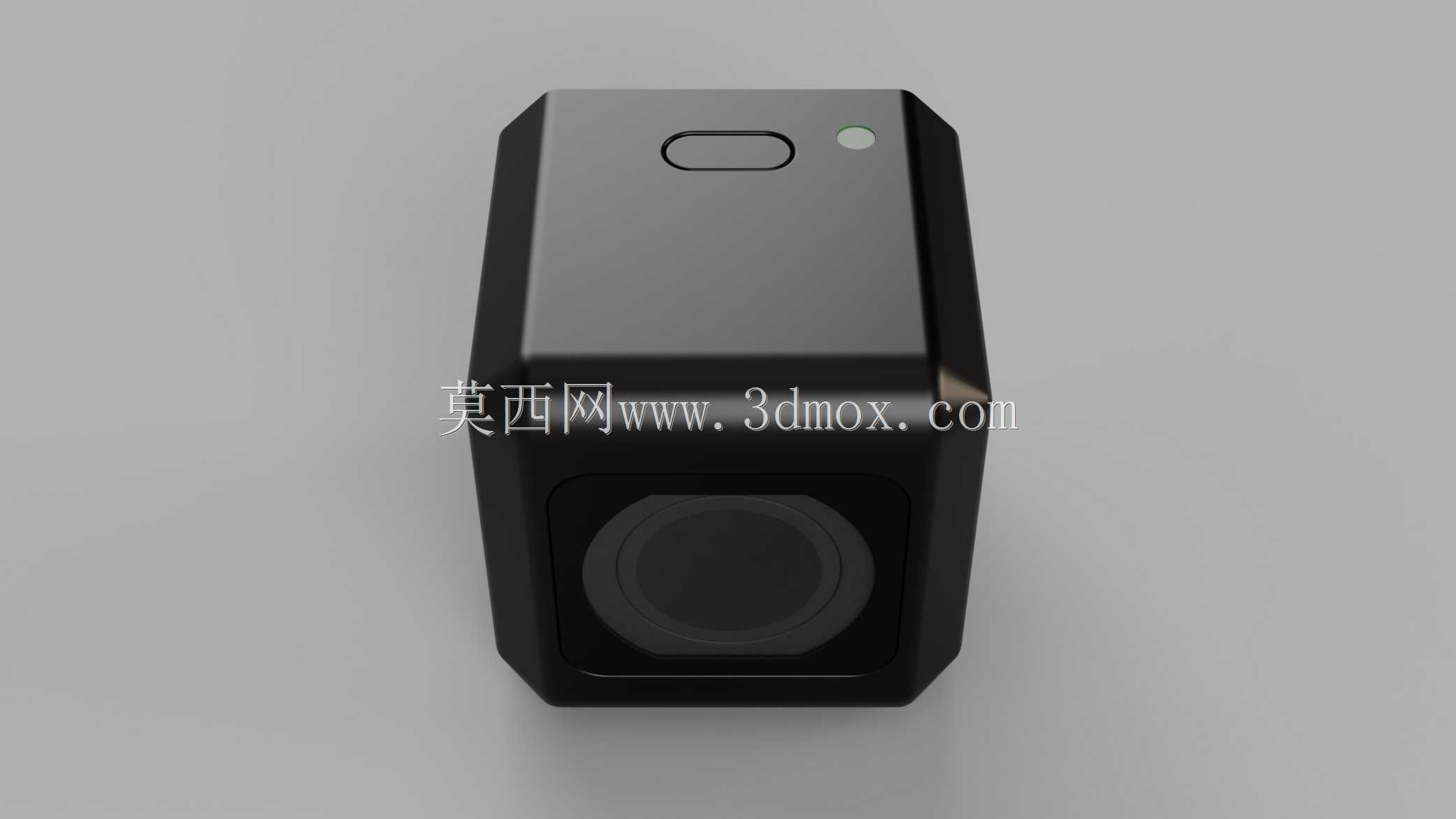

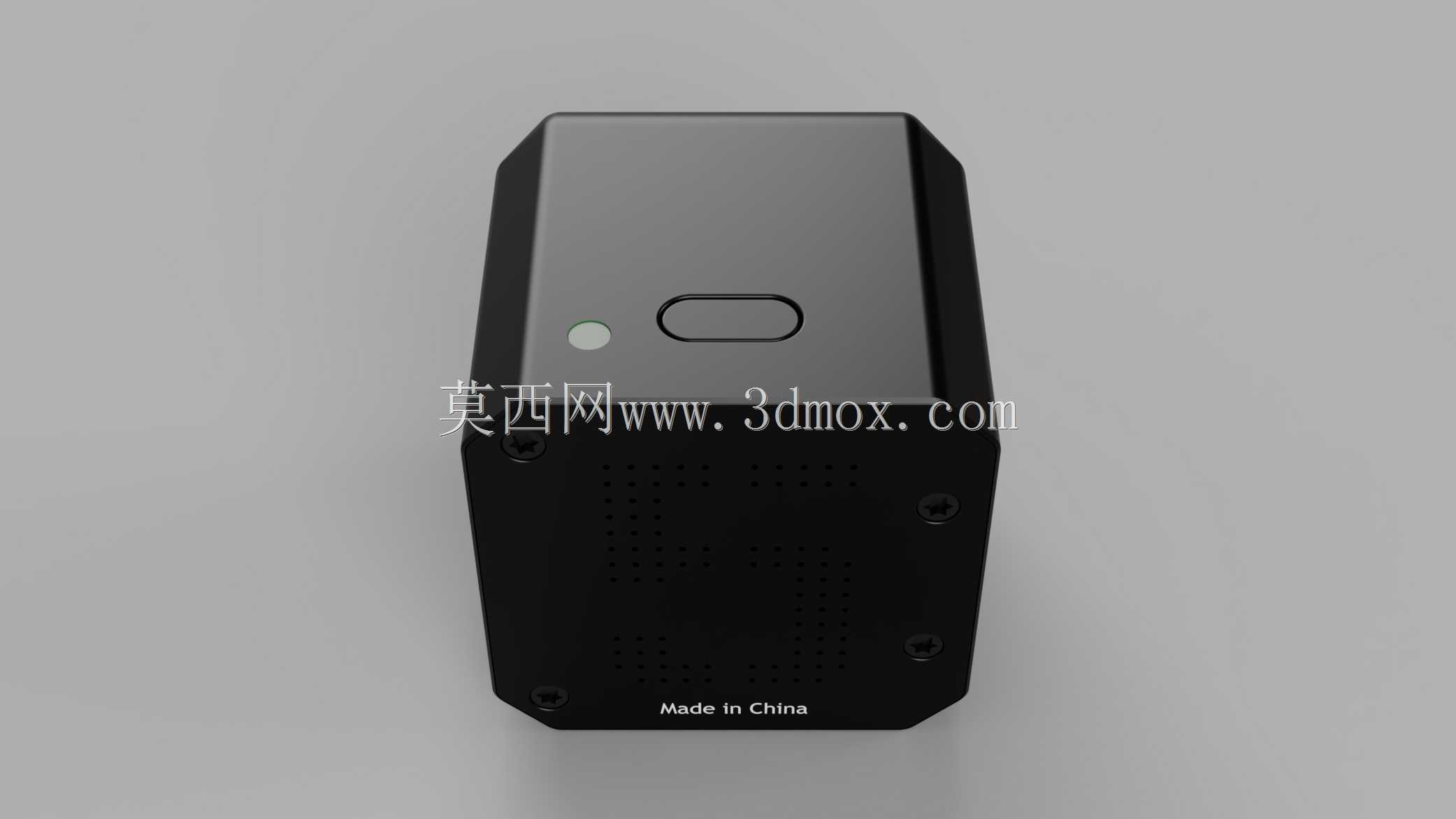

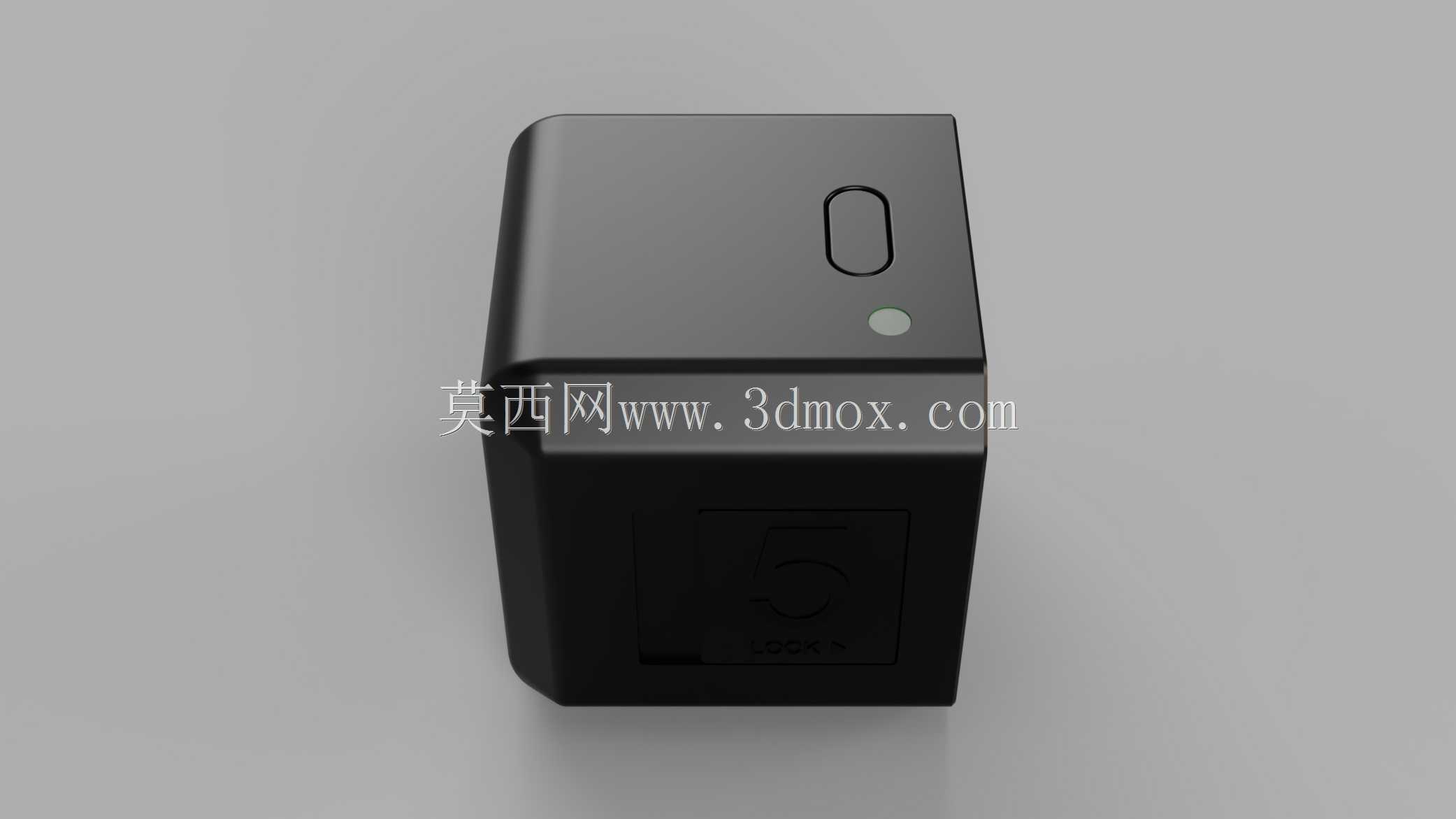

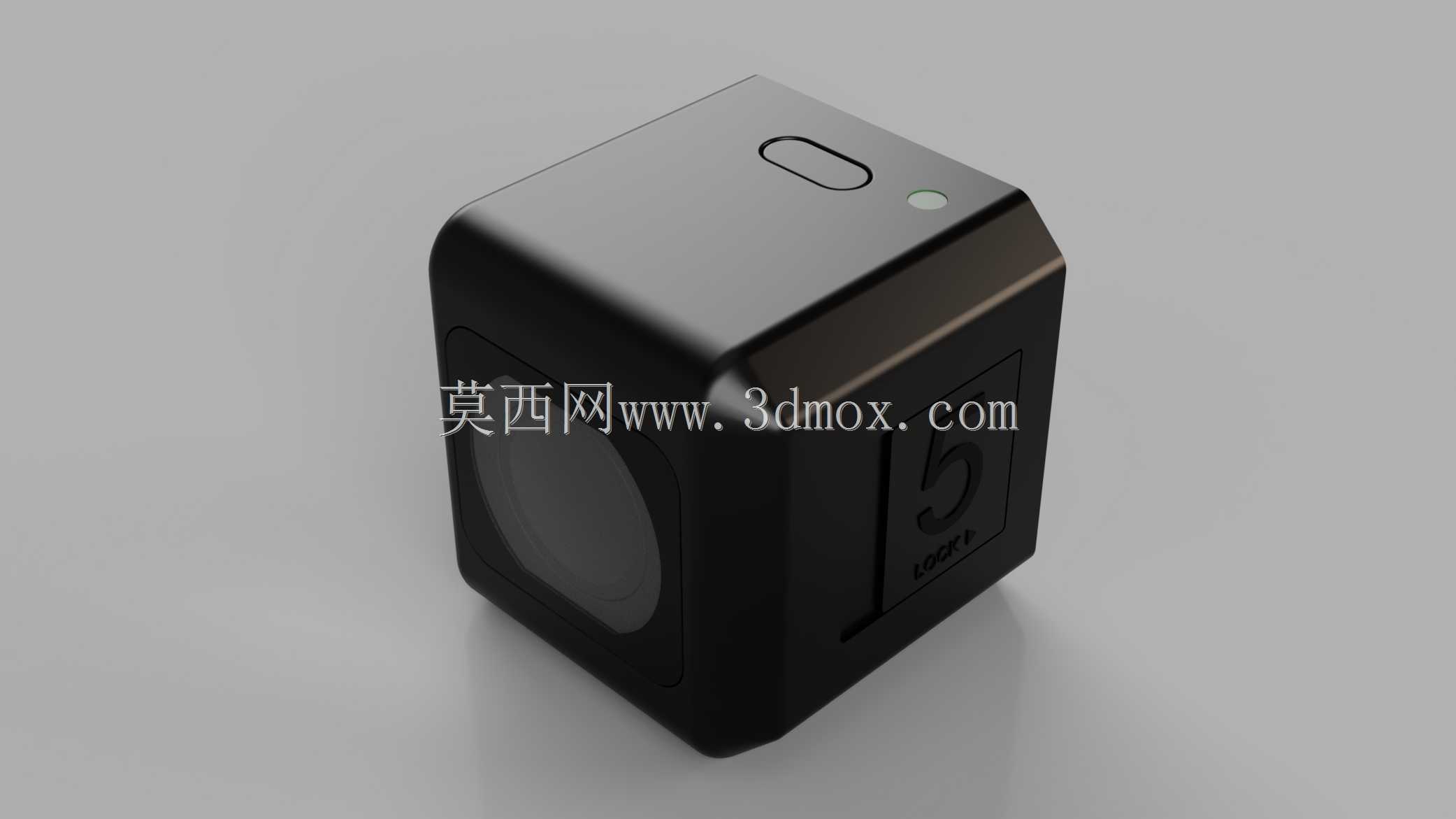

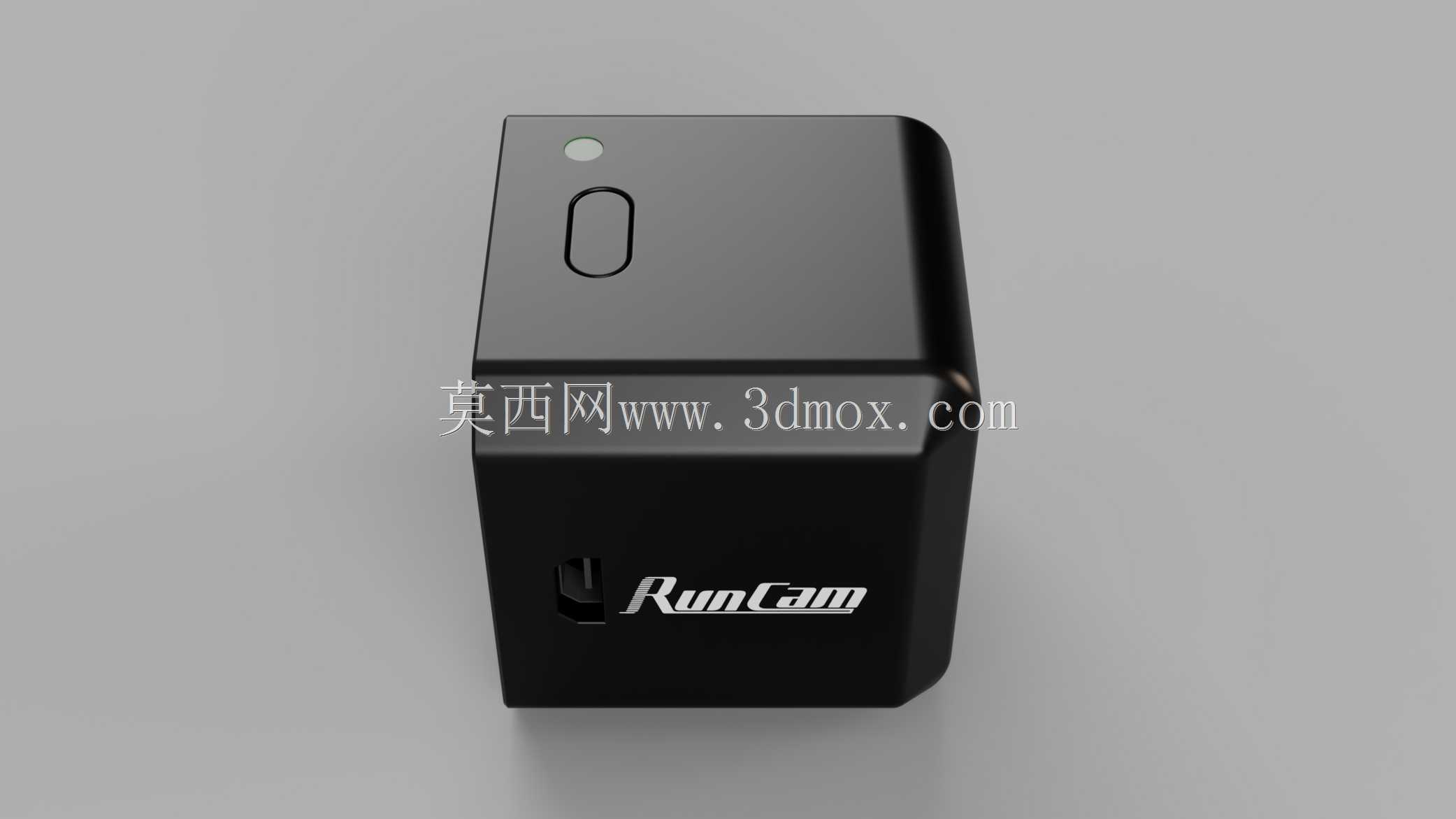

这款小型运动影像采集设备的三维结构，核心围绕FPV穿越机、轻型无人机航拍挂载场景做适配设计，同时兼顾运动记录、车载影像采集等多场景的安装使用需求。从结构设计逻辑来看，整体采用正立方切角的紧凑外形，单主体边长控制在极小尺寸范围内，外壳做了圆角过渡处理，既能够降低飞行过程中的风阻影响，也能在发生碰撞时分散冲击力，减少外壳碎裂的概率。设备正面预留镜头安装沉台，镜头外圈做了凸起防护边，可在镜头接触碰撞面时先于镜片受力，避免镜头刮花或移位；顶面设置单枚实体功能按键，按键周边做了下沉式定位槽，方便用户佩戴手套或者盲操作时快速找准按键位置，按键旁预留状态指示灯的透光孔位，孔位做了散光结构设计，避免灯光直射晃眼同时保证不同角度都能清晰识别设备工作状态。侧面预留数据接口的防护盖安装位，防护盖与壳体采用连体卡扣结构，无需额外连接件即可实现接口的防尘防水密封，减少零散配件丢失的风险。从安装边界来看，设备底部预留标准挂载螺孔位，可直接适配无人机通用相机减震架、运动相机头盔安装座、车载固定支架等多种常规挂载配件，无需额外设计转接结构；整体外壳壁厚做了均匀化处理，壁厚差控制在合理范围内，既满足注塑成型的工艺要求，避免出现缩痕、翘曲等成型缺陷，也能在保证结构强度的前提下尽可能压缩整机重量，适配轻型无人机对挂载重量的严苛要求。内部结构做了分层卡位设计，电池、主板、镜头模组分别设置独立的定位卡槽，组装时可直接卡入到位，减少螺丝使用量，同时各模组之间预留合理的散热间隙，避免长时间录制时热量堆积导致设备过热降频。设备边角的切角设计并非单纯的造型处理，切角位置可兼容绑带式安装方案，在没有螺孔安装条件的场景下，可通过尼龙扎带穿过切角形成的限位槽将设备固定在各类异形安装面上，拓展了设备的使用场景。镜头安装位的同轴度公差在建模时做了严格控制，保证镜头光轴与设备安装基准面的垂直度，避免挂载在无人机上出现画面倾斜的问题；按键的触发行程做了适配设计，既不会因为飞行中的震动导致误触发，也能保证按压时的清晰反馈。
