浸没式RC流浪汉HV电子组件结构设计

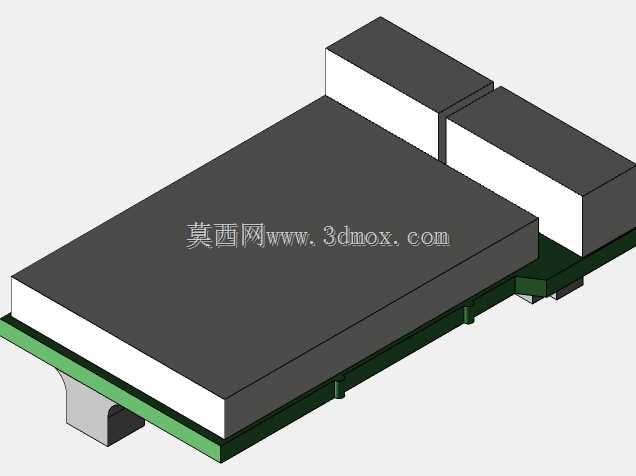

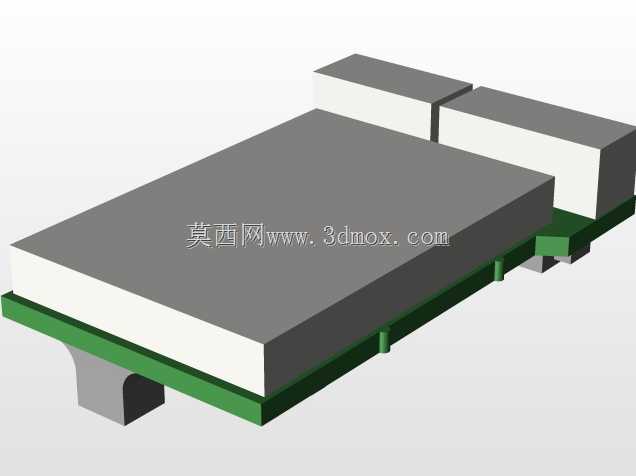

　　这款浸没式RC相关电子组件的结构设计，核心面向航模尤其是穿越机这类需要高功率密度、强散热表现的RC动力配套场景，在实际使用中，这类组件往往承担着高压信号处理、动力回路滤波或者核心控制信号输出的职能，浸没式的结构设计初衷，就是为了匹配油浸或者浸没式散热的装机环境，解决高负载工况下核心功率元件的积热问题，避免长时间满功率输出时出现温漂、元件过热降频甚至烧毁的故障。从结构布局来看，整体采用分层叠装的设计思路，底层为绿色PCB承载基板，基板边缘预留了统一高度的支撑柱结构，这些支撑柱一方面在叠装时可以为上层元件留出固定的安装间隙，避免元件引脚直接触碰基板造成短路，另一方面在浸没式安装环境中，

　　支撑柱可以让冷却液在基板与上层元件之间形成稳定的流道，保证散热介质能够充分接触所有发热元件的表面，不会出现散热死角。上层的核心功能模块采用两个独立的矩形屏蔽腔体分置在基板后侧，腔体采用金属材质一体化成型，既可以屏蔽内部功率电路工作时产生的电磁干扰，避免对RC设备的无线信号传输造成杂波影响，同时金属腔体本身也作为均热结构，将内部元件产生的热量快速传导到外表面，通过浸没的散热介质带走热量。主承载区域的大尺寸矩形模块为核心功能元件的安装位，设计时预留了足够的平面安装空间，可兼容不同封装规格的功率元件，模块底部与PCB基板之间预留了均匀的涂胶间隙，在组装时可以填充导热胶或者密封胶，既提升热传导效率，

　　也可以避免浸没环境中的散热介质渗入模块内部造成电路故障。前端突出的绿色连接结构为外接接口的安装位，接口位置做了下沉式设计，安装后接口端面与组件前端面齐平，既可以减少装机时的额外空间占用，也能在插拔连接线时提供足够的结构支撑，避免插拔力直接作用在PCB焊盘上造成焊盘脱落。从安装边界来看，整体组件的外轮廓为规整的矩形结构，所有突出结构均未超出主体轮廓的投影范围，安装孔位统一设置在底层PCB的四个边角位置，孔位间距符合主流RC设备的安装孔距标准，可以直接适配多数穿越机、固定翼航模的设备舱安装位，不需要额外制作转接支架。组件的高度方向做了严格的尺寸控制，上层屏蔽腔体的高度与主功能模块的高度差控制在2mm以内，

　　整体重心落在PCB基板的中心区域，装机后不会因为组件重心偏移影响飞行设备的动态平衡。在细节设计上，所有结构的棱边都做了0.3mm的倒角处理，既避免组装时锋利的棱边划伤操作人员或者线材绝缘层，也可以减少浸没环境中介质流动时产生的紊流，提升散热介质的循环效率。PCB基板边缘预留了3mm的工艺边，在SMT贴片加工时可以直接适配通用流水线的导轨宽度，不需要额外增加工艺辅料，降低生产加工的复杂度。两个后侧屏蔽腔体之间预留了1.5mm的间隙，既可以避免两个腔体之间出现电磁串扰，也可以作为散热介质的导流槽，引导介质从两个腔体之间流过，带走腔体侧壁的热量。这类结构设计在实际应用中，除了RC航模领域，也可以适配其他需要高压RC电路、浸没式散热的小型电子设备场景，比如小型水下机器人的控制模块、高功率车载小型电子控制单元等，规整的外形和标准化的安装孔位，让它具备较强的场景适配能力，不需要对结构做大幅修改就可以迁移到其他类似的应用场景中。设计过程中也充分考虑了组装工艺的可行性，所有结构件均采用卡扣加螺丝的混合固定方式，不需要复杂的工装就可以完成组装，支撑柱与PCB基板之间采用过盈配合加焊接的双重固定，即使在高振动的使用场景下，也不会出现结构松动移位的问题，保证长期使用的结构可靠性。
