穿越机专用Vifly Finder2蜂鸣器结构设计

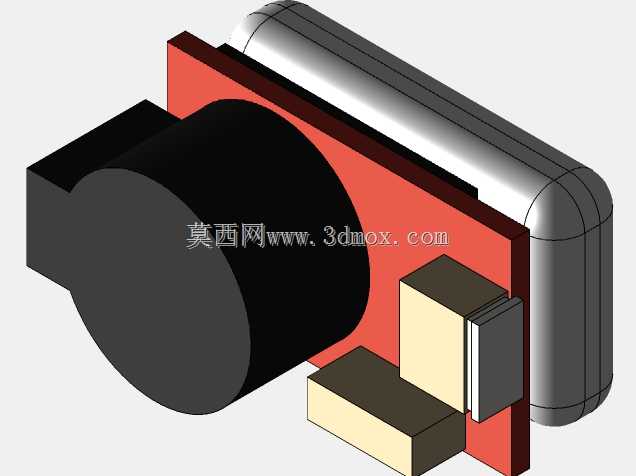

　　做穿越机装机的结构工程师都清楚，飞控失控、图传断连后找机的痛点有多突出，尤其是在树丛、建筑缝隙、杂草丛这类复杂场地，光靠目视找机往往要耗费大量时间，这款寻机蜂鸣器的结构设计，就是完全围绕FPV穿越机的装机痛点展开的。从整体布局来看，模块采用分层堆叠的结构逻辑，核心的发声腔体采用独立的圆柱形密闭式设计，腔体壁做了均匀的壁厚控制，避免注塑成型时出现缩痕，同时保证发声时的腔体共振效率，让蜂鸣音量能够穿透植被、建筑遮挡，在开阔场地能够覆盖足够的寻机半径。发声单元旁侧的PCB基板采用红色阻焊层设计，板载的储能电容、控制芯片采用高低错落的排布方式，大容量电解电容做了侧向贴装处理，尽可能压缩模块的整体厚度，避免装机后突出机架过多，

　　在炸机时被外力直接磕碰损坏。模块尾部的圆柱形结构是独立的供电与信号接插区域，接插件采用沉板式焊接，接插端面和模块外壳端面齐平，既能够保证插接线缆后不会额外增加纵向尺寸，也能避免炸机时冲击力直接作用在接插件焊盘上，导致焊盘脱落、接线断裂的问题。安装边界方面，整个模块的安装孔位完全适配主流3寸、5寸穿越机的尾部安装位，孔距匹配市面上通用的飞塔安装孔距公差范围，安装时不需要额外对机架进行打孔修改，直接用M2螺丝就能完成固定，模块底部和机架接触的位置预留了0.2mm的凸台，既能够避免PCB板直接和碳纤机架接触造成短路，也能在炸机时起到一定的缓冲作用，抵消部分冲击能量。从功能实现的结构配合来看，蜂鸣器的发声面做了45度的倒角导音结构，

　　声音不会被机架的碳板遮挡，能够向斜上方大范围扩散，不管飞机炸机后是正置、倒置还是侧躺，都不会出现声音被完全遮挡的情况。板载的储能电容容量经过结构空间的最优匹配，在主供电断开的情况下，依然能够维持蜂鸣器持续工作足够长的时间，电容的固定除了焊盘焊接之外，还在PCB和电容之间预留了点胶槽，装机时可以打少量硅橡胶进行二次固定，应对穿越机大机动飞行时的高频振动，避免电容引脚出现疲劳断裂。整个模块的外形做了全圆角处理，所有外露的棱角都做了R0.5以上的圆角过渡，一方面是避免炸机时棱角磕碰碳板或者其他电子元件造成损坏，另一方面也能减少飞行时的风阻，对于追求极致飞行速度的竞速穿越机来说，哪怕是微小的风阻优化都能带来飞行体验的提升。

　　在结构设计的细节上，PCB板边缘和外壳结构件之间预留了0.1mm的装配间隙，能够适配不同批次PCB的生产公差，不会出现装配时卡滞的问题，发声腔体和PCB之间的配合面做了一圈定位凸筋，装配时能够快速定位，不需要额外调整位置，也能保证腔体的密封性，避免声音从缝隙处泄露影响音量。信号接线的引脚定义做了防呆设计，接插件的引脚间距采用标准的2.54mm间距，和市面上主流的飞控蜂鸣器接口完全兼容，不需要额外改线就能直接插接使用，对于装机用户来说能够大幅减少接线的出错概率。考虑到穿越机炸机时可能遇到的潮湿、泥水场景，整个模块的PCB板在设计时预留了三防漆涂覆的空间，所有元件的高度都控制在统一的公差范围内，涂覆三防漆时不会出现元件过高导致漆层不均匀的问题，能够提升模块在恶劣环境下的工作可靠性。模块的整体重量经过严格控制，在保证结构强度的前提下，所有非受力区域的结构件都做了壁厚减薄处理，尽可能降低模块自重，避免给穿越机带来额外的负重，影响飞行的机动性和续航时间。
