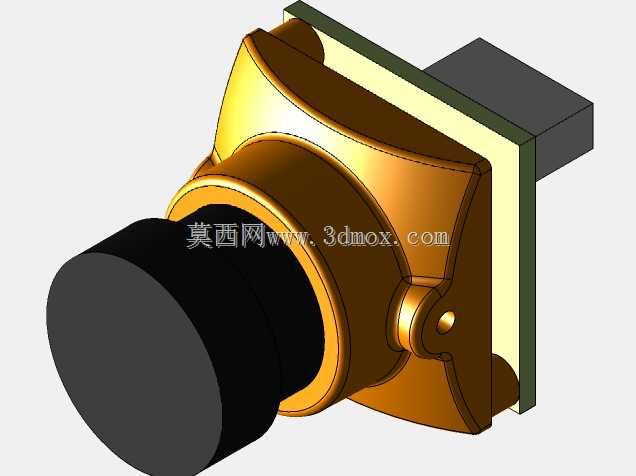

Runcam Micro Swift 3 FPV摄像头结构设计

　　该款微型FPV摄像头主要应用于穿越机、小型无人机等航模设备的第一视角图像采集场景，是航模飞控系统中负责实时画面回传的核心视觉部件，能够在飞行器高速飞行、大角度机动的工况下，为操控者提供清晰、低延迟的实时画面，支撑飞手完成航线判断、障碍物规避、特技动作操控等操作，同时也可适配小型巡检机器人、微型智能设备的视觉采集需求，在狭小安装空间内实现稳定的图像信号输出。从功能特性来看，该摄像头采用紧凑化的结构布局，镜头部分做了突出式设计，能够保证镜头视场角不受周边安装结构遮挡，镜筒与主体壳体的衔接处做了定位凸台结构，可保证镜头光轴与安装基准面的垂直度，避免画面出现倾斜偏移。壳体部分采用一体化的曲面过渡设计，既能够减少飞行过程中的风阻，

　　也能在发生轻微碰撞时通过曲面结构分散冲击力，降低壳体开裂、内部元器件移位的风险。主体后侧的安装基板采用方形法兰式结构，基板上预留的安装点位能够匹配主流穿越机机架的摄像头安装孔位，安装时可通过基板与机架安装位的贴合保证定位精度，基板后侧的接插件采用直插式布局，能够减少接线占用的空间，同时避免飞行过程中接线拉扯导致的接触不良问题。在设计思路上，该结构优先考虑了航模应用场景下的轻量化与抗冲击需求，整体壳体在保证结构强度的前提下做了壁厚优化，避免不必要的材料冗余，壳体表面的加强筋布局沿着受力方向设置，在镜头安装位、接插件衔接位等应力集中区域做了局部加厚处理，能够承受飞行过程中的振动与轻微碰撞载荷。外形尺寸方面，

　　整体结构控制在微型航模设备的适配范围内，镜头部分的外径尺寸匹配常用的镜头保护罩安装规格，安装基板的边长尺寸适配19mm标准安装孔距的机架，安装时的突出高度不会超出机架前部的防护边界，能够在炸机时通过机架前部的结构分担冲击力，减少镜头直接磕碰受损的概率。安装边界上，该摄像头的安装基面为后侧方形基板的贴合面，安装时需保证该面与机架安装位完全贴合，接插件的出线方向朝向飞控板一侧，预留的接线弯曲半径不小于5mm，避免线材过度弯折导致信号传输中断；镜头前端与机架前部防护结构的间隙不小于2mm，保证镜头调焦时不会与周边结构产生干涉，同时也能避免飞行过程中防护结构剐蹭镜头表面。结构细节上，壳体侧面的定位凸点可配合安装支架上的卡位结构，

　　实现摄像头俯仰角度的快速调节与固定，调节阻尼能够适配飞行过程中的振动工况，不会出现角度自行偏移的问题。壳体与后侧基板的衔接处做了密封槽设计，可适配简易的防尘密封结构，减少户外飞行时灰尘、水汽进入壳体内部影响电路板工作稳定性。整体结构的拆分件数量控制在合理范围，壳体、镜头组件、安装基板、接插件四个主要部件通过卡扣与少量紧固件实现装配，装配流程简单，维修更换时可快速拆解，无需复杂的专用工具，能够适配航模玩家日常拆装、调试、更换配件的使用习惯。在结构强度校核层面，针对航模飞行时的高频振动工况，壳体与安装基板的连接位置做了防松结构设计，紧固件的安装位预留了足够的咬合深度，避免振动导致紧固件松脱；镜头与镜筒的配合采用过盈定位加胶封的方式，能够承受大机动飞行时的加速度载荷，不会出现镜头移位导致的对焦失效问题。接插件的引脚与内部电路板的连接做了加固处理，能够承受接线时的插拔力，避免引脚脱焊导致的信号故障。
