双极双位拨动式滑动开关结构设计

　　做小型电子设备结构设计这么多年，DPDT滑动开关是手持通讯终端、小型航模遥控设备、便携检测仪器里绕不开的基础元器件，这类双极双位的滑动开关，核心作用是在极小的安装空间内，实现两路独立电路的同步通断切换，相比单刀开关，它能同时控制两条信号回路或者电源回路，在需要切换工作模式、切换信号通路、切换电源正负极的场景里，能大幅减少面板开孔数量，简化设备内部的布线逻辑。

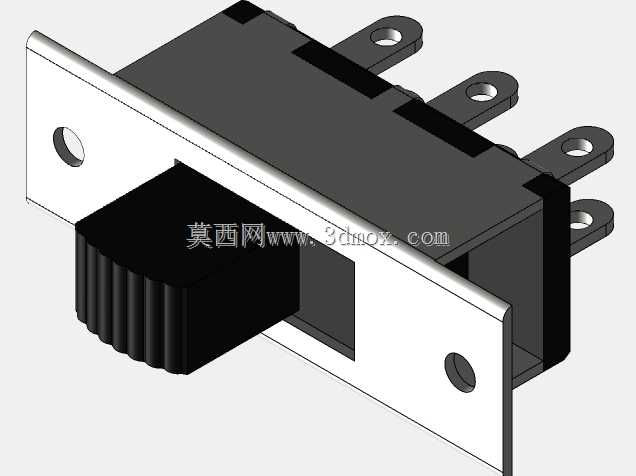

　　从实际选型的角度看，这类滑动开关的安装边界是结构设计阶段必须优先确认的参数，模型里的安装法兰带两个定位孔，是典型的面板嵌入式安装结构，法兰的平面度直接决定安装后和设备面板的贴合度，设计时要给法兰预留0.1mm左右的安装间隙，避免面板注塑公差导致开关装配后出现翘起、卡滞的问题。开关本体的主体部分是嵌入设备壳体内部的，建模时要注意本体和壳体内壁的安全距离，尤其是引脚部分，要和周边的电路板走线、结构筋位保持至少0.5mm的绝缘间隙，避免引脚和金属结构件接触造成电路短路。

　　这款开关的功能特性上，拨柄侧面做了竖向的防滑齿纹，这个细节是实际使用中很关键的设计，用户拨动开关时，手指和拨柄的接触摩擦力足够，不会出现打滑的情况，拨柄的行程设计得比较短，切换档位时的阻尼感均匀，不会出现过位或者档位不清晰的问题。内部的接触片采用弹性铜材结构，滑动过程中接触压力保持稳定，能保证在频繁切换的工况下，接触电阻始终维持在较低水平，避免信号传输时出现压降或者接触不良的问题。六个引脚的排布是标准的DPDT引脚定义，两排引脚分别对应两路独立的回路，每个引脚的位置公差控制在±0.05mm以内，能直接适配标准间距的PCB焊盘，波峰焊或者手工焊接都能保证焊接可靠性，不会出现引脚偏位导致的虚焊问题。

　　设计思路上，这款开关的外壳采用阻燃工程塑料材质，绝缘性能满足低压电子设备的安规要求，外壳的拼接结构采用卡扣加定位柱的组合方式，装配时不需要额外打胶或者螺丝固定，生产组装效率很高，同时外壳的接缝处做了错位挡边结构，能阻挡日常使用中的灰尘、细小杂物进入开关内部，避免内部接触片被异物卡滞导致开关失效。拨柄和外壳的配合间隙控制得很精准，既保证拨柄滑动顺畅无卡滞，又不会因为间隙过大出现晃动，影响操作手感。

　　在实际的行业应用场景里，这类开关常被用在小型对讲机的频道切换、航模遥控器的飞行模式切换、便携测量仪器的量程切换位置，这些场景对开关的可靠性要求很高，既要能承受上千次的反复拨动，又要在一定的振动环境下保持档位稳定，不会因为设备跌落、振动出现档位跳变的问题。建模的时候要特别注意拨柄的滑动行程和内部接触片的动作行程匹配，拨柄滑动到档位端点时，接触片要刚好完全压在对应的引脚上，不能出现虚接的情况，同时要给内部的弹性接触片预留足够的形变空间，避免长期使用后接触片出现塑性变形，导致开关接触失效。

　　安装层面，面板开孔的尺寸要和开关法兰的定位尺寸匹配，两个安装孔的位置公差要和开关本体的定位柱公差适配，装配时开关从面板外侧推入，内侧可以通过卡簧或者点胶的方式固定，不需要复杂的固定结构，非常适合自动化产线的快速装配。引脚的长度设计刚好能穿过标准厚度的PCB板，焊接后露出的焊脚长度控制在1mm以内，不会和壳体内的其他结构产生干涉。整体的外形尺寸非常紧凑，在对空间要求严苛的手持类通讯设备里，这类小体积的DPDT滑动开关是非常理想的电路切换元件，建模时还原的所有结构细节，都能直接用于设备的结构干涉检查、安装位设计、PCB Layout的参考，能有效减少结构设计阶段的选型失误，避免开模后出现装配干涉的问题。
