LM2596降压电源模块精细三维建模作品

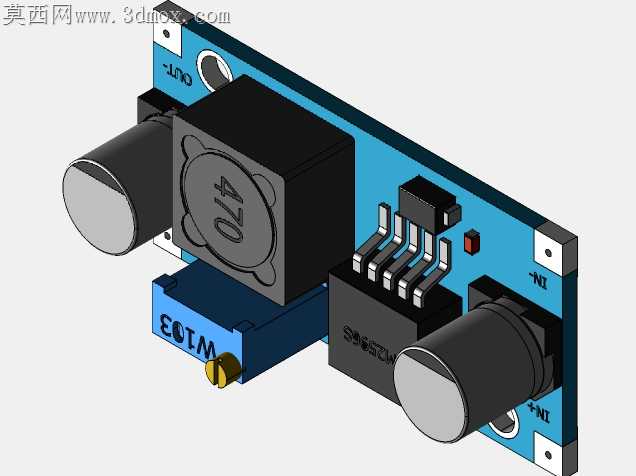

本作品为LM2596降压型DC-DC电源模块的三维建模成果，建模过程中严格参照实物模块的实际尺寸比例，在三维软件中完成全参数化结构搭建，完整还原了模块的全部组成部件。建模阶段首先完成PCB基板的轮廓构建，精准绘制了基板上的安装孔位、边缘定位缺口以及丝印标识的凹凸结构，基板采用蓝色哑光PCB材质渲染，还原了真实电路板的表面质感。针对板载核心元件，逐一完成独立建模：其中标注470的屏蔽功率电感，还原了方形磁芯外包裹的黑色塑封外壳、表面压印的字符标识以及引脚的弯折形态，材质上区分了磁芯的哑光磨砂质感与金属引脚的亮面金属质感；蓝色可调电位器部件还原了侧面印刷的字符、顶部的黄铜调节旋钮结构，精准呈现了电位器的分层装配结构；两侧的直插电解电容还原了黑色铝壳外壳、顶部的防爆压痕以及引脚的焊接形态，金属端盖部分做了亮面金属材质处理；五引脚的LM2596主控芯片还原了塑封本体的哑光黑质感、引脚的规整排列以及表面印刷的型号丝印；此外还完整还原了板载的红色贴片指示灯、两端的DC电源接口、输入输出极性标识丝印等细节结构。渲染阶段采用等轴测视角展示，通过合理的光照设置突出各部件的结构层次，不同元件的材质区分清晰，金属部件的反光、塑封部件的哑光、PCB基板的纹理都得到了准确呈现，各部件之间的装配关系完全符合实物的焊接装配逻辑，没有出现结构穿模、比例失调的问题。设计过程中优先保证结构的还原度，对每个元件的安装位置、引脚伸出长度、元件高度差都做了精准校准，既可以用于电子结构设计的参考演示，也可用于电源类产品的装配示意、教学展示场景，完整呈现了LM2596降压模块的真实外观与结构组成。
