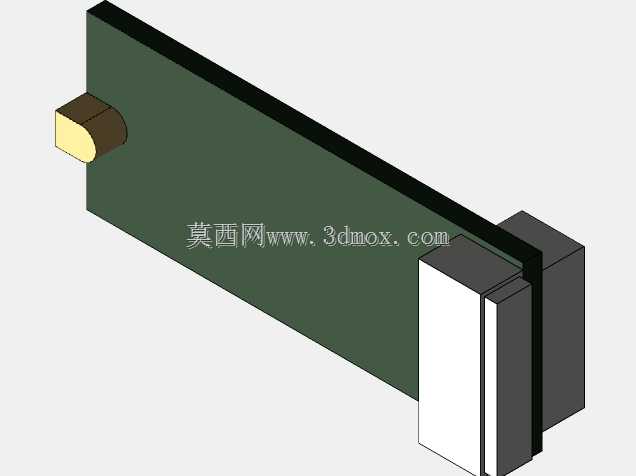

TBS Crossfire Micro射频接收模块结构设计

　　在航模遥控链路的硬件选型与结构适配环节，微型射频接收模块的安装兼容性、信号可靠性直接决定了飞行操控的稳定性，本次呈现的TBS Crossfire Micro接收结构，完全围绕穿越机、小型固定翼这类空间极度紧凑的载具场景做适配设计。不同于常规大尺寸接收模块的安装逻辑，这款接收的整体外形做了极致的扁平化处理，主体采用长条形薄型结构，厚度方向严格控制，能够直接贴装在飞控板侧边、机架碳板夹层这类常规模块无法布置的狭窄空间内，不会额外占用载具的有效载荷空间，也不会因为突出的结构影响气动外形或者碰到转动的螺旋桨部件。从结构细节来看，模块一端预留了天线连接的凸台结构，这个凸台的尺寸完全匹配常用的U.FL射频接头安装公差，凸台做了半圆弧过渡处理，

　　既能够给接头提供足够的支撑强度，避免炸机时天线接头受冲击脱落，也不会因为尖锐棱角刮伤射频馈线的外皮，造成信号衰减。模块主体的外壳结构做了分层设计，外层为屏蔽层结构，能够有效隔绝飞控、电调工作时产生的电磁干扰，避免遥控信号出现丢帧问题，内层为电路承载腔体，腔体的内壁预留了0.2mm的涂胶槽，组装时可以填充导热胶，既能够固定内部的射频电路与解码芯片，也可以将芯片工作产生的热量快速传导到外层屏蔽壳上，通过载具飞行时的气流完成散热，保证长时间飞行时模块的工作温度处于合理区间。在安装边界的设计上，模块背部预留了双面胶贴装的平整基准面，平面度控制在0.1mm以内，能够保证贴装时完全贴合安装基面，不会出现翘边导致的固定不牢问题；

　　同时模块两侧没有突出的安装耳，完全依靠粘胶或者扎带固定，适配不同厚度的碳板、玻纤板机架，不需要在机架上额外打孔，降低了机架改装的工作量。从功能适配的角度，这款接收的结构设计完全服务于长距离遥控信号接收的核心需求，天线安装位置的凸台朝向与模块主体呈90度布置，安装后天线可以自然垂向机身外侧，不会被机身的碳纤维结构遮挡信号，碳纤维作为导电材料会对2.4G射频信号产生明显的屏蔽作用，这个角度设计能够让天线的辐射方向图避开金属/碳纤结构的遮挡，在飞行过程中不管载具处于什么姿态，都能保证天线与遥控器发射端的信号通路处于有效连通状态。在结构强度的考量上，模块的边角都做了R0.5的圆角处理，避免炸机冲击时边角出现应力集中导致外壳开裂，内部电路板与外壳之间预留了0.3mm的缓冲间隙，组装时可以泡棉填充，吸收冲击时的振动能量，避免电路板上的晶振、射频功放这类敏感器件受冲击损坏。很多新手玩家在改装微型接收时经常遇到信号差、容易损坏的问题，本质上是忽略了接收模块的安装边界与电磁兼容设计，这款结构在设计之初就充分考虑了航模场景下的高振动、强电磁干扰、安装空间狭窄的实际工况，没有多余的冗余结构，每一处外形细节都对应实际使用中的痛点：比如主体的长度尺寸刚好匹配标准30.5mm飞控安装孔距的侧边空间，安装后不会和电调、图传模块产生位置干涉；天线凸台的高度刚好让馈线弯曲半径大于线材的最小允许弯曲半径，避免馈线因为过度弯折导致内芯断裂。对于结构设计从业者来说，

　　这类微型电子模块的设计难点不在于复杂的曲面造型，而在于在极小的尺寸空间内平衡电磁屏蔽、散热、安装兼容性、结构强度这几个互相制约的需求，比如如果屏蔽壳做厚了，就会挤占内部电路的空间，导致模块整体厚度超标；如果屏蔽壳做薄了，电磁屏蔽效果不足，又容易受干扰；安装基面如果平面度不够，贴装后容易在振动下脱落；天线凸台如果尺寸设计不合理，要么接头装不进去，要么间隙太大导致接头晃动接触不良。这款接收的结构在这些权衡点上做了非常精准的把控，所有尺寸公差都围绕实际装配需求设定，没有过度追求高精度带来的加工成本上升，也没有因为公差过松导致装配质量问题，完全适配批量生产的工艺要求，不管是用于航模设备的改装升级，还是作为微型射频接收模块的结构设计参考，都具备很高的实际参考价值。在实际装机测试的场景中，这款结构的接收可以直接适配绝大多数2寸到5寸的穿越机机架，不需要做任何结构修改，贴装在飞控侧面之后，整体重量控制在极轻的水平，不会给微型载具带来额外的重量负担，对于追求极致轻量化的花飞、远航玩家来说，这种紧凑可靠的结构设计能够有效降低整机重量，提升飞行续航时间，同时减少飞行过程中的故障点。
