可参数化调整尺寸的涡轮压缩机叶轮结构

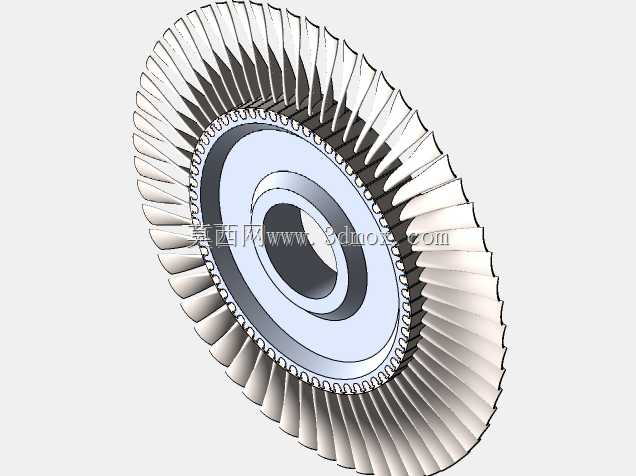

这类叶轮是离心式压缩机的核心做功部件，在天然气长输管线增压站、工业空分装置、航空发动机压气机段、车用涡轮增压器压气机端都有广泛应用，核心作用是通过高速旋转对通入的气体做功，提升气体压力与流速，为后续工艺流程提供符合压力要求的气源。从结构设计逻辑来看，该叶轮采用闭式径向-轴流混合流道设计，轮盘与叶片一体化成型，叶片沿轮周向均匀排布，叶型采用三元扭曲设计，能够适配不同流量工况下的气体流动轨迹，减少气流在叶道内的分离损失，提升整机的绝热效率。设计阶段优先考虑了安装边界的适配性，中心定位孔采用阶梯孔结构，可匹配不同规格的主轴轴径，通过参数化关联设计，调整轮盘外径、叶片高度、叶道宽度时，所有关联特征会同步更新，不需要逐个修改草图特征，能大幅缩短不同排量机型的改型设计周期。实际选型应用中，这类叶轮的安装配合面需要与主轴轴肩、锁紧螺母的压紧面严格匹配，端面跳动公差需要控制在0.02mm以内，避免高速旋转时产生不平衡量引发机组振动。叶片的前缘与后缘做了小圆角过渡处理，既可以降低气流入口的冲击损失，也能减少加工过程中的应力集中，提升叶轮在高转速工况下的结构强度。轮盘外缘的密封齿结构，可与机匣上的密封件配合形成迷宫密封，减少压缩后高压气体的回流泄漏，提升容积效率。建模过程中，叶型数据采用点云拟合生成曲面，再通过阵列、缝合、加厚等特征生成实体，所有圆角、倒角特征都做了工艺性优化，既可以满足五轴铣削的加工走刀要求，也能适配精密铸造的脱模角度需求，不需要额外做工艺补正即可直接投入生产环节。针对不同的压比需求，调整叶片出口安装角时，同步校核轮盘的应力分布，确保在额定转速下，最大等效应力低于材料的许用应力值，兼顾气动性能与结构可靠性。
