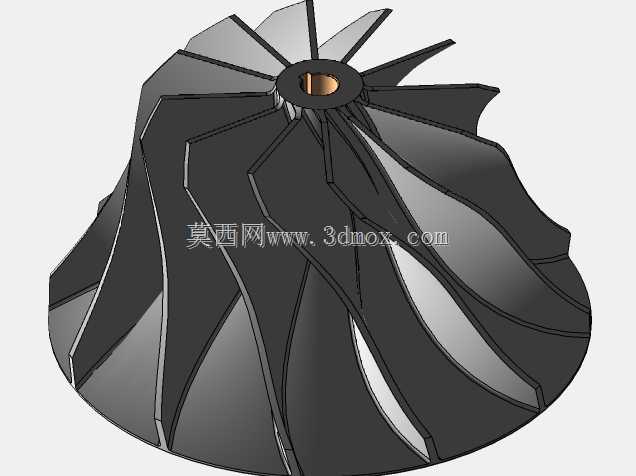

涡轮压缩机三元流叶轮结构设计

该叶轮作为离心式涡轮压缩机的核心做功部件，直接决定整机的压比、效率与稳定运行工况范围，目前广泛应用在车用涡轮增压系统、工业气源增压站、航空辅助动力单元、燃料电池空气供给系统等场景中，承担着对进入流道的气体做功、将机械能转化为气体压力能与动能的核心作用。设计阶段首先围绕目标工况的流量、压升参数确定叶轮的子午流道型线，轮盖侧采用收敛型流道设计匹配气体从轴向进入、径向流出的转向过程，轮盘侧的型线曲率经过多轮流体仿真迭代，避免流道局部出现过大的逆压梯度引发流动分离。叶片采用长短叶片间隔布置的结构形式，长叶片从叶轮进口端一直延伸至出口轮缘位置，短叶片起始于流道中段，这种布置方式既可以避免叶轮进口处叶片过密导致的气流阻塞，又能在出口区域对气流进行有效导流，抑制叶道内的二次流发展，降低流动损失。叶轮中心的安装孔采用带定位台阶的通孔设计，与驱动轴的配合段设置有键槽结构，可传递大扭矩同时保证装配同轴度，安装端面的平面度公差控制在0.02mm以内，避免高速运转时出现端面跳动引发振动。叶片的型线采用三元扭曲设计，从进口到出口的叶型安装角沿叶高方向连续变化，匹配不同叶高位置的气流速度三角形，减少气流冲击损失；叶片前缘做了小圆角钝化处理，降低异物撞击导致叶片损坏的风险，叶片尾缘厚度按等强度原则逐步减薄，减少尾迹损失。叶轮轮盘的厚度从中心到外缘逐步递减，既满足高速旋转时的离心强度要求，又尽可能降低转动惯量，提升整机的动态响应速度。在实际装配场景中，该叶轮安装于压缩机蜗壳内部，前端与进气道衔接，出口侧对应扩压器流道，安装时需要保证叶轮出口与扩压器进口的轴向间隙在设计值范围内，间隙过大会导致泄漏损失增加，间隙过小则可能在运转过程中出现动静碰磨。设计过程中同步考虑了叶轮的模态特性，通过结构仿真调整叶片厚度分布与轮盘刚度，使叶轮的一阶固有频率避开整机的额定转速激振频率区间，避免运行过程中发生共振失效。叶片表面的光滑度也有明确要求，流道面的粗糙度需控制在Ra1.6以下，减少附面层的摩擦损失，对于高压比工况的应用场景，叶片与轮盘的连接位置还做了圆角过渡处理，降低应力集中系数，提升部件的疲劳寿命。
