四缸发动机排气歧管结构设计

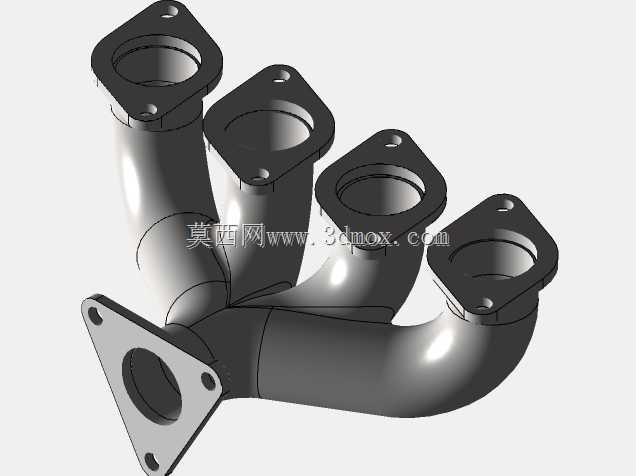

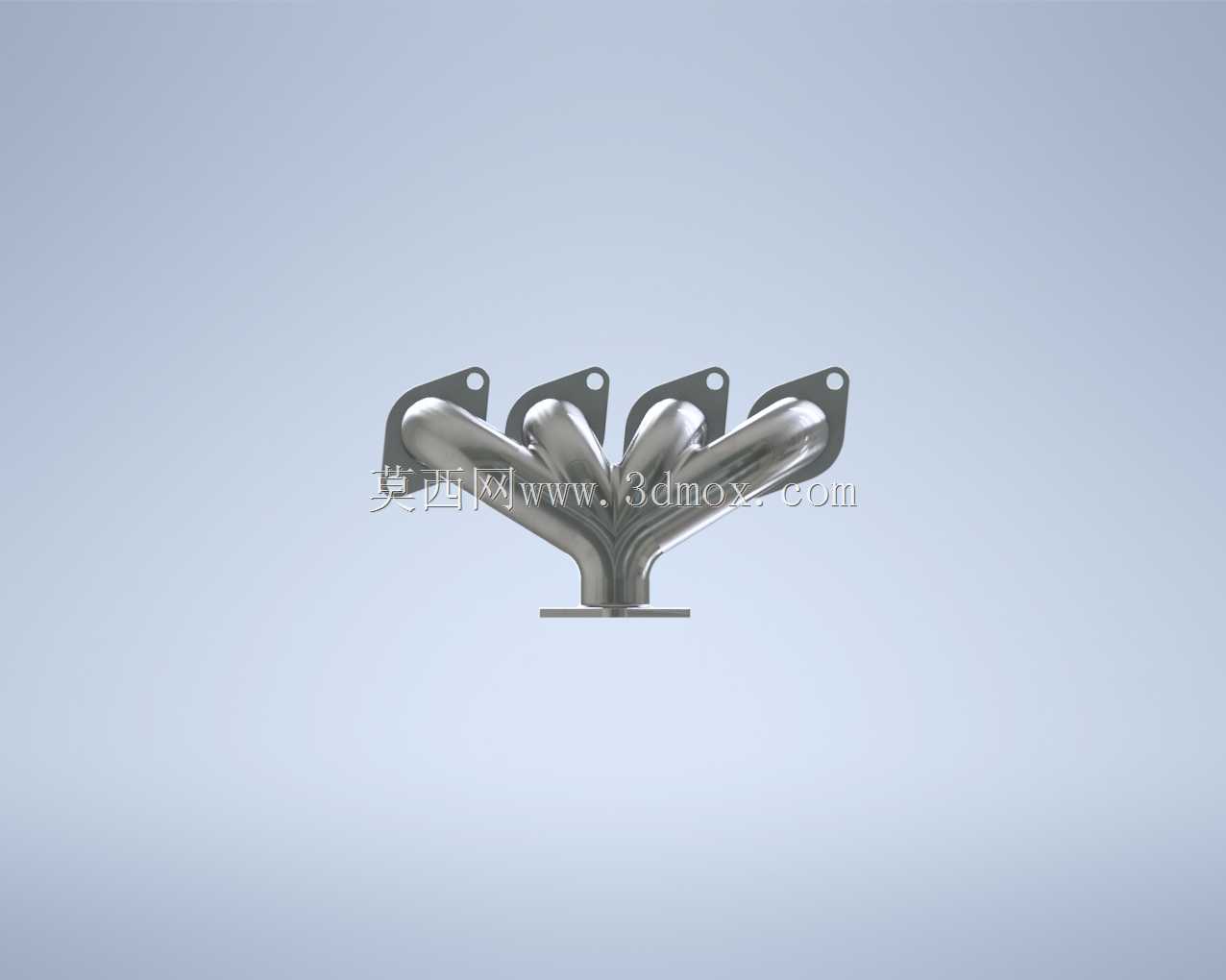

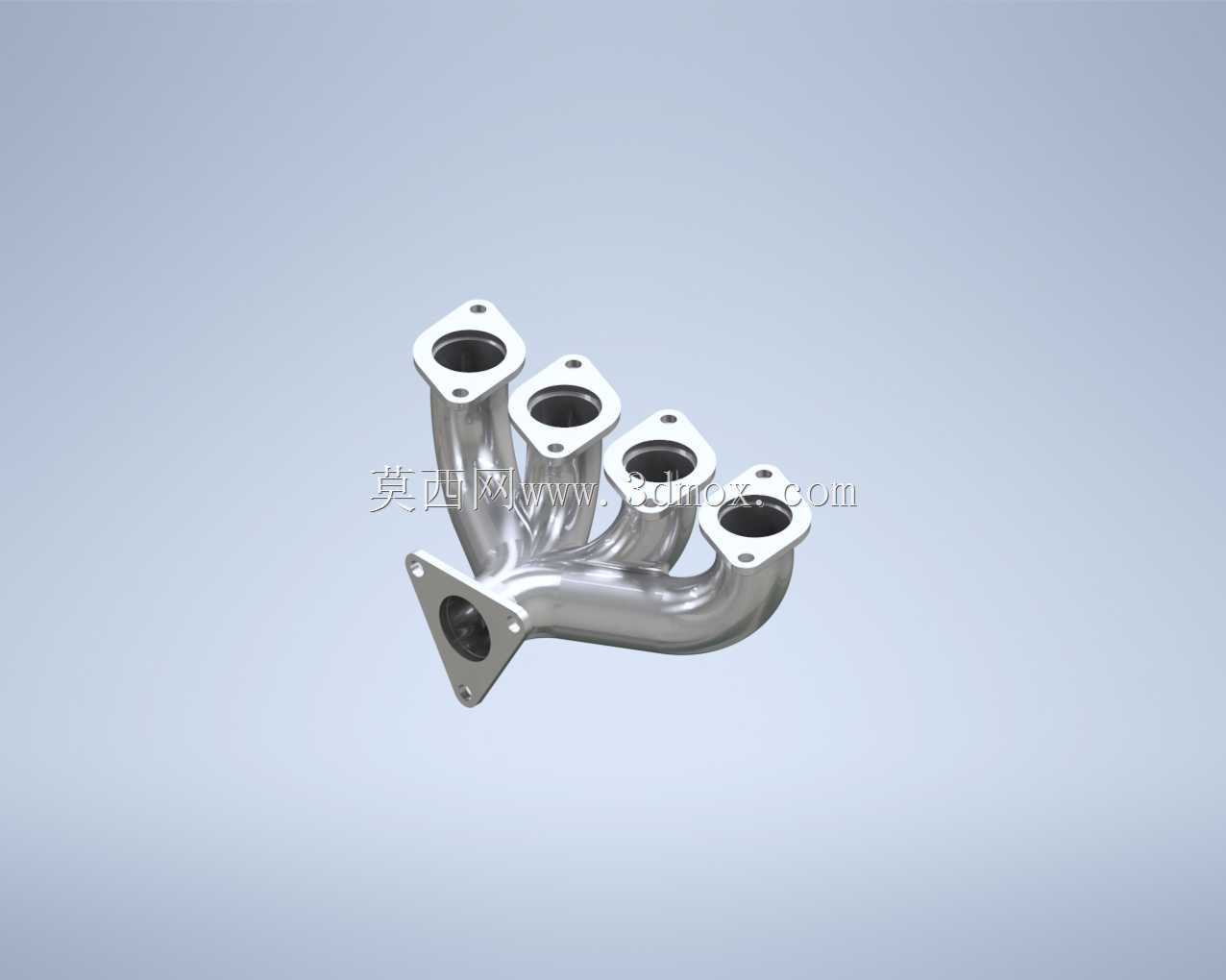

这款排气歧管主要适配直列四缸内燃发动机，是发动机排气系统的核心导流部件，安装在气缸盖排气侧端面，承担着将四个气缸做功后排出的高温废气有序汇集、导入排气总管的核心作用，直接影响发动机的排气效率、泵气损失与动力输出表现。从结构设计来看，歧管采用四支等长弯曲支管汇流至单出口的布局，每支支管对应一个气缸的排气道接口，法兰面采用三螺栓孔定位结构，能够保证与气缸盖排气端面的紧密贴合，避免高温高压废气泄漏；汇流端的连接法兰同样采用三角分布的螺栓孔设计，可匹配下游三元催化器或者涡轮增压器的进气接口，安装定位精度能够满足量产装配的公差要求。设计过程中重点考量了支管的弯曲曲率与流道顺滑度，每段支管的内壁过渡都做了圆弧处理，避免出现直角折角导致的排气紊流，减少不同气缸之间的排气干涉问题——尤其是在发动机高转速工况下，顺畅的流道能够降低排气背压，让气缸内的废气排出更彻底，提升进气冲程的新鲜充量填充效率。支管的壁厚设计兼顾了结构强度与热容量需求，既能够承受发动机长期运行时的高温排气冲刷，也能避免壁厚过大导致的整机重量增加，同时弯曲段的圆角半径经过反复校核，不会出现加工过程中管壁褶皱、壁厚减薄超标的问题。安装边界方面，四个进气侧法兰的中心距严格对应直列四缸缸盖的排气道孔位间距，整体布局避开了缸盖周边的火花塞、点火线圈、水温传感器等外围部件的安装空间，装车后不会出现运动干涉；汇流出口的朝向角度经过优化，能够适配前置前驱或者前置后驱车型的机舱布局，给下游的排气系统布置留出足够的空间。实际应用中，这类歧管多用于小排量自然吸气乘用车发动机，也可作为改装类发动机的配套排气部件，其结构设计能够兼顾低转速下的排气回压需求与高转速下的排气顺畅度，帮助发动机在全转速区间都能获得稳定的动力输出表现，同时金属一体成型的结构也具备足够的抗热震性能，能够承受发动机冷启动到全负荷运行过程中的反复温度交变，降低长期使用后的开裂、变形风险。
