DN80法兰连接PPH隔膜阀结构设计

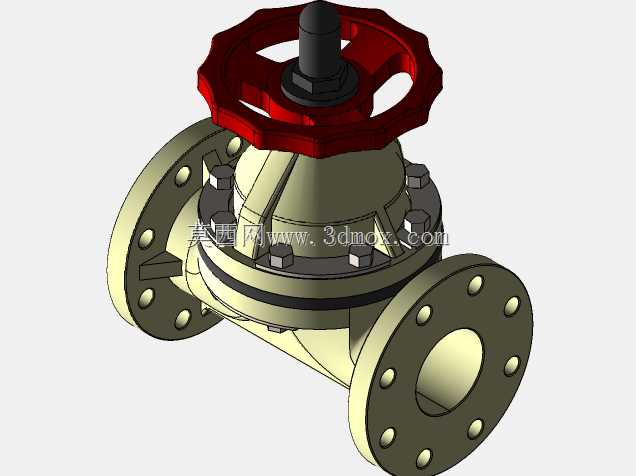

这款DN80规格的法兰连接隔膜阀，主要面向腐蚀性流体输送管路的截断控制场景，在化工酸碱介质输送、水处理药剂投加、轻工腐蚀性物料管路中应用广泛，区别于普通金属阀门，PPH材质的阀体可耐受多数酸碱盐介质的长期侵蚀，无需额外做衬胶衬塑处理，能降低管路系统的初期投入与后期维护成本。从结构设计来看，该阀门采用手轮驱动的升降式结构，顶部红色手轮通过阀杆带动隔膜做上下位移，无需额外配置气动或电动执行机构，适合现场手动操作、无需远程自控的管路节点，手轮采用轮辐式结构，边缘做圆弧过渡处理，操作时握持受力均匀，即使长期带压操作也不会出现硌手的问题，阀杆与手轮的连接部位设置了锁紧结构，避免频繁操作后手轮出现松脱移位。阀体两侧采用DIN标准法兰连接结构，法兰面均匀分布螺栓孔，安装时可与同标准的管路法兰直接配对，法兰密封面采用平面结构，配套耐蚀垫片即可实现可靠密封，无需额外加工密封槽，能适配多数常规工业管路的安装边界，安装时只需保证两侧法兰同轴度偏差在允许范围内，按对角顺序拧紧螺栓即可，无需复杂的对中调整工序。阀门的核心密封部件为EPDM材质隔膜，隔膜将阀体内腔与上部阀杆驱动腔完全隔离，输送的介质只会接触隔膜与阀体内壁，不会渗透到驱动部件位置，既避免了介质对阀杆等金属部件的腐蚀，也杜绝了驱动部位润滑脂等杂质污染输送介质的可能，这种无填料的密封结构，从根源上消除了阀杆部位的外泄漏点，适合输送有毒、易挥发或是不允许外漏的介质。从建模细节来看，阀体流道采用直通式结构，流道内壁做圆弧过渡处理，介质流经时的阻力损失更小，不容易在阀腔内部形成介质沉积，即使输送带有少量颗粒物的介质，也不会出现卡堵问题；隔膜的压紧部位采用均匀分布的螺栓锁紧，螺栓预紧力可均匀作用在隔膜密封面上，避免局部压应力过大导致隔膜提前损坏，同时也能保证密封面各点压力一致，不会出现局部渗漏的问题。在实际选型应用中，该阀门的安装长度、法兰外径、螺栓孔分布尺寸均符合DIN标准的安装尺寸要求，可直接替换同规格的金属隔膜阀或是其他材质的塑料隔膜阀，无需对现有管路进行改动，适配性较强；手轮的操作高度设置在合理区间，安装在水平管路上时，操作人员站立即可完成开关操作，无需额外搭设操作平台。
