Graupner DES-448-BB-MG伺服舵机结构

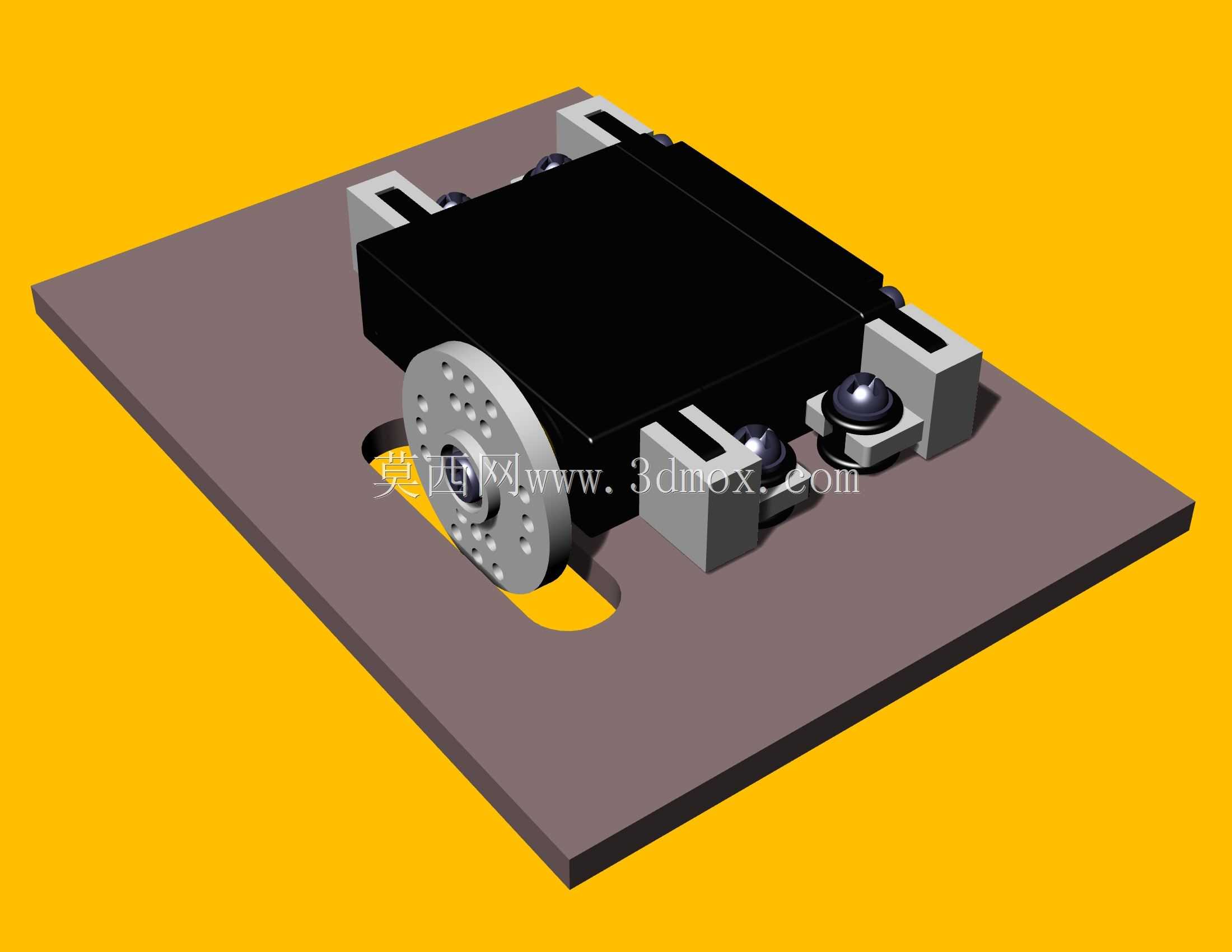

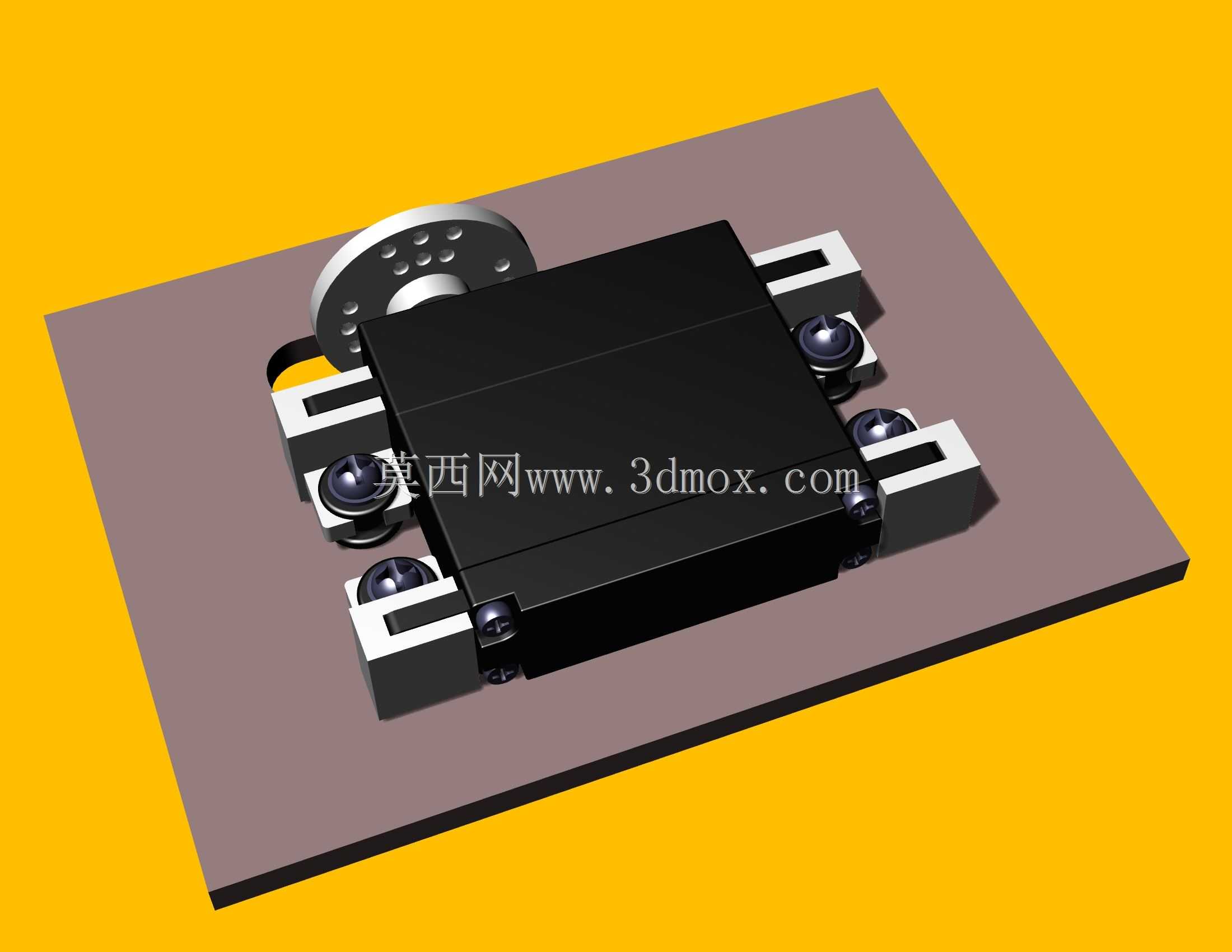

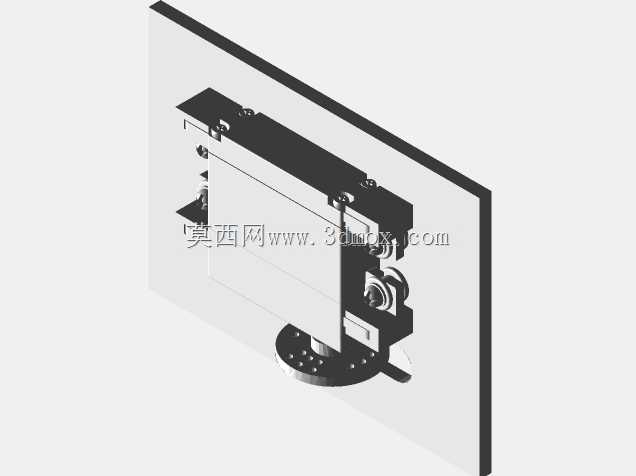

这款舵机常被用在航模动作执行、小型自动化工位精准摆位、教学实验平台的角度控制场景里，作为末端执行的动力输出部件，它能把控制信号转换成对应角度的转轴转动，带动负载完成指定的偏转动作。从结构设计来看，主体采用方正的盒式壳体布局，输出轴端设置带多组安装孔位的金属圆盘，方便搭配不同规格的摇臂、连杆完成传动连接，壳体两侧预留的卡槽结构，是用来配合安装座实现快速卡装固定，不需要额外做复杂的夹持结构就能完成本体定位。安装底板上开出的让位槽刚好对应输出轴的活动范围，避免转轴转动过程中和安装平面产生运动干涉，底板上预留的球形支撑点，一方面能在安装时抵消装配面的平面度误差，另一方面可以减少舵机工作时的振动传递，提升运行稳定性。设计时把驱动电路、减速齿轮组都集成在封闭的黑色壳体内，既可以隔绝外界的粉尘、碎屑侵入内部传动结构，也能让整体结构更紧凑，减少在设备里占用的安装空间。输出轴采用金属材质搭配轴承支撑，能承受一定的径向负载，在带动连杆、摇臂做往复摆动的时候，不会因为侧向力导致轴体偏磨，延长使用寿命。实际选型安装时需要注意，本体的安装孔位间距要和设备预留的固定位匹配，输出轴的中心高度要和传动连杆的铰接点处于同一平面，避免出现传动卡滞、额外负载增大的问题；两侧的固定卡槽可以配合橡胶减震垫使用，降低舵机高频动作时产生的共振对周边精密元件的影响。这类舵机的角度控制精度能满足多数小型设备的点位摆动需求，内部的减速组把电机的高转速转换成大扭矩的低转速输出，不需要额外搭配减速结构就能直接驱动小负载做角度调整，在小型分拣装置的拨料动作、航模的舵面控制、教学演示平台的工位转位场景里都能适配。建模时还原了所有安装配合的细节，包括输出盘的孔位分布、壳体的卡槽尺寸、安装底板的让位轮廓，能直接用来做设备的装配干涉检查，也可以作为选型时的空间占位参考，核对安装边界是否和现有结构冲突，不需要再反复测量实物尺寸来调整装配位置。
