航空用可解锁式开口电缆固定夹结构

这款可解锁电缆夹主要面向航空机载设备的线缆布设场景设计，区别于常规一次性锁紧的电缆固定件，它采用带铰接转轴的快开结构，无需完全拆卸紧固件即可完成线缆的加装、调整与维护作业，适配机舱内部空间紧凑、后期运维操作空间受限的布设环境。从实际使用场景来看，这类夹件主要承担机载线缆的径向约束作用，避免飞行过程中受振动、气流冲击影响出现线缆移位、磨损、拉扯接插件的问题，同时可解锁的结构特性，能满足机载设备迭代升级时的线缆改线需求，不用破坏原有安装点位的结构强度。

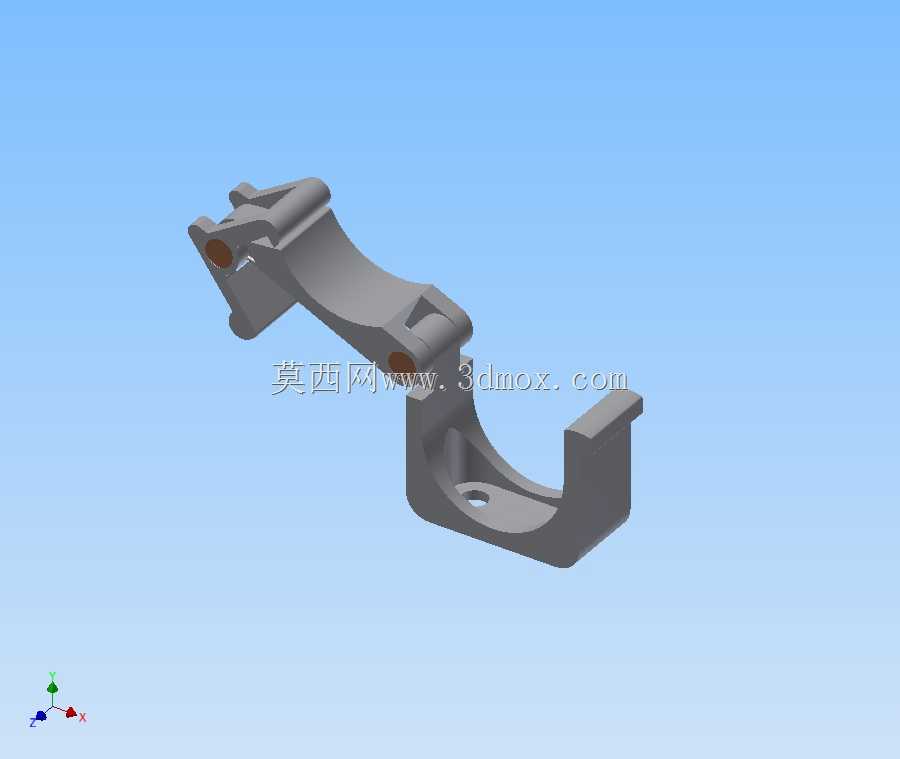

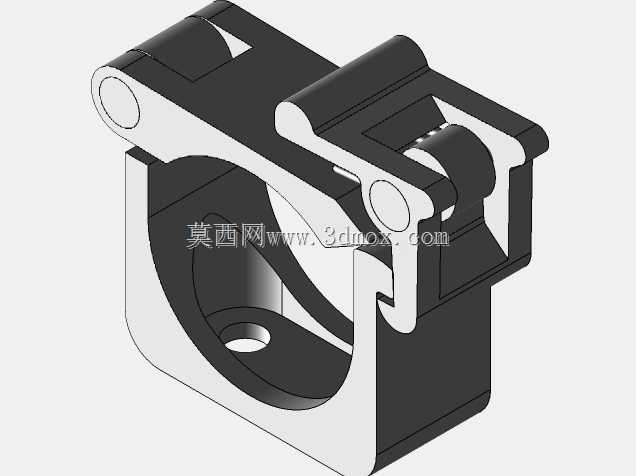

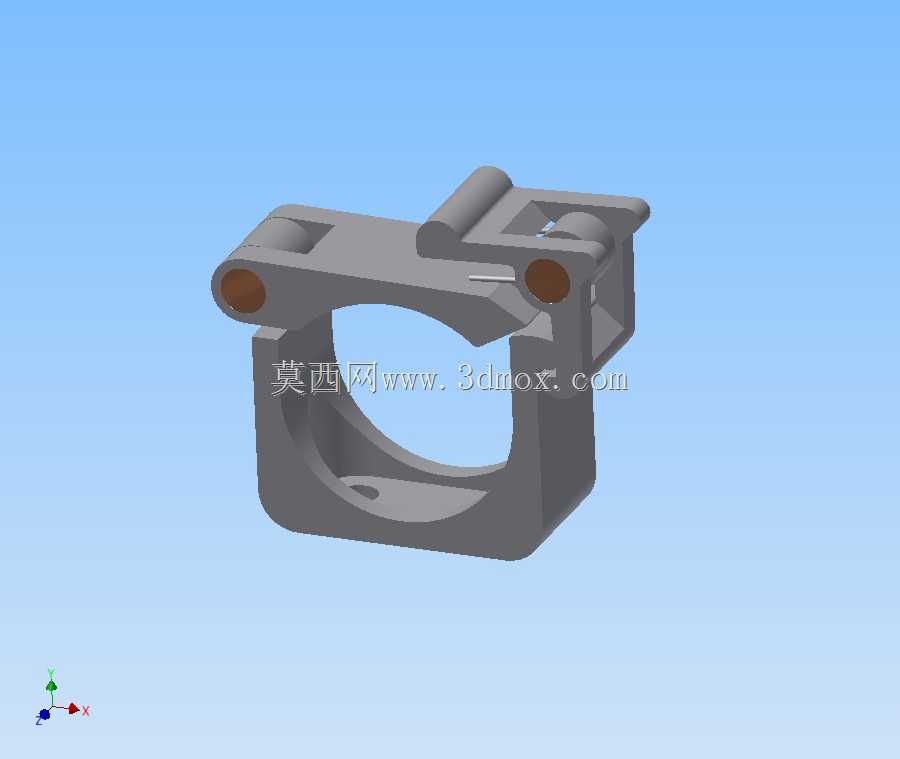

设计层面，主体采用C型开口抱箍结构作为线缆容纳腔，铰接端设置两个同轴销孔，通过圆柱销实现夹体上半部分的翻转开合，锁紧侧采用卡扣式限位结构，闭合后通过销钉穿入对应孔位完成锁止，不会受机载振动环境影响出现意外松脱。夹体内腔做了圆弧过渡处理，没有尖锐棱角，避免夹装过程中割伤线缆外绝缘层，夹体底部设置带安装孔的固定基座，可通过螺栓直接固定在机身预设的安装点位上，安装边界清晰，不会和周边相邻的管路、结构件产生干涉。

尺寸适配方面，这款夹件对应10x18规格的线缆束容纳空间，也就是适配宽度方向18mm、径向夹紧尺寸10mm的成束电缆，夹体整体外轮廓的突出高度控制在较低范围，不会过多占用机舱内的有限布设空间，铰接转轴的转动间隙做了公差配合优化，既保证开合操作顺畅无卡滞，又不会因间隙过大导致夹装后线缆出现窜动。夹体上还预留了减重凹槽，在保证结构强度满足机载振动、冲击载荷要求的前提下，尽可能降低自身重量，契合航空零部件轻量化的设计要求。

从选型适配角度来说，这类可解锁电缆夹适合需要频繁检修、调整线缆走向的机载布设区域，相比传统的螺钉锁紧式电缆夹，它的运维操作效率更高，不需要完全拆下固定螺钉就能完成线缆更换，同时锁止结构的可靠性经过适配工况的验证，能满足航空场景下的长期使用要求，夹体的受力结构经过优化，夹紧力均匀分布在和线缆接触的圆弧面上，不会出现局部应力集中压损线缆的问题。
