航空用分体式流体控制阀门结构

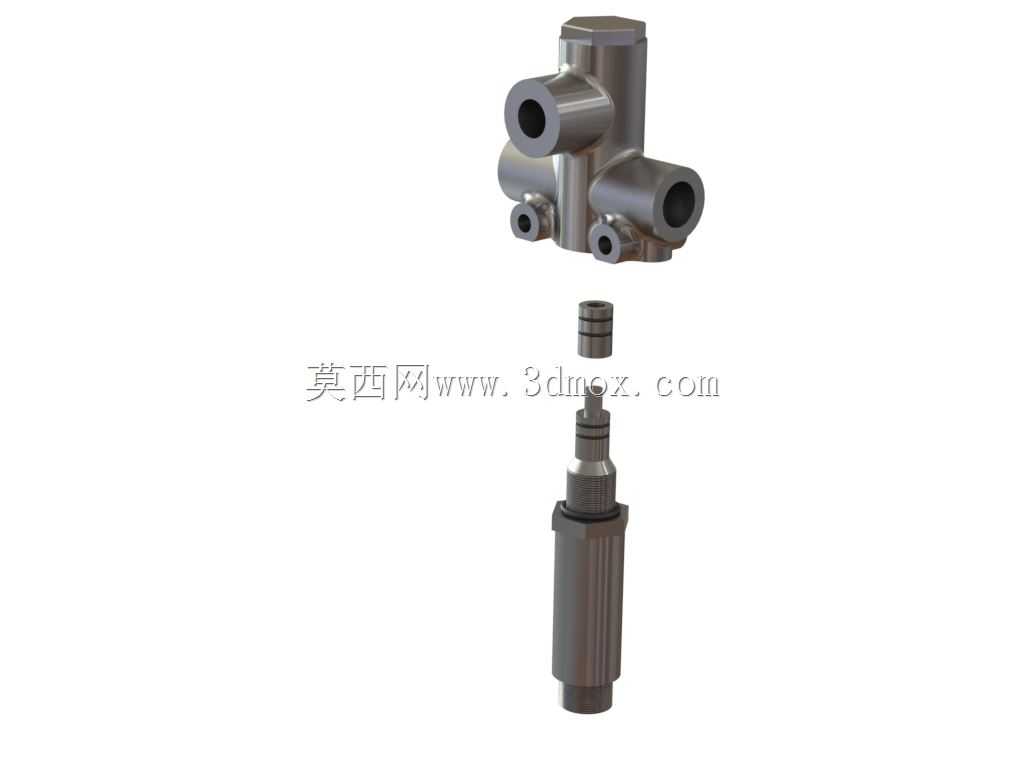

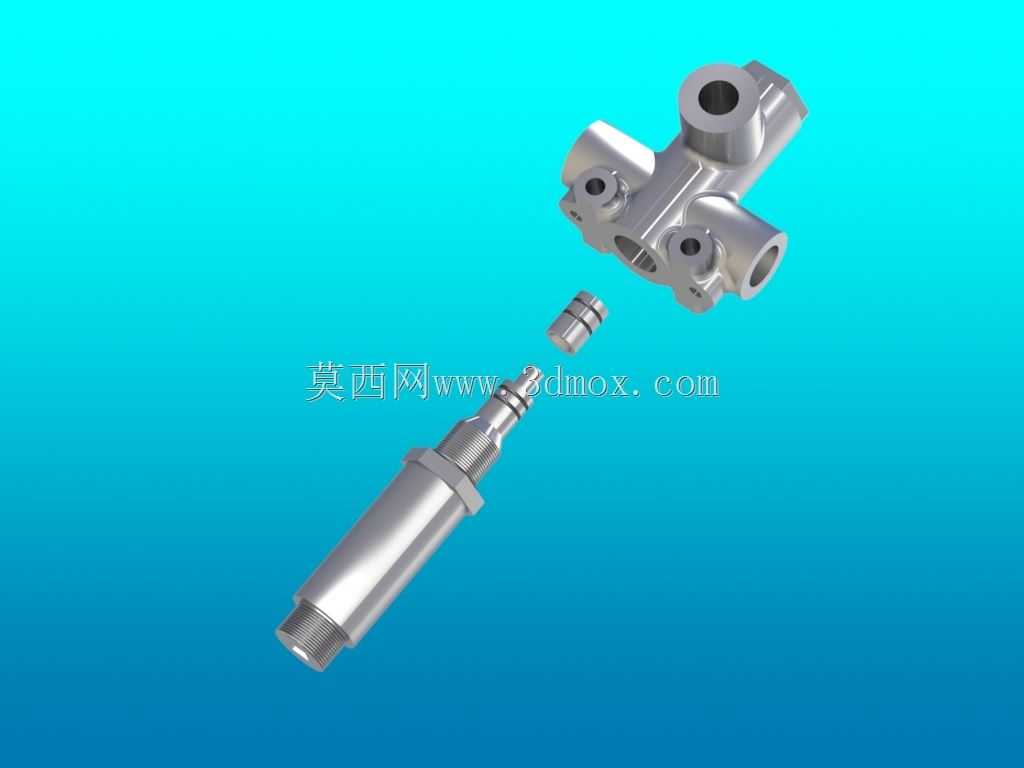

这款阀门结构主要面向航空机载流体管路系统设计，适配飞机液压、燃油或气源输送支路的通断与流量调节需求，在机载系统中承担介质流向切换、压力维持、过载保护的核心作用，直接影响机载流体系统的运行可靠性。从结构设计来看，采用分体式装配思路，将主阀块与阀芯驱动组件做分离式布局，主阀块集成多组通路口，可同时对接三路以上不同走向的管路，减少机载管路的转接接头数量，降低系统整体重量与泄漏风险。主阀块的接口采用同轴度精度控制设计，每个接口的端面预留密封件安装槽，可适配O型圈或金属密封环的装配需求，满足航空场景下高低温交变、高振动工况的密封要求。阀芯驱动组件采用细长轴式布局，与主阀块的装配对接面设置定位止口，装配时可快速实现同轴对位，无需额外调整工装即可完成组件拼接，降低机载维护时的拆装难度。设计过程中充分考虑机载安装的边界限制，整体结构的外轮廓无突出尖锐棱角，所有棱边做倒钝处理，避免安装过程中划伤相邻管路或线缆；主阀块的安装基准面设置在阀块底部平面，可通过螺栓直接固定在机载安装支架上，安装孔位采用对称布局，适配不同方向的安装调整需求。阀芯的行程控制通过内部台阶限位实现，无需额外加装外部限位结构，进一步压缩整体结构的占用空间。在功能实现上，阀体内腔的流道做圆弧过渡处理，减少介质流经时的压损，避免高速流体在阀腔内产生紊流引发的振动噪声，适配航空系统对运行稳定性的严苛要求。分体式的结构设计也便于后期对阀芯密封件、驱动组件的单独检修，无需将整个阀块从管路上完全拆除即可完成易损件更换，大幅缩短机载设备的维护周期。建模过程中对各配合面的公差带做了对应预留，滑动配合面的间隙控制满足航空类元件的配合精度要求，既保证阀芯动作的灵活性，又避免间隙过大引发的内部泄漏问题。
